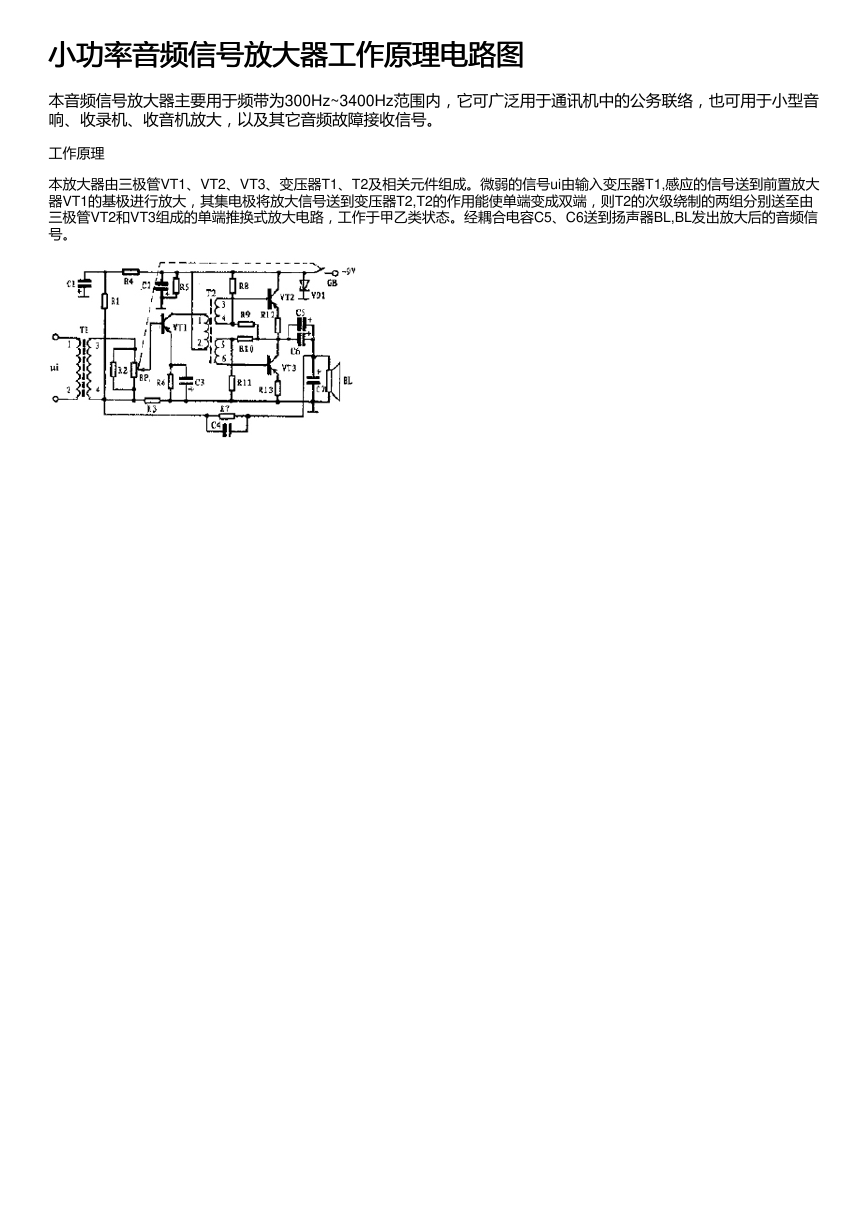

小功率音频信号放大器工作原理电路图小功率音频信号放大器工作原理电路图本音频信号放大器主要用于频带为300Hz~3400Hz范围内，它可广泛用于通讯机中的公务联络，也可用于小型音响、收录机、收音机放大，以及其它音频故障接收信号。工作原理本放大器由三极管VT1、VT2、VT3、变压器T1、T2及相关元件组成。微弱的信号ui由输入变压器T1,感应的信号送到前置放大器VT1的基极进行放大，其集电极将放大信号送到变压器T2,T2的作用能使单端变成双端，则T2的次级绕制的两组分别送至由三极管VT2和VT3组成的单端推换式放大电路，工作于甲乙类状态。经耦合电容C5、C6送到扬声器BL,BL发出放大后的音频信号。
