使用注意事項

安全資訊

Class B 發射限制

重要安全指示

預防警告

眼睛安全警告

簡介

產品特色

包裝簡介

產品概觀

主機

控制面板

後視圖

遙控器

安裝

連接投影機

連接至電腦 / 筆記型電腦

連接至視訊來源

開啟 / 關閉投影機電源

開啟投影機電源

關閉投影機電源

警告指示燈

調整投影的影像

調整投影機的高度

調整變焦 / 焦點

調整投影影像大小

使用者控制

控制面板

遙控器

螢幕顯示（OSD）功能表

如何操作

功能表樹狀圖

影像

顯示設定

設定

選項

LAN_RJ45

附錄

故障排除

影像問題

其他

投影機 LED 狀態指示燈

遙控器

音訊問題

更換燈泡

清理投影機

清理鏡頭

清理機身

相容模式

RS232 指令

RS232 通訊協定功能清單

吸頂安裝

Optoma 全球辦公室

法規與安全注意事項

操作情況

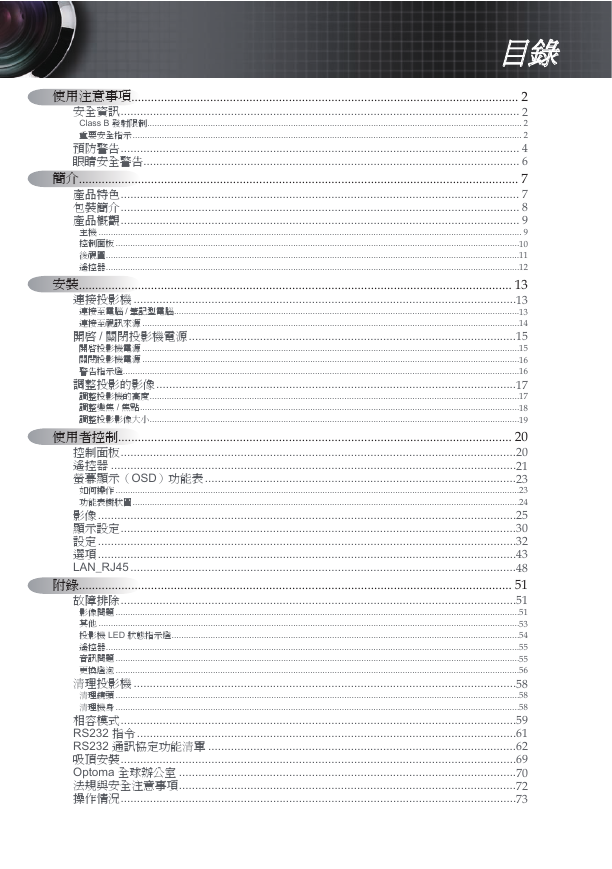

目錄使用注意事項...................................................................................................................... 2 安全資訊 ........................................................................................................................... 2 Class B 發射限制 .......................................................................................................................................................... 2 重要安全指示 ................................................................................................................................................................ 2 預防警告 ........................................................................................................................... 4 眼睛安全警告 .................................................................................................................... 6 簡介...................................................................................................................................... 7 產品特色 ........................................................................................................................... 7 包裝簡介 ........................................................................................................................... 8 產品概觀 ........................................................................................................................... 9 主機 .............................................................................................................................................................................. 9 控制面板 ......................................................................................................................................................................10 後視圖 ..........................................................................................................................................................................11 遙控器 ..........................................................................................................................................................................12 安裝.................................................................................................................................... 13 連接投影機 ......................................................................................................................13 連接至電腦 / 筆記型電腦 ..............................................................................................................................................13 連接至視訊來源 ...........................................................................................................................................................14 開啟 / 關閉投影機電源 .....................................................................................................15 開啟投影機電源 ...........................................................................................................................................................15 關閉投影機電源 ...........................................................................................................................................................16 警告指示燈...................................................................................................................................................................16 調整投影的影像 ...............................................................................................................17 調整投影機的高度 ........................................................................................................................................................17 調整變焦 / 焦點 ............................................................................................................................................................18 調整投影影像大小 ........................................................................................................................................................19 使用者控制........................................................................................................................ 20 控制面板 ..........................................................................................................................20 遙控器 .............................................................................................................................21 螢幕顯示（OSD）功能表 ................................................................................................23 如何操作 ......................................................................................................................................................................23 功能表樹狀圖 ...............................................................................................................................................................24 影像 .................................................................................................................................25 顯示設定 ..........................................................................................................................30 設定 .................................................................................................................................32 選項 .................................................................................................................................43 LAN_RJ45 .......................................................................................................................48 附錄.................................................................................................................................... 51 故障排除 ..........................................................................................................................51 影像問題 ......................................................................................................................................................................51 其他 .............................................................................................................................................................................53 投影機 LED 狀態指示燈 ...............................................................................................................................................54 遙控器 ..........................................................................................................................................................................55 音訊問題 ......................................................................................................................................................................55 更換燈泡 ......................................................................................................................................................................56 清理投影機 ......................................................................................................................58 清理鏡頭 ......................................................................................................................................................................58 清理機身 ......................................................................................................................................................................58 相容模式 ..........................................................................................................................59 RS232 指令 .....................................................................................................................61 RS232 通訊協定功能清單 ...............................................................................................62 吸頂安裝 ..........................................................................................................................69 Optoma 全球辦公室 ........................................................................................................70 法規與安全注意事項 ........................................................................................................72 操作情況 ..........................................................................................................................73

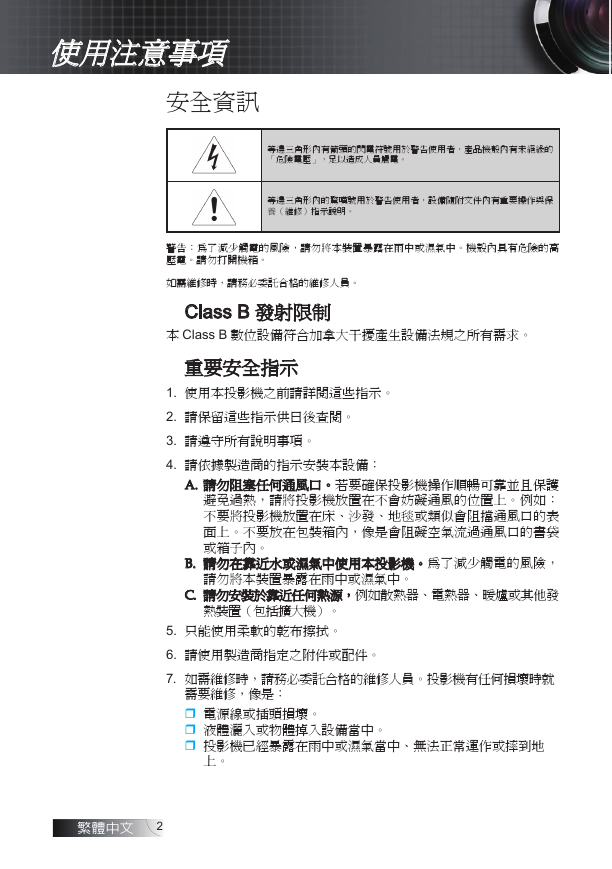

使用注意事項安全資訊等邊三角形內有箭頭的閃電符號用於警告使用者，產品機殼內有未絕緣的「危險電壓」，足以造成人員觸電。等邊三角形內的驚嘆號用於警告使用者，設備隨附文件內有重要操作與保養（維修）指示說明。警告：為了減少觸電的風險，請勿將本裝置暴露在雨中或濕氣中。機殼內具有危險的高壓電。請勿打開機箱。如需維修時，請務必委託合格的維修人員。 Class B 發射限制本 Class B 數位設備符合加拿大干擾產生設備法規之所有需求。重要安全指示使用本投影機之前請詳閱這些指示。請保留這些指示供日後查閱。請遵守所有說明事項。請依據製造商的指示安裝本設備： A. B. C. 1. 2. 3. 4. 5. 6. 7. 2 若要確保投影機操作順暢可靠並且保護請勿阻塞任何通風口。避免過熱，請將投影機放置在不會妨礙通風的位置上。例如：不要將投影機放置在床、沙發、地毯或類似會阻擋通風口的表面上。不要放在包裝箱內，像是會阻礙空氣流過通風口的書袋或箱子內。請勿在靠近水或濕氣中使用本投影機。請勿將本裝置暴露在雨中或濕氣中。請勿安裝於靠近任何熱源，熱裝置（包括擴大機）。例如散熱器、電熱器、暖爐或其他發為了減少觸電的風險，只能使用柔軟的乾布擦拭。請使用製造商指定之附件或配件。如需維修時，請務必委託合格的維修人員。投影機有任何損壞時就需要維修，像是：電源線或插頭損壞。液體灑入或物體掉入設備當中。投影機已經暴露在雨中或濕氣當中、無法正常運作或摔到地上。

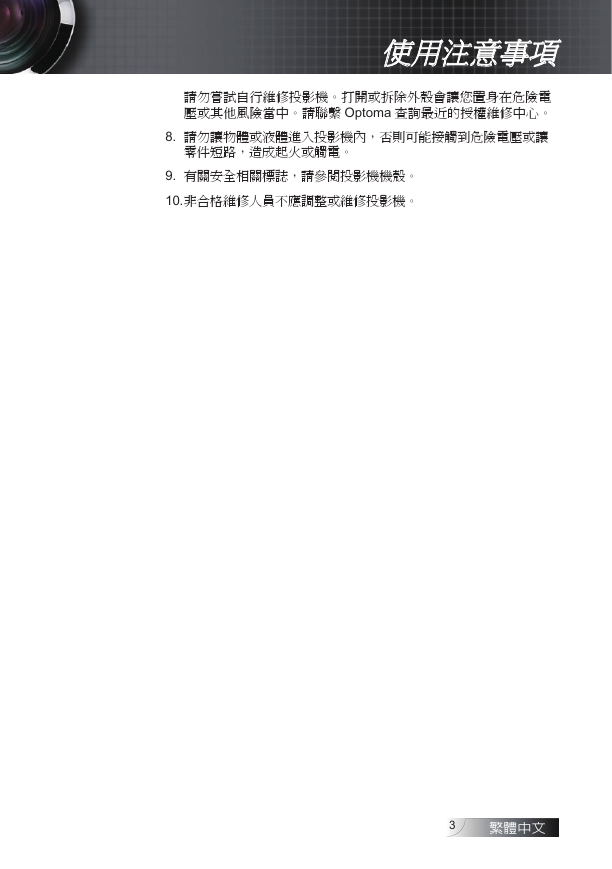

使用注意事項請勿嘗試自行維修投影機。打開或拆除外殼會讓您置身在危險電壓或其他風險當中。請聯繫 Optoma 查詢最近的授權維修中心。請勿讓物體或液體進入投影機內，否則可能接觸到危險電壓或讓零件短路，造成起火或觸電。 8. 9. 10. 有關安全相關標誌，請參閱投影機機殼。非合格維修人員不應調整或維修投影機。 3

使用注意事項預防警告請遵照所有警告、注意事項以及使用指南內建議的保養事項。眼睛。或濕氣中。參見第 56 頁。請務必更換燈泡。 ▀■ 警告 - 燈泡亮時請勿直視投影機鏡頭。明亮的光線可能傷害您的 ▀■ 警告 - 為了減少觸電或起火的風險，請勿將本投影機暴露在雨中 ▀■ 警告 - 請勿打開或分解投影機，否則可能導致觸電。 ▀■ 警告 - 更換燈泡時，請讓機器冷卻，並遵照所有更換指示說明。 ▀■ 警告 - 本投影機會自動偵測燈泡的使用壽命。出現警告訊息時， ▀■ 警告 - 更換燈泡模組之後，請使用螢幕上顯示的「功能」「燈泡設定」功能表中的「燈泡重設」功能（請參閱第 47 頁）。 ▀■ 警告 - 關閉投影機電源時，請確定中斷電源之前已經完成冷卻循環。投影機需要 90 秒的冷卻時間。 ▀■ 警告 - 投影機運作當中請勿蓋上鏡頭蓋。 ▀■ 警告 - 當燈泡使用壽命已盡，畫面上會出現「燈泡使用時數即將到限定之時數」訊息。請盡快聯繫當地經銷商或維修中心更換燈泡。 ▀■ 警告 - 若要減少眼睛受傷的風險，請勿直視遙控器上的雷射光束，並且不要將雷射光束指向任何人的眼睛。本遙控器具備會發出輻射的 Class II 雷射。 v 當燈泡使用壽命終了時，在更換燈泡模組之前投影機都無法開機。若要更換燈泡，請遵照第 56 頁上「更換燈泡」章節下之程序。 4

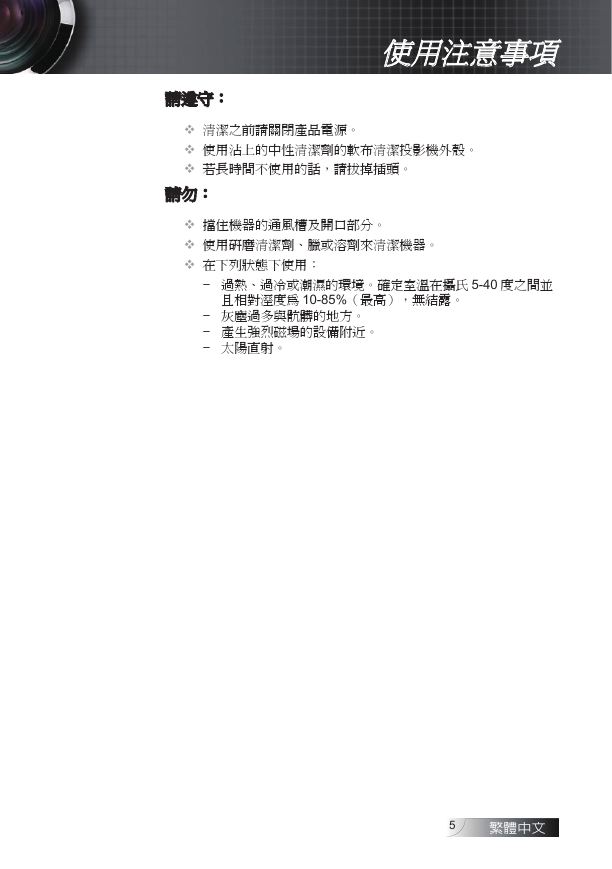

使用注意事項請遵守： v v v 清潔之前請關閉產品電源。使用沾上的中性清潔劑的軟布清潔投影機外殼。若長時間不使用的話，請拔掉插頭。請勿：擋住機器的通風槽及開口部分。使用研磨清潔劑、臘或溶劑來清潔機器。 v v v 在下列狀態下使用： − 過熱、過冷或潮濕的環境。確定室溫在攝氏且相對溼度為 10-85%（最高），無結露。灰塵過多與骯髒的地方。產生強烈磁場的設備附近。太陽直射。 − − − 5-40 度之間並 5

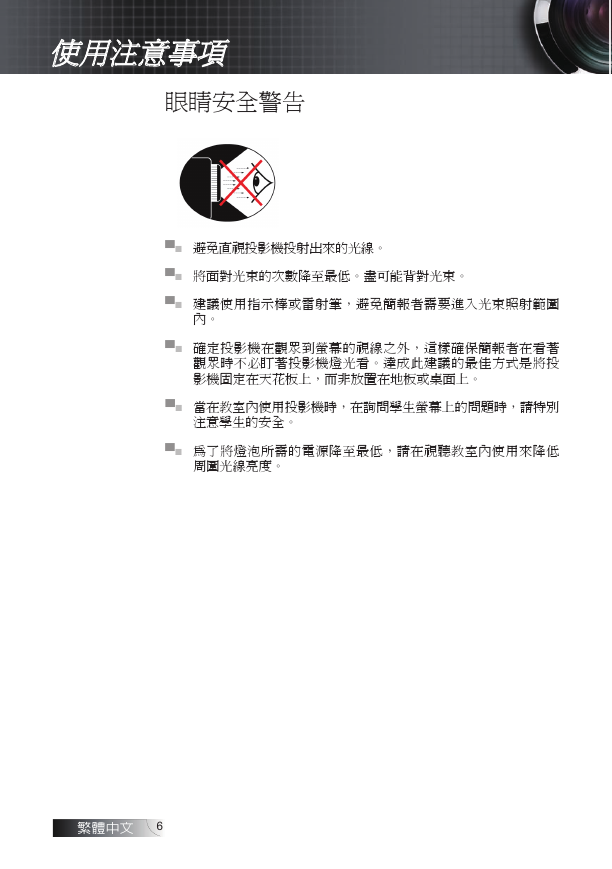

使用注意事項眼睛安全警告 ▀■ 避免直視投影機投射出來的光線。 ▀■ 將面對光束的次數降至最低。盡可能背對光束。 ▀■ 建議使用指示棒或雷射筆，避免簡報者需要進入光束照射範圍內。 ▀■ 確定投影機在觀眾到螢幕的視線之外，這樣確保簡報者在看著觀眾時不必盯著投影機燈光看。達成此建議的最佳方式是將投影機固定在天花板上，而非放置在地板或桌面上。 ▀■ 當在教室內使用投影機時，在詢問學生螢幕上的問題時，請特別注意學生的安全。 ▀■ 為了將燈泡所需的電源降至最低，請在視聽教室內使用來降低周圍光線亮度。 6

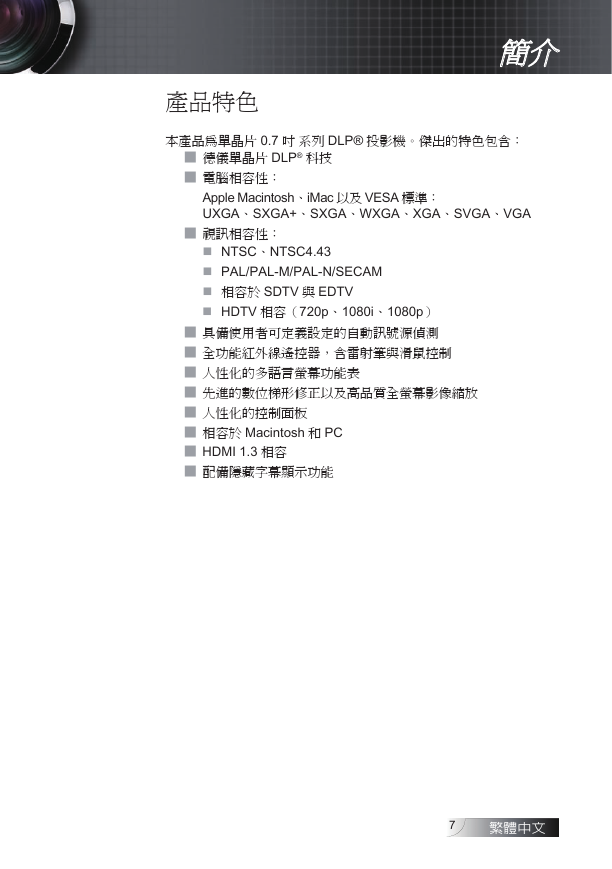

產品特色簡介本產品為單晶片 0.7 吋系列 DLP® 投影機。傑出的特色包含：德儀單晶片 DLP® 科技 ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ ▓ 電腦相容性： Apple Macintosh、iMac 以及 VESA 標準： UXGA、SXGA+、SXGA、WXGA、XGA、SVGA、VGA 視訊相容性： SDTV 與 EDTV 相容（720p、1080i、1080p）具備使用者可定義設定的自動訊號源偵測 NTSC、NTSC4.43 PAL/PAL-M/PAL-N/SECAM 相容於 HDTV 全功能紅外線遙控器，含雷射筆與滑鼠控制人性化的多語言螢幕功能表先進的數位梯形修正以及高品質全螢幕影像縮放人性化的控制面板 Macintosh 和 PC 1.3 相容相容於 HDMI 配備隱藏字幕顯示功能 7

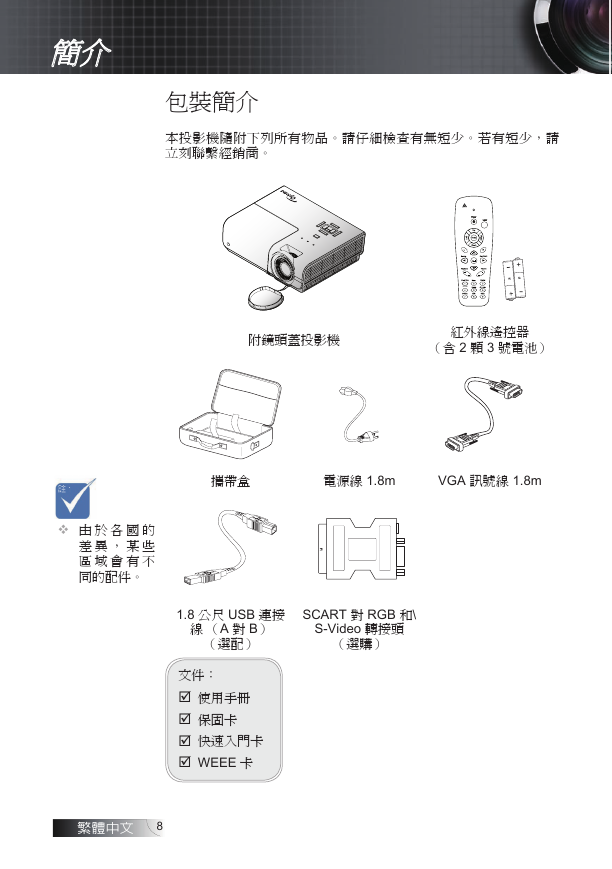

簡介包裝簡介本投影機隨附下列所有物品。請仔細檢查有無短少。若有短少，請立刻聯繫經銷商。附鏡頭蓋投影機 HDMI 紅外線遙控器（含 2 顆 3 號電池）攜帶盒電源線 1.8m VGA 訊號線 1.8m v 由於各國的差異，某些區域會有不同的配件。 1.8 公尺 USB 連接線（A 對 B）（選配） SCART 對 RGB 和\ S-Video 轉接頭（選購）文件： þ 使用手冊 þ 保固卡 þ 快速入門卡 þ WEEE 卡 8
