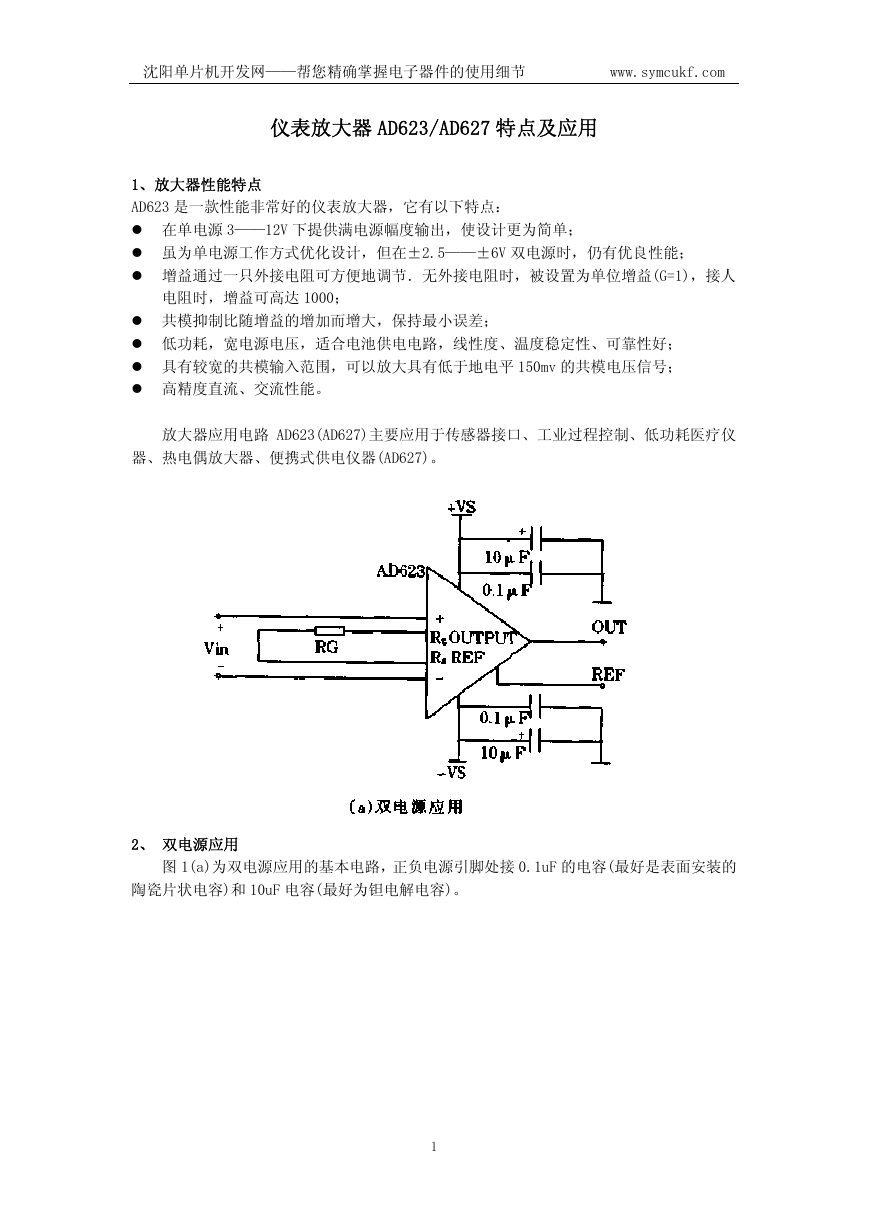

沈阳单片机开发网——帮您精确掌握电子器件的使用细节 www.symcukf.com 仪表放大器 AD623/AD627 特点及应用 1、放大器性能特点 AD623 是一款性能非常好的仪表放大器，它有以下特点： 在单电源 3——12V 下提供满电源幅度输出，使设计更为简单； 虽为单电源工作方式优化设计，但在±2.5——±6V 双电源时，仍有优良性能； 增益通过一只外接电阻可方便地调节．无外接电阻时，被设置为单位增益(G=1)，接人 电阻时，增益可高达 1000； 共模抑制比随增益的增加而增大，保持最小误差； 低功耗，宽电源电压，适合电池供电电路，线性度、温度稳定性、可靠性好； 具有较宽的共模输入范围，可以放大具有低于地电平 150mv 的共模电压信号； 高精度直流、交流性能。 放大器应用电路 AD623(AD627)主要应用于传感器接口、工业过程控制、低功耗医疗仪 器、热电偶放大器、便携式供电仪器(AD627)。 2、 双电源应用 图 1(a)为双电源应用的基本电路，正负电源引脚处接 0.1uF 的电容(最好是表面安装的 陶瓷片状电容)和 10uF 电容(最好为钽电解电容)。 1 

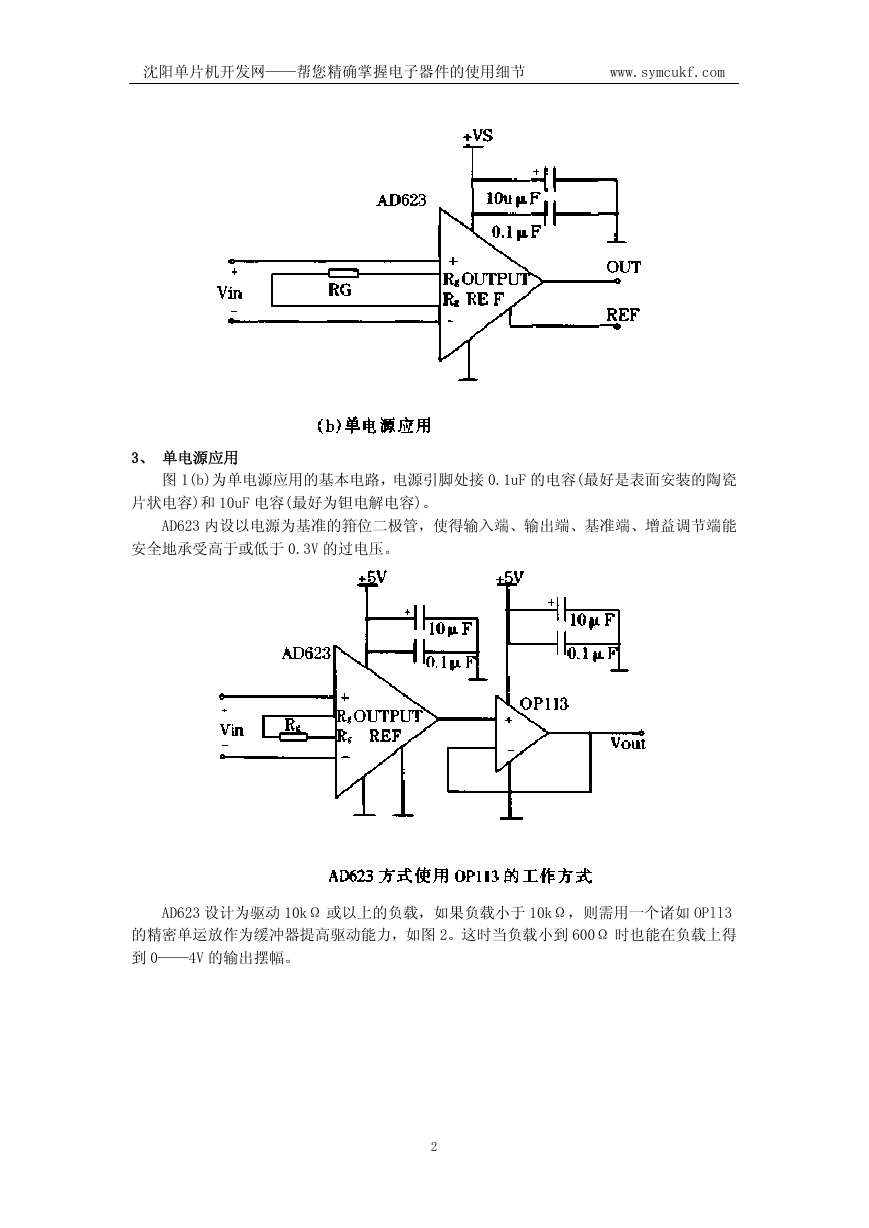

沈阳单片机开发网——帮您精确掌握电子器件的使用细节 www.symcukf.com 3、 单电源应用 图 1(b)为单电源应用的基本电路，电源引脚处接 0.1uF 的电容(最好是表面安装的陶瓷 片状电容)和 10uF 电容(最好为钽电解电容)。 AD623 内设以电源为基准的箝位二极管，使得输入端、输出端、基准端、增益调节端能 安全地承受高于或低于 0.3V 的过电压。 AD623 设计为驱动 10kΩ 或以上的负载，如果负载小于 10kΩ，则需用一个诸如 OPll3 的精密单运放作为缓冲器提高驱动能力，如图 2。这时当负载小到 600Ω 时也能在负载上得 到 0——4V 的输出摆幅。 2 

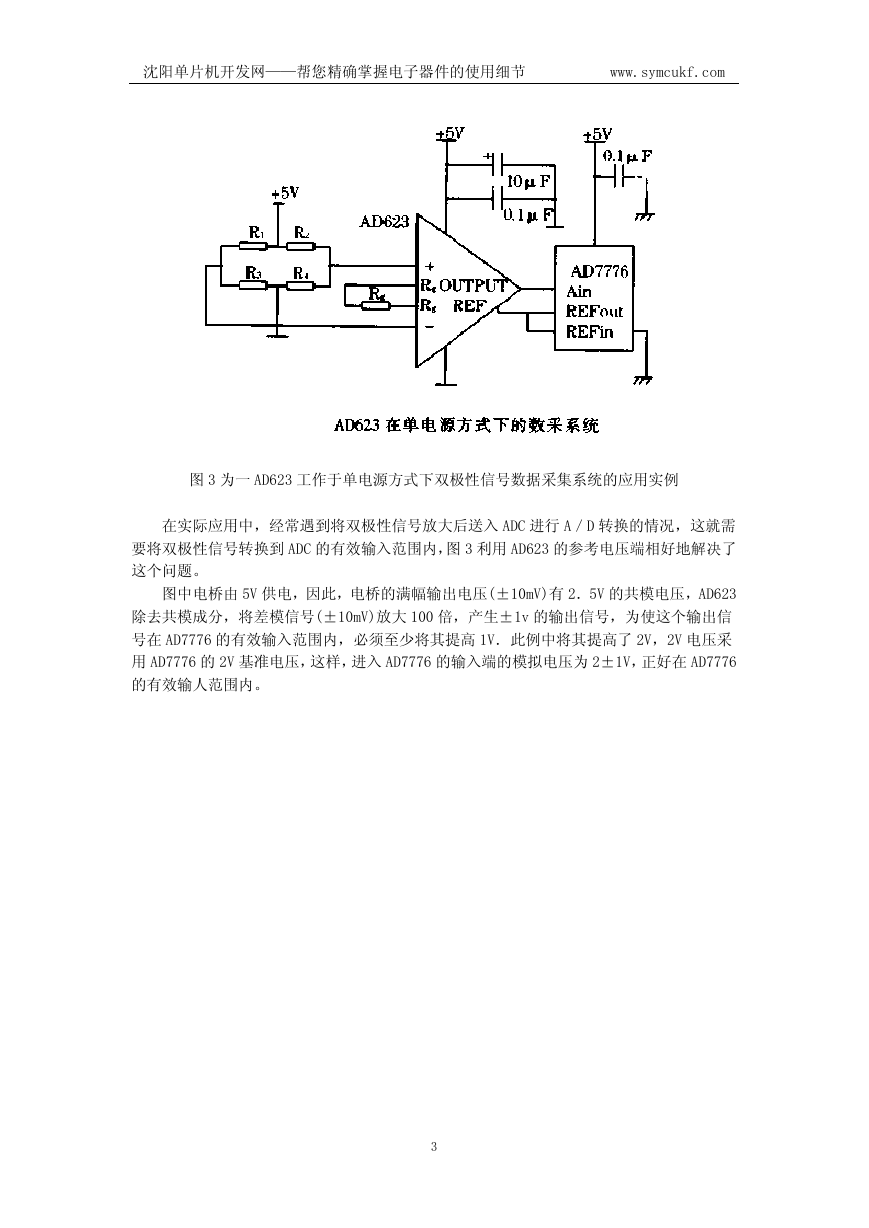

沈阳单片机开发网——帮您精确掌握电子器件的使用细节 www.symcukf.com 图 3 为一 AD623 工作于单电源方式下双极性信号数据采集系统的应用实例 在实际应用中，经常遇到将双极性信号放大后送入 ADC 进行 A／D 转换的情况，这就需 要将双极性信号转换到 ADC 的有效输入范围内，图 3 利用 AD623 的参考电压端相好地解决了 这个问题。 图中电桥由 5V 供电，因此，电桥的满幅输出电压(±10mV)有 2．5V 的共模电压，AD623 除去共模成分，将差模信号(±10mV)放大 100 倍，产生±1v 的输出信号，为使这个输出信 号在 AD7776 的有效输入范围内，必须至少将其提高 1V．此例中将其提高了 2V，2V 电压采 用 AD7776 的 2V 基准电压，这样，进入 AD7776 的输入端的模拟电压为 2±1V，正好在 AD7776 的有效输人范围内。 3
