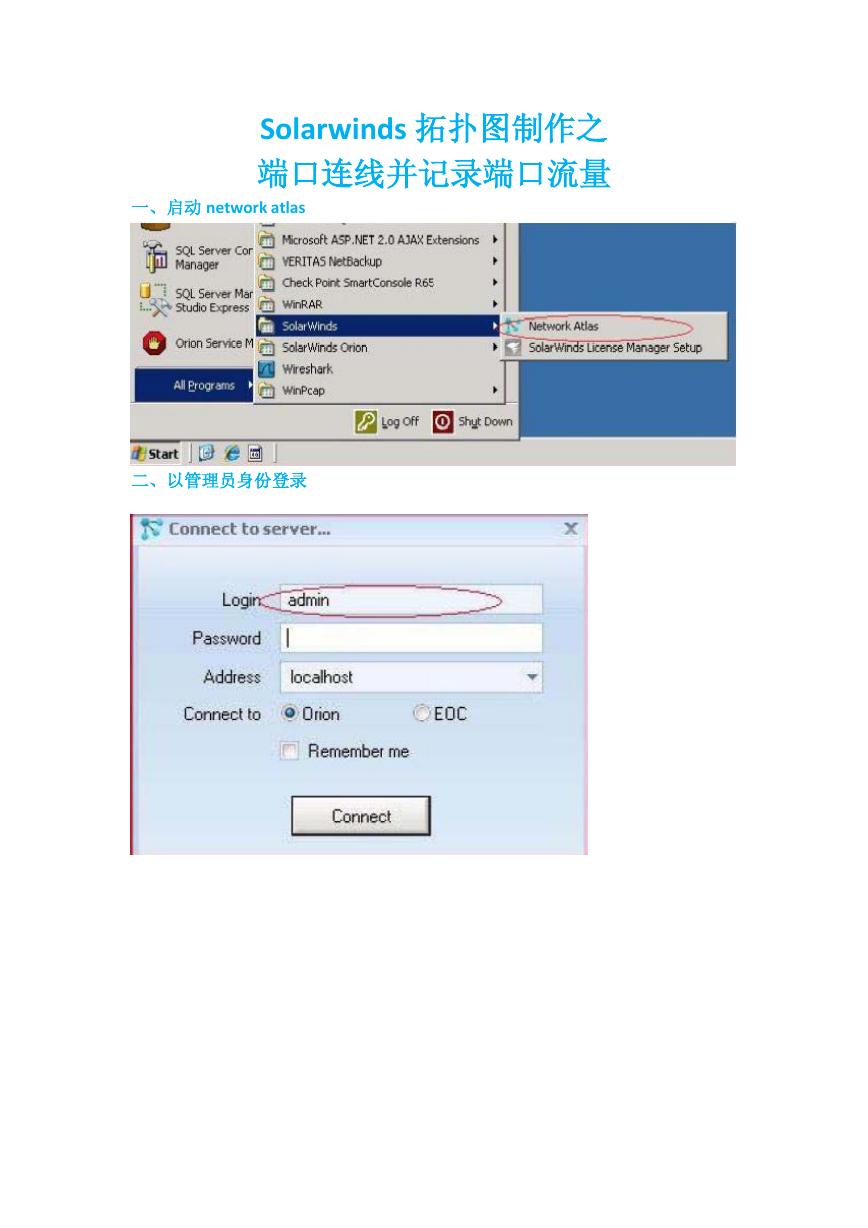

Solarwinds 拓扑图制作之端口连线并记录端口流量一、启动 network atlas 二、以管理员身份登录

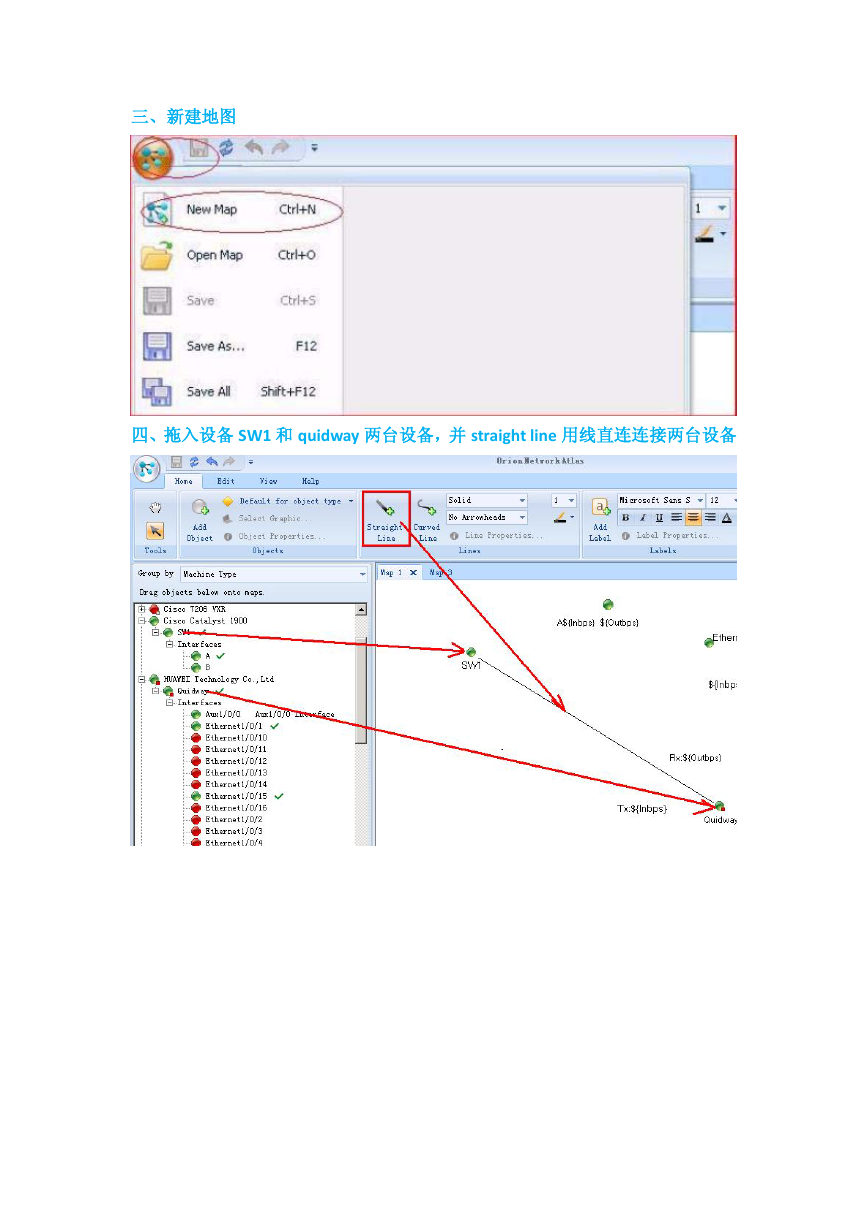

三、新建地图四、拖入设备 SW1 和 quidway 两台设备，并 straight line 用线直连连接两台设备

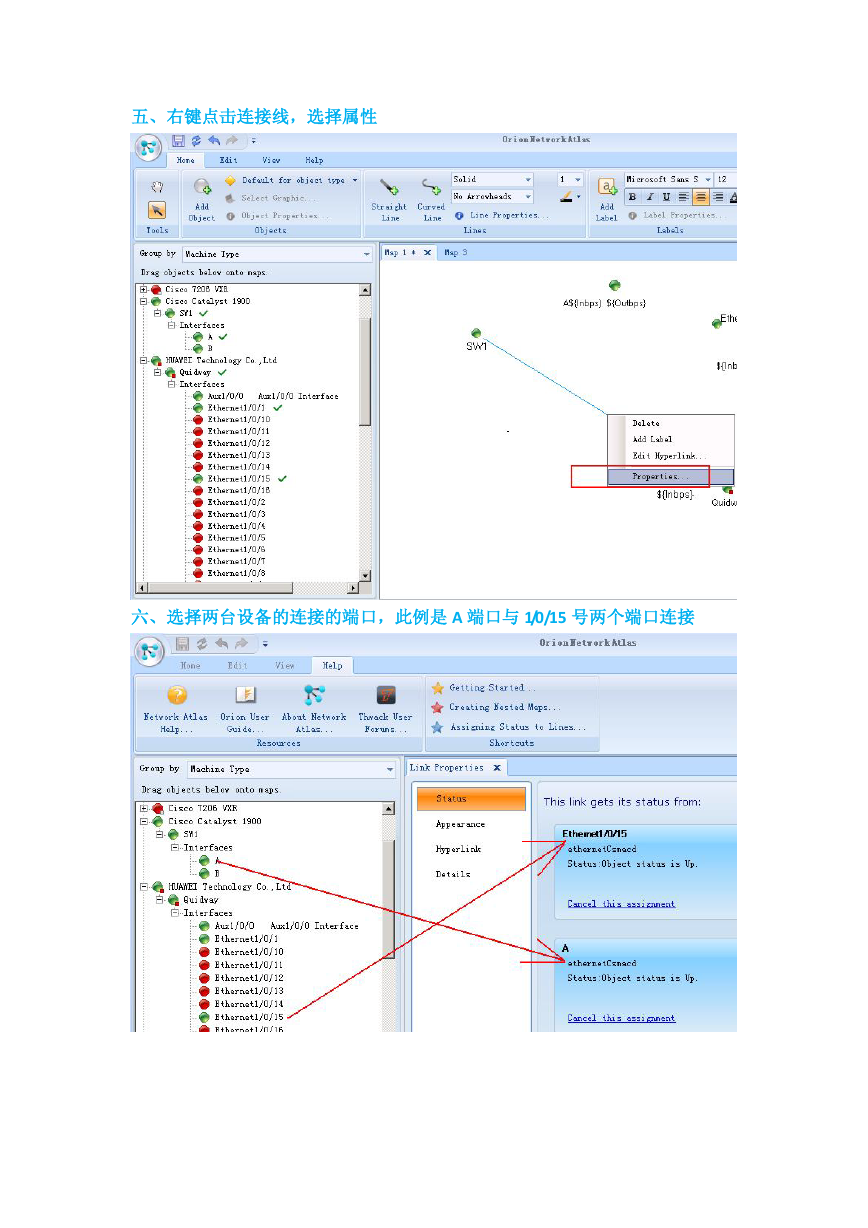

五、右键点击连接线，选择属性六、选择两台设备的连接的端口，此例是 A 端口与 1/0/15 号两个端口连接

七、选择线，然后右键 Add Label 八、将 label 的值改成 Tx：${Outbps} 重复操作，再将另外一个值改成 Rx:{Inbps} 这里返回的是进出口流量

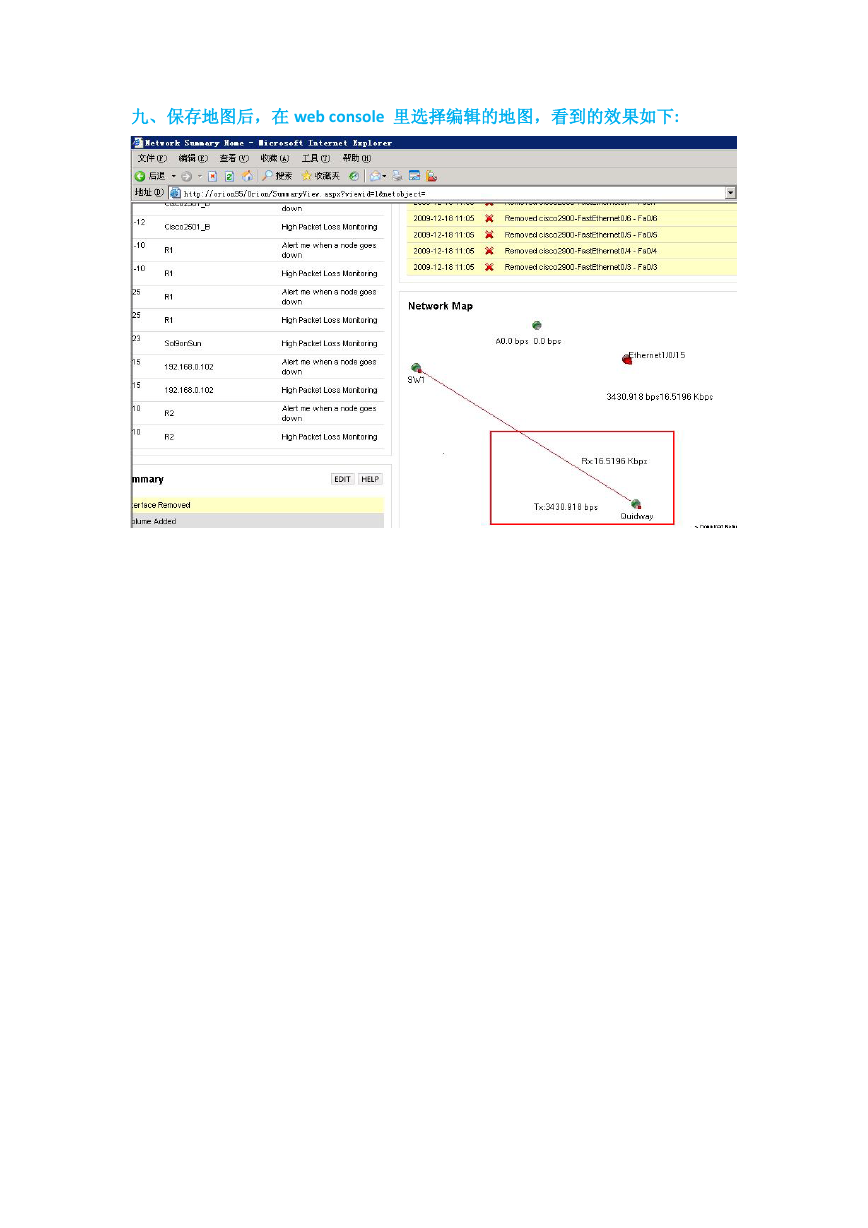

九、保存地图后，在 web console 里选择编辑的地图，看到的效果如下:
