simulink模块库详细介绍.pdf

发布时间：2022-06-14 发布人：admin 分类：说明书资料大小：1.32M 资料格式：pdf 举报版权申诉


第1页 / 共133页


第2页 / 共133页


第3页 / 共133页


第4页 / 共133页


第5页 / 共133页


第6页 / 共133页


第7页 / 共133页


第8页 / 共133页

幻灯片编号 1

幻灯片编号 2

Simulink 模块库——运行

幻灯片编号 4

幻灯片编号 5

Simulink 模块库——概述

Simulink 模块库——Source

Simulink 模块库——Sinks

Simulink 模块库——Discrete

Simulink 模块库——Continuous

Simulink 模块库——Math

Simulink 模块库——Nonlinear

Simulink 模块库——Signals＆Systems

Simulink 模块库——Functions＆Tables

Simulink 模块库——Subsystem

幻灯片编号 125

幻灯片编号 126

幻灯片编号 127

幻灯片编号 128

幻灯片编号 129

幻灯片编号 130

幻灯片编号 131

幻灯片编号 132

幻灯片编号 133

MATLAB MATLAB SIMULINK 模块库重庆重庆大大学学机械传动国家重点实验室机械传动国家重点实验室

MATLAB MATLAB 参考资料参考资料陈桂明等.应用MATLAB建模与仿真.科学出版社，2001

Simulink 模块库——运行 1一进入 MATLAB 环境双击 MATLAB 图标进入 MATLAB 命令窗口操作 1 结果

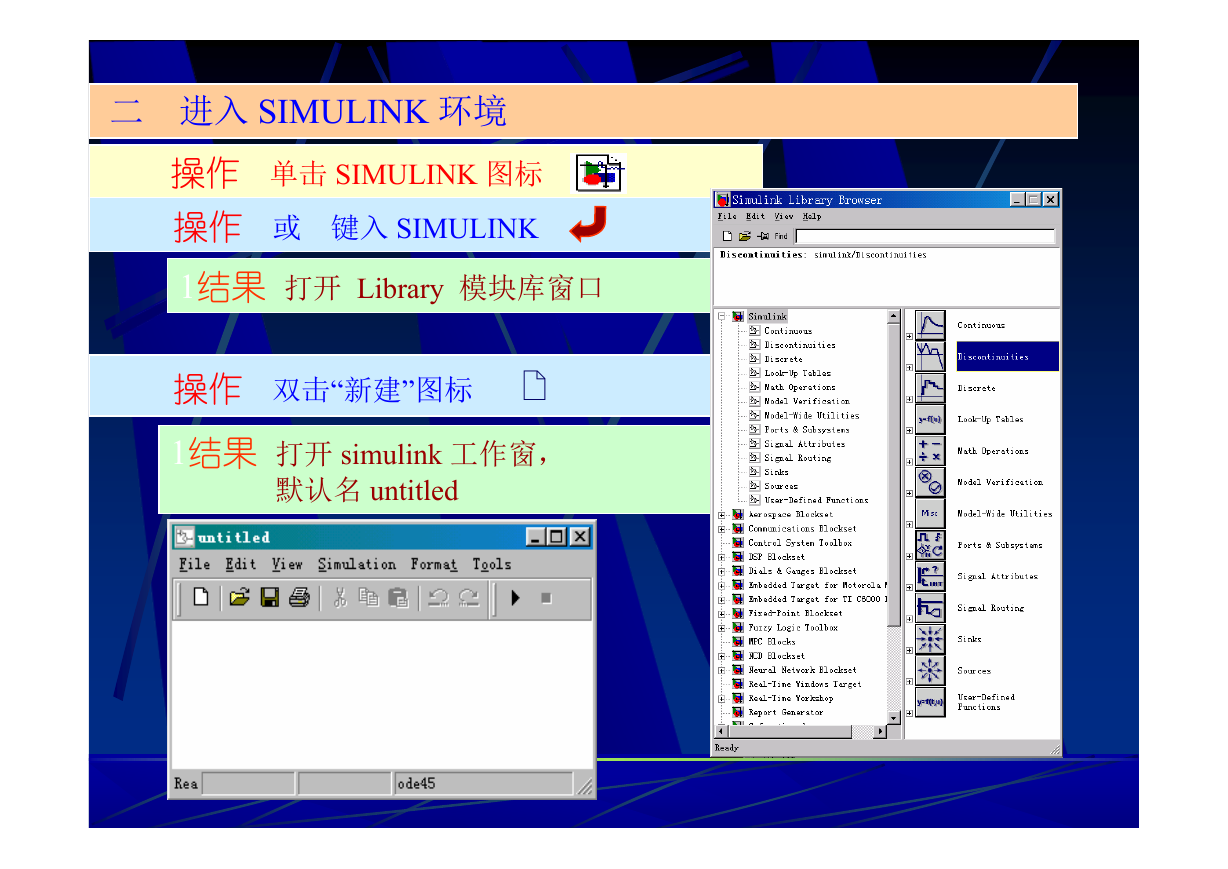

二进入 SIMULINK 环境操作操作 1结果操作 1结果单击 SIMULINK 图标或键入 SIMULINK 打开 Library 模块库窗口双击“新建”图标  打开 simulink 工作窗，默认名 untitled

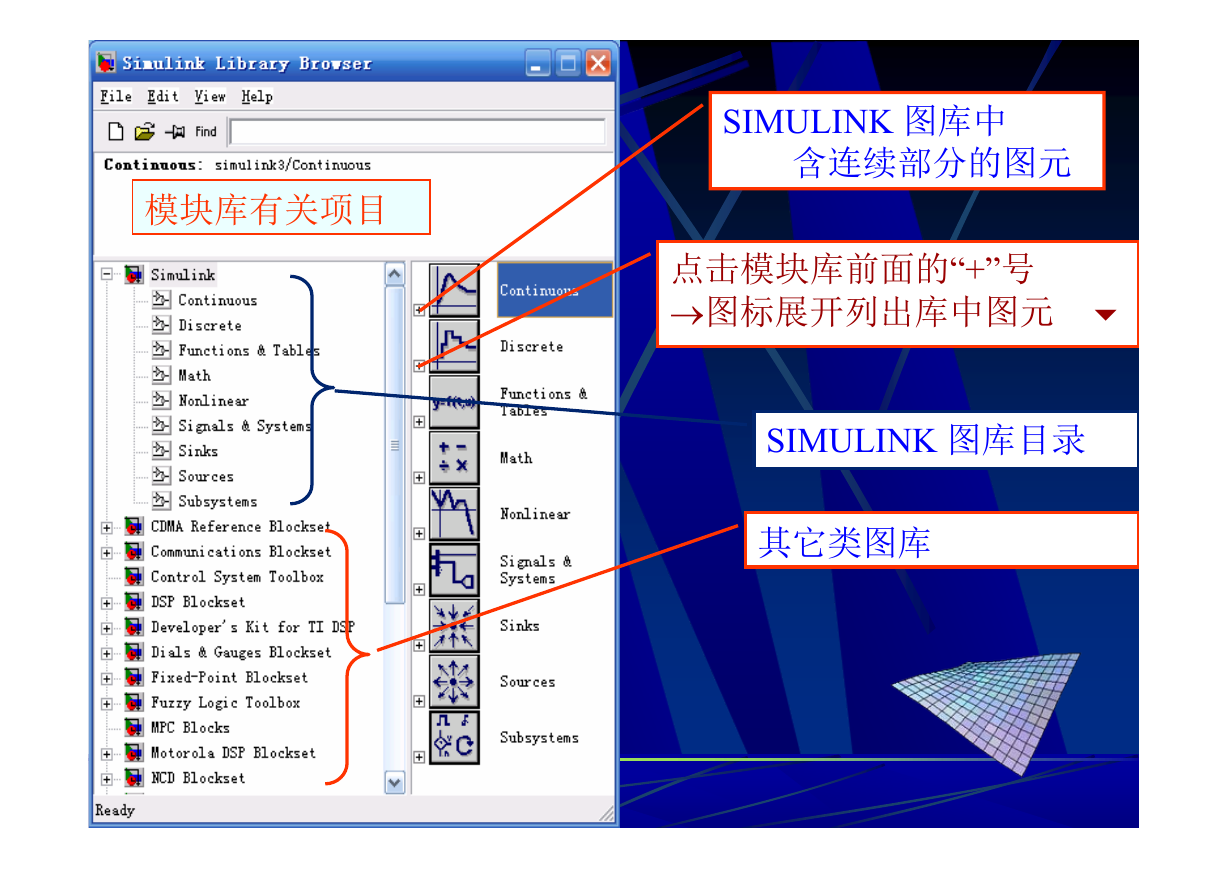

模块库有关项目 SIMULINK 图库中含连续部分的图元点击模块库前面的“+”号 图标展开列出库中图元  SIMULINK 图库目录其它类图库

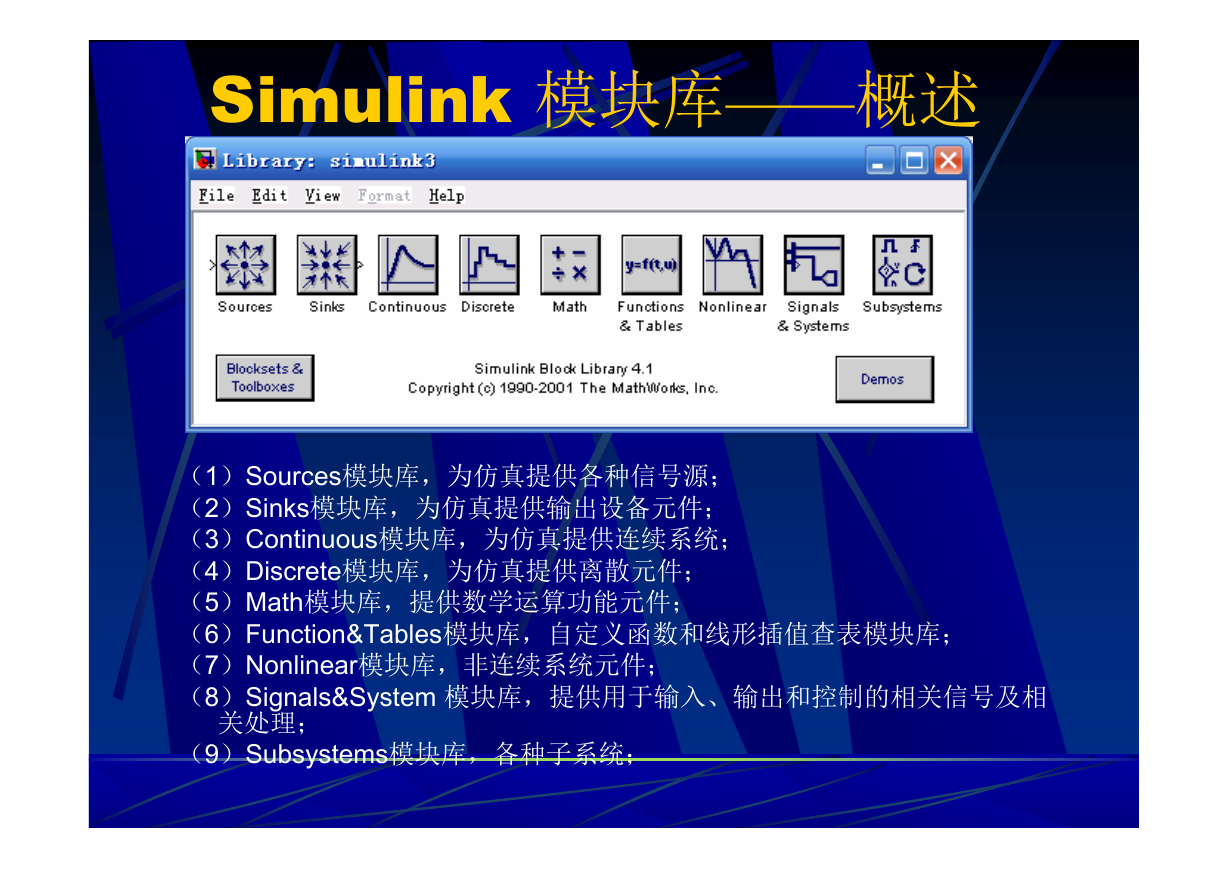

Simulink 模块库——概述（1）Sources模块库，为仿真提供各种信号源；（2）Sinks模块库，为仿真提供输出设备元件；（3）Continuous模块库，为仿真提供连续系统；（4）Discrete模块库，为仿真提供离散元件；（5）Math模块库，提供数学运算功能元件；（6）Function&Tables模块库，自定义函数和线形插值查表模块库；（7）Nonlinear模块库，非连续系统元件；（8）Signals&System 模块库，提供用于输入、输出和控制的相关信号及相关处理；（9）Subsystems模块库，各种子系统；

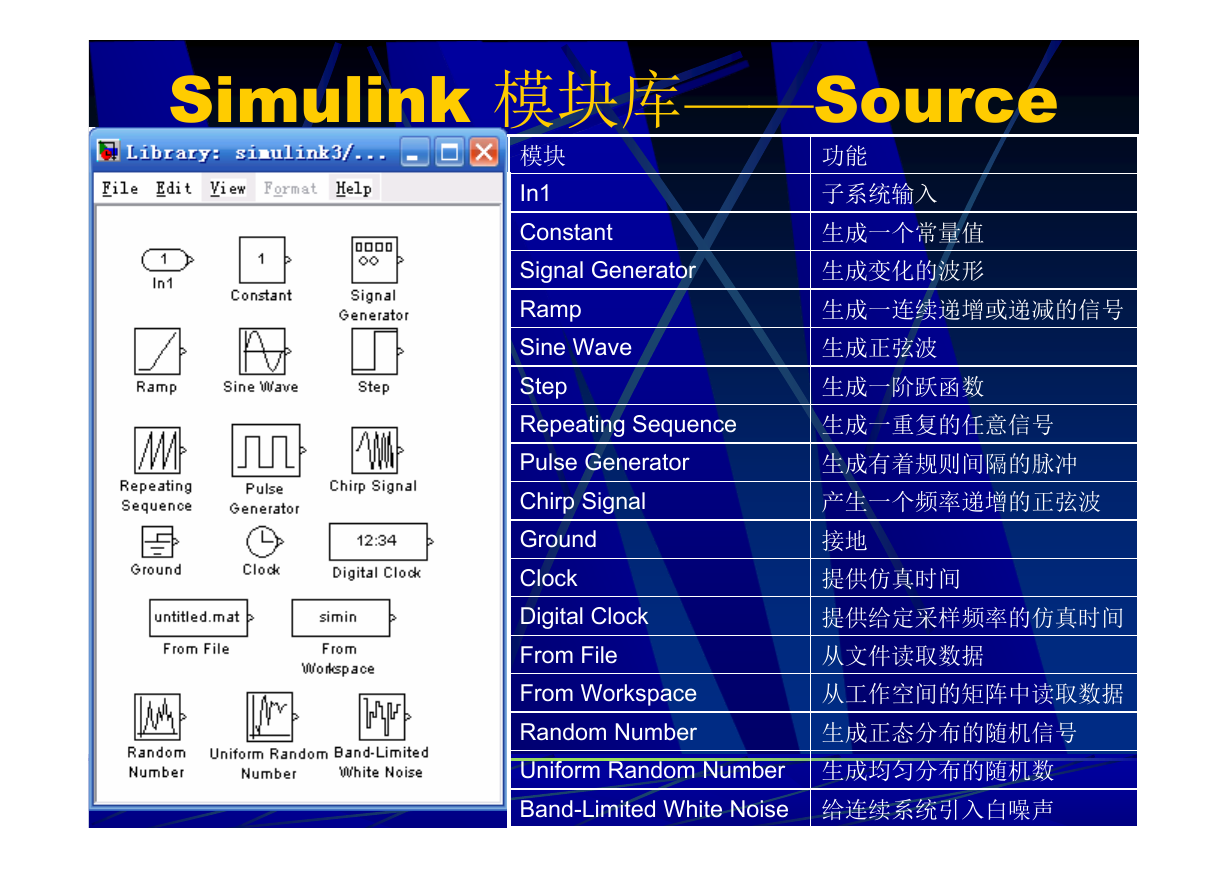

Simulink 模块库——Source 生成一连续递增或递减的信号生成正弦波生成一阶跃函数功能子系统输入生成一个常量值生成变化的波形生成一重复的任意信号模块 In1 Constant Signal Generator Ramp Sine Wave Step Repeating Sequence Pulse Generator Chirp Signal Ground Clock Digital Clock From File From Workspace Random Number Uniform Random Number 生成均匀分布的随机数 Band-Limited White Noise 给连续系统引入白噪声从文件读取数据接地提供仿真时间生成有着规则间隔的脉冲产生一个频率递增的正弦波提供给定采样频率的仿真时间从工作空间的矩阵中读取数据生成正态分布的随机信号

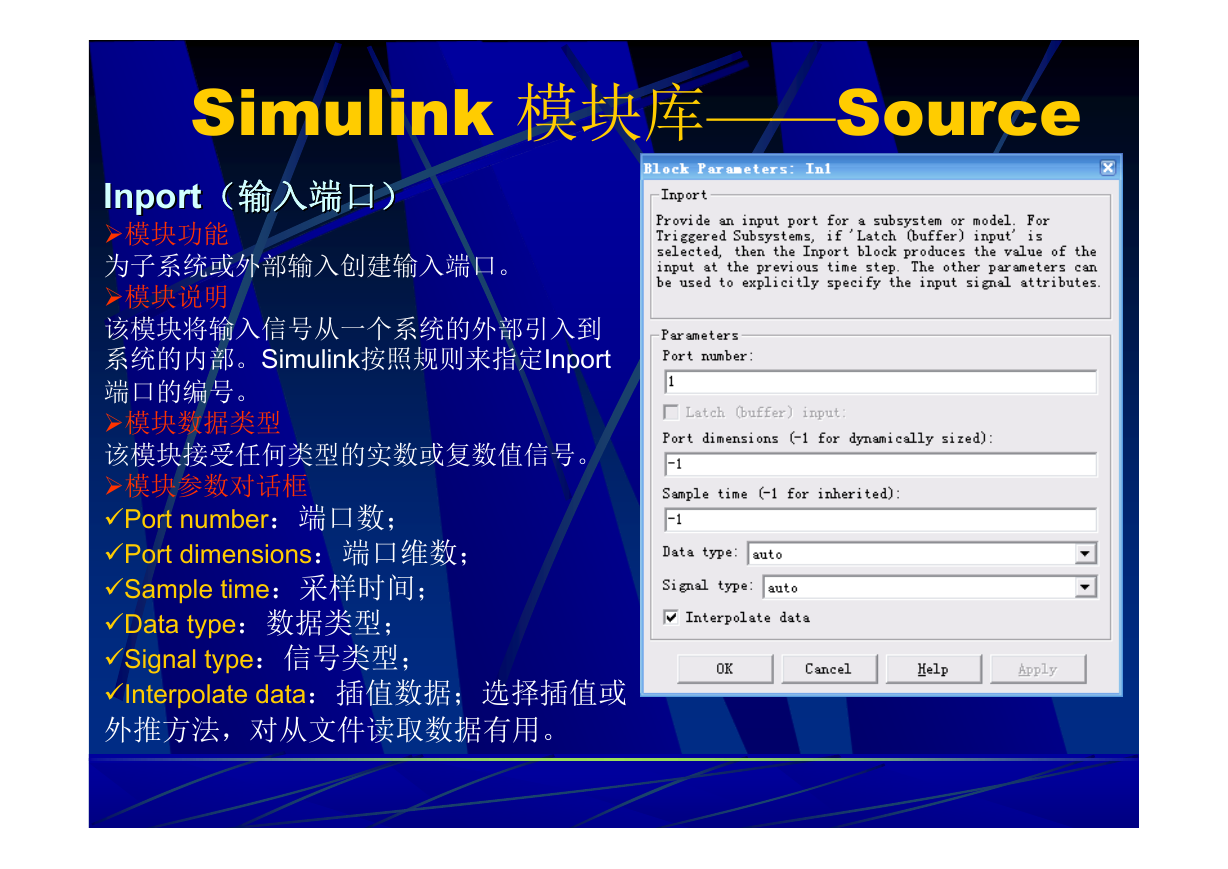

Simulink 模块库——Source Inport（（输入端口） Inport 输入端口） 模块功能为子系统或外部输入创建输入端口。 模块说明该模块将输入信号从一个系统的外部引入到系统的内部。Simulink按照规则来指定Inport 端口的编号。 模块数据类型该模块接受任何类型的实数或复数值信号。 模块参数对话框 Port number：端口数； Port dimensions：端口维数； Sample time：采样时间； Data type：数据类型； Signal type：信号类型； Interpolate data：插值数据；选择插值或外推方法，对从文件读取数据有用。
