皖 西 学 院 课程设计任务书 系 专 别： 业： 学 生 姓 名： 机 电 学 院 电 气 学 号： 课程设计题目： 基于 8086CPU 的交通灯控制设计 起 迄 日 期: 12 月 16 日 ~ 12 月 28 日 课程设计地点: 指 导 教 师: 教学实验楼 B502 楼 张 磊 下达任务书日期: 2013 年 12 月 16 日 

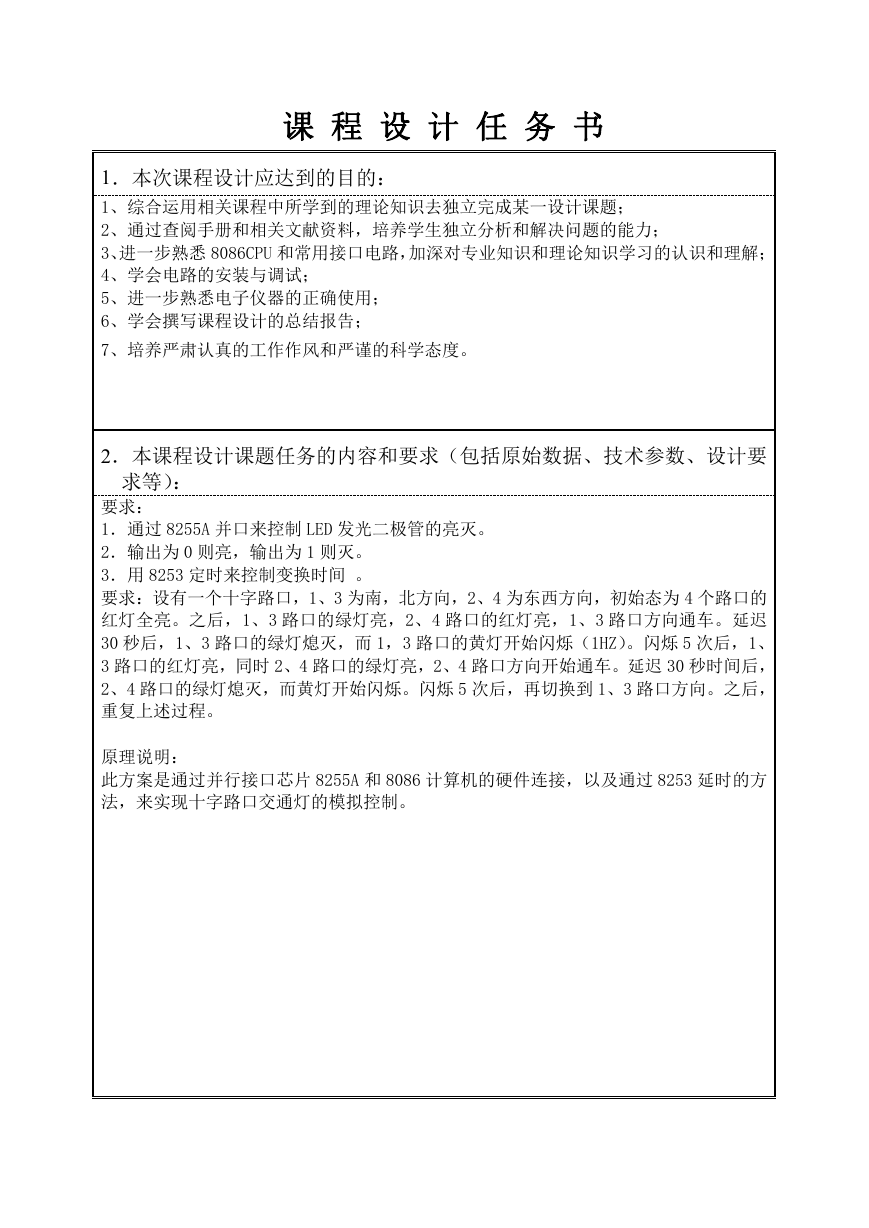

课 程 设 计 任 务 书 1．本次课程设计应达到的目的： 1、综合运用相关课程中所学到的理论知识去独立完成某一设计课题； 2、通过查阅手册和相关文献资料，培养学生独立分析和解决问题的能力； 3、进一步熟悉 8086CPU 和常用接口电路，加深对专业知识和理论知识学习的认识和理解； 4、学会电路的安装与调试； 5、进一步熟悉电子仪器的正确使用； 6、学会撰写课程设计的总结报告； 7、培养严肃认真的工作作风和严谨的科学态度。 2．本课程设计课题任务的内容和要求（包括原始数据、技术参数、设计要 求等）： 要求： 1．通过 8255A 并口来控制 LED 发光二极管的亮灭。 2．输出为 0 则亮，输出为 1 则灭。 3．用 8253 定时来控制变换时间 。 要求：设有一个十字路口，1、3 为南，北方向，2、4 为东西方向，初始态为 4 个路口的 红灯全亮。之后，1、3 路口的绿灯亮，2、4 路口的红灯亮，1、3 路口方向通车。延迟 30 秒后，1、3 路口的绿灯熄灭，而 1，3 路口的黄灯开始闪烁（1HZ）。闪烁 5 次后，1、 3 路口的红灯亮，同时 2、4 路口的绿灯亮，2、4 路口方向开始通车。延迟 30 秒时间后， 2、4 路口的绿灯熄灭，而黄灯开始闪烁。闪烁 5 次后，再切换到 1、3 路口方向。之后， 重复上述过程。 原理说明： 此方案是通过并行接口芯片 8255A 和 8086 计算机的硬件连接，以及通过 8253 延时的方 法，来实现十字路口交通灯的模拟控制。 

课 程 设 计 任 务 书 3．对本课程设计工作任务及工作量的要求〔包括课程设计计算说明书(论 文)、图纸、实物样品等〕： 1、选用 8086CPU 和相关接口芯片完成相应的功能。 2、画出详细的硬件连接图； 3、给出程序设计思路、画出软件流程图； 4、给出所有程序清单并加上必要注释； 5、完成 proteus 仿真； 6、撰写设计报告、调试报告及设计心得。 4．主要参考文献： 1、周荷琴 吴秀清. 微型计算机原理与接口技术（第 4 版）.中国科技大学出版社 2008 2、顾晖.微机原理与接口技术:基于 8086 和 Proteus 仿真.电子工业出版社 2011 3、彭虎.微机原理与接口技术(第 2 版) . 电子工业出版社 4、周明德.微型计算机系统原理及应用.北京：清华大学出版社 5、戴梅萼,史嘉权.微型计算机技术及应用.北京：清华大学出版社 

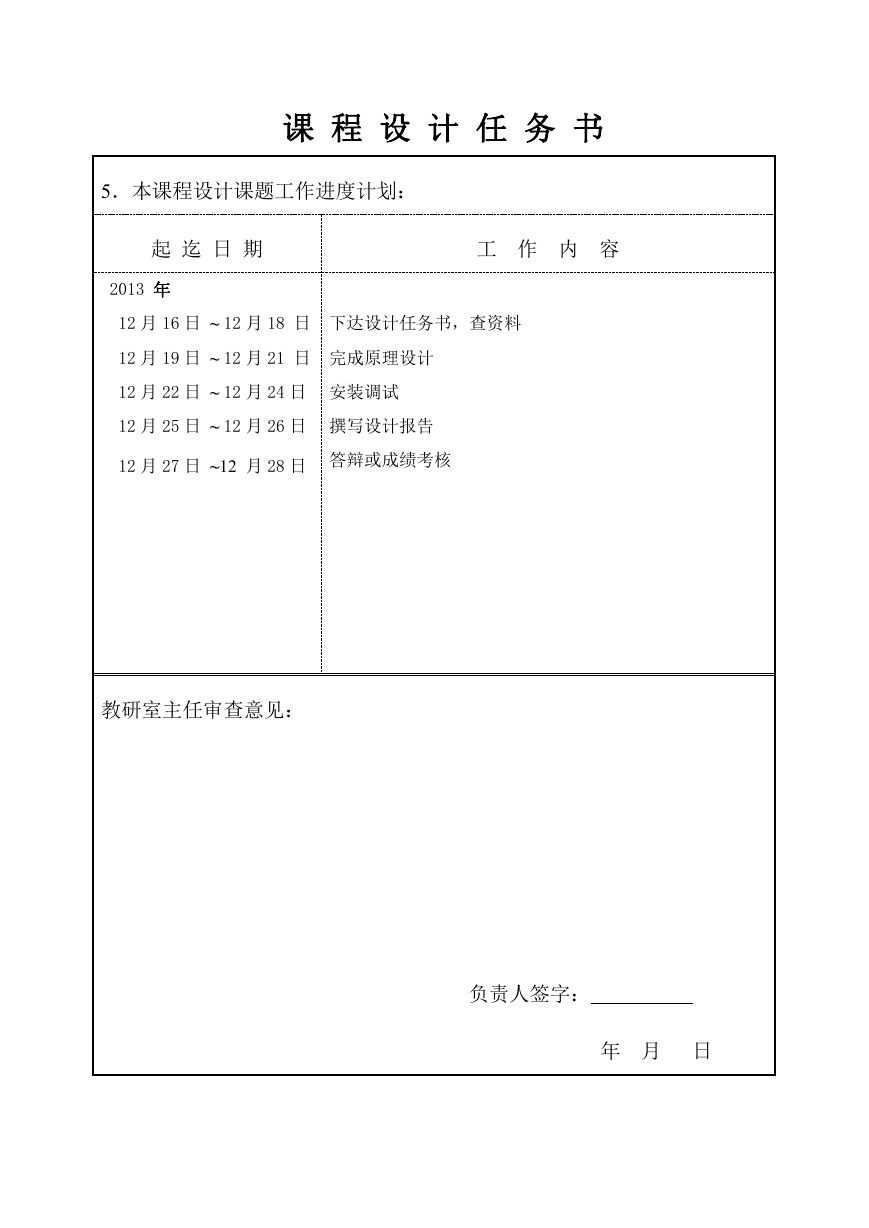

课 程 设 计 任 务 书 5．本课程设计课题工作进度计划： 起 迄 日 期 工 作 内 容 2013 年 12 月 16 日 ~ 12 月 18 日 12 月 19 日 ~ 12 月 21 日 12 月 22 日 ~ 12 月 24 日 12 月 25 日 ~ 12 月 26 日 下达设计任务书，查资料 完成原理设计 安装调试 撰写设计报告 12 月 27 日 ~12 月 28 日 答辩或成绩考核 教研室主任审查意见： 负责人签字： 年 月 日
