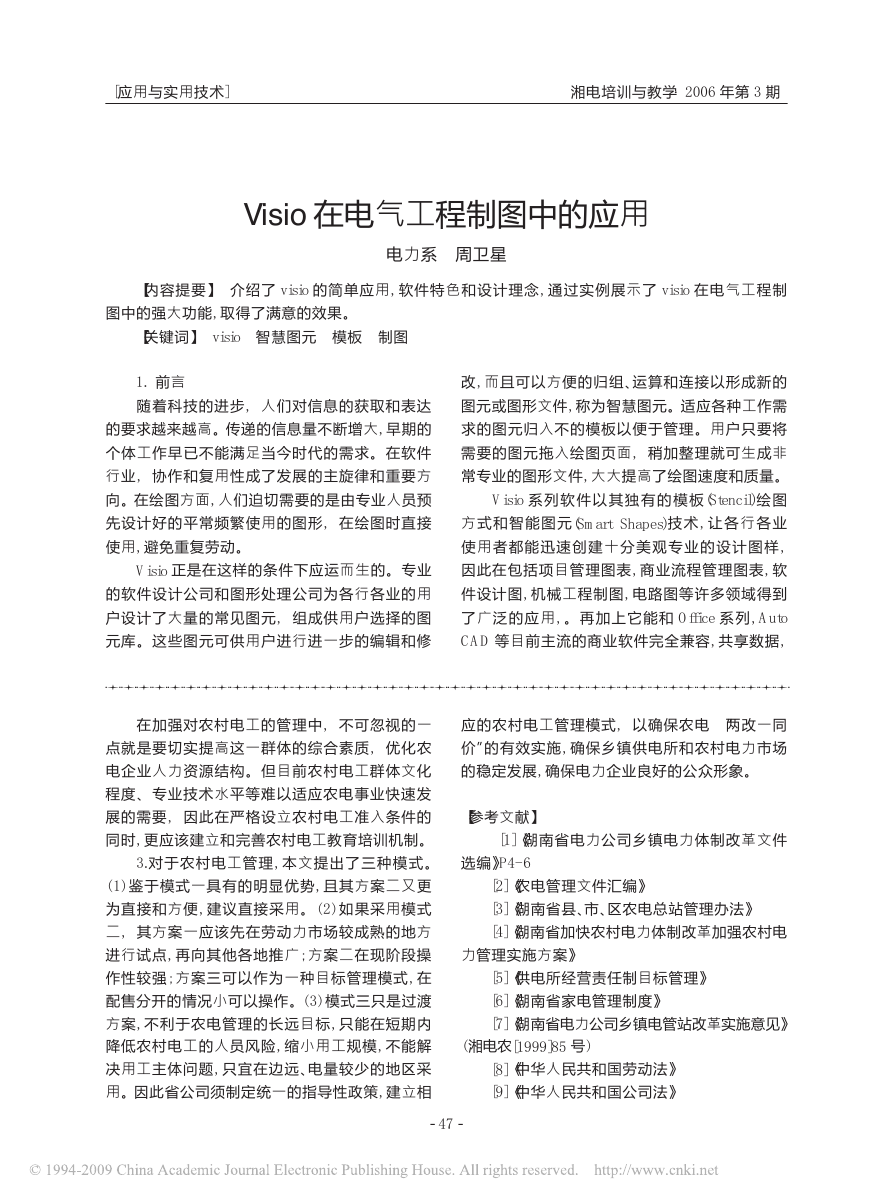

[应用与实用技术] 湘电培训与教学·2006 年第 3 期 Visio 在电气工程制图中的应用 电力系 周卫星 【内容提要】 介绍了 visio 的简单应用, 软件特色和设计理念, 通过实例展示了 visio 在电气工程制 图中的强大功能, 取得了满意的效果。 【关键词】 visio 智慧图元 模板 制图 1. 前言 随着科技的进步, 人们对信息的获取和表达 的要求越来越高。传递的信息量不断增大, 早期的 个体工作早已不能满足当今时代的需求。在软件 行业, 协作和复用性成了发展的主旋律和重要方 向。在绘图方面, 人们迫切需要的是由专业人员预 先设计好的平常频繁使用的图形, 在绘图时直接 使用, 避免重复劳动。 Visio 正是在这样的条件下应运而生的。专业 的软件设计公司和图形处理公司为各行各业的用 户设计了大量的常见图元, 组成供用户选择的图 元库。这些图元可供用户进行进一步的编辑和修 改, 而且可以方便的归组、运算和连接以形成新的 图元或图形文件, 称为智慧图元。适应各种工作需 求的图元归入不的模板以便于管理。用户只要将 需要的图元拖入绘图页面, 稍加整理就可生成非 常专业的图形文件, 大大提高了绘图速度和质量。 Visio 系 列 软 件 以 其 独 有 的 模 板(Stencil)绘 图 方 式 和 智 能 图 元(Smart Shapes)技 术, 让 各 行 各 业 使用者都能迅速 创 建 十 分 美 观 专 业 的 设 计 图 样, 因此在包括项目管理图表, 商业流程管理图表, 软 件设计图, 机械工程制图, 电路图等许多领域得到 了广泛的应用, 。再加上它能和 Office 系列, Auto CAD 等目前主流的商业软件完全兼容, 共享数据, !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 在加强对农村电工的管理中, 不可忽视的一 点就是要切实提高这一群体的综合素质, 优化农 电企业人力资源结构。但目前农村电工群体文化 应的农村电工管理模式, 以确保农电 “两改一同 价”的有效实施, 确保乡镇供电所和农村电力市场 的稳定发展, 确保电力企业良好的公众形象。 程度、专业技术水平等难以适应农电事业快速发 展的需要, 因此在严格设立农村电工准入条件的 同时, 更应该建立和完善农村电工教育培训机制。 3.对于农村电工管理, 本文提出了三种模式。 ( 1) 鉴于模式一具有的明显优势, 且其方案二又更 为直接和方便, 建议直接采用。( 2) 如果采用模式 二, 其方案一应该先在劳动力市场较成熟的地方 进行试点, 再向其他各地推广; 方案二在现阶段操 作性较强; 方案三可以作为一种目标管理模式, 在 配售分开的情况小可以操作。( 3) 模式三只是过渡 方案, 不利于农电管理的长远目标, 只能在短期内 降低农村电工的人员风险, 缩小用工规模, 不能解 决用工主体问题, 只宜在边远、电量较少的地区采 用。因此省公司须制定统一的指导性政策, 建立相 【参考文献】 [1]《湖南省电力公司乡镇电力体制改革文件 选编》P4- 6 [2]《农电管理文件汇编》 [3]《湖南省县、市、区农电总站管理办法》 [4]《湖南省加快农村电力体制改革加强农村电 力管理实施方案》 [5]《供电所经营责任制目标管理》 [6]《湖南省家电管理制度》 [7]《湖南省电力公司乡镇电管站改革实施意见》 ( 湘电农[1999]85 号) [8]《中华人民共和国劳动法》 [9]《中华人民共和国公司法》 47- - 

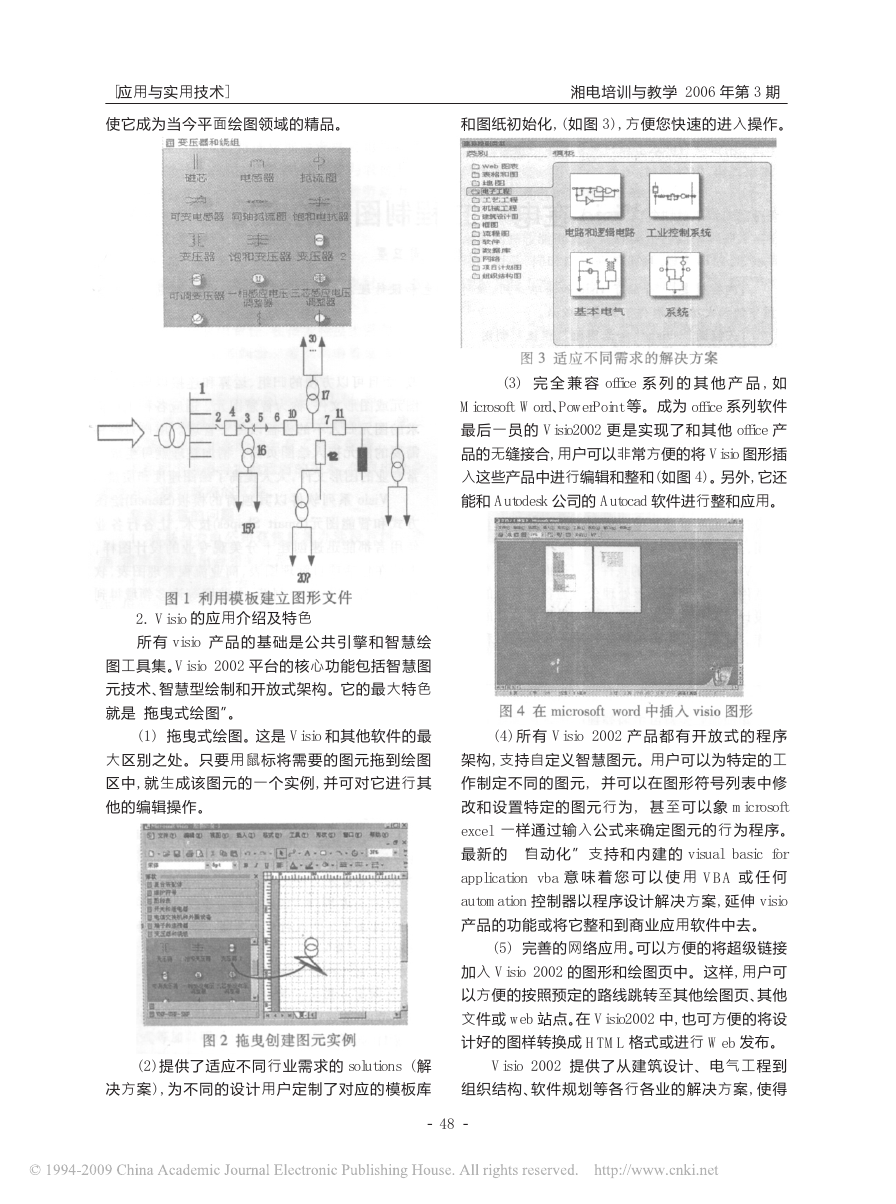

[应用与实用技术] 湘电培训与教学·2006 年第 3 期 使它成为当今平面绘图领域的精品。 和图纸初始化, ( 如图 3) , 方便您快速的进入操作。 图 3 适应不同需求的解决方案 ( 3) 完 全 兼 容 office 系 列 的 其 他 产 品 , 如 Microsoft Word、PowerPoint 等。成为 office 系列软件 最后一员的 Visio2002 更是实现了和其他 office 产 品的无缝接合, 用户可以非常方便的将 Visio 图形插 入这些产品中进行编辑和整和( 如图 4) 。另外, 它还 能和 Autodesk 公司的 Autocad 软件进行整和应用。 图 4 在 microsoft word 中插入 visio 图形 ( 4) 所 有 Visio 2002 产 品 都 有 开 放 式 的 程 序 架构, 支持自定义智慧图元。用户可以为特定的工 作制定不同的图元, 并可以在图形符号列表中修 改和设置特定的图元行为, 甚至可以象 microsoft excel 一样通过输入公式来确定图元的行为程序。 最新的 “自动 化 ” 支 持 和 内 建 的 visual basic for application vba 意 味 着 您 可 以 使 用 VBA 或 任 何 automation 控制器以程序设计解决方案, 延伸 visio 产品的功能或将它整和到商业应用软件中去。 ( 5) 完善的网络应用。可以方便的将超级链接 加入 Visio 2002 的图形和绘图页中。这样, 用户可 以方便的按照预定的路线跳转至其他绘图页、其他 文件或 web 站点。在 Visio2002 中, 也可方便的将设 计好的图样转换成 HTML 格式或进行 Web 发布。 Visio 2002 提供了从建筑设计、电气工程到 组织结构、软件规划等各行各业的解决方案, 使得 图 1 利用模板建立图形文件 2. Visio 的应用介绍及特色 所 有 visio 产 品 的 基 础 是 公 共 引 擎 和 智 慧 绘 图工具集。Visio 2002 平台的核心功能包括智慧图 元技术、智慧型绘制和开放式架构。它的最大特色 就是“拖曳式绘图”。 ( 1) 拖曳式绘图。这是 Visio 和其他软件的最 大区别之处。只要用鼠标将需要的图元拖到绘图 区中, 就生成该图元的一个实例, 并可对它进行其 他的编辑操作。 图 2 拖曳创建图元实例 ( 2) 提供了适应不同行业需求的 solutions ( 解 决方案) , 为不同的设计用户定制了对应的模板库 48- - 

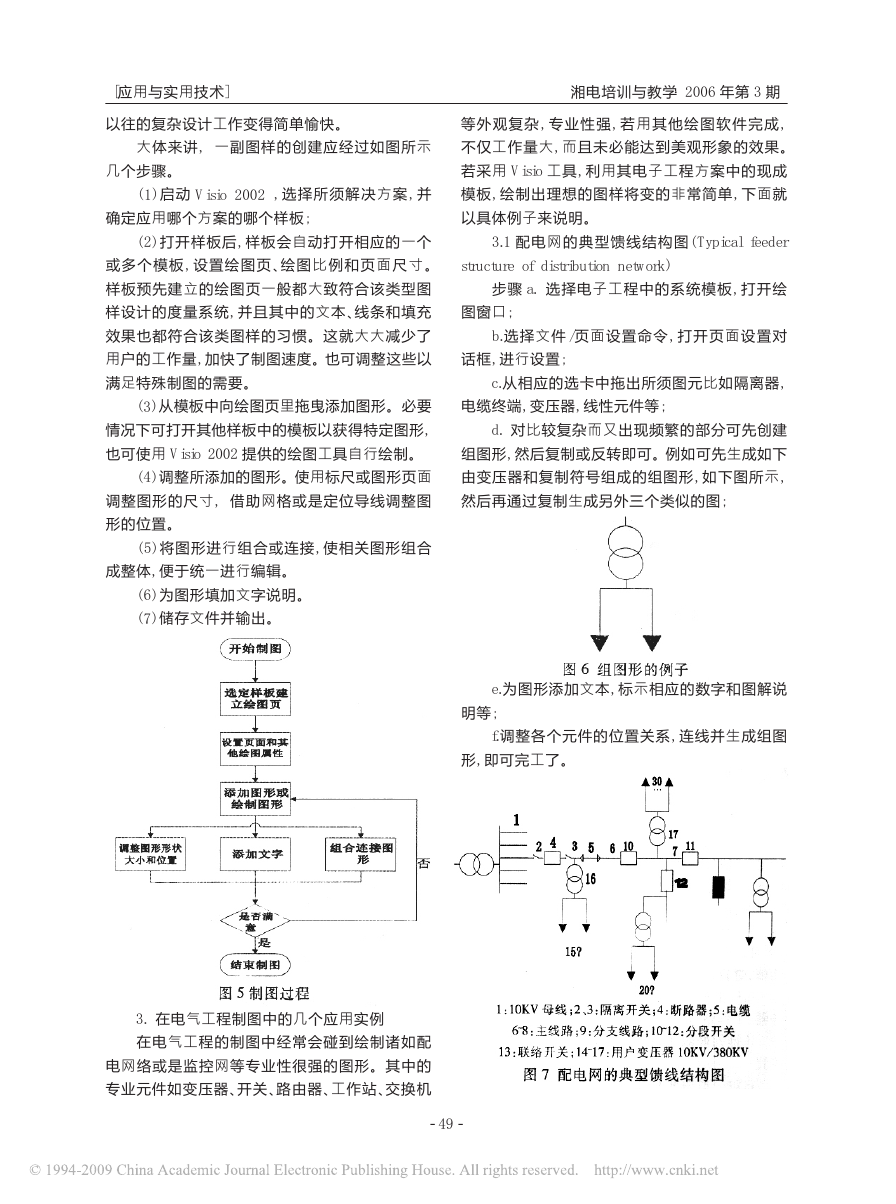

[应用与实用技术] 湘电培训与教学·2006 年第 3 期 以往的复杂设计工作变得简单愉快。 大体来讲, 一副图样的创建应经过如图所示 几个步骤。 ( 1) 启动 Visio 2002 , 选择所须解决方案, 并 等外观复杂 , 专业性强, 若 用 其 他 绘 图 软 件 完 成, 不仅工作量大, 而且未必能达到美观形象的效果。 若采用 Visio 工具, 利用其电子工程方案中的现成 模板, 绘制出理想的图样将变的非常简单, 下面就 确定应用哪个方案的哪个样板; 以具体例子来说明。 ( 2) 打开样板后, 样板会自动打开相应的一个 或多个模板, 设置绘图页、绘 图 比 例 和 页 面 尺 寸 。 样板预先建立的绘图页一般都大致符合该类型图 样设计的度量系统, 并且其中的文本、线条和填充 效果也都符合该类图样的习惯。这就大大减少了 用户的工作量, 加快了制图速度。也可调整这些以 满足特殊制图的需要。 ( 3) 从模板中向绘图页里拖曳添加图形。必要 情况下可打开其他样板中的模板以获得特定图形, 也可使用 Visio 2002 提供的绘图工具自行绘制。 ( 4) 调整所添加的图形。使用标尺或图形页面 调整图形的尺寸, 借助网格或是定位导线调整图 形的位置。 ( 5) 将图形进行组合或连接, 使相关图形组合 成整体, 便于统一进行编辑。 ( 6) 为图形填加文字说明。 ( 7) 储存文件并输出。 3.1 配电网的典型馈线结构图( Typical feeder structure of distribution network) 步骤 a. 选择电子工程中的系统模板, 打开绘 图窗口; b.选择文件 /页面设置命令, 打开页面设置对 话框, 进行设置; c.从相应的选卡中拖出所须图元比如隔离器, 电缆终端, 变压器, 线性元件等; d. 对比较复杂而又出现频繁的部分可先创建 组图形, 然后复制或反转即可。例如可先生成如下 由变压器和复制符号组成的组图形, 如下图所示, 然后再通过复制生成另外三个类似的图; 图 6 组图形的例子 e.为图形添加文本, 标示相应的数字和图解说 明等; f.调整各个元件的位置关系, 连线并生成组图 形, 即可完工了。 图 5 制图过程 3. 在电气工程制图中的几个应用实例 在电气工程的制图中经常会碰到绘制诸如配 电网络或是监控网等专业性很强的图形。其中的 专业元件如变压器、开关、路由器、工作站、交换机 1: 10KV 母线; 2、3: 隔离开关; 4: 断路器; 5: 电缆 6@8: 主线路; 9: 分支线路; 10@12: 分段开关 13: 联络开关; 14@17: 用户变压器 10KV /380KV 图 7 配电网的典型馈线结构图 49- - 

[应用与实用技术] 湘电培训与教学·2006 年第 3 期 变压器绝缘电阻的测量 电力系 揭慧萍 【内容提要】 在变压器的安装及检修前后,均需对变压器的绝缘电阻进行 测量,以判断变压器 的 整 体绝缘状态是否良好。本文将介绍变压器绝缘电阻测量时的仪表选择、测量时的接线方法、测量方法及注 意事项、测量结果的分析判断, 以避免测试中由于疏忽而可能造成的仪表损坏、安全隐患及测量误差, 提 高测试结果的准确性。 【关键词】 变压器、绝缘电阻、兆欧表、测量、放电。 变压器绝缘电阻的测量是变压器绝缘特性试 验的重要内容, 在变压器出厂前、变压器安装前后 及检修前后都应进行, 其试验结果将决定变压器 能否出厂或安装、运行。在对电气试验工、农电工 的培训以及以往的教学和调研中发现在变压器的 绝缘电阻试验中存在许多细节问题, 从而影响试 3.2 电气自动化监控网络系统图 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Exploer 的图标, 可以从外部直接导入, 将所需图元 文件复制粘贴到工作区即可, 也可自行绘制生成 所需图案; f.为图形添加文本, 标示相应的数字和图解说 明等; g.调整各个元件的位置关系, 连线并生成组图 形, 即可完工了。 4. 结论 综上所述, Visio 以其独到的特点———智 慧 图 元 ( 由专业的图形软件公司设计大量的图元生成 图元库, 其中的图元可供用户进行进一步的编辑 和修改, 而且可以方便的归组、运算和连接以形成 新的图元或图形文件, 称智 慧 图 元) 和 模 板( 将 不 同的图元归入不同模板便于管理) 绘图方式, 用户 只要将需要的图元拖入绘图页面, 稍加整理就可 生成非常专业的图形文件, 大大提高了绘图速度 和质量, 所以已经在电气工程及其他各个领域中 得到越来越广泛的应用。 图 8 电气自动化监控网络系统图 分析: 此图中有服务器, 集线器, 工作站, 打印 机, 总线等网络拓扑制图中专用的图元, 用一般的 绘图工具很难方便地绘图, 而若采用 Visio 中的网 络样板, 则能非常方便地绘出美观、形象的制图。 步骤: a. 选择网络工程样板中的基本网络模 板, 打开绘图窗口; 【参考文献】 b.选择文件 /页面设置命令, 打开页面设置对 [1]黄劲杉等编著.《Visio 2002 使用速成》, [M]. 话框, 进行设置; 北京: 清华大学出版社, 2002 c.从相应的选卡中拖出所须图元比如总线, 服 [2]徐超汗. 智能大厦综合布线系统设计与工 务器, 工作站, 打印机等; d.排列好顺序, 将每一部分连接好, 并调整好 位置; e.对 一 些 模 板 中 不 存 在 的 图 元, 比 如 Internet 程. [M]. 北京: 电子工业出版社, 1995. [3]Hdtke J. Knottingham E. VISIO 2000 权 威指南. [M]. 前导工作室 , 译. 北京: 机械工业出 版社, 2001. 50- -
