华为Mate10 原厂图 维修流程图 重力感应故障.pdf

发布时间：2022-03-19 发布人：admin 分类：说明书 资料大小：0.17M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

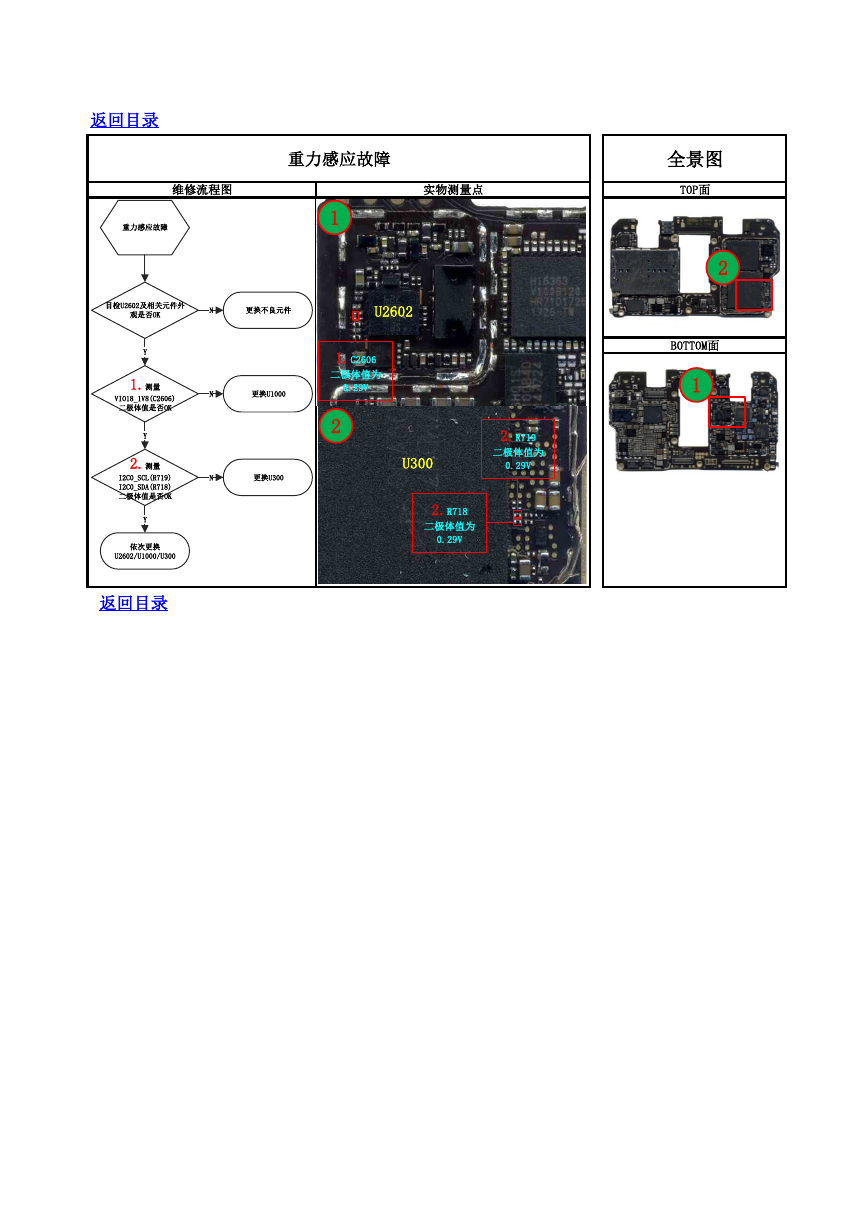

    返回目录 重力感应故障 维修流程图 实物测量点 U2602 U2602 1 U2602 1.C2606 二极体值为 0.29V 2 U300 2.R719 二极体值为 0.29V 2.R718 二极体值为 0.29V 返回目录 全景图 TOP面 2 BOTTOM面 1 重力感应故障目检U2602及相关元件外观是否OK1.测量VIO18_1V8(C2606)二极体值是否OKY2.测量I2C0_SCL(R719)I2C0_SDA(R718)二极体值是否OKYYN更换不良元件N更换U1000N更换U300依次更换U2602/U1000/U300
