SIMATIC STEP 7 V5.5 使用入门
欢迎使用STEP 7…
目录
1 介绍STEP 7
1.1 您将学到的内容
1.2 组合硬件和软件
1.3 使用STEP 7的基本步骤
1.4 安装STEP 7
2 SIMATIC管理器
2.1 启动SIMATIC管理器并创建一个项目
2.2 SIMATIC管理器中的项目结构以及如何调用在线帮助
3 使用符号编程
3.1 绝对地址
3.2 符号编程 在符号表中,可以为
4 在OB1中创建程序
4.1 打开LAD/STL/FBD编程窗口
4.2 用梯形图编程OB1
4.3 用语句表编程OB1
4.4 用功能块图编程OB1
5 创建一个带有功能块和数据块的程序
5.1 创建并打开功能块(FB)
5.2 用梯形图编程FB1
5.3 用语句表编程FB1
5.4 用功能块图编程FB1
5.5 生成背景数据块和修改实际值
5.6 用梯形图编程块调用
5.7 用语句表编程块调用
5.8 用功能块图编程块调用
6 配置中央机架
6.1 配置硬件
7 下载和调试程序
7.1 建立一个在线连接
7.2 下载程序到可编程控制器
7.3 用程序状态测试程序
7.4 用程序状态测试程序
7.5 评估诊断缓冲区
8 编程一个功能
8.1 创建和打开功能(FC)
8.2 编程功能
8.3 在OB1中调用功能
9 编程一个共享数据块
9.1 创建和打开共享数据块
10 编程多重背景
10.1 创建和打开较高一级的功能块
10.2 编程FB10
10.3 生成DB10并调整实际值
10.4 在OB1中调用FB10
11 组态分布式I/O
11.1 用PROFIBUS DP组态分布式I/O
附录A
索引
s SIMATIC STEP 7 V5.5 使用入门 本手册是文档包的一部分 订货号为: 6ES7810-4CA10-8KW0 2010 年10 月版 A5E03290305-01 欢迎使用 STEP 7, 目录 介绍 STEP 7 SIMATIC 管理器 用符号编程 在 OB1 中创建程序 创建一个具有功能块和数据块的 程序 配置中央机架 下载和调试程序 编程一个功能 编程一个共享数据块 编程一个多重背景 组态分布式 I/O 附录 附录 A 索引 1 2 3 4 5 6 7 8 9 10 11 A

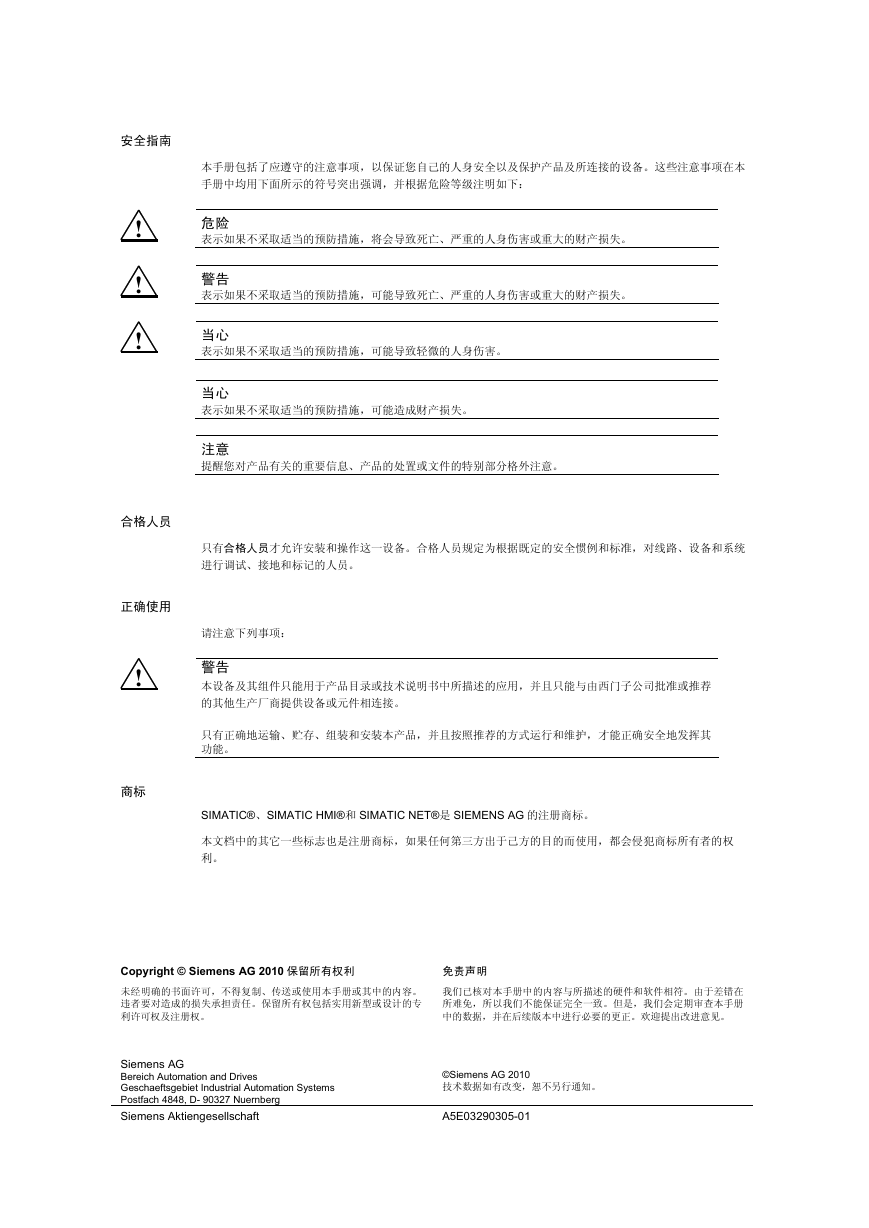

安全指南 ! ! ! 合格人员 正确使用 ! 商标 本手册包括了应遵守的注意事项,以保证您自己的人身安全以及保护产品及所连接的设备。这些注意事项在本 手册中均用下面所示的符号突出强调,并根据危险等级注明如下: 危险 表示如果不采取适当的预防措施,将会导致死亡、严重的人身伤害或重大的财产损失。 警告 表示如果不采取适当的预防措施,可能导致死亡、严重的人身伤害或重大的财产损失。 当心 表示如果不采取适当的预防措施,可能导致轻微的人身伤害。 当心 表示如果不采取适当的预防措施,可能造成财产损失。 注意 提醒您对产品有关的重要信息、产品的处置或文件的特别部分格外注意。 只有合格人员才允许安装和操作这一设备。合格人员规定为根据既定的安全惯例和标准,对线路、设备和系统 进行调试、接地和标记的人员。 请注意下列事项: 警告 本设备及其组件只能用于产品目录或技术说明书中所描述的应用,并且只能与由西门子公司批准或推荐 的其他生产厂商提供设备或元件相连接。 只有正确地运输、贮存、组装和安装本产品,并且按照推荐的方式运行和维护,才能正确安全地发挥其 功能。 SIMATIC®、SIMATIC HMI®和 SIMATIC NET®是 SIEMENS AG 的注册商标。 本文档中的其它一些标志也是注册商标,如果任何第三方出于己方的目的而使用,都会侵犯商标所有者的权 利。 Copyright © Siemens AG 2010 保留所有权利 未经明确的书面许可,不得复制、传送或使用本手册或其中的内容。 违者要对造成的损失承担责任。保留所有权包括实用新型或设计的专 利许可权及注册权。 Siemens AG Bereich Automation and Drives Geschaeftsgebiet Industrial Automation Systems Postfach 4848, D- 90327 Nuernberg Siemens Aktiengesellschaft 免责声明 我们已核对本手册中的内容与所描述的硬件和软件相符。由于差错在 所难免,所以我们不能保证完全一致。但是,我们会定期审查本手册 中的数据,并在后续版本中进行必要的更正。欢迎提出改进意见。 ©Siemens AG 2010 技术数据如有改变,恕不另行通知。 A5E03290305-01

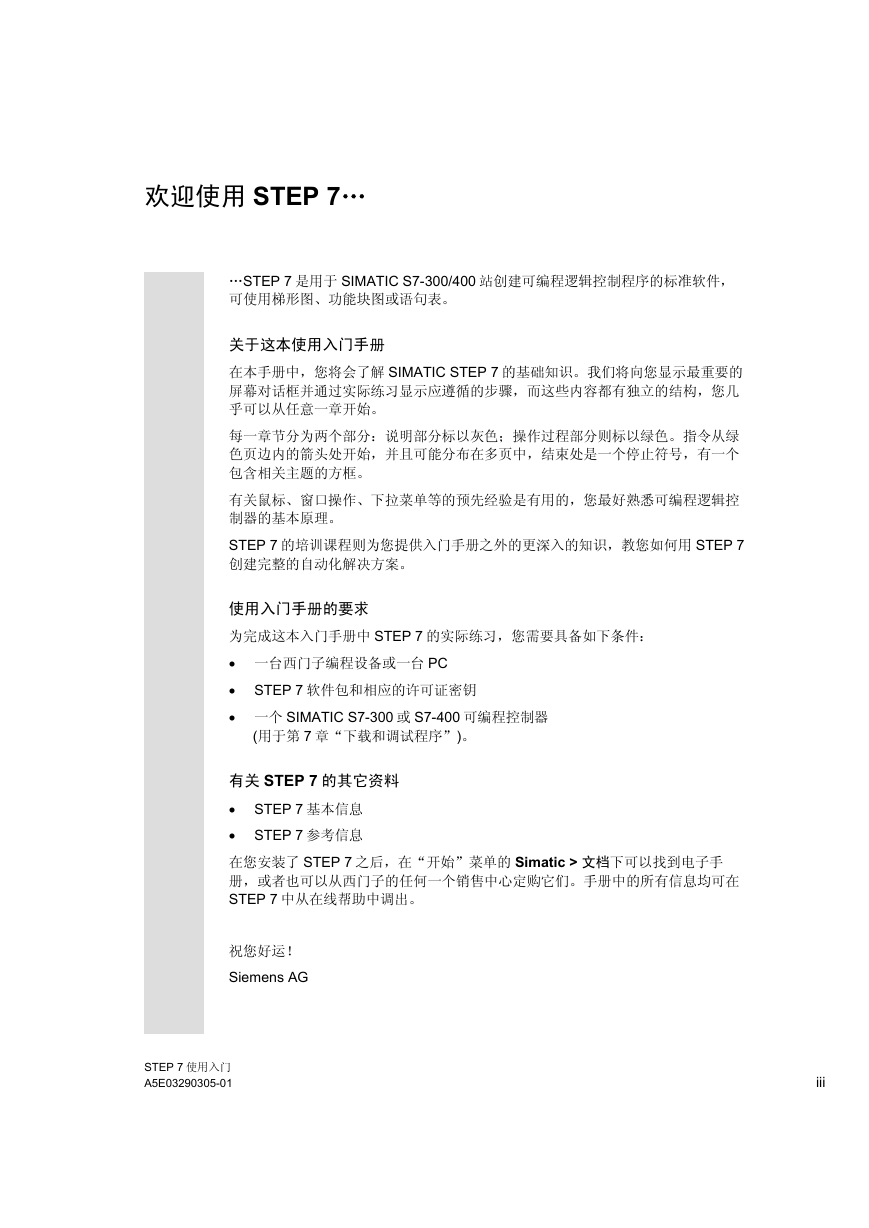

欢迎使用 STEP 7… …STEP 7 是用于 SIMATIC S7-300/400 站创建可编程逻辑控制程序的标准软件, 可使用梯形图、功能块图或语句表。 关于这本使用入门手册 在本手册中,您将会了解 SIMATIC STEP 7 的基础知识。我们将向您显示最重要的 屏幕对话框并通过实际练习显示应遵循的步骤,而这些内容都有独立的结构,您几 乎可以从任意一章开始。 每一章节分为两个部分:说明部分标以灰色;操作过程部分则标以绿色。指令从绿 色页边内的箭头处开始,并且可能分布在多页中,结束处是一个停止符号,有一个 包含相关主题的方框。 有关鼠标、窗口操作、下拉菜单等的预先经验是有用的,您最好熟悉可编程逻辑控 制器的基本原理。 STEP 7 的培训课程则为您提供入门手册之外的更深入的知识,教您如何用 STEP 7 创建完整的自动化解决方案。 使用入门手册的要求 为完成这本入门手册中 STEP 7 的实际练习,您需要具备如下条件: • 一台西门子编程设备或一台 PC • STEP 7 软件包和相应的许可证密钥 • 一个 SIMATIC S7-300 或 S7-400 可编程控制器 (用于第 7 章“下载和调试程序”)。 有关 STEP 7 的其它资料 • STEP 7 基本信息 • STEP 7 参考信息 在您安装了 STEP 7 之后,在“开始”菜单的 Simatic > 文档下可以找到电子手 册,或者也可以从西门子的任何一个销售中心定购它们。手册中的所有信息均可在 STEP 7 中从在线帮助中调出。 祝您好运! Siemens AG STEP 7 使用入门 A5E03290305-01 iii
欢迎使用STEP 7... iv STEP 7 使用入门 A5E03290305-01

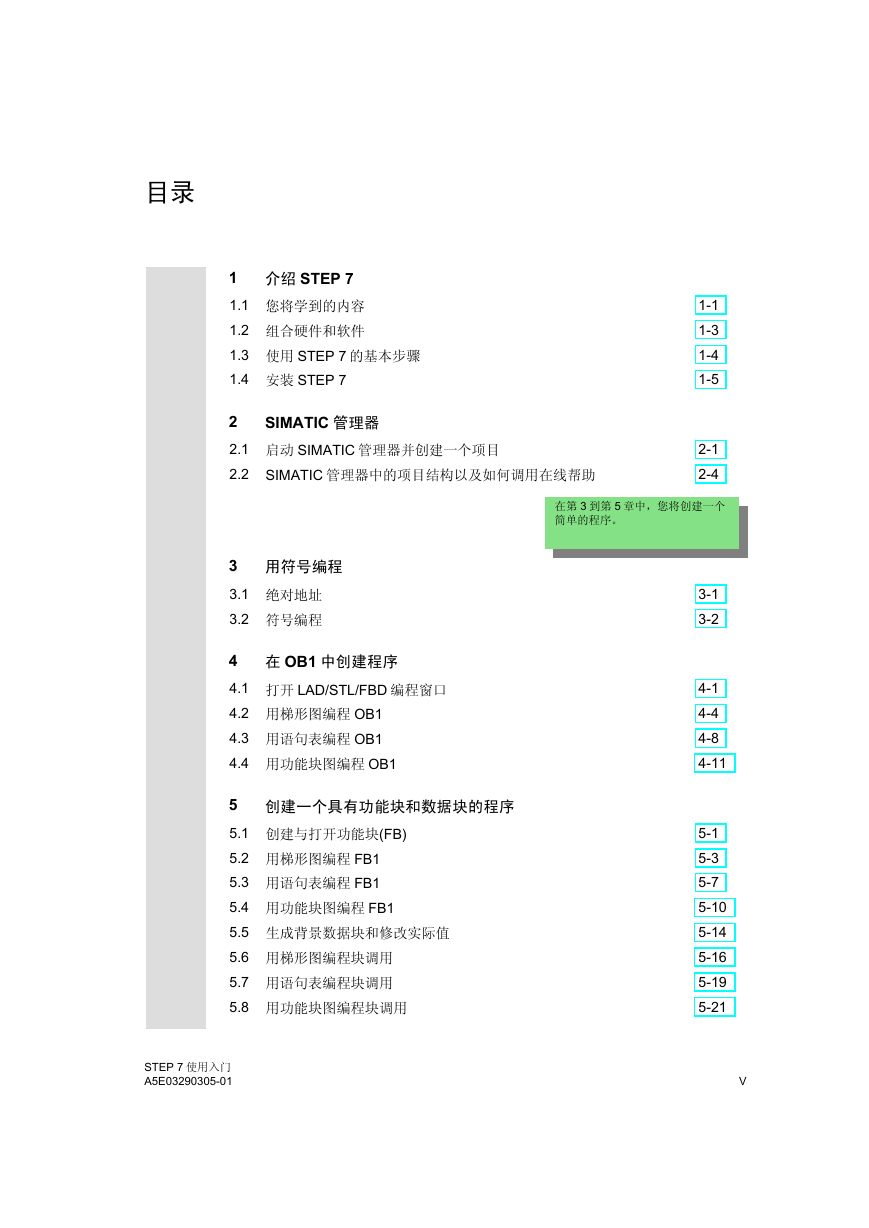

目录 1 介绍 STEP 7 1.1 您将学到的内容 1.2 组合硬件和软件 1.3 使用 STEP 7 的基本步骤 1.4 安装 STEP 7 1-1 1-3 1-4 1-5 SIMATIC 管理器 2 2.1 启动 SIMATIC 管理器并创建一个项目 2.2 SIMATIC 管理器中的项目结构以及如何调用在线帮助 2-1 2-4 在第 3 到第 5 章中,您将创建一个 简单的程序。 3 用符号编程 3.1 绝对地址 3.2 符号编程 4 在 OB1 中创建程序 4.1 打开 LAD/STL/FBD 编程窗口 4.2 用梯形图编程 OB1 4.3 用语句表编程 OB1 4.4 用功能块图编程 OB1 5 创建一个具有功能块和数据块的程序 5.1 创建与打开功能块(FB) 5.2 用梯形图编程 FB1 5.3 用语句表编程 FB1 5.4 用功能块图编程 FB1 5.5 生成背景数据块和修改实际值 5.6 用梯形图编程块调用 5.7 用语句表编程块调用 5.8 用功能块图编程块调用 3-1 3-2 4-1 4-4 4-8 4-11 5-1 5-3 5-7 5-10 5-14 5-16 5-19 5-21 STEP 7 使用入门 A5E03290305-01 V

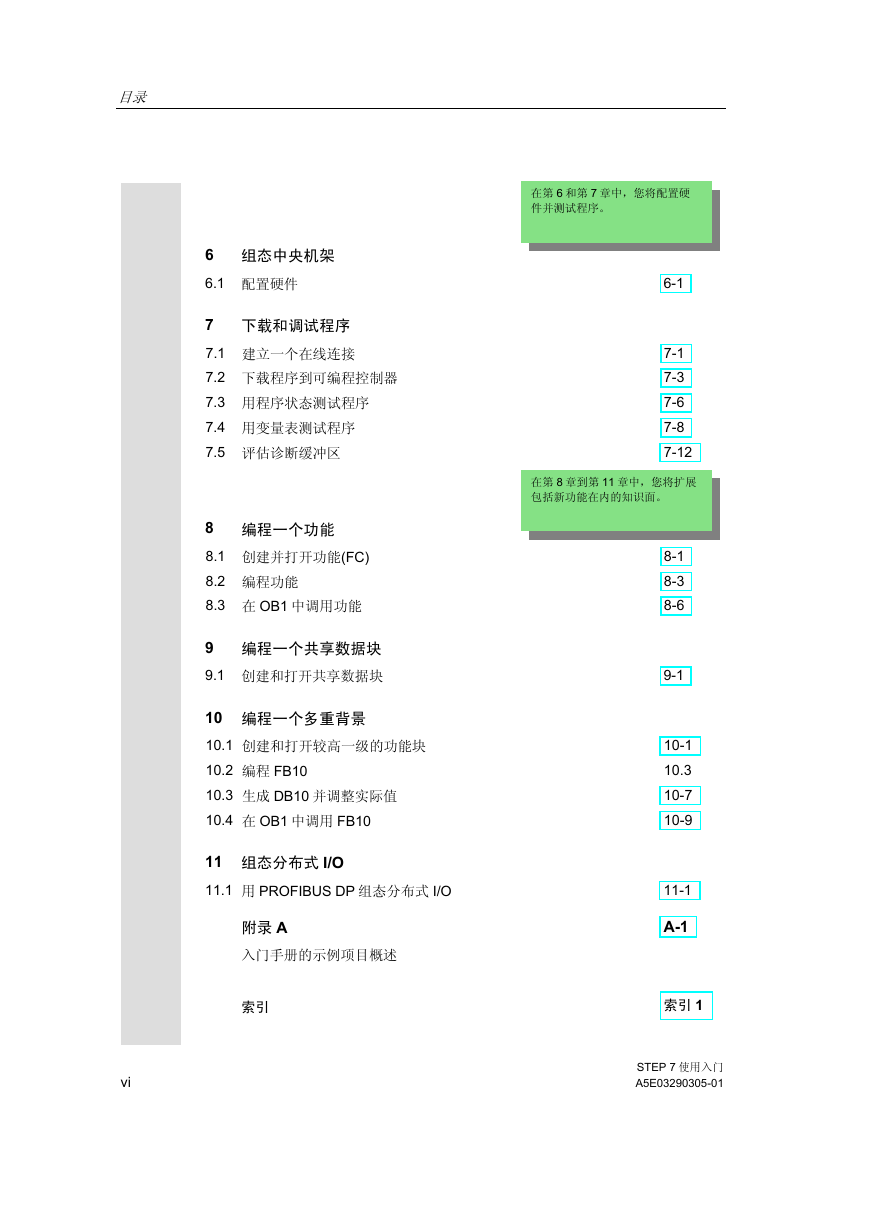

目录 vi 6 组态中央机架 6.1 配置硬件 7 下载和调试程序 7.1 建立一个在线连接 7.2 下载程序到可编程控制器 7.3 用程序状态测试程序 7.4 用变量表测试程序 7.5 评估诊断缓冲区 8 编程一个功能 8.1 创建并打开功能(FC) 8.2 编程功能 8.3 在 OB1 中调用功能 9 编程一个共享数据块 9.1 创建和打开共享数据块 10 编程一个多重背景 10.1 创建和打开较高一级的功能块 10.2 编程 FB10 10.3 生成 DB10 并调整实际值 10.4 在 OB1 中调用 FB10 11 组态分布式 I/O 11.1 用 PROFIBUS DP 组态分布式 I/O 附录 A 入门手册的示例项目概述 索引 在第 6 和第 7 章中,您将配置硬 件并测试程序。 6-1 7-1 7-3 7-6 7-8 7-12 在第 8 章到第 11 章中,您将扩展 包括新功能在内的知识面。 8-1 8-3 8-6 9-1 10-1 10.3 10-7 10-9 11-1 A-1 索引 1 STEP 7 使用入门 A5E03290305-01

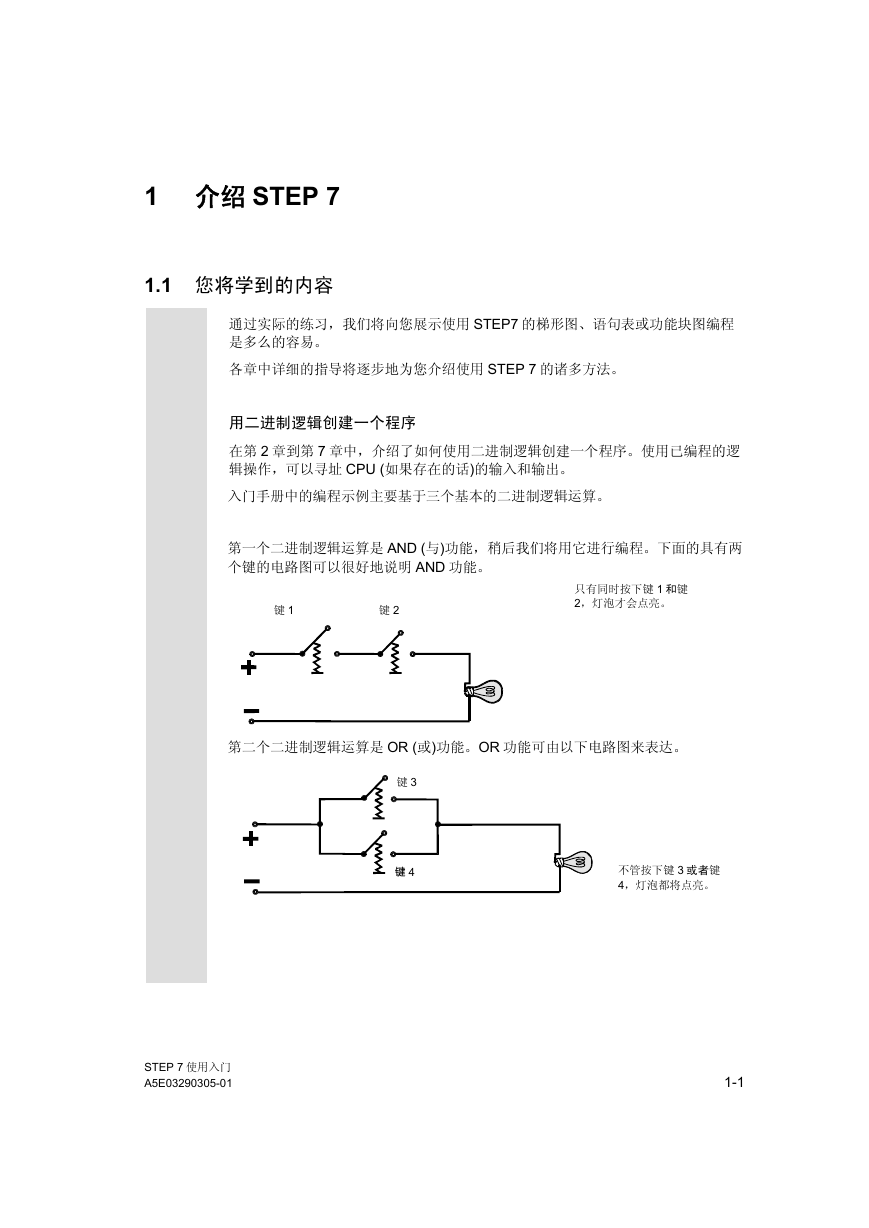

1 介绍 STEP 7 1.1 您将学到的内容 通过实际的练习,我们将向您展示使用 STEP7 的梯形图、语句表或功能块图编程 是多么的容易。 各章中详细的指导将逐步地为您介绍使用 STEP 7 的诸多方法。 键 1 键 2 用二进制逻辑创建一个程序 在第 2 章到第 7 章中,介绍了如何使用二进制逻辑创建一个程序。使用已编程的逻 辑操作,可以寻址 CPU (如果存在的话)的输入和输出。 入门手册中的编程示例主要基于三个基本的二进制逻辑运算。 第一个二进制逻辑运算是 AND (与)功能,稍后我们将用它进行编程。下面的具有两 个键的电路图可以很好地说明 AND 功能。 第二个二进制逻辑运算是 OR (或)功能。OR 功能可由以下电路图来表达。 只有同时按下键 1 和键 2,灯泡才会点亮。 键 3 键 4 不管按下键 3 或者键 4,灯泡都将点亮。 STEP 7 使用入门 A5E03290305-01 1-1
介绍STEP 7 键 S 键 R S R 存储器单元 如果按下 S 键,则点亮灯泡并一直保 持,直到按下 R 键。 第三个二进制逻辑操作是存储器单元。在电路图中,SR 功能对某一电压状态作出响 应并相应地传递这一状态。 1-2 STEP 7 使用入门 A5E03290305-01
