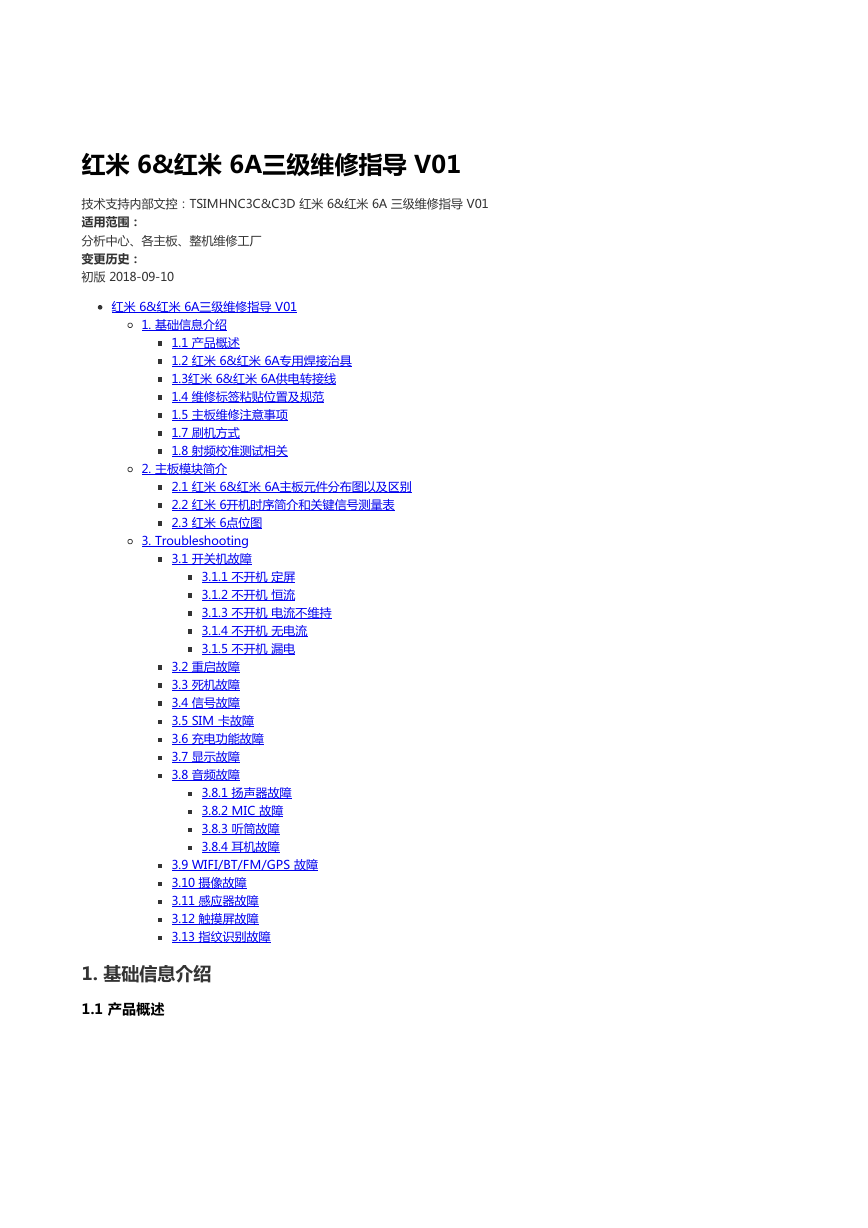

    红米 6&红米 6A三级维修指导 V01 技术支持内部文控：TSIMHNC3C&C3D 红米 6&红米 6A 三级维修指导 V01 适用范围： 分析中心、各主板、整机维修工厂 变更历史： 初版 2018-09-10 红米 6&红米 6A三级维修指导 V01 1. 基础信息介绍 1.1 产品概述 1.2 红米 6&红米 6A专用焊接治具 1.3红米 6&红米 6A供电转接线 1.4 维修标签粘贴位置及规范 1.5 主板维修注意事项 1.7 刷机方式 1.8 射频校准测试相关 2. 主板模块简介 2.1 红米 6&红米 6A主板元件分布图以及区别 2.2 红米 6开机时序简介和关键信号测量表 2.3 红米 6点位图 3. Troubleshooting 3.1 开关机故障 3.1.1 不开机 定屏 3.1.2 不开机 恒流 3.1.3 不开机 电流不维持 3.1.4 不开机 无电流 3.1.5 不开机 漏电 3.2 重启故障 3.3 死机故障 3.4 信号故障 3.5 SIM 卡故障 3.6 充电功能故障 3.7 显示故障 3.8 音频故障 3.8.1 扬声器故障 3.8.2 MIC 故障 3.8.3 听筒故障 3.8.4 耳机故障 3.9 WIFI/BT/FM/GPS 故障 3.10 摄像故障 3.11 感应器故障 3.12 触摸屏故障 3.13 指纹识别故障 1. 基础信息介绍 1.1 产品概述

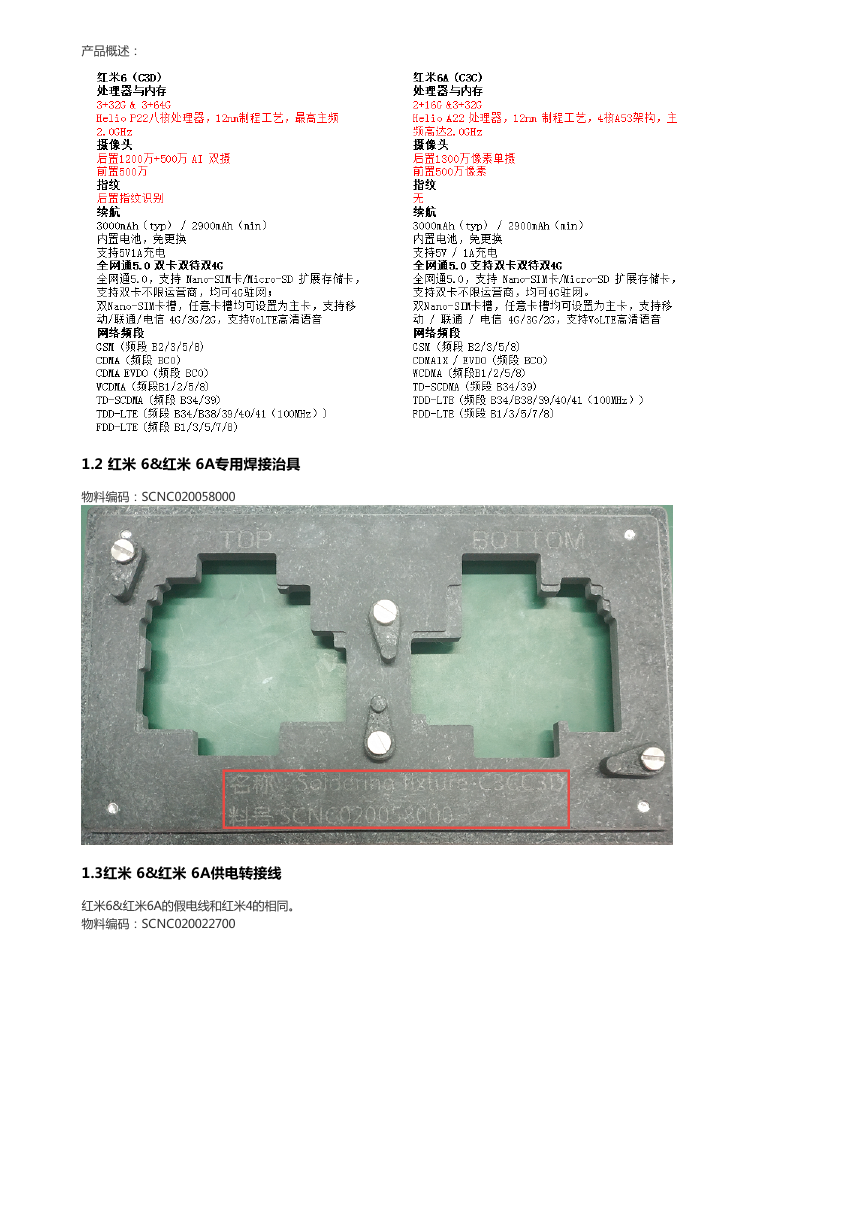

    产品概述： 1.2 红米 6&红米 6A专用焊接治具 物料编码：SCNC020058000 1.3红米 6&红米 6A供电转接线 红米6&红米6A的假电线和红米4的相同。 物料编码：SCNC020022700

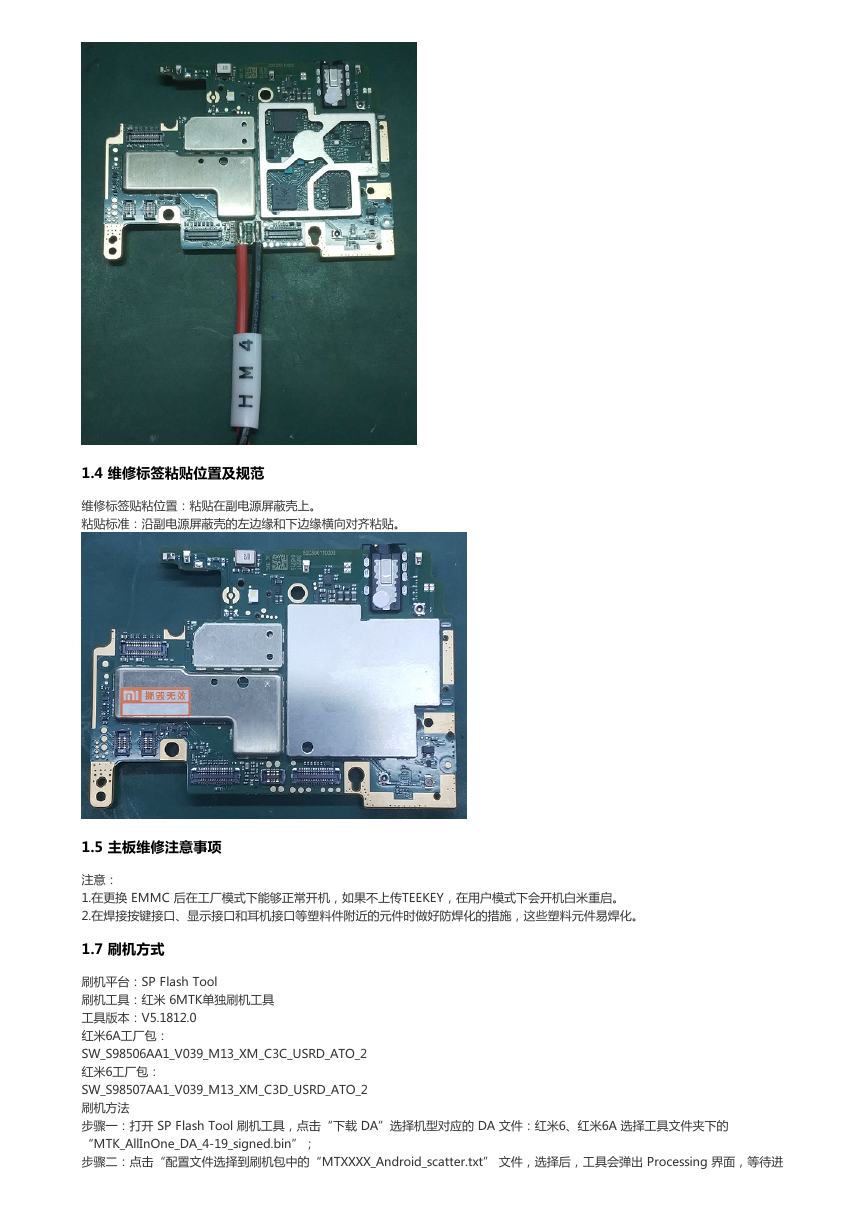

    1.4 维修标签粘贴位置及规范 维修标签贴粘位置：粘贴在副电源屏蔽壳上。 粘贴标准：沿副电源屏蔽壳的左边缘和下边缘横向对齐粘贴。 1.5 主板维修注意事项 注意： 1.在更换 EMMC 后在工厂模式下能够正常开机，如果不上传TEEKEY，在用户模式下会开机白米重启。 2.在焊接按键接口、显示接口和耳机接口等塑料件附近的元件时做好防焊化的措施，这些塑料元件易焊化。 1.7 刷机方式 刷机平台：SP Flash Tool 刷机工具：红米 6MTK单独刷机工具 工具版本：V5.1812.0 红米6A工厂包： SW_S98506AA1_V039_M13_XM_C3C_USRD_ATO_2 红米6工厂包： SW_S98507AA1_V039_M13_XM_C3D_USRD_ATO_2 刷机方法 步骤一：打开 SP Flash Tool 刷机工具，点击“下载 DA”选择机型对应的 DA 文件：红米6、红米6A 选择工具文件夹下的 “MTK_AllInOne_DA_4-19_signed.bin”； 步骤二：点击“配置文件选择到刷机包中的“MTXXXX_Android_scatter.txt” 文件，选择后，工具会弹出 Processing 界面，等待进

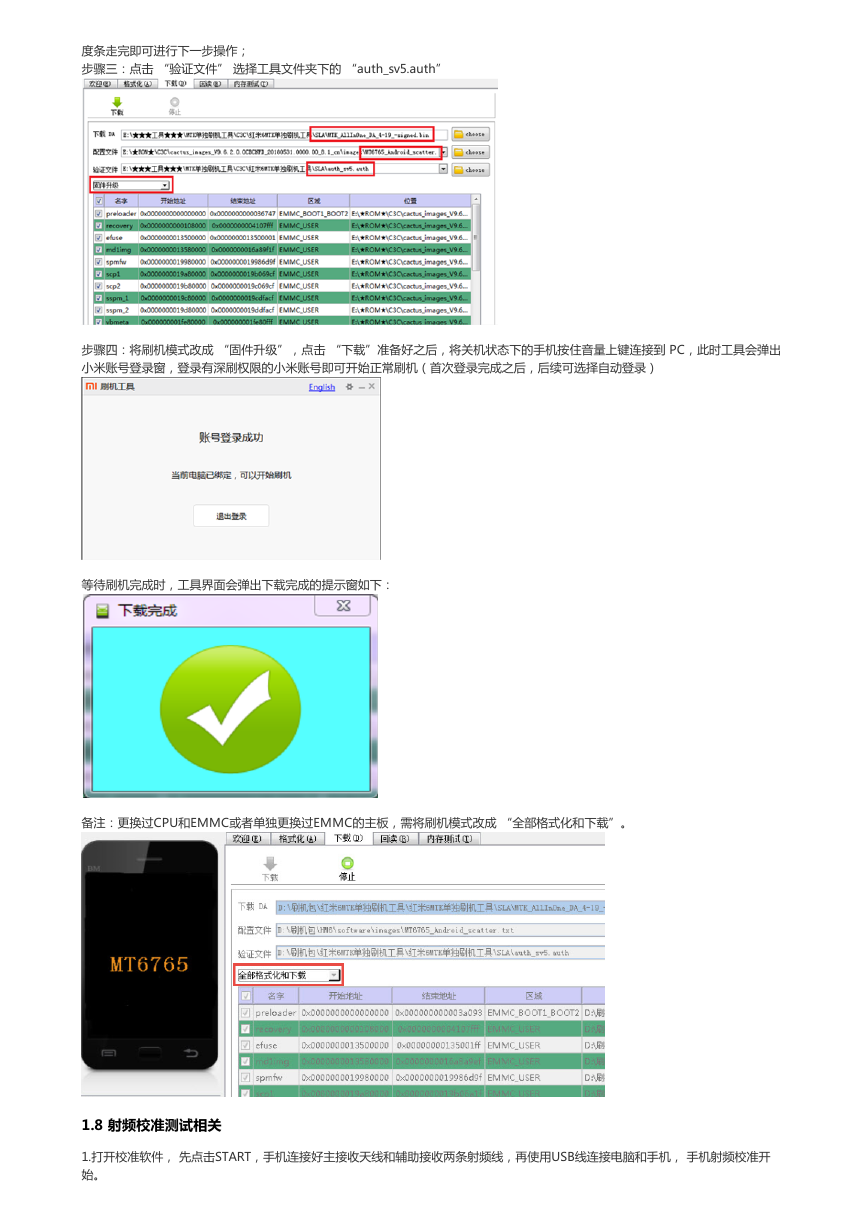

    度条走完即可进行下一步操作； 步骤三：点击 “验证文件” 选择工具文件夹下的 “auth_sv5.auth” 步骤四：将刷机模式改成 “固件升级”，点击 “下载”准备好之后，将关机状态下的手机按住音量上键连接到 PC，此时工具会弹出 小米账号登录窗，登录有深刷权限的小米账号即可开始正常刷机（首次登录完成之后，后续可选择自动登录） 等待刷机完成时，工具界面会弹出下载完成的提示窗如下： 备注：更换过CPU和EMMC或者单独更换过EMMC的主板，需将刷机模式改成 “全部格式化和下载”。 1.8 射频校准测试相关 1.打开校准软件， 先点击START，手机连接好主接收天线和辅助接收两条射频线，再使用USB线连接电脑和手机， 手机射频校准开 始。

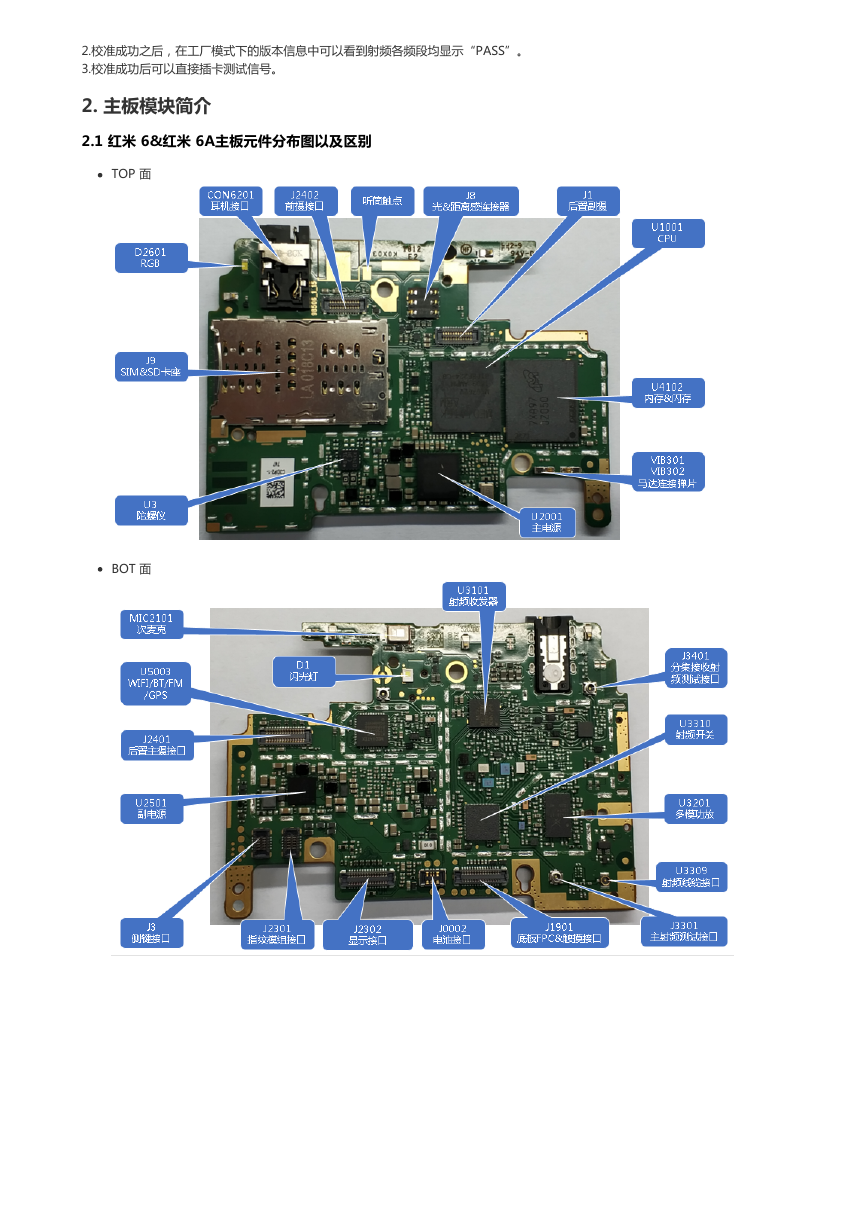

    2.校准成功之后，在工厂模式下的版本信息中可以看到射频各频段均显示“PASS”。 3.校准成功后可以直接插卡测试信号。 2. 主板模块简介 2.1 红米 6&红米 6A主板元件分布图以及区别 TOP 面 BOT 面

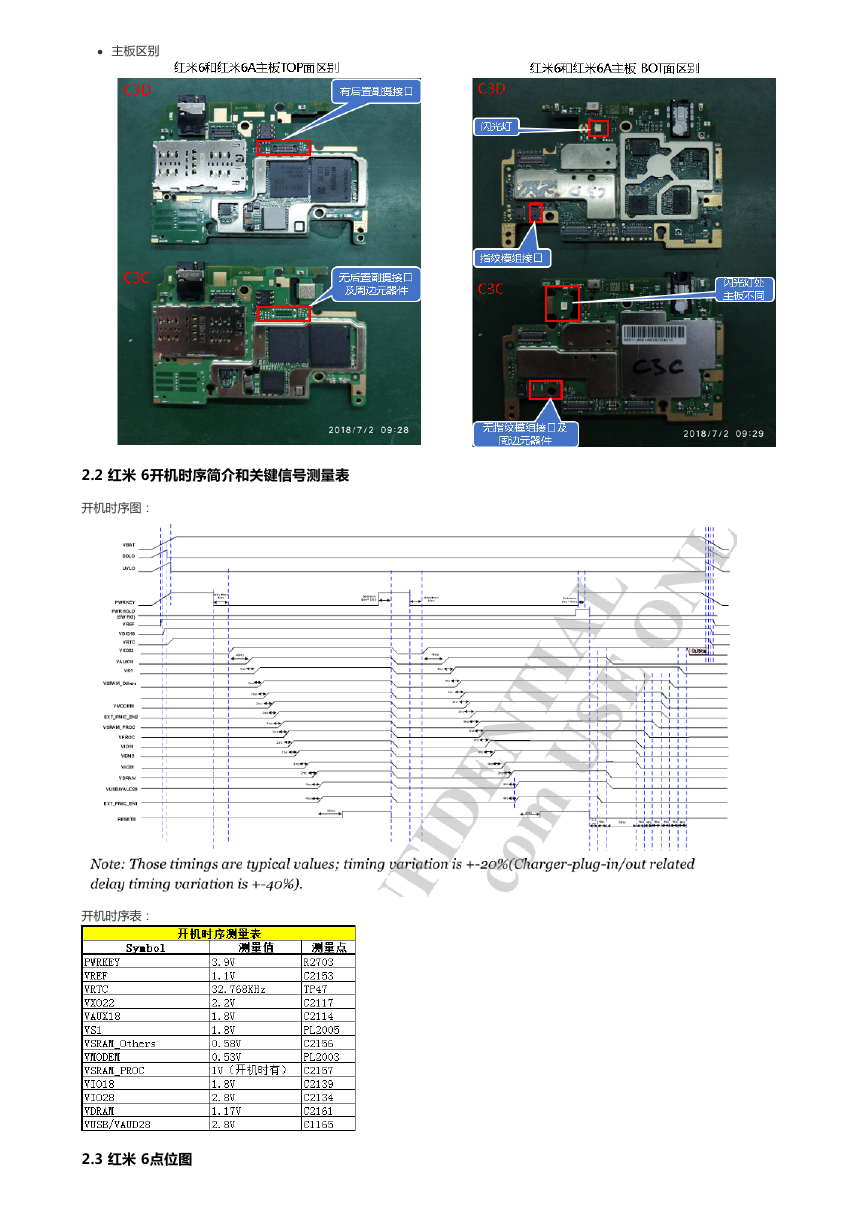

    主板区别 2.2 红米 6开机时序简介和关键信号测量表 开机时序图： 开机时序表： 2.3 红米 6点位图

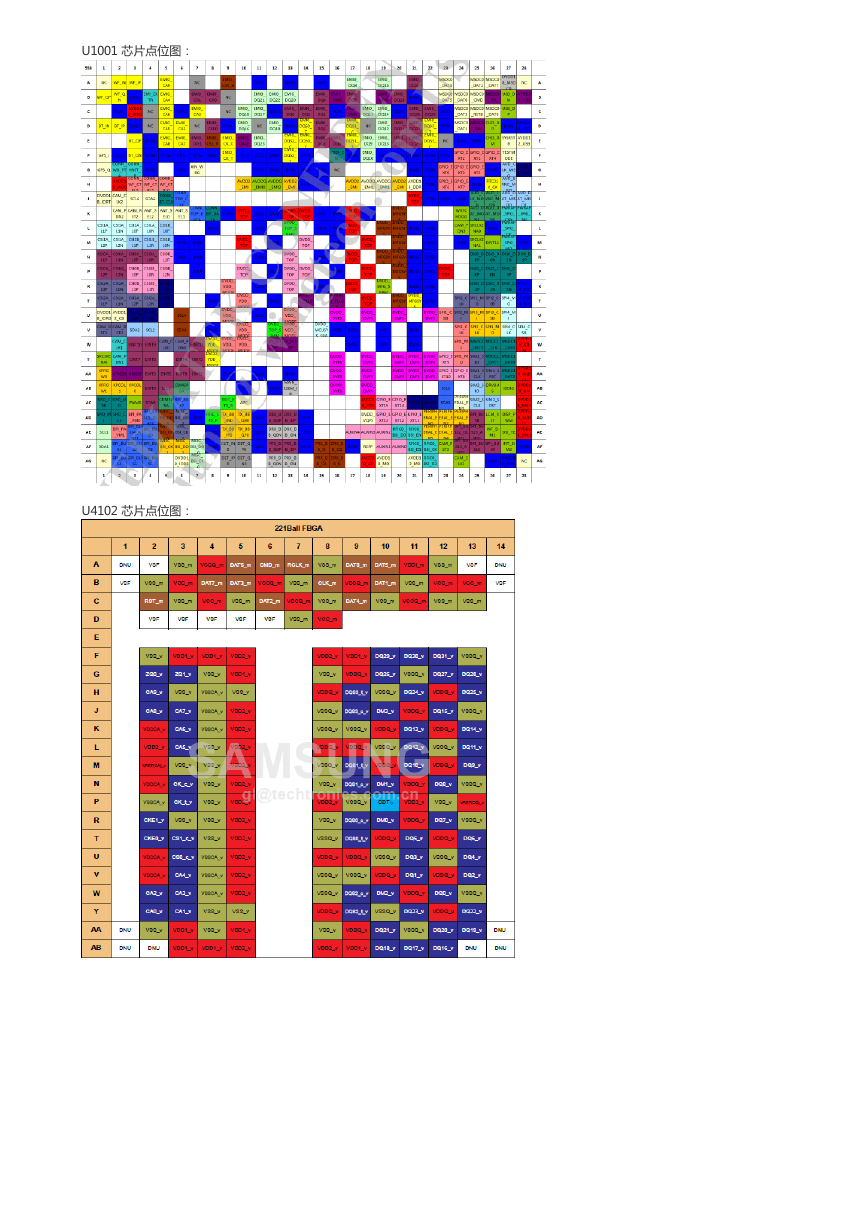

    U1001 芯片点位图： U4102 芯片点位图：

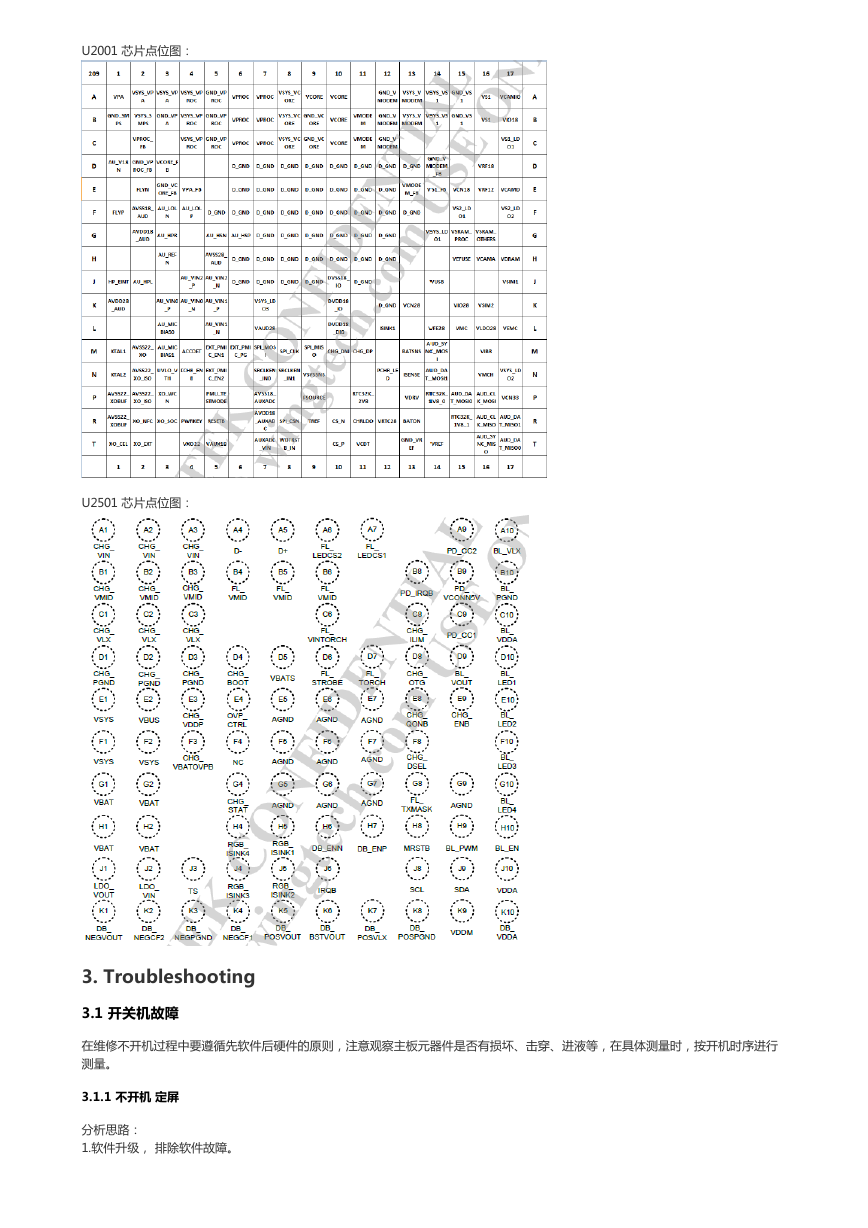

    U2001 芯片点位图： U2501 芯片点位图： 3. Troubleshooting 3.1 开关机故障 在维修不开机过程中要遵循先软件后硬件的原则，注意观察主板元器件是否有损坏、击穿、进液等，在具体测量时，按开机时序进行 测量。 3.1.1 不开机 定屏 分析思路： 1.软件升级， 排除软件故障。
