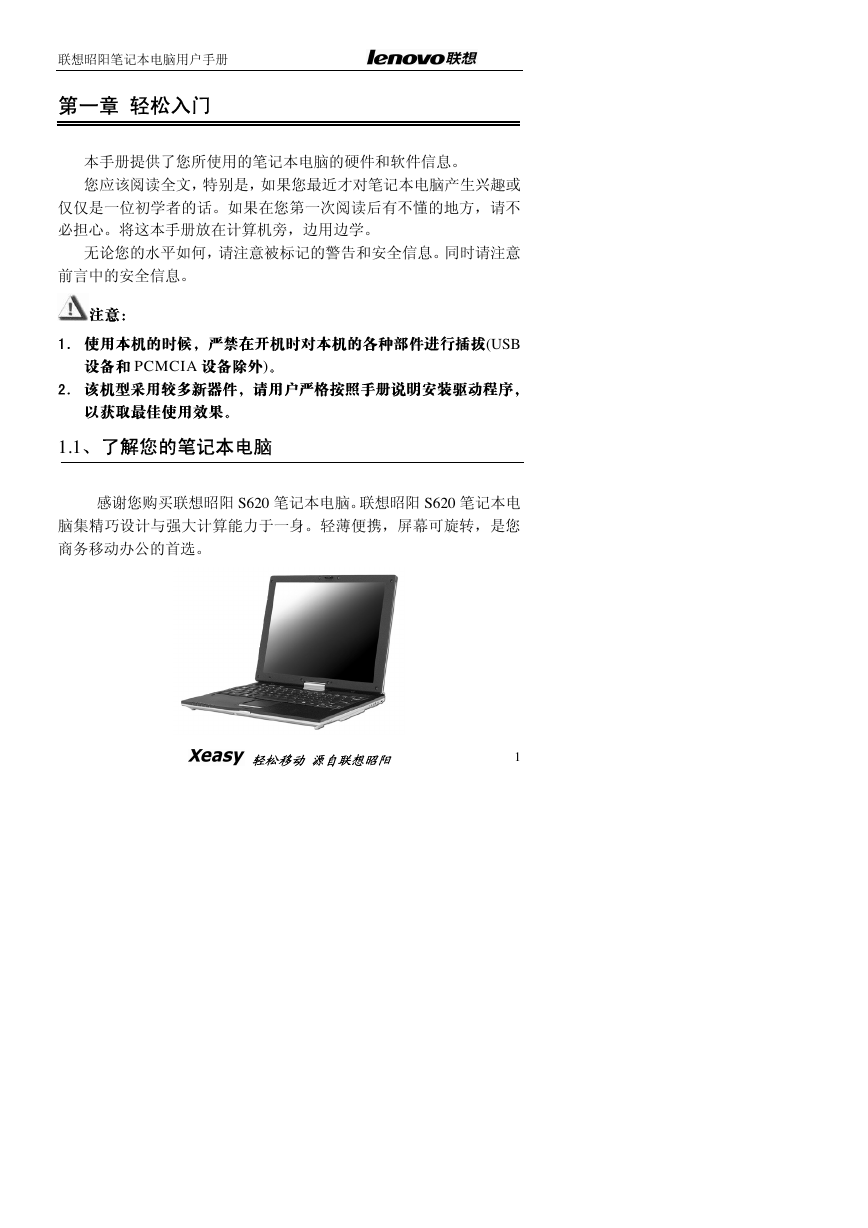

联想昭阳笔记本电脑用户手册 第一章 轻松入门 本手册提供了您所使用的笔记本电脑的硬件和软件信息。 您应该阅读全文,特别是,如果您最近才对笔记本电脑产生兴趣或 仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方,请不 必担心。将这本手册放在计算机旁,边用边学。 无论您的水平如何,请注意被标记的警告和安全信息。同时请注意 前言中的安全信息。 注意: 1. 使用本机的时候,严禁在开机时对本机的各种部件进行插拔(USB 设备和 PCMCIA 设备除外)。 2. 该机型采用较多新器件,请用户严格按照手册说明安装驱动程序, 以获取最佳使用效果。 1.1、了解您的笔记本电脑 感谢您购买联想昭阳 S620 笔记本电脑。联想昭阳 S620 笔记本电 脑集精巧设计与强大计算能力于一身。轻薄便携,屏幕可旋转,是您 商务移动办公的首选。 轻松移动 源自联想昭阳 1

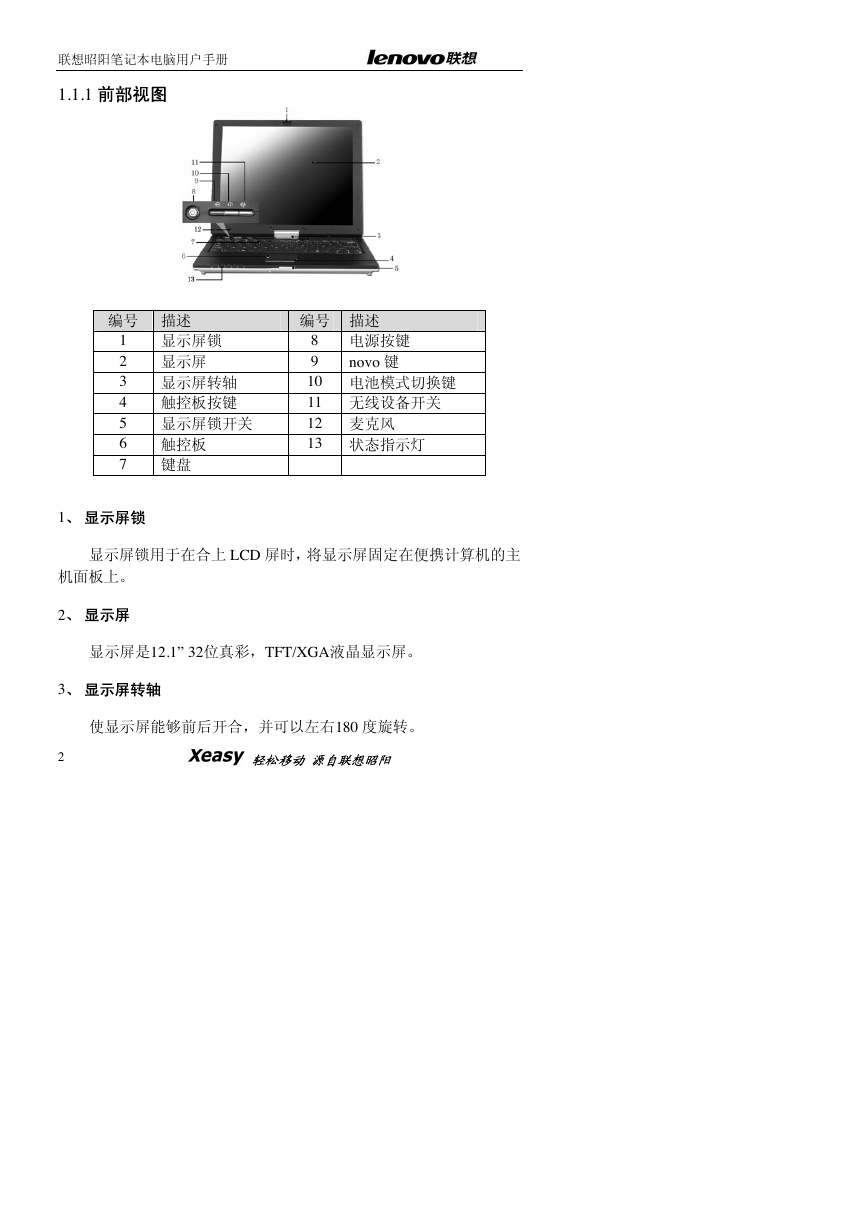

联想昭阳笔记本电脑用户手册 1.1.1 前部视图 编号 描述 编号 描述 1 显示屏锁 2 显示屏 3 显示屏转轴 4 触控板按键 5 显示屏锁开关 6 触控板 7 键盘 1、 显示屏锁 novo 键 8 电源按键 9 10 电池模式切换键 11 无线设备开关 12 麦克风 13 状态指示灯 显示屏锁用于在合上 LCD 屏时,将显示屏固定在便携计算机的主 机面板上。 2、 显示屏 显显显显12.1” 32位位位位TFT/XGA液液显显显液 3、 显示屏转轴 使显显显使使使使使使位使使使使使180 度旋旋液 2 轻松移动 源自联想昭阳

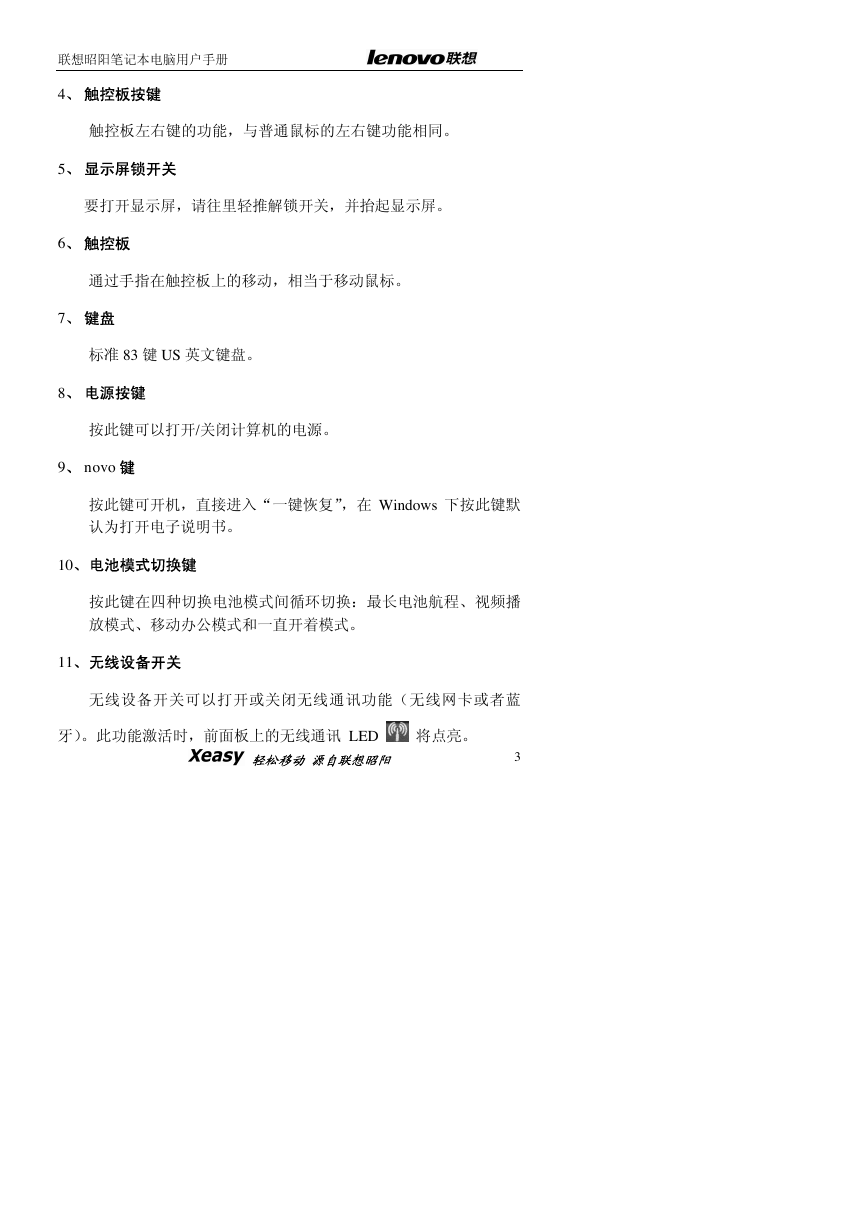

联想昭阳笔记本电脑用户手册 4、 触控板按键 触触触使使触触触使位触触触触触触使使触触使触触。 5、 显示屏锁开关 要打开显示屏,请往里轻推解锁开关,并抬起显示屏。 6、 触控板 通过手指在触控板上的移动,相当于移动鼠标。 7、 键盘 标准 83 键 US 英文键盘。 8、 电源按键 按此键可以打开/关闭计算机的电源。 9、 novo 键 按此键可开机,直接进入“一键恢复”,在 Windows 下按此键默 认为打开电子说明书。 10、 电池模式切换键 按此键在四种切换电池模式间循环切换:最长电池航程、视频播 放模式、移动办公模式和一直开着模式。 11、 无线设备开关 无线设备开关可以打开或关闭无线通讯功能(无线网卡或者蓝 牙)。此功能激活时,前面板上的无线通讯 LED 将点亮。 轻松移动 源自联想昭阳 3

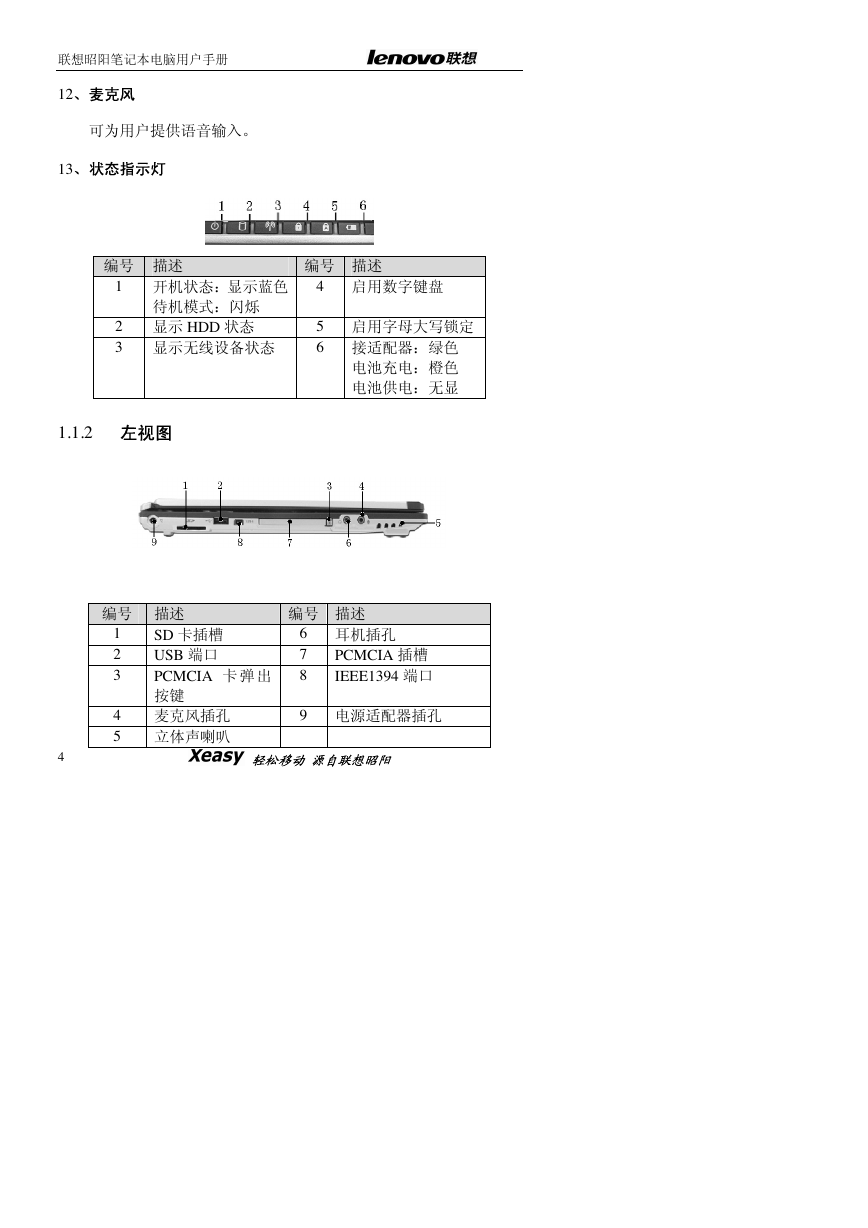

联想昭阳笔记本电脑用户手册 12、 麦克风 可为用户提供语音输入。 13、 状态指示灯 编号 描述 编号 描述 1 开机状态:显示蓝色 4 启用数字键盘 待机模式:闪烁 2 显示 HDD 状态 3 显示无线设备状态 5 启用字母大写锁定 6 接适配器:绿色 电池充电:橙色 电池供电:无显 1.1.2 左视图 4 编号 描述 编号 描述 1 2 3 SD 卡插槽 USB 端口 PCMCIA 卡 弹 出 按键 6 耳机插孔 7 8 PCMCIA 插槽 IEEE1394 端口 4 麦克风插孔 5 立体声喇叭 9 电源适配器插孔 轻松移动 源自联想昭阳

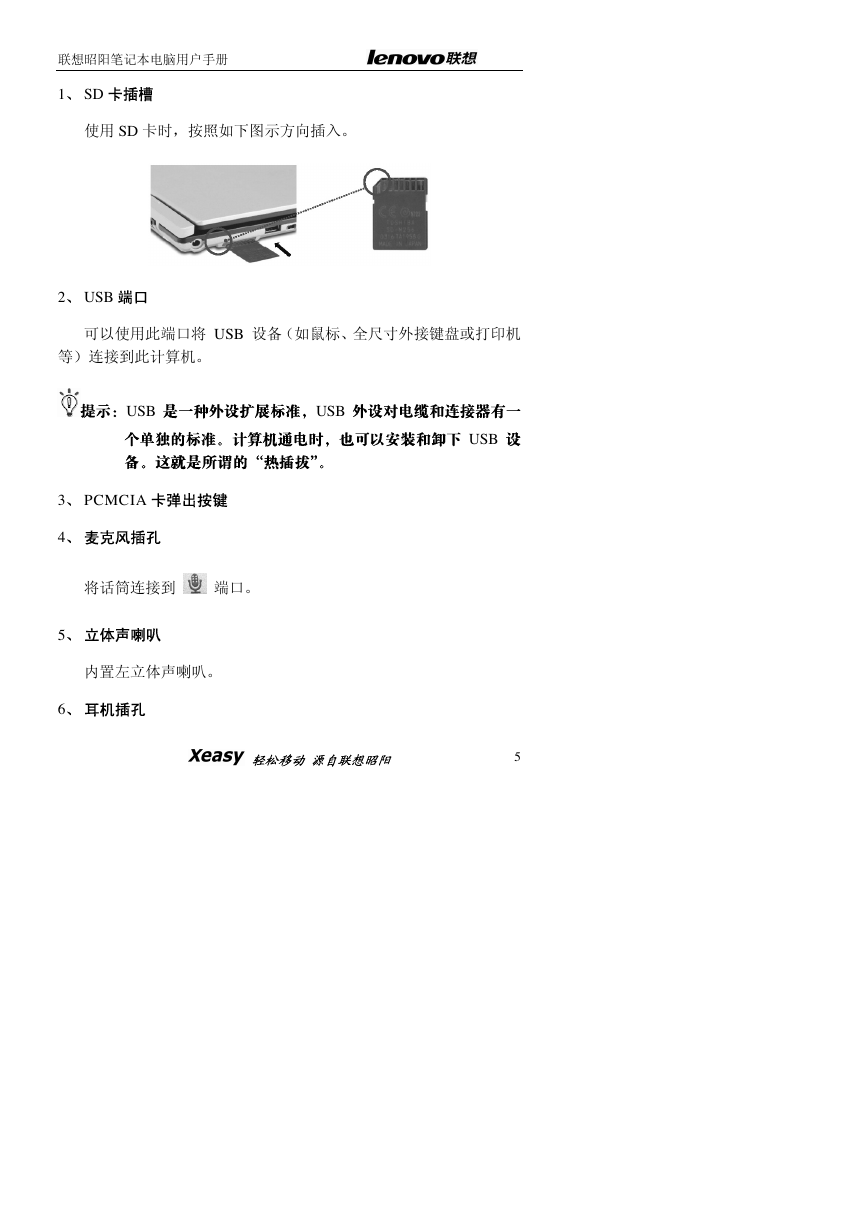

联想昭阳笔记本电脑用户手册 1、 SD 卡插槽 使用 SD 卡时,按照如下图示方向插入。 2、 USB 端口 可以使用此端口将 USB 设备(如鼠标、全尺寸外接键盘或打印机 等)连接到此计算机。 提示:USB 是一种外设扩展标准,USB 外设对电缆和连接器有一 个单独的标准。计算机通电时,也可以安装和卸下 USB 设 备。这就是所谓的“热插拔”。 3、 PCMCIA 卡弹出按键 4、 麦克风插孔 将话筒连接到 端口。 5、 立体声喇叭 内置左立体声喇叭。 6、 耳机插孔 轻松移动 源自联想昭阳 5

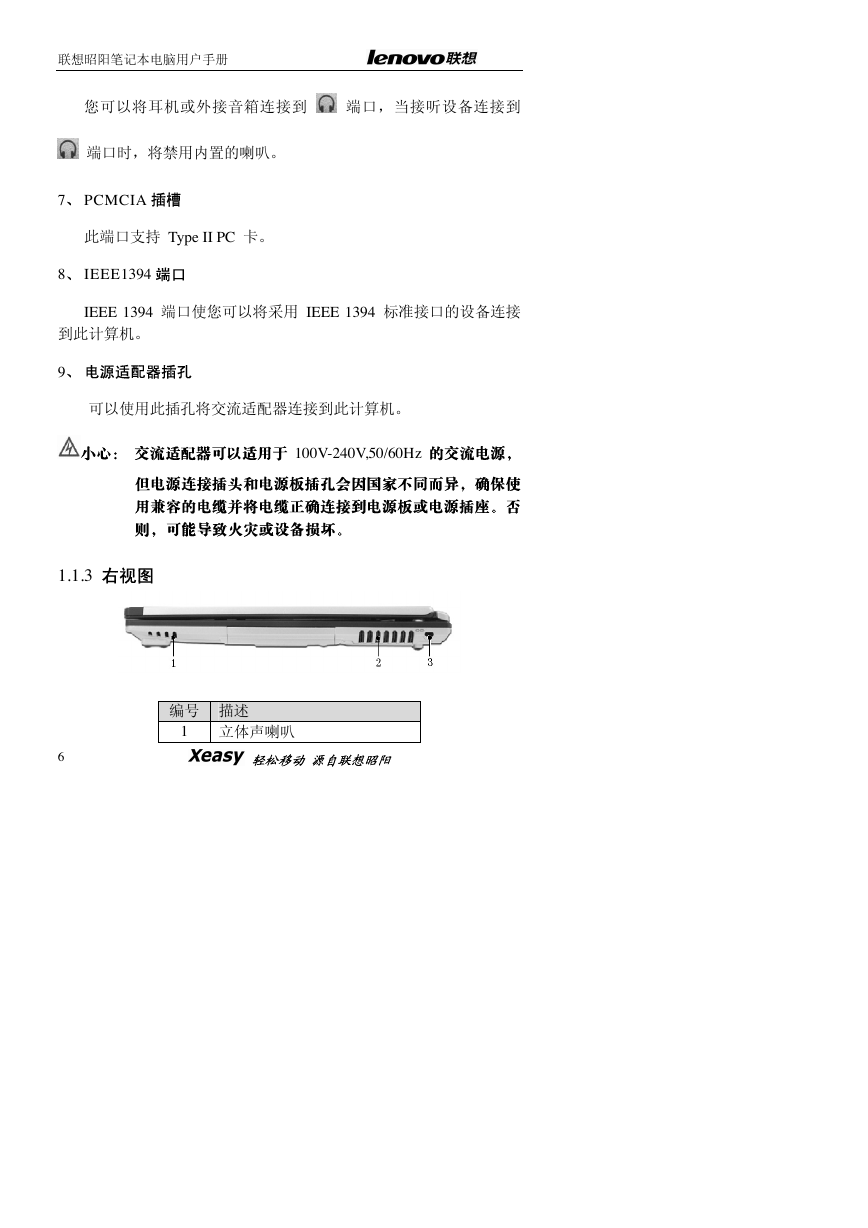

联想昭阳笔记本电脑用户手册 您可以将耳机或外接音箱连接到 端口,当接听设备连接到 端口时,将禁用内置的喇叭。 7、 PCMCIA 插槽 此端口支持 Type II PC 卡。 8、 IEEE1394 端口 IEEE 1394 端口使您可以将采用 IEEE 1394 标准接口的设备连接 到此计算机。 9、 电源适配器插孔 可以使用此插孔将交流适配器连接到此计算机。 小心: 交流适配器可以适用于 100V-240V,50/60Hz 的交流电源, 但电源连接插头和电源板插孔会因国家不同而异,确保使 用兼容的电缆并将电缆正确连接到电源板或电源插座。否 则,可能导致火灾或设备损坏。 1.1.3 右视图 编号 描述 1 立体声喇叭 6 轻松移动 源自联想昭阳

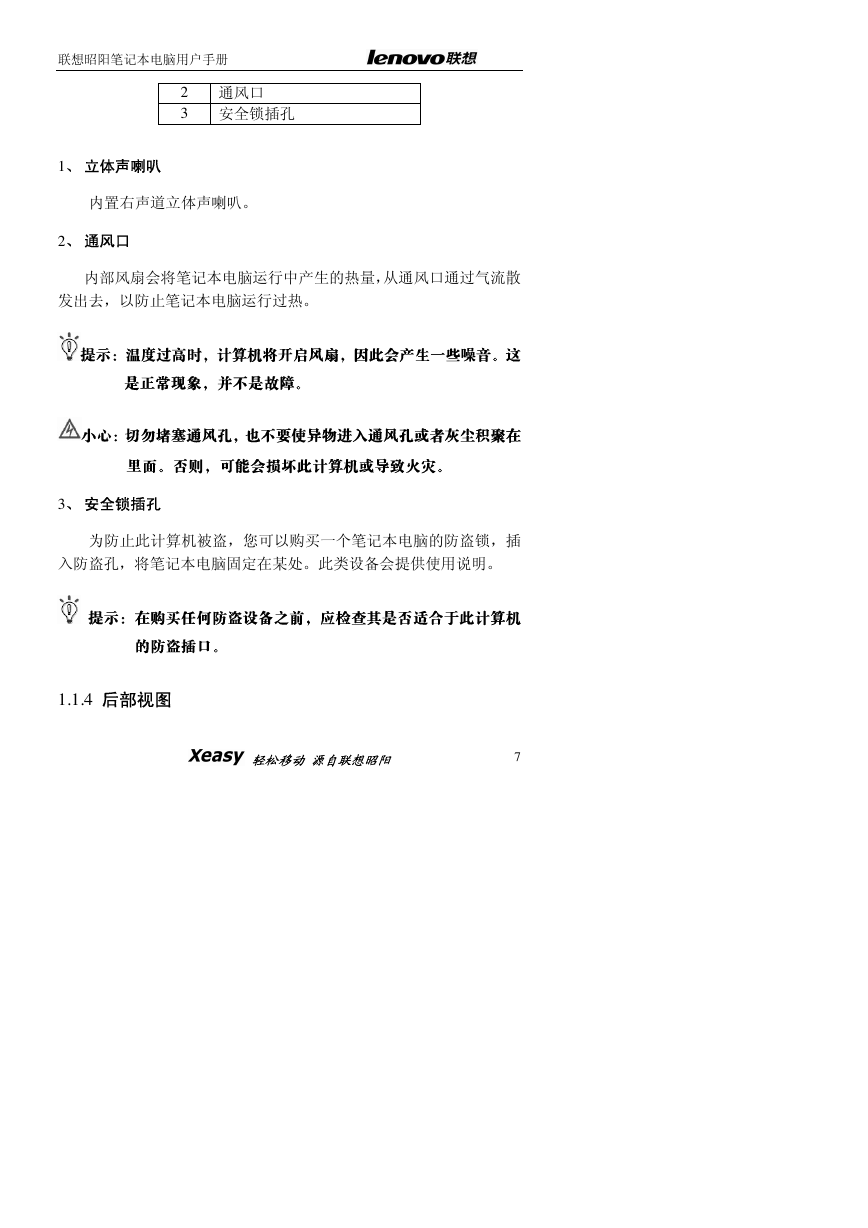

联想昭阳笔记本电脑用户手册 2 通风口 3 安全锁插孔 1、 立体声喇叭 内置右声道立体声喇叭。 2、 通风口 内部风扇会将笔记本电脑运行中产生的热量,从通风口通过气流散 发出去,以防止笔记本电脑运行过热。 提示:温度过高时,计算机将开启风扇,因此会产生一些噪音。这 是正常现象,并不是故障。 小心:切勿堵塞通风孔,也不要使异物进入通风孔或者灰尘积聚在 里面。否则,可能会损坏此计算机或导致火灾。 3、 安全锁插孔 为防止此计算机被盗,您可以购买一个笔记本电脑的防盗锁,插 入防盗孔,将笔记本电脑固定在某处。此类设备会提供使用说明。 提示:在购买任何防盗设备之前,应检查其是否适合于此计算机 的防盗插口。 1.1.4 后部视图 轻松移动 源自联想昭阳 7

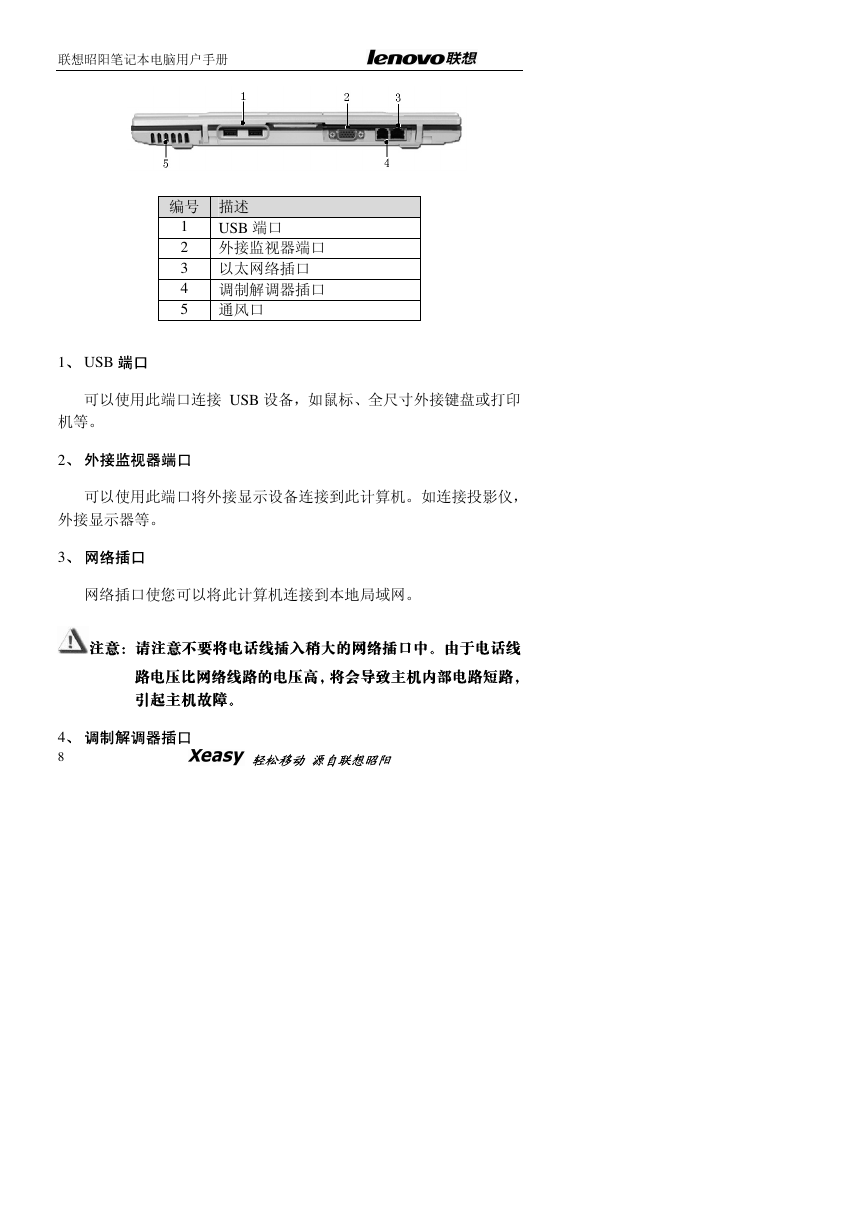

联想昭阳笔记本电脑用户手册 编号 描述 USB 端口 1 2 外接监视器端口 3 以太网络插口 4 调制解调器插口 5 通风口 1、 USB 端口 可以使用此端口连接 USB 设备,如鼠标、全尺寸外接键盘或打印 机等。 2、 外接监视器端口 可以使用此端口将外接显示设备连接到此计算机。如连接投影仪, 外接显示器等。 3、 网络插口 网络插口使您可以将此计算机连接到本地局域网。 注意:请注意不要将电话线插入稍大的网络插口中。由于电话线 路电压比网络线路的电压高,将会导致主机内部电路短路, 引起主机故障。 4、 调制解调器插口 8 轻松移动 源自联想昭阳
