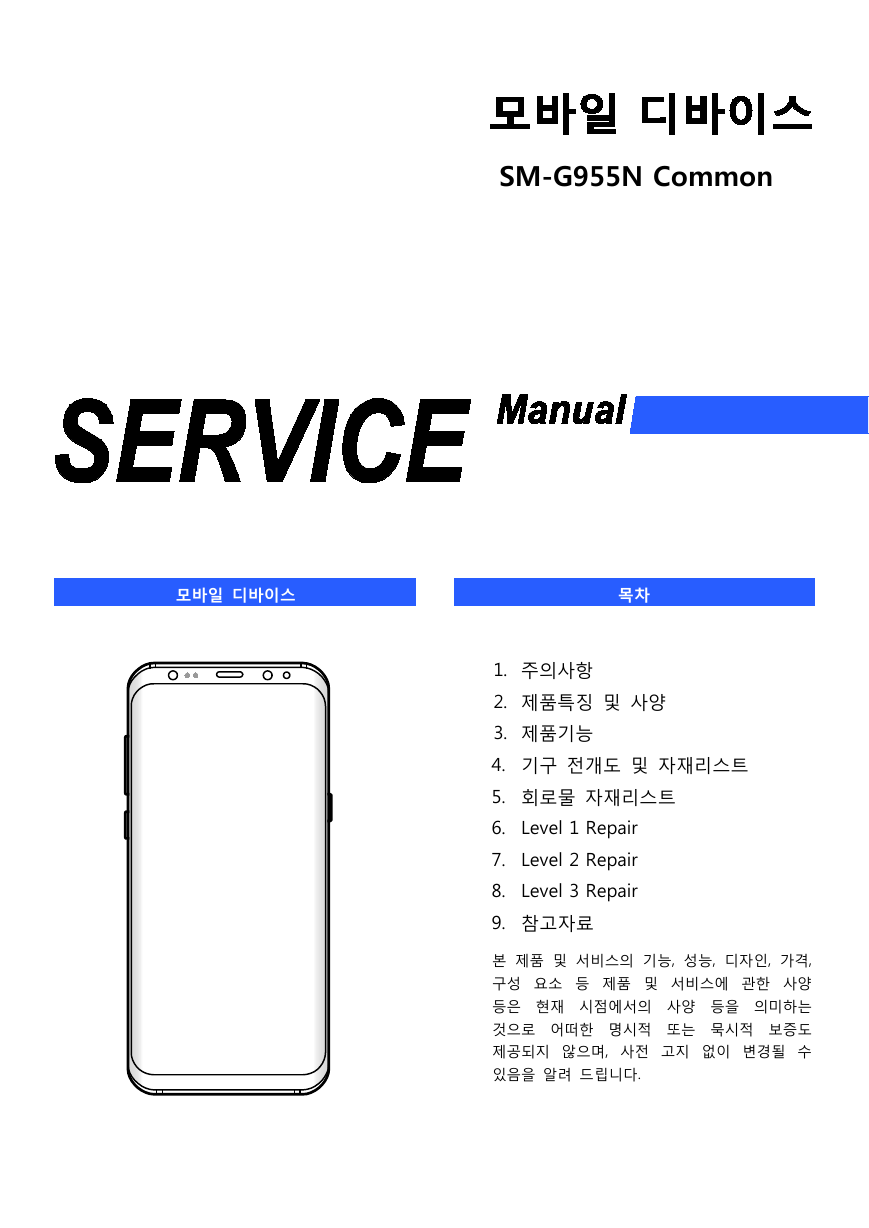

SM-G955N Common
모바일 디바이스
목차
1. 주의사항
2. 제품특징 및 사양
3. 제품기능
4. 기구 전개도 및 자재리스트
5. 회로물 자재리스트
6. Level 1 Repair
7. Level 2 Repair
8. Level 3 Repair
9. 참고자료
본 제품 및 서비스의 기능, 성능, 디자인, 가격,
구성 요소 등 제품 및 서비스에 관한 사양
등은 현재 시점에서의 사양 등을 의미하는
것으로 어떠한 명시적 또는 묵시적 보증도
제공되지 않으며, 사전 고지 없이 변경될 수
있음을 알려 드립니다.
1. 주의 사항

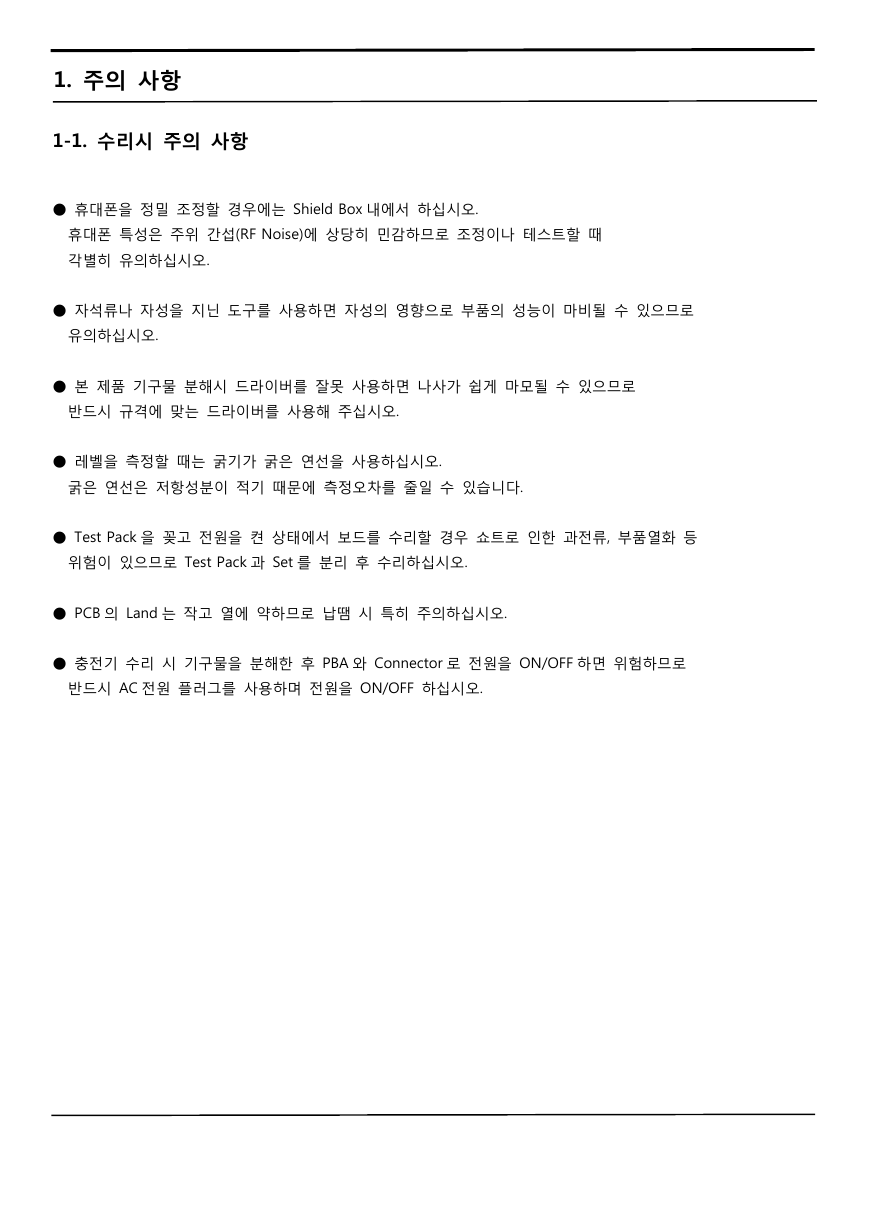

1-1. 수리시 주의 사항
● 휴대폰을 정밀 조정할 경우에는 Shield Box 내에서 하십시오.
휴대폰 특성은 주위 간섭(RF Noise)에 상당히 민감하므로 조정이나 테스트할 때
각별히 유의하십시오.
● 자석류나 자성을 지닌 도구를 사용하면 자성의 영향으로 부품의 성능이 마비될 수 있으므로
유의하십시오.
● 본 제품 기구물 분해시 드라이버를 잘못 사용하면 나사가 쉽게 마모될 수 있으므로
반드시 규격에 맞는 드라이버를 사용해 주십시오.
● 레벨을 측정할 때는 굵기가 굵은 연선을 사용하십시오.
굵은 연선은 저항성분이 적기 때문에 측정오차를 줄일 수 있습니다.
● Test Pack 을 꽂고 전원을 켠 상태에서 보드를 수리할 경우 쇼트로 인한 과전류, 부품열화 등
위험이 있으므로 Test Pack 과 Set 를 분리 후 수리하십시오.
● PCB 의 Land 는 작고 열에 약하므로 납땜 시 특히 주의하십시오.
● 충전기 수리 시 기구물을 분해한 후 PBA 와 Connector 로 전원을 ON/OFF 하면 위험하므로
반드시 AC 전원 플러그를 사용하며 전원을 ON/OFF 하십시오.
1. 주의 사항

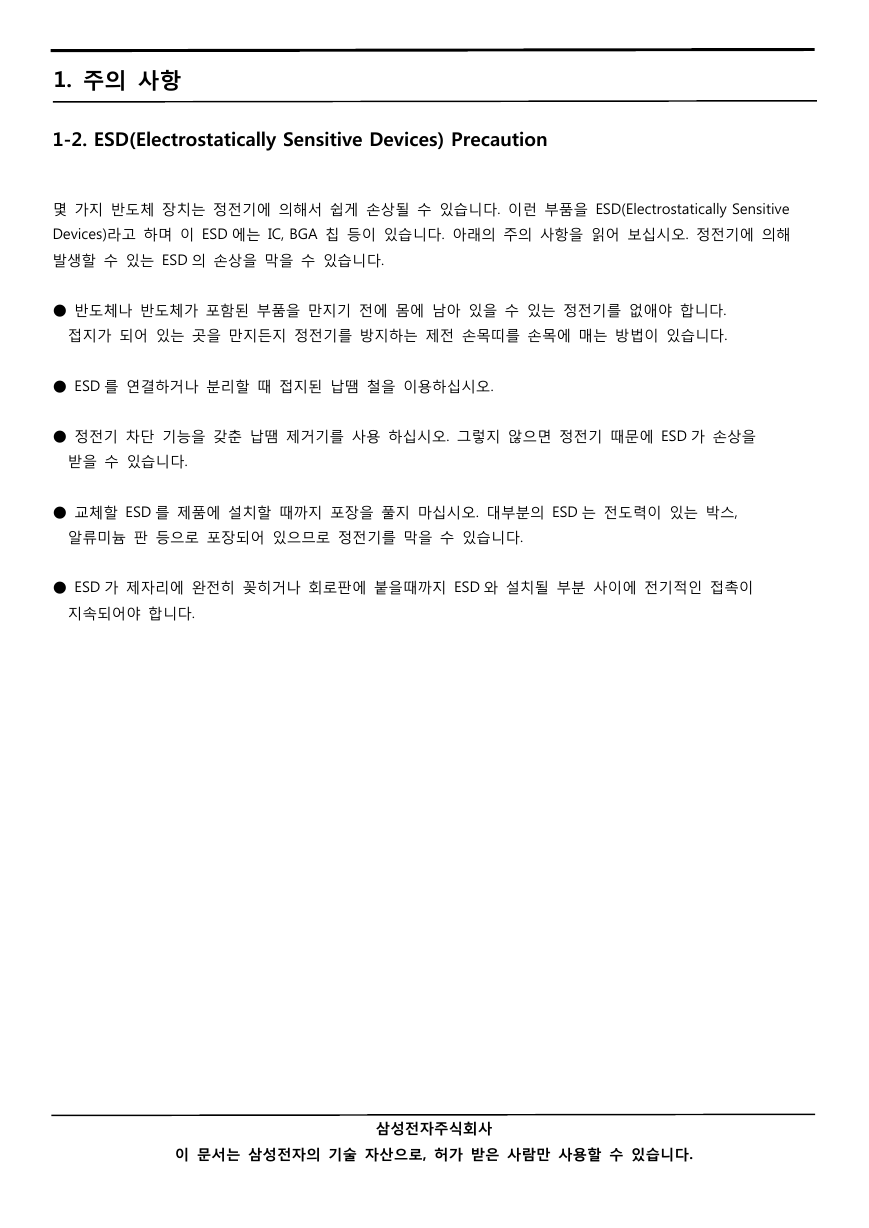

1-2. ESD(Electrostatically Sensitive Devices) Precaution
몇 가지 반도체 장치는 정전기에 의해서 쉽게 손상될 수 있습니다. 이런 부품을 ESD(Electrostatically Sensitive
Devices)라고 하며 이 ESD 에는 IC, BGA 칩 등이 있습니다. 아래의 주의 사항을 읽어 보십시오. 정전기에 의해
발생할 수 있는 ESD 의 손상을 막을 수 있습니다.
● 반도체나 반도체가 포함된 부품을 만지기 전에 몸에 남아 있을 수 있는 정전기를 없애야 합니다.
접지가 되어 있는 곳을 만지든지 정전기를 방지하는 제전 손목띠를 손목에 매는 방법이 있습니다.
● ESD 를 연결하거나 분리할 때 접지된 납땜 철을 이용하십시오.
● 정전기 차단 기능을 갖춘 납땜 제거기를 사용 하십시오. 그렇지 않으면 정전기 때문에 ESD 가 손상을
받을 수 있습니다.
● 교체할 ESD 를 제품에 설치할 때까지 포장을 풀지 마십시오. 대부분의 ESD 는 전도력이 있는 박스,
알류미늄 판 등으로 포장되어 있으므로 정전기를 막을 수 있습니다.
● ESD 가 제자리에 완전히 꽂히거나 회로판에 붙을때까지 ESD 와 설치될 부분 사이에 전기적인 접촉이
지속되어야 합니다.
이 문서는 삼성전자의 기술 자산으로, 허가 받은 사람만 사용할 수 있습니다.
삼성전자주식회사
2. 제품 특징 및 사양

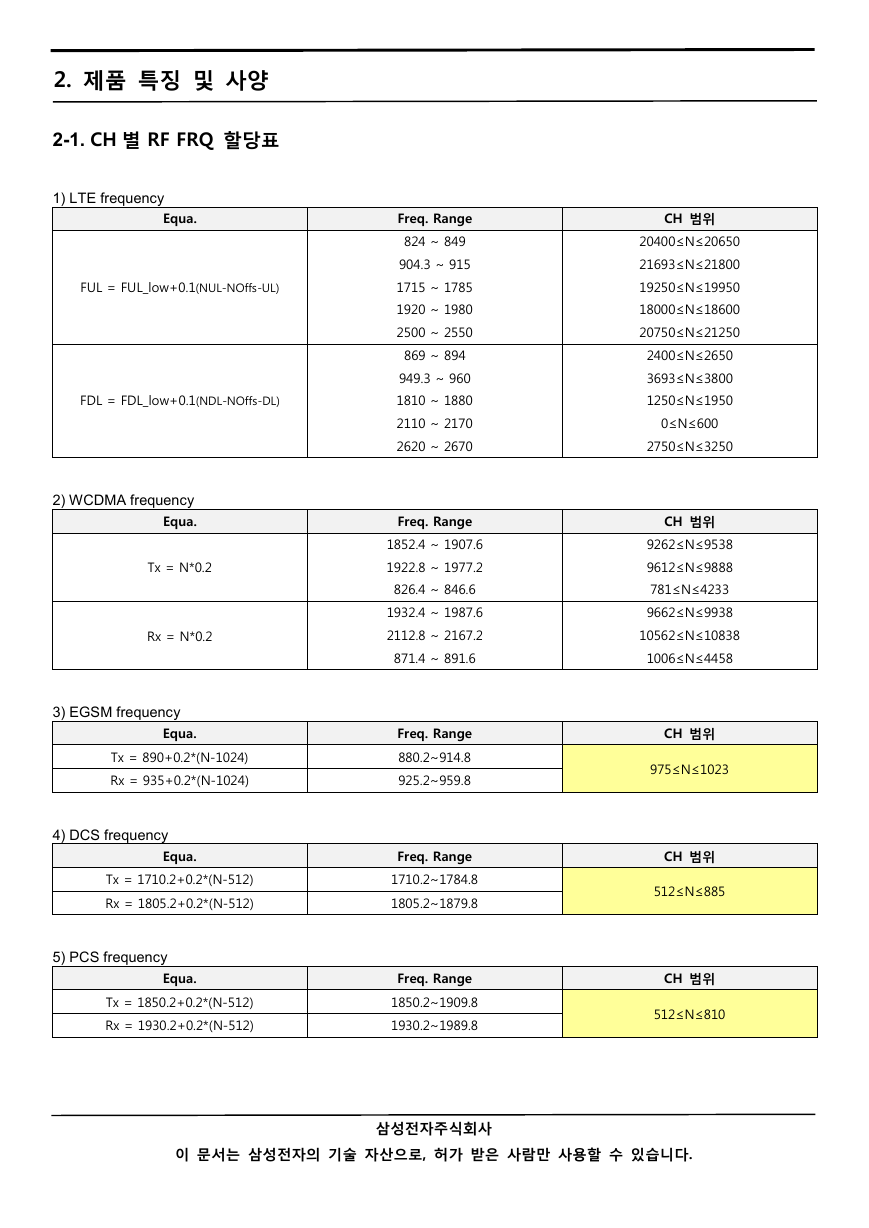

2-1. CH 별 RF FRQ 할당표
1) LTE frequency
Equa.
FUL = FUL_low+0.1(NUL-NOffs-UL)
FDL = FDL_low+0.1(NDL-NOffs-DL)
2) WCDMA frequency
Equa.
Tx = N*0.2
Rx = N*0.2
3) EGSM frequency
Equa.
Tx = 890+0.2*(N-1024)
Rx = 935+0.2*(N-1024)
4) DCS frequency
Equa.
Tx = 1710.2+0.2*(N-512)
Rx = 1805.2+0.2*(N-512)
5) PCS frequency
Equa.
Tx = 1850.2+0.2*(N-512)
Rx = 1930.2+0.2*(N-512)
Freq. Range
824 ~ 849
904.3 ~ 915
1715 ~ 1785
1920 ~ 1980
2500 ~ 2550
869 ~ 894
949.3 ~ 960
1810 ~ 1880
2110 ~ 2170
2620 ~ 2670
Freq. Range
1852.4 ~ 1907.6
1922.8 ~ 1977.2
826.4 ~ 846.6
1932.4 ~ 1987.6
2112.8 ~ 2167.2
871.4 ~ 891.6
Freq. Range
880.2~914.8
925.2~959.8
Freq. Range
1710.2~1784.8
1805.2~1879.8
Freq. Range
1850.2~1909.8
1930.2~1989.8
CH 범위
20400≤N≤20650
21693≤N≤21800
19250≤N≤19950
18000≤N≤18600
20750≤N≤21250
2400≤N≤2650
3693≤N≤3800
1250≤N≤1950
0≤N≤600
2750≤N≤3250
CH 범위
9262≤N≤9538
9612≤N≤9888
781≤N≤4233
9662≤N≤9938
10562≤N≤10838
1006≤N≤4458
CH 범위
975≤N≤1023
CH 범위
512≤N≤885
CH 범위
512≤N≤810
삼성전자주식회사
이 문서는 삼성전자의 기술 자산으로, 허가 받은 사람만 사용할 수 있습니다.
2. 제품 특징 및 사양

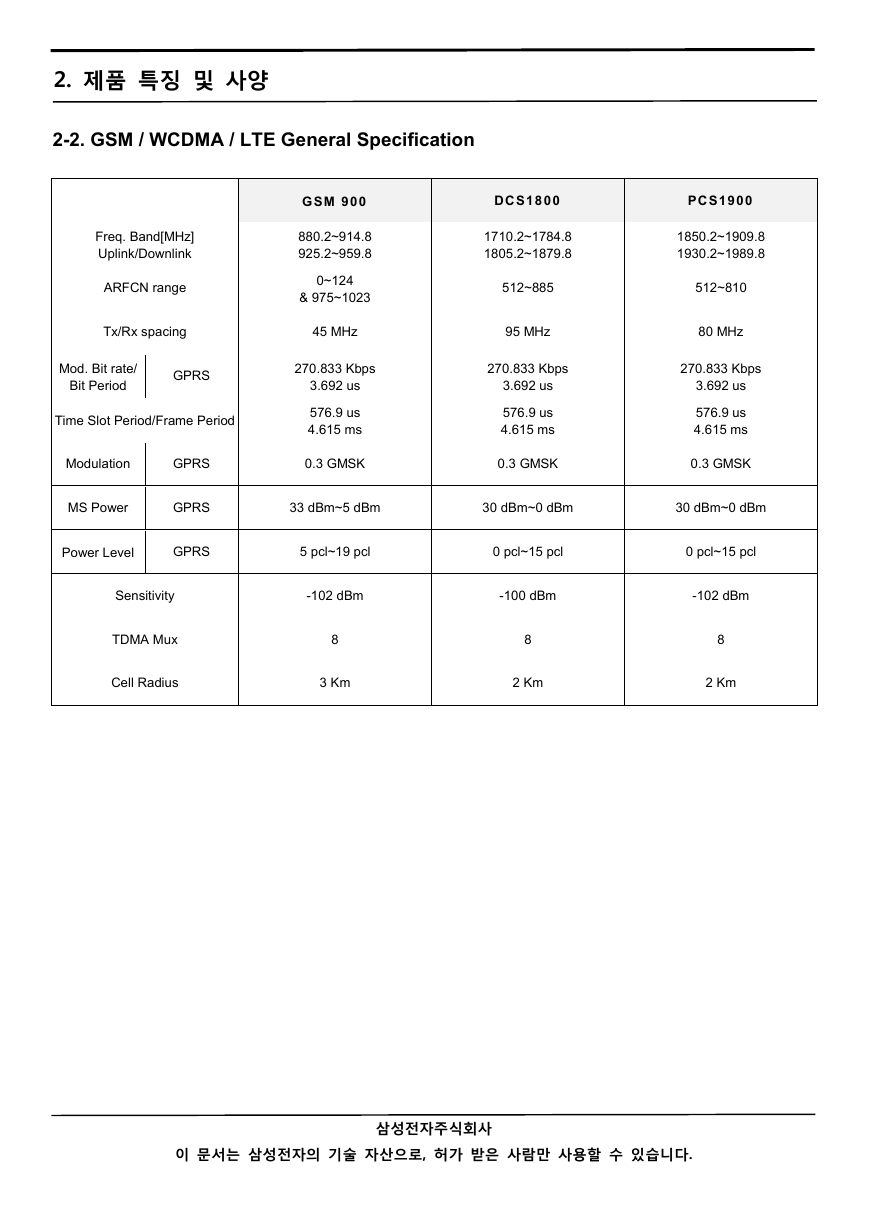

2-2. GSM / WCDMA / LTE General Specification
Freq. Band[MHz]
Uplink/Downlink
ARFCN range
Tx/Rx spacing
Mod. Bit rate/
Bit Period
GPRS
Time Slot Period/Frame Period
Modulation
GPRS
GSM 900
880.2~914.8
925.2~959.8
0~124
& 975~1023
45 MHz
270.833 Kbps
3.692 us
576.9 us
4.615 ms
0.3 GMSK
DCS1800
1710.2~1784.8
1805.2~1879.8
512~885
95 MHz
270.833 Kbps
3.692 us
576.9 us
4.615 ms
0.3 GMSK
PCS1900
1850.2~1909.8
1930.2~1989.8
512~810
80 MHz
270.833 Kbps
3.692 us
576.9 us
4.615 ms
0.3 GMSK
MS Power
GPRS
33 dBm~5 dBm
30 dBm~0 dBm
30 dBm~0 dBm
Power Level
GPRS
5 pcl~19 pcl
0 pcl~15 pcl
0 pcl~15 pcl
Sensitivity
TDMA Mux
Cell Radius
-102 dBm
-100 dBm
-102 dBm
8
3 Km
8
2 Km
8
2 Km
삼성전자주식회사
이 문서는 삼성전자의 기술 자산으로, 허가 받은 사람만 사용할 수 있습니다.
2. 제품 특징 및 사양
Freq. Band[MHz]
Uplink/Downlink
ARFCN range
Tx/Rx spacing
Mod. Bit rate/
Bit Period
WCDMA
BAND1
1922.8~1977.2
2112.8~2167.2
9612~9888
10562~10838
190MHz
WCDMA
BAND2
1852.4~1907.6
1932.4~1987.6
9262~9538
9662~9938
80MHz
WCDMA
BAND5
826.4~846.6
871.4~891.6
781~4233
1006~4458
45MHz
3.84 Mcps/s
3.84 Mcps/s
3.84 Mcps/s
Time Slot Period/Frame Period
10ms
Modulation
MS Power
Power Level
Sensitivity
TDMA Mux
Cell Radius
UL : HQPSK
DL : QPSK
Max:23.5dBm
(+1~-3)dBm
Min:<-50dBm
Class3
10ms
UL : HQPSK
DL : QPSK
Max:22.5dBm
(+1~-3)dBm
Min:<-50dBm
Class3
10ms
UL : HQPSK
DL : QPSK
Max:22.5dBm
(+1~-3)dBm
Min:<-50dBm
Class3
-106.7dBm
-104.7dBm
-104.7dBm
-
-
-
-
-
-
삼성전자주식회사
이 문서는 삼성전자의 기술 자산으로, 허가 받은 사람만 사용할 수 있습니다.

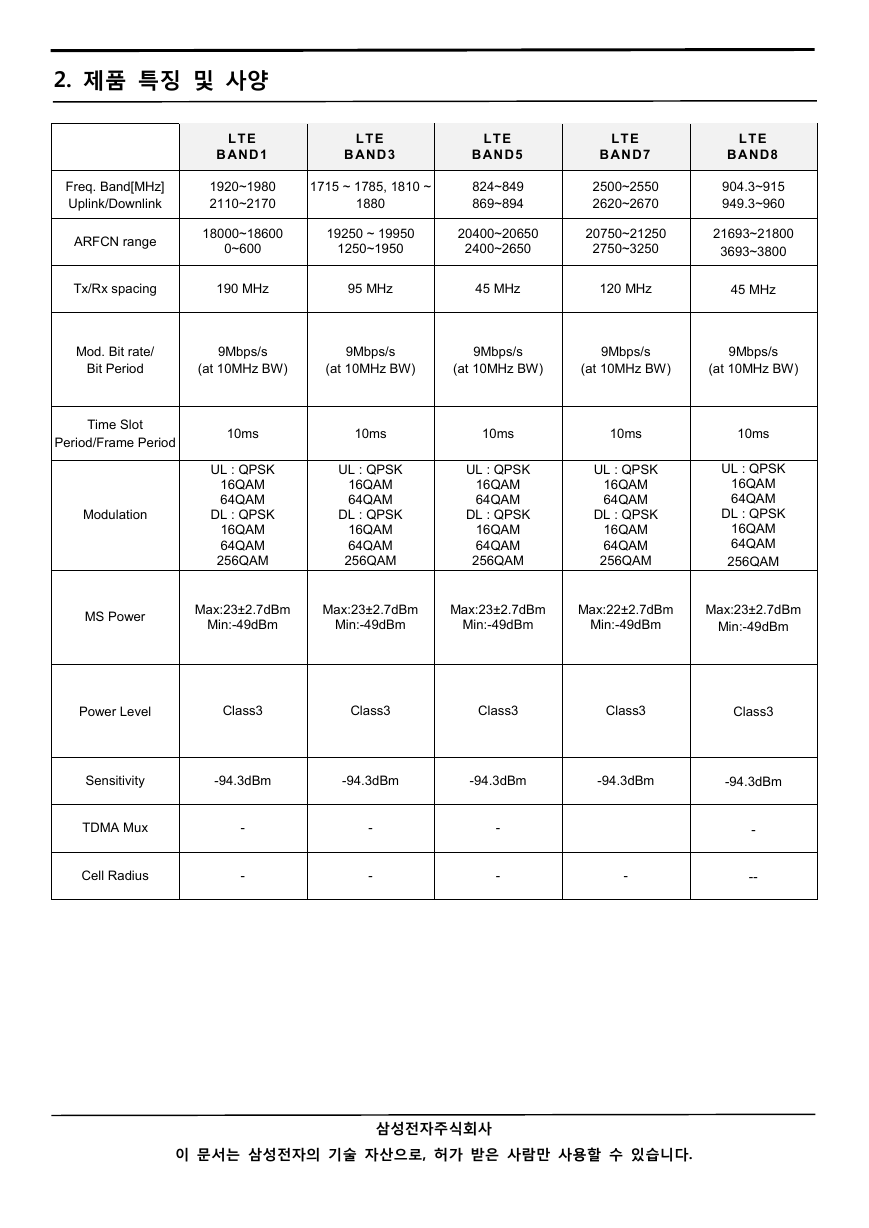

2. 제품 특징 및 사양
Freq. Band[MHz]
Uplink/Downlink
ARFCN range
LTE
BAND1
1920~1980
2110~2170
LTE
BAND3
1715 ~ 1785, 1810 ~
1880
LTE
BAND5
824~849
869~894
LTE
BAND7
2500~2550
2620~2670
18000~18600
0~600
19250 ~ 19950
1250~1950
20400~20650
2400~2650
20750~21250
2750~3250
LTE
BAND8
904.3~915
949.3~960
21693~21800
3693~3800
Tx/Rx spacing
190 MHz
95 MHz
45 MHz
120 MHz
45 MHz
Mod. Bit rate/
Bit Period
9Mbps/s
9Mbps/s
9Mbps/s
9Mbps/s
9Mbps/s
(at 10MHz BW)
(at 10MHz BW)
(at 10MHz BW)
(at 10MHz BW)
(at 10MHz BW)
Time Slot
Period/Frame Period
Modulation
10ms
10ms
10ms
10ms
10ms
UL : QPSK
16QAM
64QAM
DL : QPSK
16QAM
64QAM
256QAM
UL : QPSK
16QAM
64QAM
DL : QPSK
16QAM
64QAM
256QAM
UL : QPSK
16QAM
64QAM
DL : QPSK
16QAM
64QAM
256QAM
UL : QPSK
16QAM
64QAM
DL : QPSK
16QAM
64QAM
256QAM
UL : QPSK
16QAM
64QAM
DL : QPSK
16QAM
64QAM
256QAM
MS Power
Max:23±2.7dBm
Min:-49dBm
Max:23±2.7dBm
Min:-49dBm
Max:23±2.7dBm
Min:-49dBm
Max:22±2.7dBm
Min:-49dBm
Max:23±2.7dBm
Min:-49dBm
Power Level
Class3
Class3
Class3
Class3
Class3
Sensitivity
-94.3dBm
-94.3dBm
-94.3dBm
-94.3dBm
-94.3dBm
TDMA Mux
Cell Radius
-
-
-
-
-
-
-
-
--
