昊锐 电路图.pdf

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：6.60M 资料格式：pdf 举报 版权申诉
第1页 / 共263页
第2页 / 共263页
第3页 / 共263页
第4页 / 共263页
第5页 / 共263页
第6页 / 共263页
第7页 / 共263页
第8页 / 共263页
资料共263页，剩余部分请下载后查看
    00-电路图说明

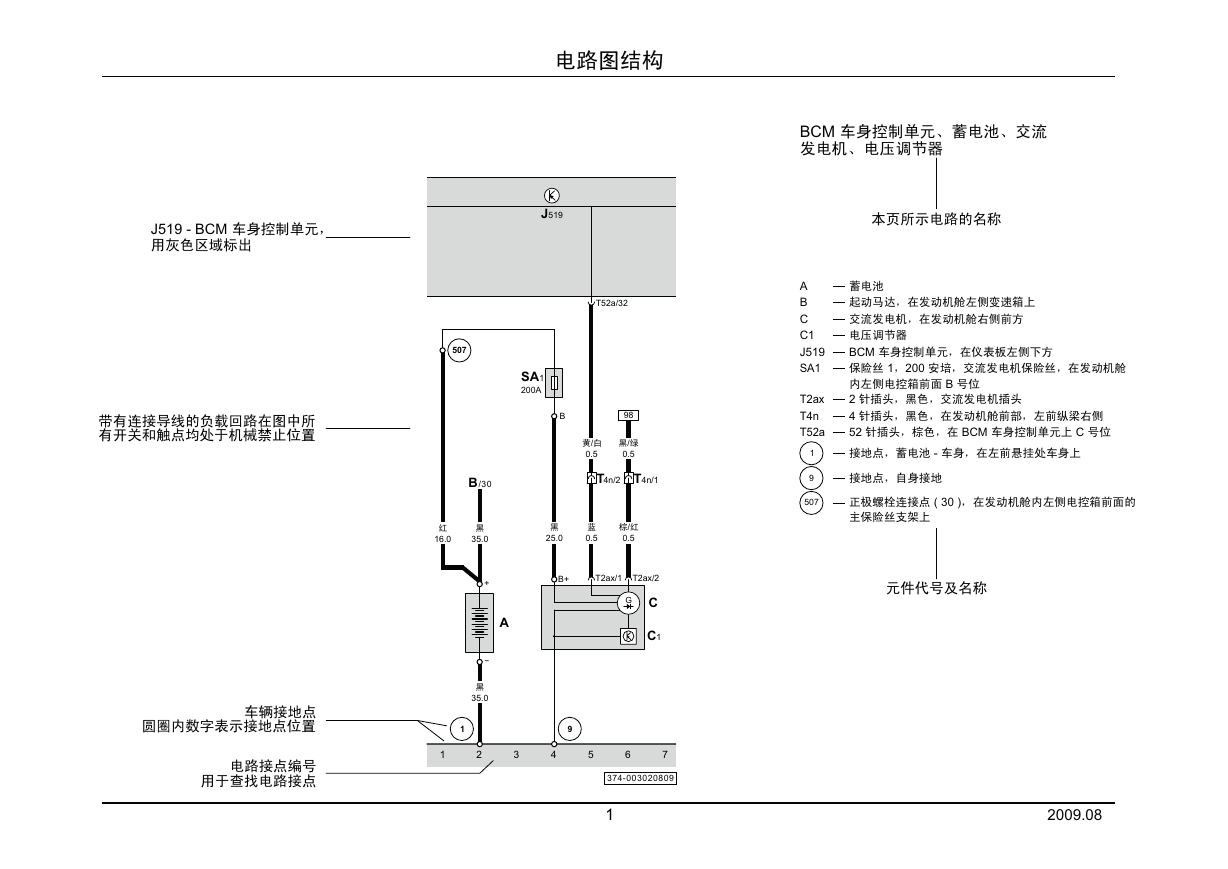

    00-01电路图结构

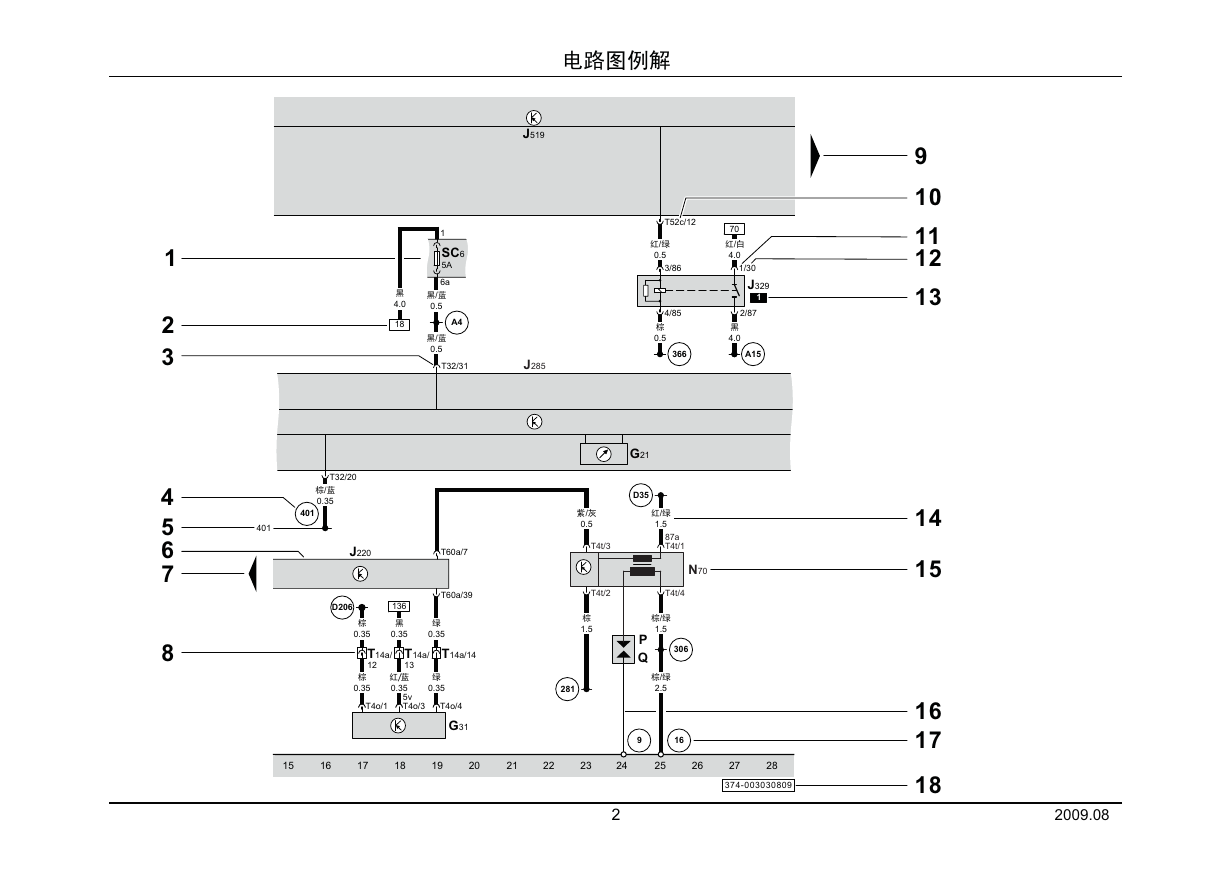

    00-02电路图例解

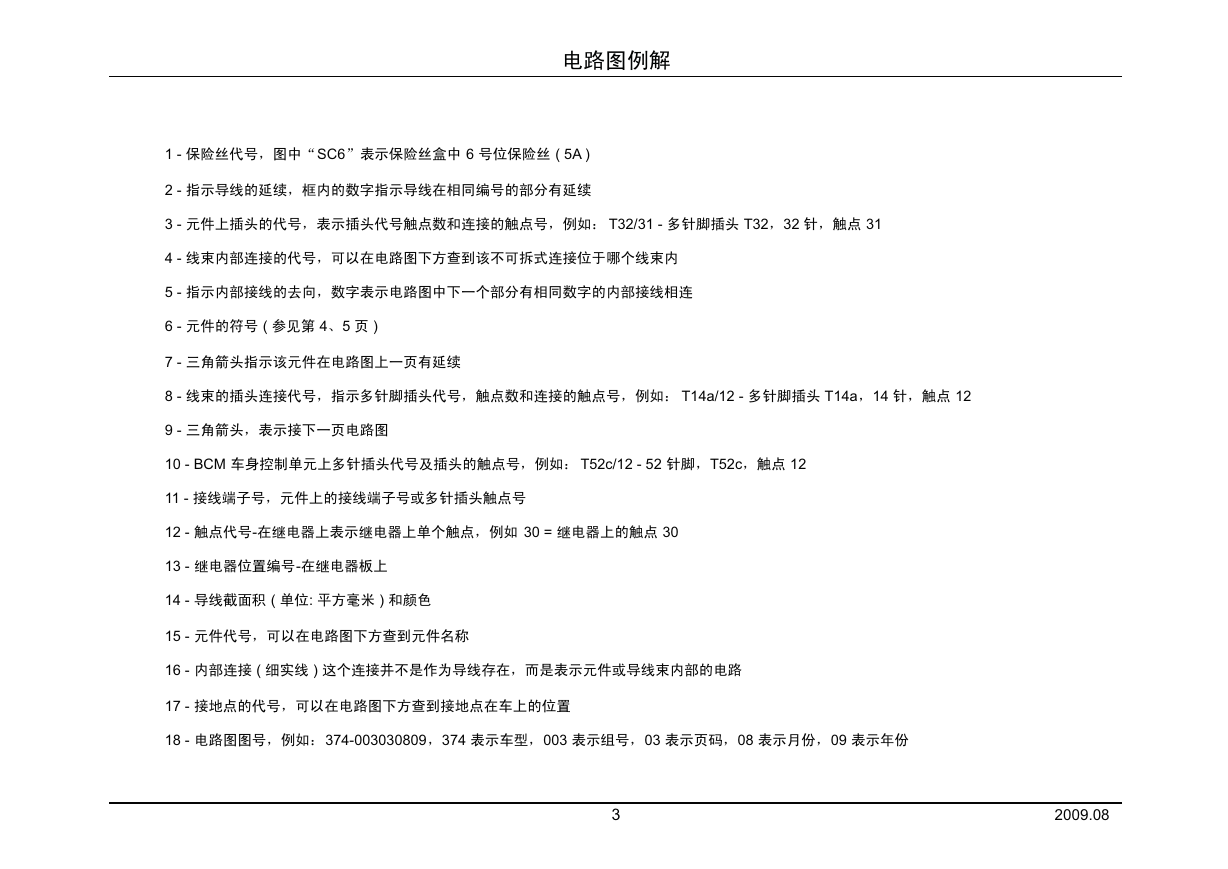

    00-03电路图例解

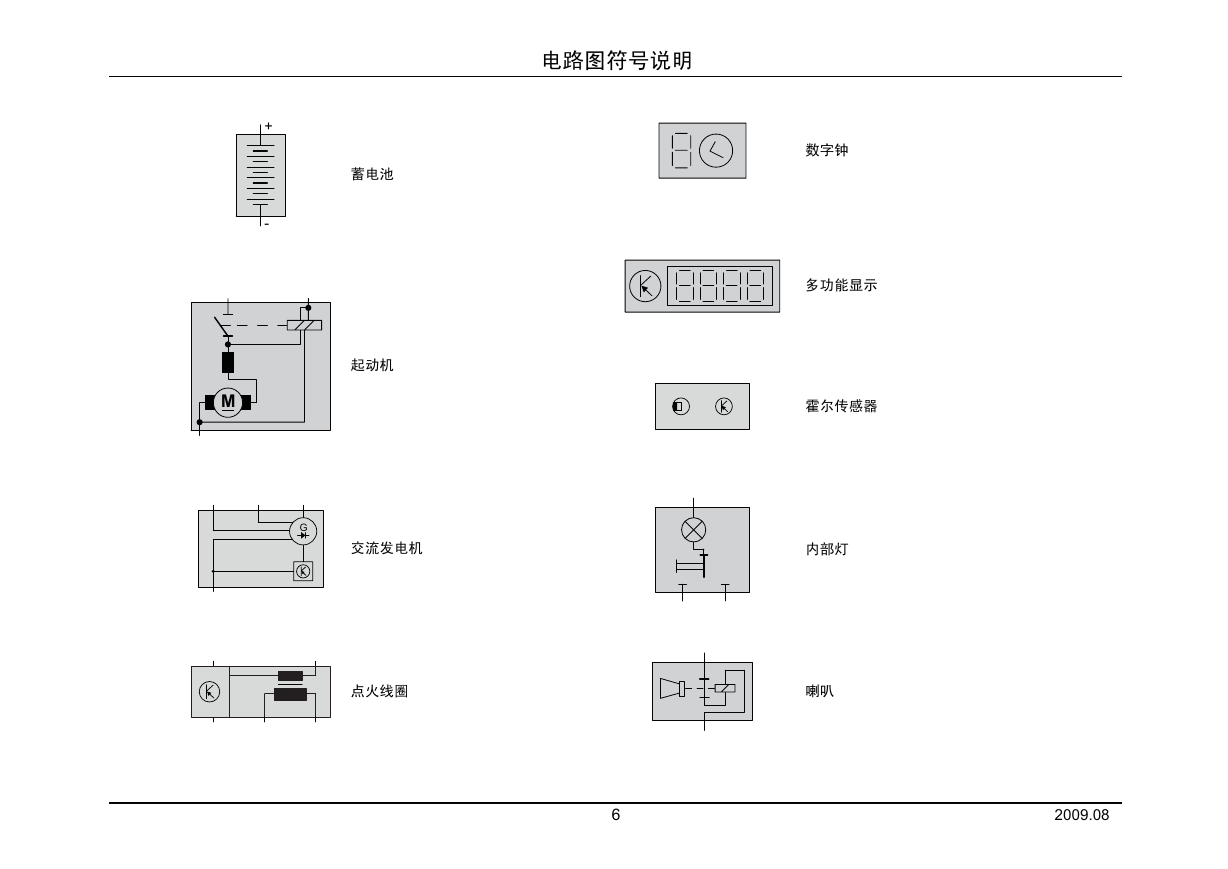

    00-04电路图符号说明

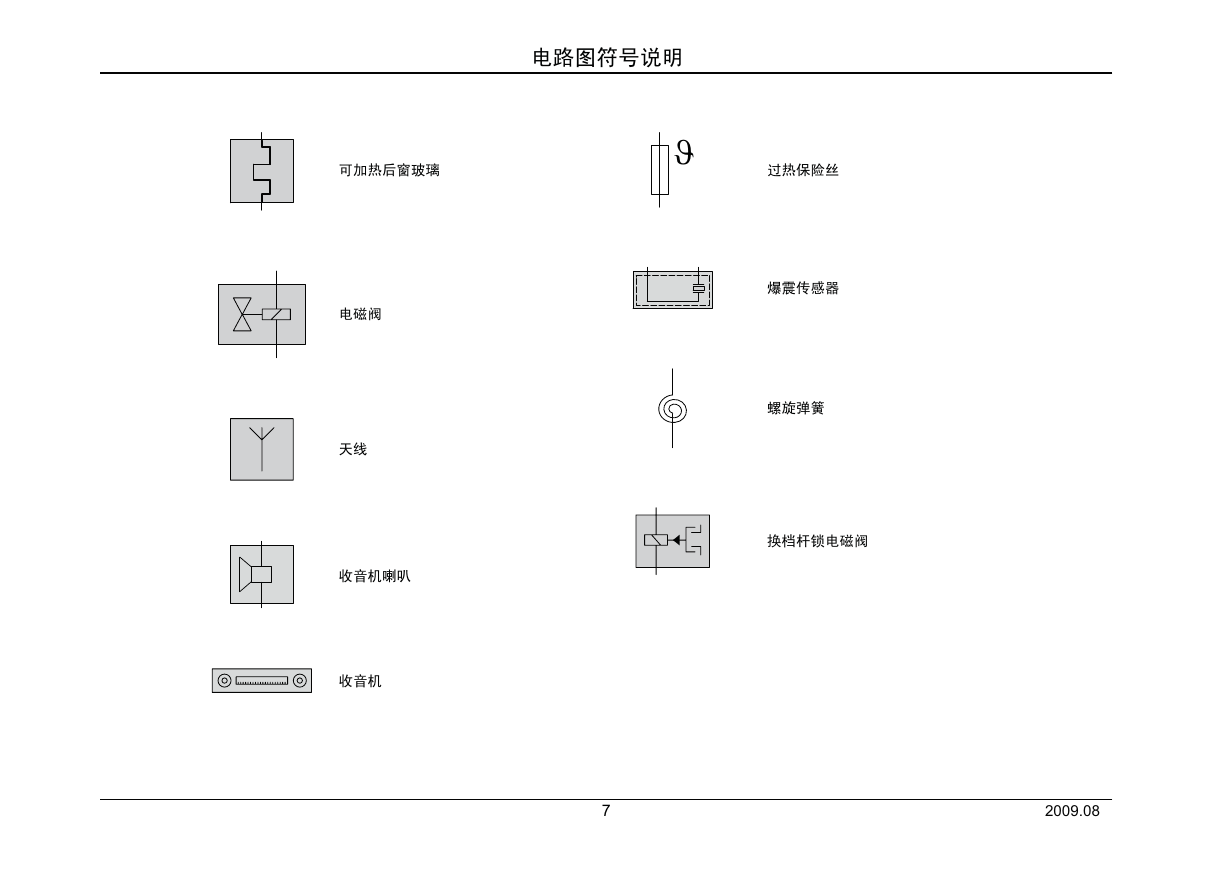

    00-05电路图符号说明
    00-06电路图符号说明
    00-07电路图符号说明

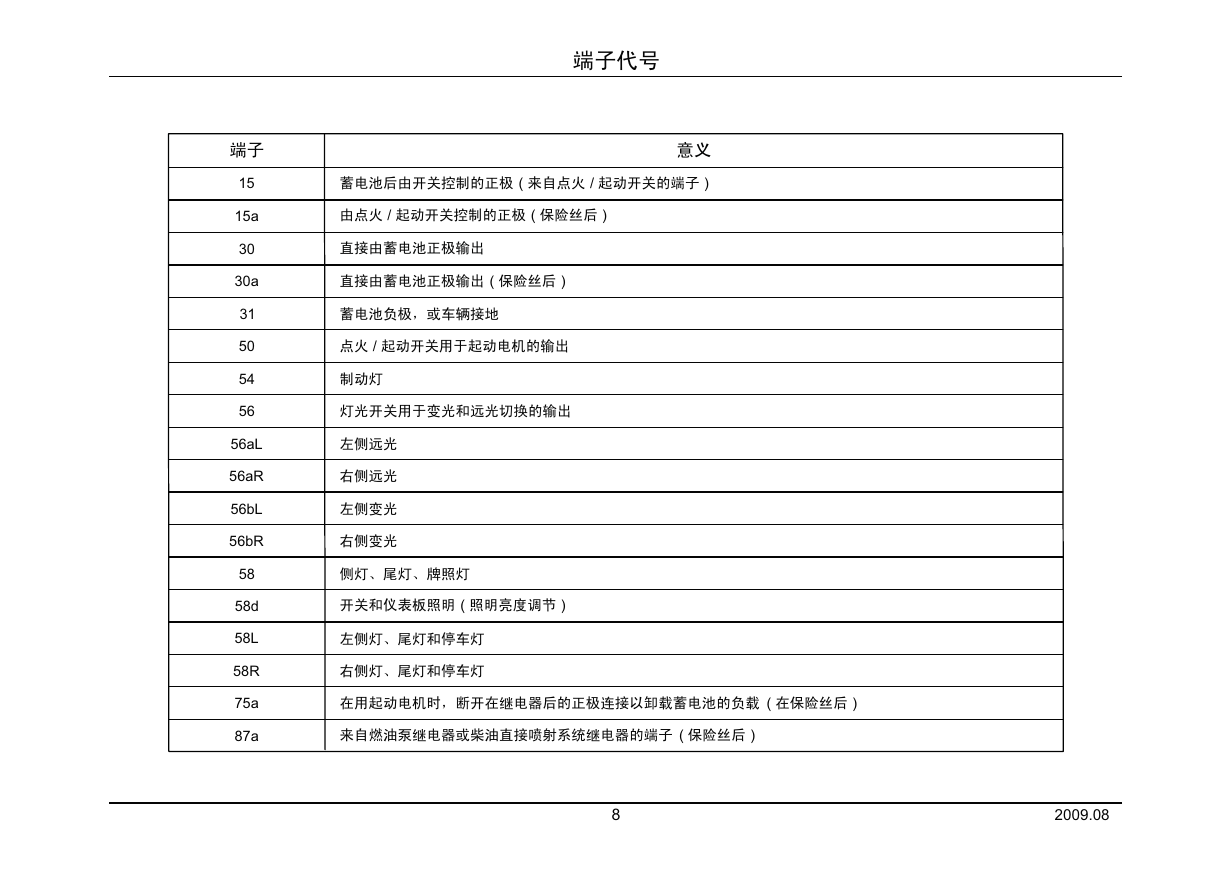

    00-08端子代号
    00-09端子代号
    01-基本配置电路图
    1.基本配置电路图
    2.BCM车身控制单元、蓄电池、交流发电机、电压调节器
    3.BCM车身控制单元
    4.BCM车身控制单元、总线端15供电继电器、总线端75供电继电器
    5.BCM车身控制单元
    6.保险丝
    7.保险丝
    8.左前雾灯、左侧停车灯、左侧近光灯、左侧远光灯、左前转向信号灯、左大灯光线调节电机
    9.右侧前雾灯、右侧停车灯、右侧近光灯、右侧远光灯、有的转向信号灯、右大灯光线调节电机
    10.车灯开关、雾灯开关、车灯开关照明
    11.大灯清洗装置继电器、大灯清洗泵、仪表板出风口照明、左侧后座区出风口照明
    12.尾灯、转向信号灯、刹车灯和尾灯、12V插座
    13.开关和仪表照明调节器、大灯光线水平调整调节器、制动踏板开关、刹车灯开关、大灯照明距离调节器照明
    14.转向柱电子装置控制单元、间歇式刮水器运行开关、车窗玻璃刮水器间歇运行调节器、车窗玻璃刮水器开关
    15.转向柱电子控制单元、点火启动开关
    16.转向信号灯开关、变光开关、安全气囊螺旋弹簧、信号喇叭控制
    17.BCM、数字钟
    18.双音喇叭继电器、倒车灯开关、喇叭
    19.后雾灯、倒车灯、牌照灯
    20.高位刹车灯、脚部空间灯
    21.刮水器马达控制单元、车窗玻璃刮水器马达、车窗玻璃清洗泵、报警按钮、闪烁报警装置指示灯、按钮照明
    22.可加热后窗玻璃继电器、导线中的调频滤波器、喷嘴加热电阻、可加热后窗玻璃、滤波器电容
    23.车内照明灯、阅读灯、中控台照明、滑动天窗开关照明、按钮照明
    24.化妆镜接触开关、照明式化妆镜、手套箱照明、行李箱照明
    25.点烟器、右侧后座区出风口照明、后部中间烟灰缸照明、点烟器照明
    26.J285、防盗锁止系统识读线圈、手制动控制开关、制动液液位报警开关、防盗锁止系统控制单元、制动系统指示灯、前雾灯指示灯、ABS指示灯
    27.组合仪表中带显示的控制单元、冷却液不足显示传感器、车窗清洗液位传感器、燃油储备显示、冷却液温度表、冷却液温度不足显示指示灯、轮胎压力监控显示指示灯、清洗液不足指示灯
    28.转速表、车速表、蜂鸣器、电控节气门故障信号灯、发电机指示灯、油压指示灯、排气指示灯、组合仪表照明、数字钟、里程表
    29.燃油存量指示灯、转向信号灯指示灯、近光灯指示灯、后雾灯指示灯、GRA指示灯、油位指示灯、安全气囊指示灯、换挡杆锁止指示灯、电动机械转向助力器指示灯、稳定程序指示灯、ASR ESP、多功能显示器调用按钮、复位按钮
    30.数据总线诊断接口、多功能显示器、制动摩擦片指示灯、安全带报警系统指示灯、车门打开指示灯、灯泡故障指示灯、近光灯和尾灯指示灯、选档杆位置显示屏、后行李箱盖打开指示灯
    31.数据总线诊断接口、自诊断接口插头
    32.BCM车身控制单元、数据总线诊断接口
    02-舒适系统电路图
    1.舒适系统电路图
    2.BCM车身控制单元
    3.驾驶员侧车门控制单元、车窗升降器连锁开关、车窗升降器开关、按钮照明
    4.后视镜调节开关、后视镜调节转换开关、后视镜内折开关、车外后视镜加热按钮、中央门锁指示灯SAFE、后视镜调节开关照明
    5.驾驶员侧车窗升降器马达
    6.驾驶员侧车门控制单元、驾驶员侧中央门锁闭锁单元、驾驶员侧车门接触开关、驾驶员车门中央门锁马达
    7.驾驶员侧外后视镜调节马达、可加热外后视镜、外后视镜内的等车照明灯、外后视镜转向信号灯
    8.驾驶员侧车门控制单元、外后视镜调节马达、可加热车外后视镜、外后视镜信号灯
    9.前座乘客侧车门控制单元、升降器开关、按钮照明
    10.前座乘客侧控制单元、中央门锁闭锁单元、车门接触开关、车门中央门锁马达
    11.BCM车身控制单元、前座乘客侧车门控制单元、前座乘客侧车窗升降器马达
    12.前座乘客侧车门控制单元、外后视镜转向信号灯、调节马达、折叠马达、可加热车外后视镜、车外后视镜内的登车照明灯
    13.前座乘客侧车门控制单元、外后视镜调节马达、可加热外后视镜、外后视镜转向信号灯
    14.左后车门控制单元、左后车窗升降器马达
    15.左后车门控制单元、左后中央门锁闭锁单元、左后车窗升降器开关、左后车门接触开关、左后车门中央门锁马达、按钮照明
    16.右后车门控制单元、右后车窗升降器马达
    17.右后车门控制单元、右后中央门锁闭锁单元、右后车窗升降器开关、右后车门接触开关、右后车门中央门锁马达、按钮照明
    18.BCM车身控制单元、后行李箱盖闭锁单元、后行李箱盖关闭开关、后行李箱盖中央门锁马达、后行李箱盖把手开锁按钮、双断式后盖按钮
    19.BCM车身控制单元、关闭辅助功能极限开关、油箱盖板联接装置马达、后盖关闭辅助电机、左后该连接电机
    20.BCM车身控制单元、右后该连接电机、中央门锁和防盗报警装置天线
    03-发动机表示字母CEA、CGM电路图
    1.发动机标识字母CEA、CGM电路图
    2.蓄电池、起动马达、交流发电机、电压调节器
    3.总线端15供电继电器、总线端50供电继电器
    4.转向柱电子装置控制单元、点火启动开关、GRA开关、GRA按钮（套件）
    5.转向柱电子控制单元、Motronic供电继电器
    6.BCM车身控制单元、启动燃油泵继电器
    7.保险丝
    8.Motronic发动机控制单元
    9.发动机控制单元、带功率输出级的点火线圈、火花塞、火花塞插头
    10.发动机控制单元、带功率输出级的点火线圈、发动机转速传感器、火花塞、火花塞插头
    11.霍尔传感器、爆震传感器、进气管风门电位计
    12.增压压力传感器、进气温度传感器、燃油压力传感器
    13.喷嘴
    14.增压压力限制电磁阀、活性炭容器装置电磁阀、凸轮轴调节阀、机油压力调节阀、涡轮增压器循环空气阀、进气管风门气流控制阀
    15.氧传感器、氧传感器加热装置
    16.节气门控制单元、油门踏板位置传感器、节气门驱动装置、节气门驱动装置角度传感器
    17.水箱出口冷却液温度传感器、空气质量计、离合器位置传感器、进气温度传感器-2-
    18.刹车灯开关、制动踏板开关、循环泵继电器、冷却液继续循环泵
    19.燃油泵控制单元、燃油压力调节阀、燃油存量传感器、燃油泵
    20.自诊断接口
    21.数据总线诊断接口
    22.BCM、J285、J533、多功能显示器
    23.J285、燃油存量传感器2、冷却液不足显示传感器、燃油储备显示、油位指示灯、燃油存量指示灯、冷却液温度-冷却液不足显示指示灯、冷却液温度表、转速表、排气警示灯、电控节气门故障信号灯、组合仪表照明灯、里程表
    24.J285、油位-油温传感器、油压开关、车速表、发电机指示灯、油压指示灯、GRA指示灯、蜂鸣器
    04-6当手自一体变速箱标识字母KGV、KGU电路图
    1.6档自动变速箱标识字母KGV、KGU
    2.蓄电池
    3.总线端15供电继电器、转向柱电子装置控制单元、点火钥匙防拔出锁电磁阀
    4.自动变速箱控制单元、多功能开关
    5.J217、电磁阀
    6.J217、G93、G182、G195
    7.J217、F319、N110、F189
    8.J217、F189、Y6、L101
    9.J285、J533、K169、Y6
    05-Mark 70 ABS 电路图
    1.Mark 70 ABS 电路图
    2.BCM、蓄电池、总线端15供电继电器
    3.BCM车身控制单元、ABS控制单元
    4.ABS控制单元、牵引力可控制开关、轮胎压力监控按钮、ABS进油阀、ABS回油阀、ABS液压泵、牵引力控制开关照明、按钮照明
    5.转速传感器、ABS进油阀、ABS回油阀
    6.ABS控制单元、刹车灯开关、制动踏板开关
    7.J285、J533、左前制动摩擦片传感器、制动摩擦片指示灯
    8.J285、手制动开关、制动液液位报警开关、制动系统指示灯、ABS指示灯、稳定程序指示灯、ASR、轮胎压力监控指示灯、蜂鸣器
    06-Mark 60 ABS、ESP电路图
    1.Mark 60 ABS、ESP 电路图
    2.蓄电池、总线端15供电继电器
    3.BCM控制单元、ABS控制单元
    4.ABS控制单元、ABS液压泵、ESP按钮、ABS进油阀、ABS回油阀、制动压力传感器、轮胎压力监控传感器、稳定程序按钮照明、按钮照明
    5.ABS控制单元、转速传感器、ABS进油阀、ABS回油阀
    6.刹车灯开关、制动踏板开关、横向加速度传感器、偏移率传感器、纵向加速度传感器、ESP传感器、动态行驶调节装置电磁阀、动态行驶装置高压控制阀
    7.J285、J533、左前制动摩擦片磨损传感器、制动摩擦片指示灯
    8.J285、手制动开关、制动液液位报警开关、ABS指示灯、制动系统指示灯、稳定程序指示灯、ESP、轮胎压力监控指示灯、蜂鸣器
    07-安全气囊电路图
    1.安全气囊电路图
    2.安全气囊控制单元、总线15端供电继电器
    3.J234、J527、F138、安全气囊引爆装置
    4.乘客侧侧面安全气囊引爆装置、安全带开关、前座乘客侧座椅占用传感器
    5.侧面安全气囊碰撞传感器、驾驶员侧前部安全气囊碰撞传感器
    6.头部安全气囊碰撞传感器、安全带拉进3器引爆装置
    7.
    8.安全带报警系统指示灯、安全气囊指示灯
    08-空调电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    09-自动空调电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10-冷却风扇电路图
    1.
    2.
    3.
    11-BOLERO,SVWING 收音机电路图
    1.
    2.
    3.
    4.
    5.
    6.
    12-车载电话电路图
    1.
    2.
    3.
    4.
    5.
    6.
    13-电动座椅调节电路图
    1.电动座椅调节电路图
    2.
    3.
    14.带记忆功能的电动座椅调节电路图
    1.
    2
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10
    15-座椅加热电路图
    1.座椅加热电路图
    2.蓄电池、总线端75供电继电器
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    16-带气体放电大灯的大灯照射范围控制电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10.
    11.
    17-滑动天窗电路图
    1.天窗电路图
    2.滑动天窗控制单元、滑动天窗马达、滑动天窗调节器、滑动天窗按钮、太阳能模式接触开关
    18-驻车辅助电路图
    1.驻车电路图
    2.蓄电池、总线端15供电继电器
    3.驻车辅助控制单元、驻车辅助和驻车转向辅助控制单元、驻车辅助报警蜂鸣器
    4.驻车辅助按钮、驻车转向辅助按钮、按钮照明
    5.驻车辅助传感器
    6.驻车辅助传感器、转向辅助传感器
    7.驻车辅助传感器、转向辅助传感器
    8.驻车辅助传感器
    19-电动机械式转向助力电路图
    1.电动机械式转向助力电路图
    2.蓄电池、总线端15供电继电器
    3.
    4.
    20-自动防炫目后视镜及雨量传感器电路图
    1.
    2.
    3.
    21-多功能方向盘电路图
    1.
    2.
    3.
    4.
    22-导航系统电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10.
    23-保险丝电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    10.
    11.
    12.
    13
    14.
    15.
    16.
    17.
    18.
    19.
    20.
    24-组合仪表电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    9.
    25-CAN 总线网络连接-舒适便利功能、LIN总线网络连接和诊断电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    8.
    26-CAN总线网络连接-驱动和诊断电路图
    1.
    2.
    3.
    4.
    5.
    6.
    7.
    27-CAN总线网络连接-信息娱乐系统和诊断电路图
    1.
    2.
    3.
    4.
    5.
    6.
    J519 T52a/32 507 SA1 200A B 98 / 0.5 / 0.5 T4n/2 T4n/1 B/30 16.0 35.0 25.0 0.5 / 0.5 + - A 35.0 1 T2ax/2 C G C1 B+ T2ax/1 1 9 1 2 3 4 5 6 7 374-003020809 1 J519 - BCM BCM A B C C1 J519 SA1 T2ax T4n T52a 1 9 507 BCM 2 4 52 BCM 1 200 B C - ( 30 ) 2009.08
    1 2 3 4 5 6 7 8 J519 J285 1 SC6 5A 6a / 0.5 A4 / 0.5 T32/31 4.0 18 T52c/12 / 0.5 3/86 4/85 0.5 366 70 / 4.0 1/30 J329 1 2/87 4.0 A15 T32/20 / 0.35 401 J220 401 T60a/7 T60a/39 D206 0.35 136 0.35 0.35 T14a/ 12 0.35 T4o/1 T14a/ 13 / 0.35 5v T4o/3 0.35 T14a/14 T4o/4 G31 G21 D35 / 0.5 T4t/3 / 1.5 87a T4t/1 N70 T4t/2 T4t/4 1.5 281 P Q / 1.5 / 2.5 306 9 16 15 16 17 18 19 20 21 22 23 24 25 26 27 28 374-003030809 2 9 10 11 12 13 14 15 16 17 18 2009.08
    1 - SC6 6 ( 5A ) 2 - 3 - T32/31 - T32 32 31 4 - 5 - 6 - 4 5 ) ( 7 - 8 - T14a/12 - T14a 14 12 9 - 10 - BCM T52c/12 - 52 T52c 12 11 - 12 - - 30 = 30 13 - 14 - - ( : ) 15 - 16 - ( ) 17 - 18 - 003 374-003030809 374 03 08 09 3 2009.08
    - - 4 2009.08
    M ( ) 5 2009.08
    + - M 1 G 6 2009.08
    - 7 2009.08
    15 15a 30 30a 31 50 54 56 56aL 56aR 56bL 56bR 58 58d 58L 58R 75a 87a / ) ( ( / ) ( ) / ( ) ( ) ( ) 8 2009.08
