2005 年天津工业大学自动控制原理考研真题
一. 简答题(本题共 10 小题,每小题 4 分,满分 40 分.)
(1)自动控制系统有哪几种基本控制方式;
(2)在自动控制理论中,常用的数学模型有哪几种;
(3)线性定常二阶系统的时间响应取决于哪两个参数;
(4)线性系统的稳态误差与什麽有关;
(5)根轨迹的相角条件和模值条件如何表达;
(6)幅相曲线的相角裕度γ和幅值裕度 h 如何表达;
(7)无源迟后网络串联校正的作用是什麽;
(8)无源超前网络串联校正的作用是什麽;;
(9)相平面法可以用来分析什麽;
(10)描述函数法主要用来分析什麽。
二. (本题满分 20 分,每小题 10 分)
1. 系统结构图如图 1 所示,试求出:C(S)/R(S), C(S)/N(S), F(S)/E(S).

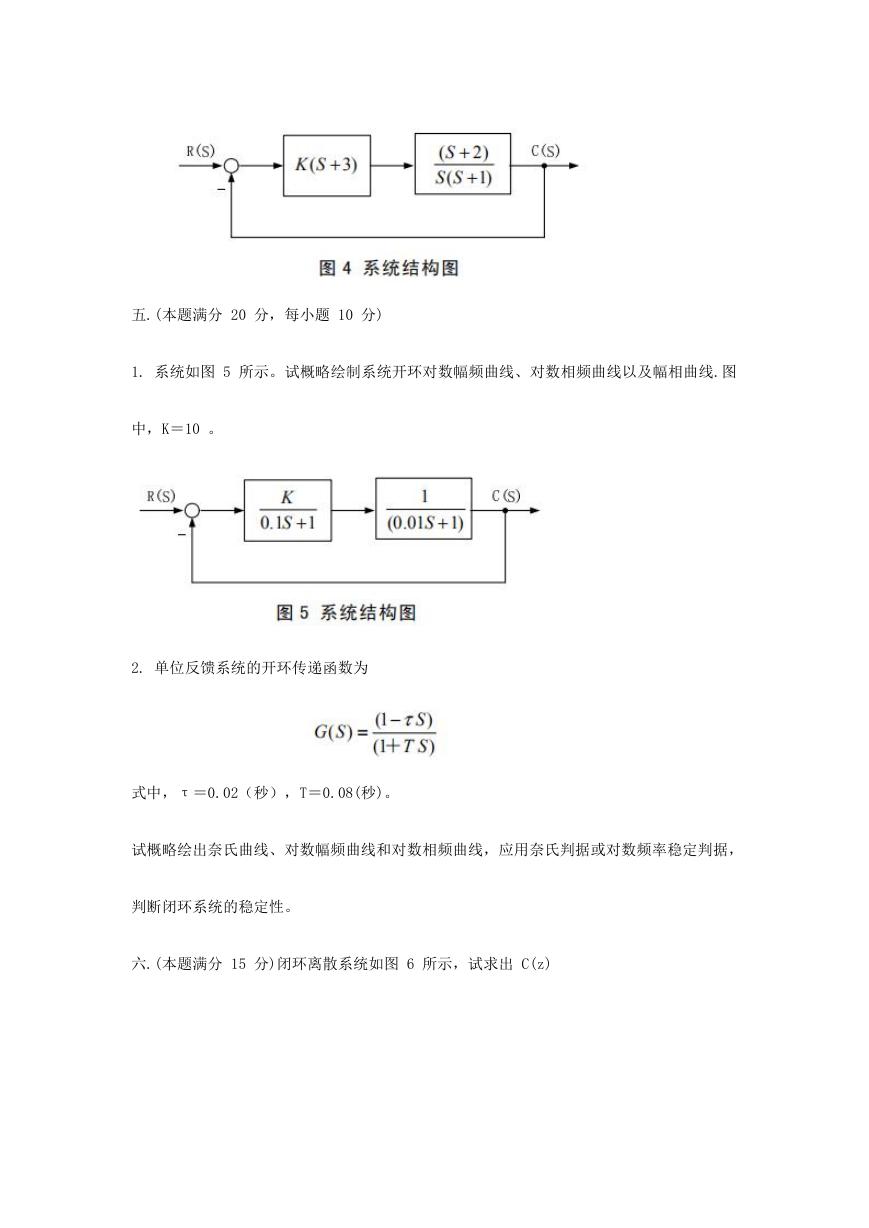

五.(本题满分 20 分,每小题 10 分)
1. 系统如图 5 所示。试概略绘制系统开环对数幅频曲线、对数相频曲线以及幅相曲线.图
中,K=10 。
2. 单位反馈系统的开环传递函数为
式中,τ=0.02(秒),T=0.08(秒)。
试概略绘出奈氏曲线、对数幅频曲线和对数相频曲线,应用奈氏判据或对数频率稳定判据,
判断闭环系统的稳定性。

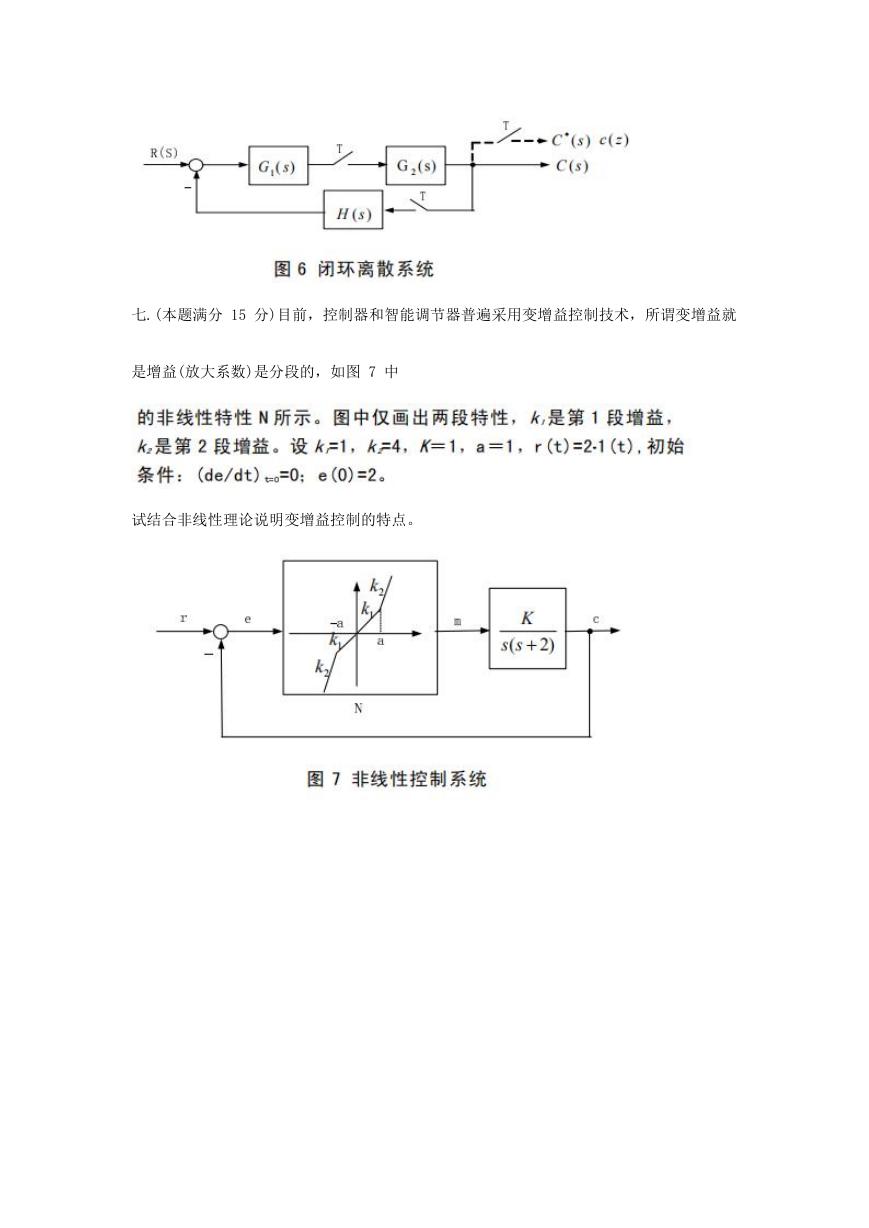

六.(本题满分 15 分)闭环离散系统如图 6 所示,试求出 C(z)
七.(本题满分 15 分)目前,控制器和智能调节器普遍采用变增益控制技术,所谓变增益就
是增益(放大系数)是分段的,如图 7 中
试结合非线性理论说明变增益控制的特点。
