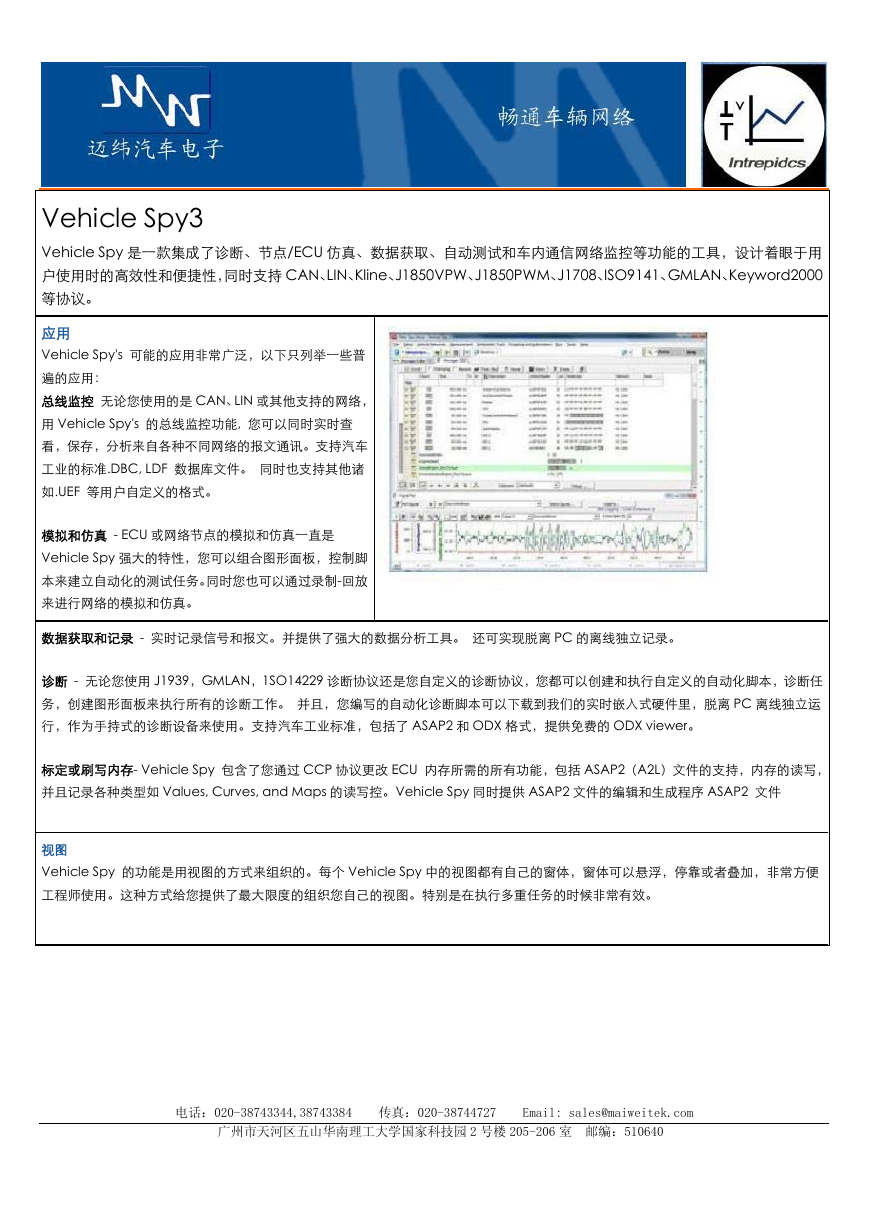

Vehicle Spy3 Vehicle Spy 是一款集成了诊断、节点/ECU 仿真、数据获取、自动测试和车内通信网络监控等功能的工具，设计着眼于用 户使用时的高效性和便捷性，同时支持 CAN、LIN、Kline、J1850VPW、J1850PWM、J1708、ISO9141、GMLAN、Keyword2000 等协议。 应用 Vehicle Spy's 可能的应用非常广泛，以下只列举一些普 遍的应用： 总线监控 无论您使用的是 CAN、LIN 或其他支持的网络， 用 Vehicle Spy's 的总线监控功能, 您可以同时实时查 看，保存，分析来自各种不同网络的报文通讯。支持汽车 工业的标准.DBC, LDF 数据库文件。 同时也支持其他诸 如.UEF 等用户自定义的格式。 模拟和仿真 - ECU 或网络节点的模拟和仿真一直是 Vehicle Spy 强大的特性，您可以组合图形面板，控制脚 本来建立自动化的测试任务。同时您也可以通过录制-回放 来进行网络的模拟和仿真。 数据获取和记录 - 实时记录信号和报文。并提供了强大的数据分析工具。 还可实现脱离 PC 的离线独立记录。 诊断 - 无论您使用 J1939，GMLAN，1SO14229 诊断协议还是您自定义的诊断协议，您都可以创建和执行自定义的自动化脚本，诊断任 务，创建图形面板来执行所有的诊断工作。 并且，您编写的自动化诊断脚本可以下载到我们的实时嵌入式硬件里，脱离 PC 离线独立运 行，作为手持式的诊断设备来使用。支持汽车工业标准，包括了 ASAP2 和 ODX 格式，提供免费的 ODX viewer。 标定或刷写内存- Vehicle Spy 包含了您通过 CCP 协议更改 ECU 内存所需的所有功能，包括 ASAP2（A2L）文件的支持，内存的读写， 并且记录各种类型如 Values, Curves, and Maps 的读写控。Vehicle Spy 同时提供 ASAP2 文件的编辑和生成程序 ASAP2 文件 视图 Vehicle Spy 的功能是用视图的方式来组织的。每个 Vehicle Spy 中的视图都有自己的窗体，窗体可以悬浮，停靠或者叠加，非常方便 工程师使用。这种方式给您提供了最大限度的组织您自己的视图。特别是在执行多重任务的时候非常有效。 电话：020-38743344,38743384 传真：020-38744727 Email: sales@maiweitek.com 广州市天河区五山华南理工大学国家科技园 2 号楼 205-206 室 邮编：510640 

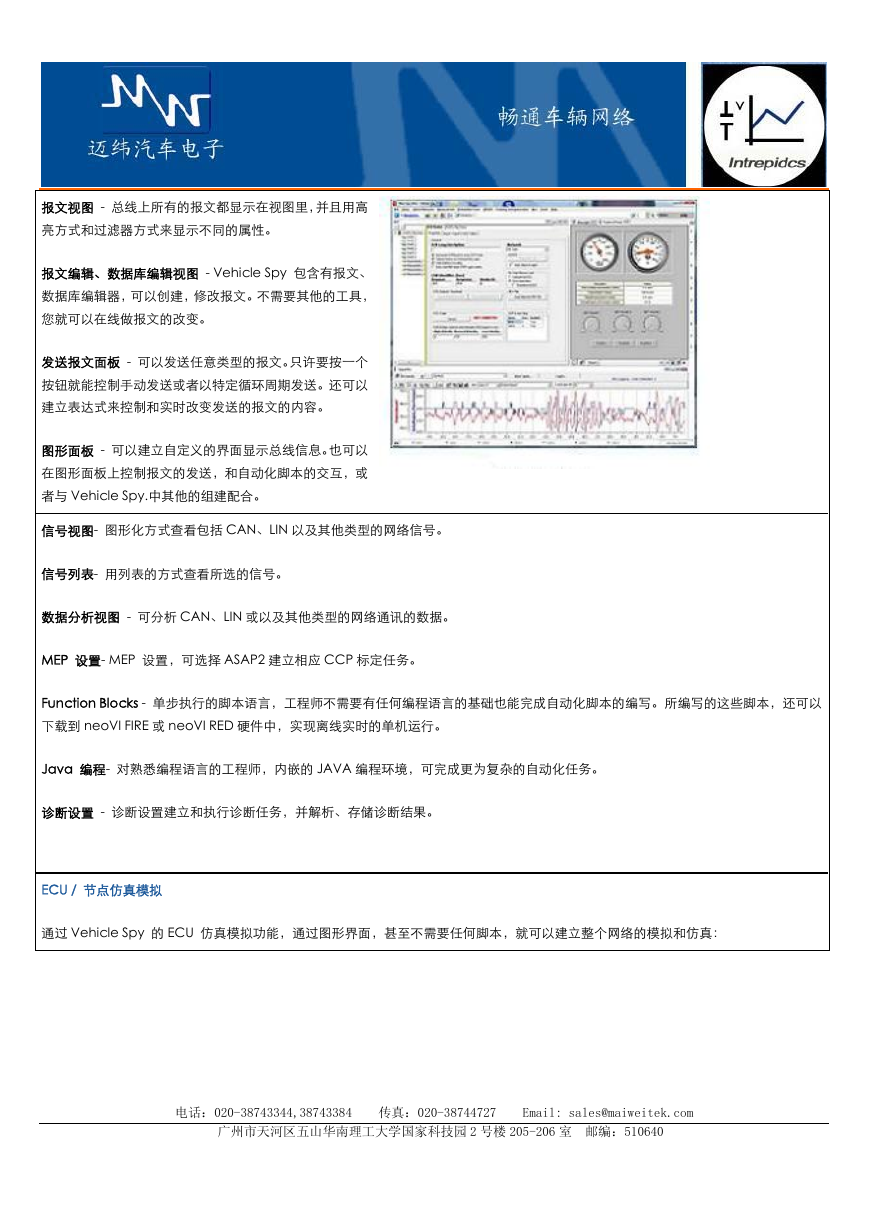

报文视图 - 总线上所有的报文都显示在视图里，并且用高 亮方式和过滤器方式来显示不同的属性。 报文编辑、数据库编辑视图 - Vehicle Spy 包含有报文、 数据库编辑器，可以创建，修改报文。不需要其他的工具， 您就可以在线做报文的改变。 发送报文面板 - 可以发送任意类型的报文。只许要按一个 按钮就能控制手动发送或者以特定循环周期发送。还可以 建立表达式来控制和实时改变发送的报文的内容。 图形面板 - 可以建立自定义的界面显示总线信息。也可以 在图形面板上控制报文的发送，和自动化脚本的交互，或 者与 Vehicle Spy.中其他的组建配合。 信号视图- 图形化方式查看包括 CAN、LIN 以及其他类型的网络信号。 信号列表- 用列表的方式查看所选的信号。 数据分析视图 - 可分析 CAN、LIN 或以及其他类型的网络通讯的数据。 MEP 设置- MEP 设置，可选择 ASAP2 建立相应 CCP 标定任务。 Function Blocks - 单步执行的脚本语言，工程师不需要有任何编程语言的基础也能完成自动化脚本的编写。所编写的这些脚本，还可以 下载到 neoVI FIRE 或 neoVI RED 硬件中，实现离线实时的单机运行。 Java 编程- 对熟悉编程语言的工程师，内嵌的 JAVA 编程环境，可完成更为复杂的自动化任务。 诊断设置 - 诊断设置建立和执行诊断任务，并解析、存储诊断结果。 ECU / 节点仿真模拟 通过 Vehicle Spy 的 ECU 仿真模拟功能，通过图形界面，甚至不需要任何脚本，就可以建立整个网络的模拟和仿真： 电话：020-38743344,38743384 传真：020-38744727 Email: sales@maiweitek.com 广州市天河区五山华南理工大学国家科技园 2 号楼 205-206 室 邮编：510640 

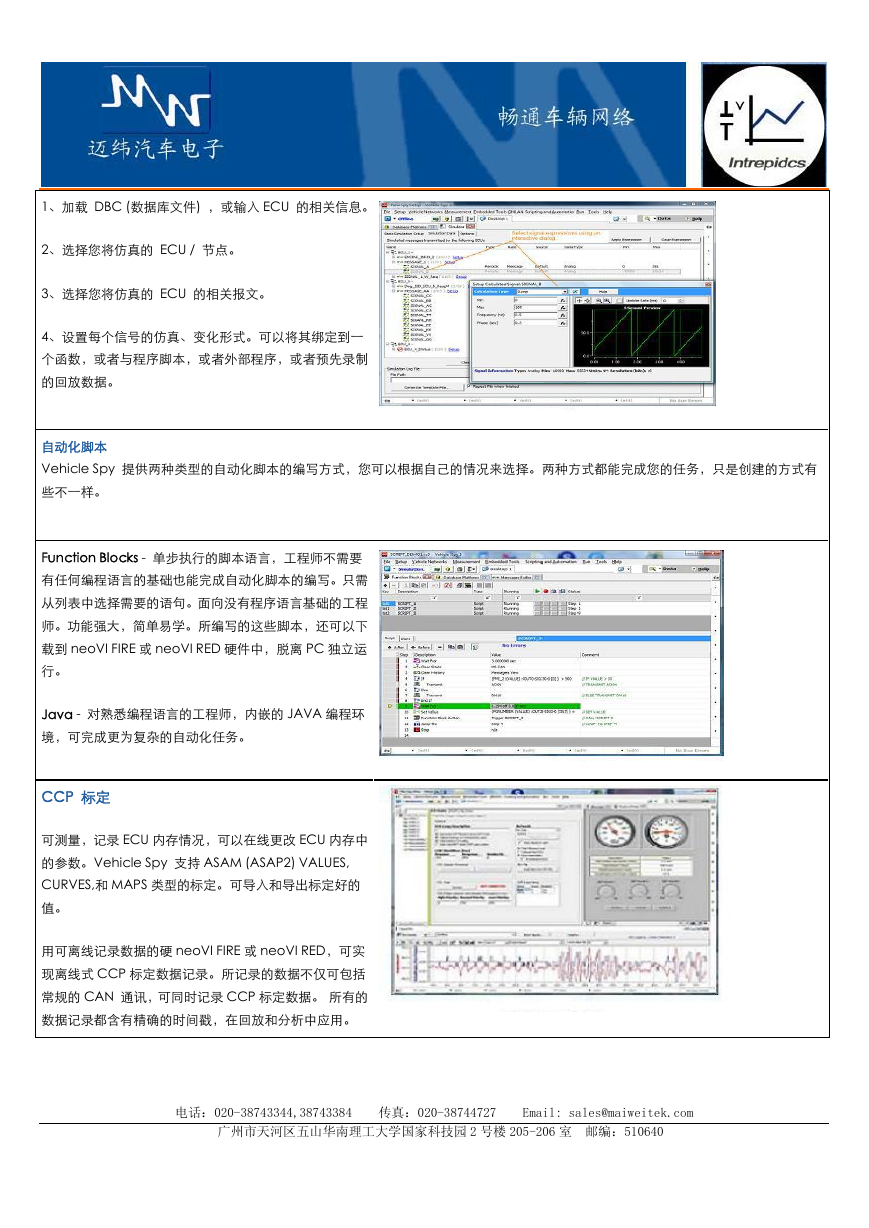

1、加载 DBC (数据库文件) ，或输入 ECU 的相关信息。 2、选择您将仿真的 ECU / 节点。 3、选择您将仿真的 ECU 的相关报文。 4、设置每个信号的仿真、变化形式。可以将其绑定到一 个函数，或者与程序脚本，或者外部程序，或者预先录制 的回放数据。 自动化脚本 Vehicle Spy 提供两种类型的自动化脚本的编写方式，您可以根据自己的情况来选择。两种方式都能完成您的任务，只是创建的方式有 些不一样。 Function Blocks - 单步执行的脚本语言，工程师不需要 有任何编程语言的基础也能完成自动化脚本的编写。只需 从列表中选择需要的语句。面向没有程序语言基础的工程 师。功能强大，简单易学。所编写的这些脚本，还可以下 载到 neoVI FIRE 或 neoVI RED 硬件中，脱离 PC 独立运 行。 Java - 对熟悉编程语言的工程师，内嵌的 JAVA 编程环 境，可完成更为复杂的自动化任务。 CCP 标定 可测量，记录 ECU 内存情况，可以在线更改 ECU 内存中 的参数。Vehicle Spy 支持 ASAM (ASAP2) VALUES, CURVES,和 MAPS 类型的标定。可导入和导出标定好的 值。 用可离线记录数据的硬 neoVI FIRE 或 neoVI RED，可实 现离线式 CCP 标定数据记录。所记录的数据不仅可包括 常规的 CAN 通讯，可同时记录 CCP 标定数据。 所有的 数据记录都含有精确的时间戳，在回放和分析中应用。 电话：020-38743344,38743384 传真：020-38744727 Email: sales@maiweitek.com 广州市天河区五山华南理工大学国家科技园 2 号楼 205-206 室 邮编：510640 

J1939 特性 同一份投入，包含 J1939 高层协议特性的支持： Address Manager - J1939 Address Manager， 可查 看所有的 J1939 总线上的 claimed ，同时也可以创建自 己的地址。 DTC 监视器 / 仿真器 -J1939 DTC 监视器 / 仿真器, 可查看 J1939 总线上所有的 DM1 报文。同时也可以以 模拟多个 ECU 的 DTCs。只需要输入 ECU 地址数据以 ECU 的 SPN。 Vehicle Spy 自动处理所有 J1939 通讯 中的事务。 J1939 BAM and CTS/RTS Messages - 无需额外的脚 本，只需要用 Database 编辑器 (DBC 编辑器) 建立 J1939 报文。Vehicle Spy 就可以发送和接收 J1939 传 输层的报文。 外部编程 API (DLL) Vehicle Spy 提供 TCP/IP 方式的服务器/客户端模式，让第三方程序远程控制 Vehicle Spy 的运行，共享 Vehicle Spy 的数据。 Vehicle Spy 提供提供外部编程接口， 方便对硬件进行二次开发。提供 LabView, C++, C#, Visual Basic, Matlab 或其他 Windows 程 序. 电话：020-38743344,38743384 传真：020-38744727 Email: sales@maiweitek.com 广州市天河区五山华南理工大学国家科技园 2 号楼 205-206 室 邮编：510640
