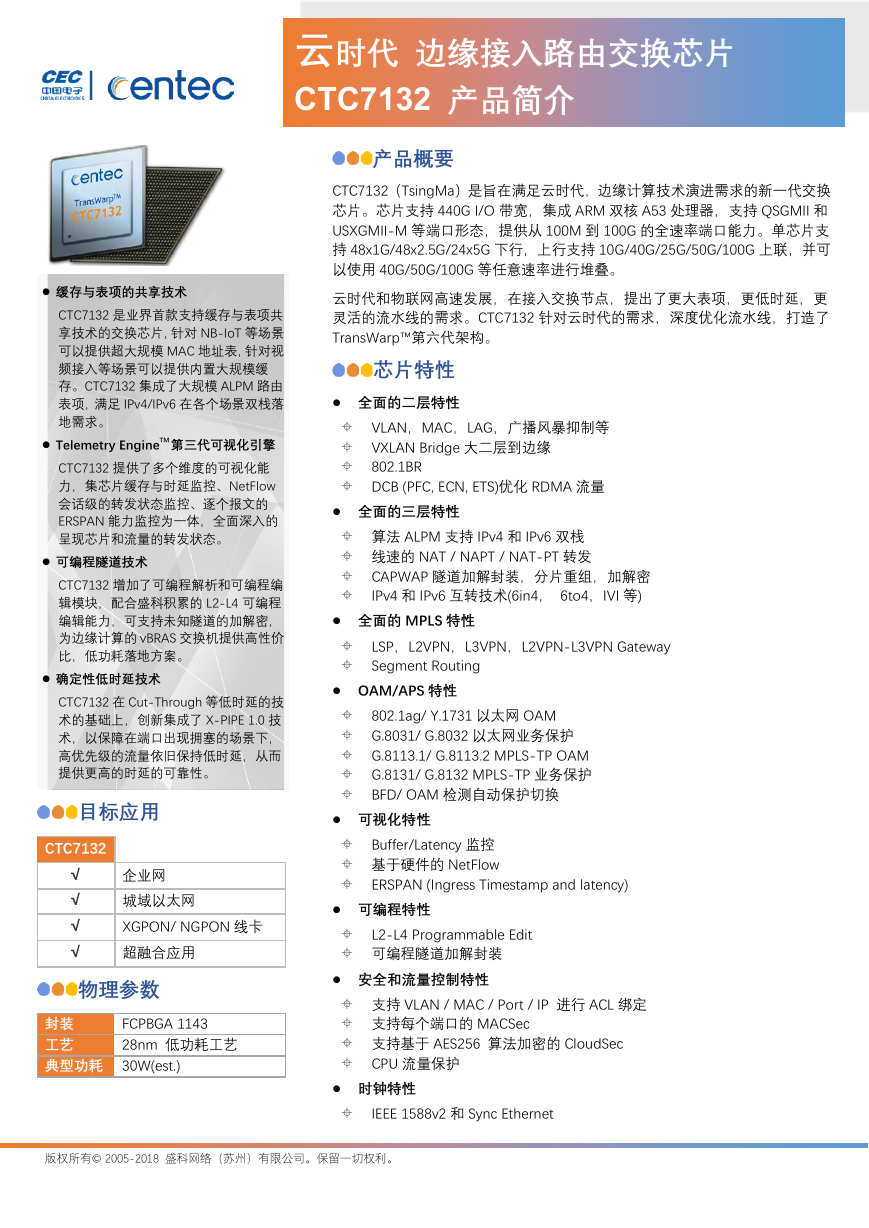

云时代 边缘接入路由交换芯片 CTC7132 产品简介  缓存与表项的共享技术 CTC7132 是业界首款支持缓存与表项共 享技术的交换芯片，针对 NB-IoT 等场景 可以提供超大规模 MAC 地址表，针对视 频接入等场景可以提供内置大规模缓 存。CTC7132 集成了大规模 ALPM 路由 表项，满足 IPv4/IPv6 在各个场景双栈落 地需求。  Telemetry EngineTM第三代可视化引擎 CTC7132 提供了多个维度的可视化能 力，集芯片缓存与时延监控、NetFlow 会话级的转发状态监控、逐个报文的 ERSPAN 能力监控为一体，全面深入的 呈现芯片和流量的转发状态。  可编程隧道技术 CTC7132 增加了可编程解析和可编程编 辑模块，配合盛科积累的 L2-L4 可编程 编辑能力，可支持未知隧道的加解密， 为边缘计算的 vBRAS 交换机提供高性价 比，低功耗落地方案。  确定性低时延技术 CTC7132 在 Cut-Through 等低时延的技 术的基础上，创新集成了 X-PIPE 1.0 技 术，以保障在端口出现拥塞的场景下， 高优先级的流量依旧保持低时延，从而 提供更高的时延的可靠性。 目标应用 CTC7132 √ √ √ √ 企业网 城域以太网 XGPON/ NGPON 线卡 超融合应用 物理参数 封装 工艺 典型功耗 30W(est.) FCPBGA 1143 28nm 低功耗工艺 产品概要 CTC7132（TsingMa）是旨在满足云时代，边缘计算技术演进需求的新一代交换 芯片。芯片支持 440G I/O 带宽，集成 ARM 双核 A53 处理器，支持 QSGMII 和 USXGMII-M 等端口形态，提供从 100M 到 100G 的全速率端口能力。单芯片支 持 48x1G/48x2.5G/24x5G 下行，上行支持 10G/40G/25G/50G/100G 上联，并可 以使用 40G/50G/100G 等任意速率进行堆叠。 云时代和物联网高速发展，在接入交换节点，提出了更大表项，更低时延，更 灵活的流水线的需求。CTC7132 针对云时代的需求，深度优化流水线，打造了 TransWarp™第六代架构。 芯片特性  全面的二层特性  VLAN，MAC，LAG，广播风暴抑制等  VXLAN Bridge 大二层到边缘  802.1BR  DCB (PFC, ECN, ETS)优化 RDMA 流量  全面的三层特性  算法 ALPM 支持 IPv4 和 IPv6 双栈  线速的 NAT / NAPT / NAT-PT 转发  CAPWAP 隧道加解封装，分片重组，加解密  IPv4 和 IPv6 互转技术(6in4， 6to4，IVI 等)  全面的 MPLS 特性   Segment Routing  OAM/APS 特性  802.1ag/ Y.1731 以太网 OAM  G.8031/ G.8032 以太网业务保护  G.8113.1/ G.8113.2 MPLS-TP OAM  G.8131/ G.8132 MPLS-TP 业务保护  BFD/ OAM 检测自动保护切换  可视化特性  Buffer/Latency 监控  基于硬件的 NetFlow  ERSPAN (Ingress Timestamp and latency)  可编程特性   可编程隧道加解封装  安全和流量控制特性  支持 VLAN / MAC / Port / IP 进行 ACL 绑定  支持每个端口的 MACSec  支持基于 AES256 算法加密的 CloudSec  CPU 流量保护  时钟特性  IEEE 1588v2 和 Sync Ethernet LSP，L2VPN，L3VPN，L2VPN-L3VPN Gateway L2-L4 Programmable Edit 版权所有© 2005-2018 盛科网络（苏州）有限公司。保留一切权利。 

云时代 边缘接入路由交换芯片 CTC7132 产品简介 CTC7132 架构框图 24x SerDes (1.25G~12.5G) 8x SerDes (1.25G~28G) 12.5G SerDes 28G SerDes MAC SerDes MAC 0 MAC 1 MAC 2 ...... MAC 63 eTCAM Packet Buffer DMA Programmable Tunnel Parser Programmable Tunnel Edit IPE TM EPE Security Engine X-PIPE 1.0 Telemetry Engine Switch Core OAM Engine PCIE CTRL SerDes ARM A53 Dual Core SPI QSPI UART USB 2.0 SMI GPIO x34 I2C DDR3/4 Ctl/PHY eMMC(SD) CPU Sub-System External CPU Interface 企业网 Pizza-box 10G 应用框图 FAN Conector FAN Conector FAN Conector DDR NAND Flash FAN Conector CPU subsystem PSU Clock Generator CTC7132 HSS0 HSS1 HSS2 CS0 CS1 ...... 24 x XFI 2 x CAUI 典型应用场景 1G 接入 2.5G 接入/汇聚 Multi-Gig 汇聚 集中式 Chassis X-Engine™ 创新设计 典型形态 24x 1G+ 4x 10G 48x 1G+4x 10G+2x 40G [Stacking] 48x 2.5G+4x 25G+2x 50G[Stacking] 24x 1G/2.5G/5G/10G+2x 40G/100G 8x XAUI/40G 24x 100M/1G/10G + 8x 1G/10G/25G 芯片创新集成 X-Engine™，包含了 OAM/BFD Engine，Telemetry Engine，Security Engine 和 Wireless Engine 等。提供线速 的增强特性能力和更高的集成度，更好服务于边缘的多业务接入场景，满足网络未知，业务需求不断融合的网络发展趋势。 在园区网应用中，Telemetry Engine 提供 NetFlow 功能，将基于会话提供业务统计，丢包统计，提供最小和最大的时延抖 动分析，为业务和流量优化提供数据支撑。Security Engine 提供了 ASE256 的 MACSec 功能，并提供了 CloudSec 功能支持 对 VXLAN 封装报文进行加解密操作，提供 IPSec 的高性能替代方案。在运营商应用中，OAM/BFD Engine 提供高精度，多 条目的 OAM 和 BFD 会话，并集成了 RFC2544 和 TWAMP 能力，提供 IP RAN 的接入解决方案。 关于盛科 盛科是全球领先的SDN 先行者以及核心芯片、白牌交换机供应商，是目前少数能够提供从高性能以太网设备核心芯片到 SDN 交换平台全套解决方案，且拥有完整自主知识产权的创新公司。公司自成立以来，一直致力于推广SDN 产品在运 营商，企业网和数据中心领域的应用，借助高性能、开放的SDN 架构，助力客户实现从传统的L2、L3 和MPLS/ MPLS-TP 网络到新型SDN 网络的无缝对接。盛科正与客户携手，重新定义交换网络，以更加开放的姿态去创造未来价值。 盛科网络（苏州）有限公司 地址：江苏省苏州市工业园区星汉街 5 号B 幢4 楼13/16 单元 邮编：215021 电话：+86-512-62885358 传真：+86-512-62885870 网站：http://www.centecnetworks.com 邮件：sales@centecnetworks.com 版权所有© 2005-2018 盛科网络（苏州）有限公司。保留一切权利。
