安全指引

第一章安装打印机

1.1 开箱检查

1.2 拆除保护材料

1.3 识别部件

1.4 选择打印机的安放位置

1.5 安装色带

1.6 连接电源线

1.8 打印机自检

1.9 连接计算机

1.9.1 并口电缆的连接

1.9.2 USB 电缆的连接

1.9.3 串口电缆的连接

1.9.4 以太网电缆的连接

1.10 安装驱动程序

1.11 以太网接口机型的网络设置

1.11.1 连接打印机

1.11.2 对打印机进行IP 地址设置

1.11.3 打印机网络驱动程序安装

第二章控制面板说明

2.1 控制面板标签

2.2 指示灯显示状态

2.3 控制面板按键功能描述

2.4 按键其它功能描述

2.4.1 在连续纸打印方式下

2.4.2 在单页纸打印方式下

2.4.3 选择打印速度

2.4.4 起始打印位与撕纸位的微调整功能

2.4.5 自动进纸至撕纸位功能的设定

2.4.6 控制面板其它功能设置

2.5 打印纸选择杆

2.6 进纸旋钮

2.7 纸厚调节杆

第三章如何使用打印机

3.1 安装打印纸

3.1.1 单页纸的安装方法

3.1.2 连续纸的安装方法

3.1.3 多联拷贝纸的安装

3.1.4 不干胶标签的安装

3.1.5 信封的安装

3.2 改变打印机设定

3.2.1 通过控制面板设置打印机参数

3.2.2 联机智能参数设置

3.3 打印机设定项目的名词解释

3.4 恢复出厂设置菜单

第四章故障处理

4.1 电源问题

4.2 打印问题

4.3 打印纸的处理

4.4 成列度调整

第五章打印机维护

5.1 清洁打印机

附录A 规格参数

A.1 打印机

A.2 打印区域

A.3 接口规格

A.3.1 并行接口

A.3.2 USB 接口

A.3.3 串行接口（选件）

A.3.4 以太网接口（选件）

附录B 打印机指令参考

LQ-720K

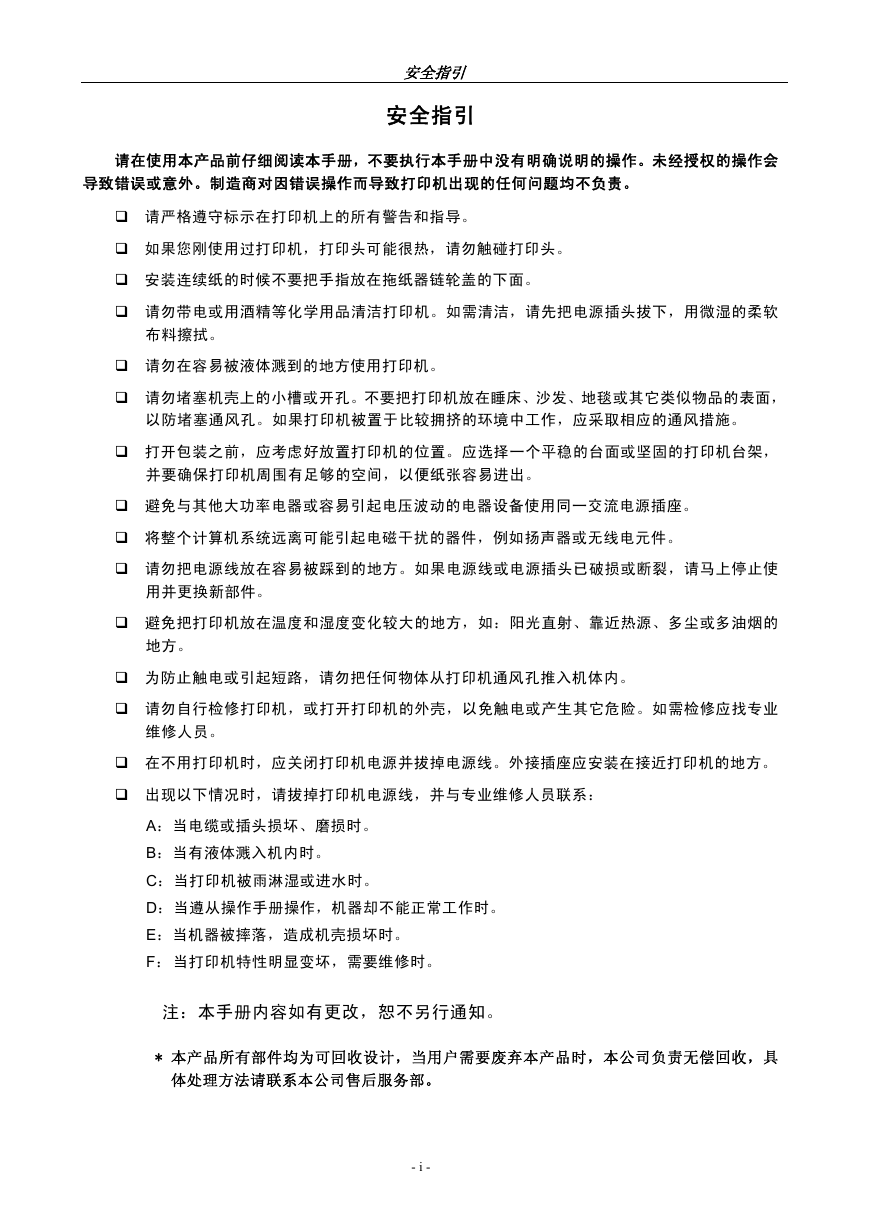

安全指引安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果您刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器链轮盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

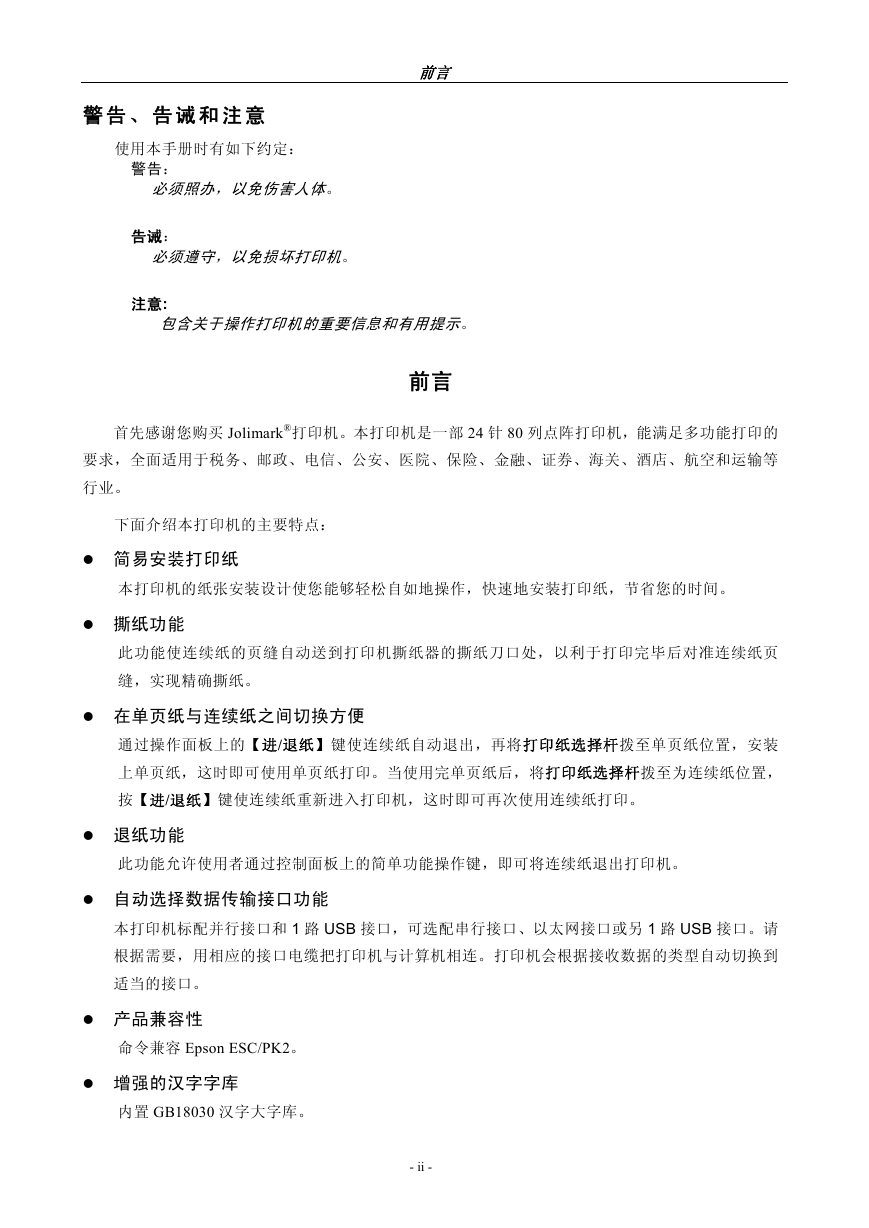

警告、告诫和注意前言使用本手册时有如下约定：警告：必须照办，以免伤害人体。告诫：必须遵守，以免损坏打印机。注意: 包含关于操作打印机的重要信息和有用提示。前言首先感谢您购买 Jolimark®打印机。本打印机是一部 24 针 80 列点阵打印机，能满足多功能打印的要求，全面适用于税务、邮政、电信、公安、医院、保险、金融、证券、海关、酒店、航空和运输等行业。下面介绍本打印机的主要特点：简易安装打印纸本打印机的纸张安装设计使您能够轻松自如地操作，快速地安装打印纸，节省您的时间。撕纸功能此功能使连续纸的页缝自动送到打印机撕纸器的撕纸刀口处，以利于打印完毕后对准连续纸页缝，实现精确撕纸。在单页纸与连续纸之间切换方便通过操作面板上的【进/退纸】键使连续纸自动退出，再将打印纸选择杆拨至单页纸位置，安装上单页纸，这时即可使用单页纸打印。当使用完单页纸后，将打印纸选择杆拨至为连续纸位置，按【进/退纸】键使连续纸重新进入打印机，这时即可再次使用连续纸打印。退纸功能此功能允许使用者通过控制面板上的简单功能操作键，即可将连续纸退出打印机。自动选择数据传输接口功能本打印机标配并行接口和 1 路 USB 接口，可选配串行接口、以太网接口或另 1 路 USB 接口。请根据需要，用相应的接口电缆把打印机与计算机相连。打印机会根据接收数据的类型自动切换到适当的接口。产品兼容性命令兼容 Epson ESC/PK2。增强的汉字字库内置 GB18030 汉字大字库。 - ii -

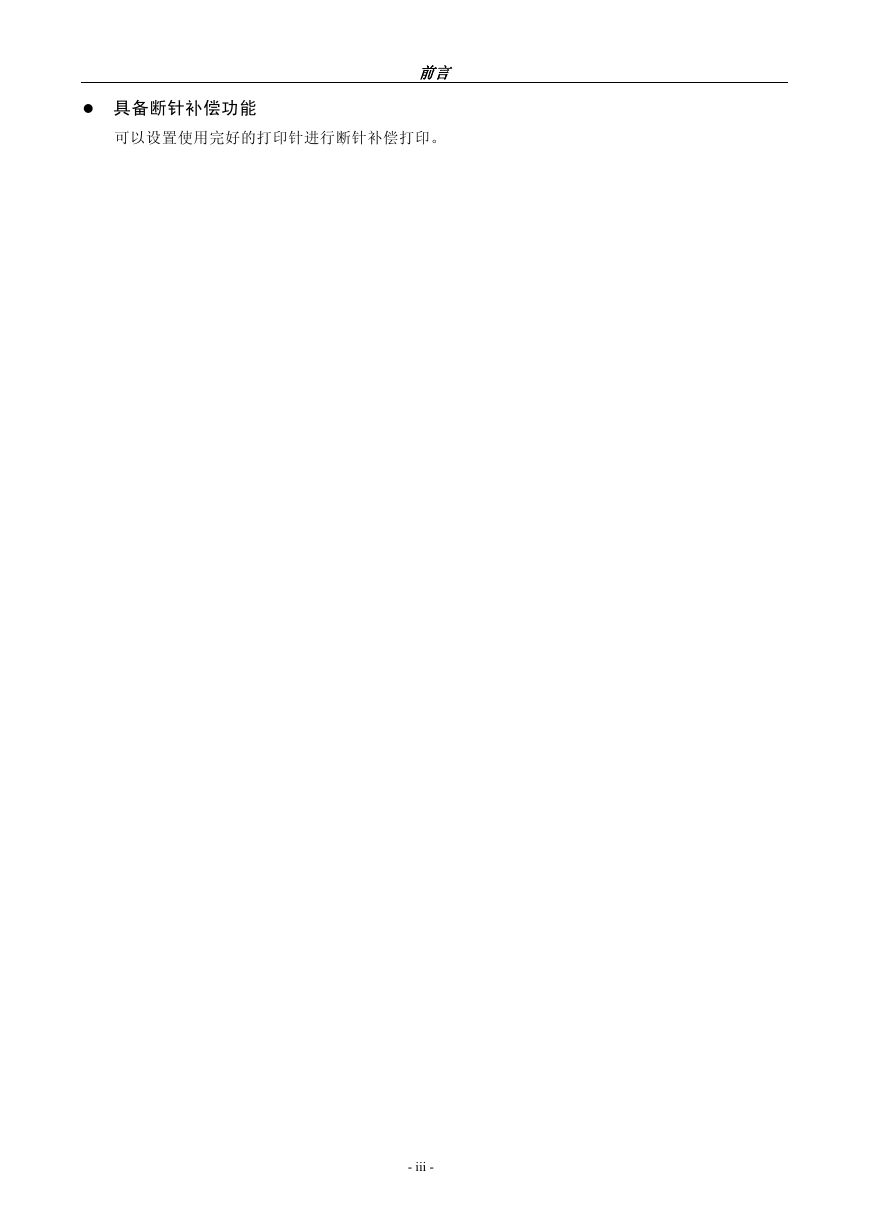

具备断针补偿功能可以设置使用完好的打印针进行断针补偿打印。前言 - iii -

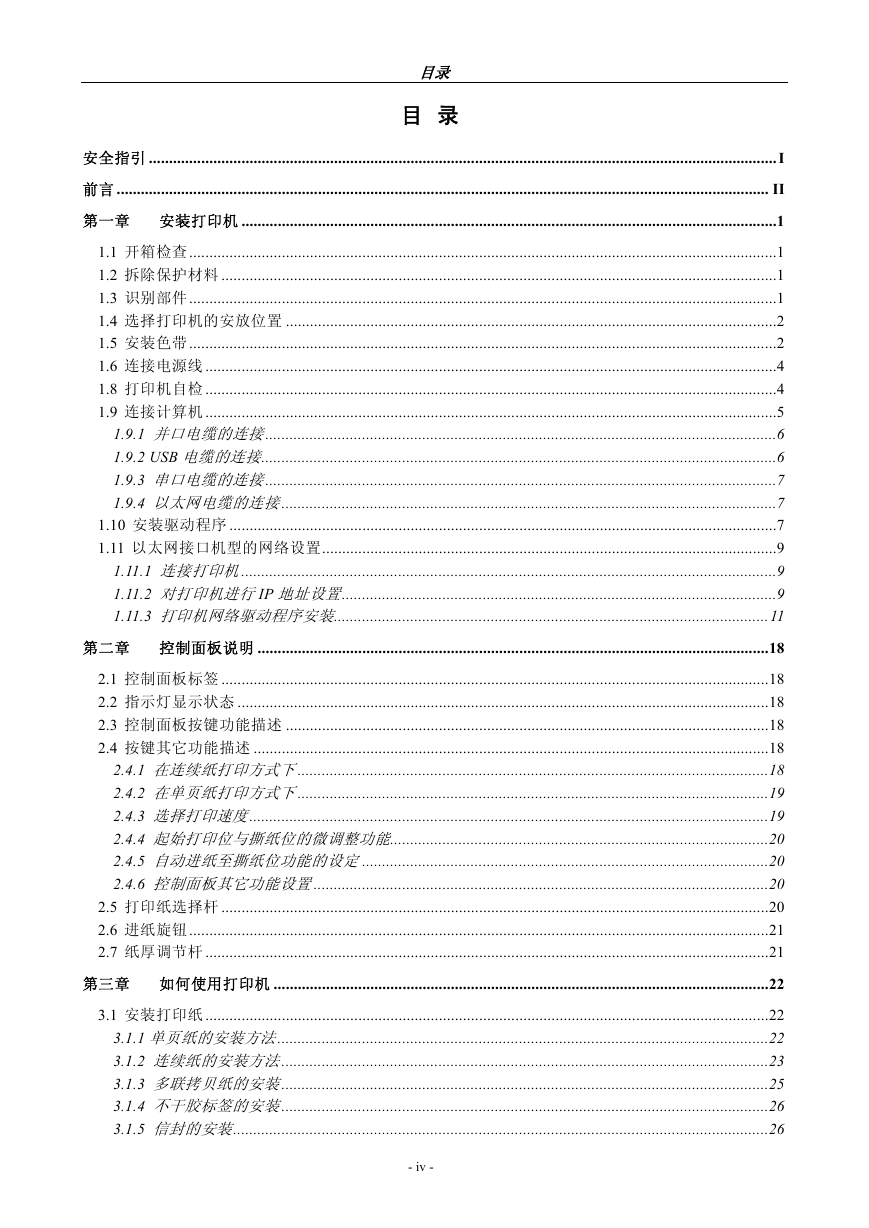

目录目录安全指引 ............................................................................................................................................................I 前言 .................................................................................................................................................................. II 第一章安装打印机 .....................................................................................................................................1 1.1 开箱检查..................................................................................................................................................1 1.2 拆除保护材料 ..........................................................................................................................................1 1.3 识别部件..................................................................................................................................................1 1.4 选择打印机的安放位置 ..........................................................................................................................2 1.5 安装色带..................................................................................................................................................2 1.6 连接电源线 ..............................................................................................................................................4 1.8 打印机自检 ..............................................................................................................................................4 1.9 连接计算机 ..............................................................................................................................................5 1.9.1 并口电缆的连接...............................................................................................................................6 1.9.2 USB 电缆的连接................................................................................................................................6 1.9.3 串口电缆的连接...............................................................................................................................7 1.9.4 以太网电缆的连接...........................................................................................................................7 1.10 安装驱动程序 ........................................................................................................................................7 1.11 以太网接口机型的网络设置.................................................................................................................9 1.11.1 连接打印机.....................................................................................................................................9 1.11.2 对打印机进行IP 地址设置............................................................................................................9 1.11.3 打印机网络驱动程序安装............................................................................................................11 第二章控制面板说明 ...............................................................................................................................18 2.1 控制面板标签 ........................................................................................................................................18 2.2 指示灯显示状态 ....................................................................................................................................18 2.3 控制面板按键功能描述 ........................................................................................................................18 2.4 按键其它功能描述 ................................................................................................................................18 2.4.1 在连续纸打印方式下.....................................................................................................................18 2.4.2 在单页纸打印方式下.....................................................................................................................19 2.4.3 选择打印速度.................................................................................................................................19 2.4.4 起始打印位与撕纸位的微调整功能..............................................................................................20 2.4.5 自动进纸至撕纸位功能的设定.....................................................................................................20 2.4.6 控制面板其它功能设置.................................................................................................................20 2.5 打印纸选择杆 ........................................................................................................................................20 2.6 进纸旋钮................................................................................................................................................21 2.7 纸厚调节杆 ............................................................................................................................................21 第三章如何使用打印机 ...........................................................................................................................22 3.1 安装打印纸 ............................................................................................................................................22 3.1.1 单页纸的安装方法..........................................................................................................................22 3.1.2 连续纸的安装方法.........................................................................................................................23 3.1.3 多联拷贝纸的安装.........................................................................................................................25 3.1.4 不干胶标签的安装.........................................................................................................................26 3.1.5 信封的安装.....................................................................................................................................26 - iv -

目录 3.2 改变打印机设定 ....................................................................................................................................27 3.2.1 通过控制面板设置打印机参数.....................................................................................................27 3.2.2 联机智能参数设置.........................................................................................................................29 3.3 打印机设定项目的名词解释 ................................................................................................................30 3.4 恢复出厂设置菜单 ................................................................................................................................31 第四章故障处理 .......................................................................................................................................32 4.1 电源问题................................................................................................................................................32 4.2 打印问题................................................................................................................................................32 4.3 打印纸的处理 ........................................................................................................................................34 4.4 成列度调整 ............................................................................................................................................35 第五章打印机维护 ..................................................................................................................................36 5.1 清洁打印机 ............................................................................................................................................36 附录 A 规格参数.......................................................................................................................................37 A.1 打印机 ...................................................................................................................................................37 A.2 打印区域 ...............................................................................................................................................39 A.3 接口规格 ...............................................................................................................................................39 A.3.1 并行接口........................................................................................................................................39 A.3.2 USB 接口.........................................................................................................................................40 A.3.3 串行接口（选件）.........................................................................................................................40 A.3.4 以太网接口（选件）......................................................................................................................40 附录 B 打印机指令参考 ...........................................................................................................................41 - v -

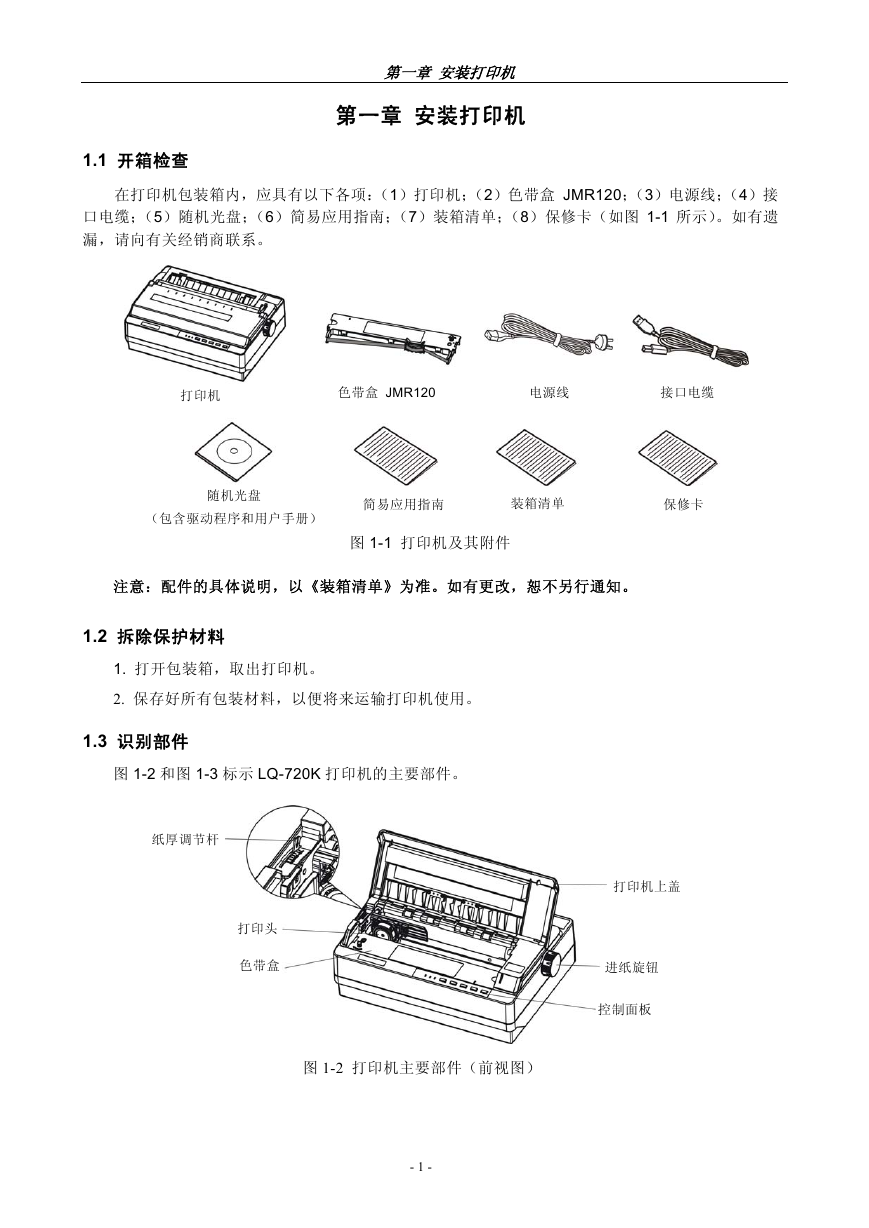

第一章安装打印机第一章安装打印机 1.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机；（2）色带盒 JMR120；（3）电源线；（4）接口电缆；（5）随机光盘；（6）简易应用指南；（7）装箱清单；（8）保修卡（如图 1-1 所示）。如有遗漏，请向有关经销商联系。打印机色带盒 JMR120 电源线接口电缆随机光盘（包含驱动程序和用户手册）简易应用指南装箱清单保修卡图 1-1 打印机及其附件注意：配件的具体说明，以《装箱清单》为准。如有更改，恕不另行通知。 1.2 拆除保护材料 1. 打开包装箱，取出打印机。 2. 保存好所有包装材料，以便将来运输打印机使用。 1.3 识别部件纸厚调节杆图 1-2 和图 1-3 标示 LQ-720K 打印机的主要部件。 - 1 - 打印头色带盒图 1-2 打印机主要部件（前视图）打印机上盖进纸旋钮控制面板

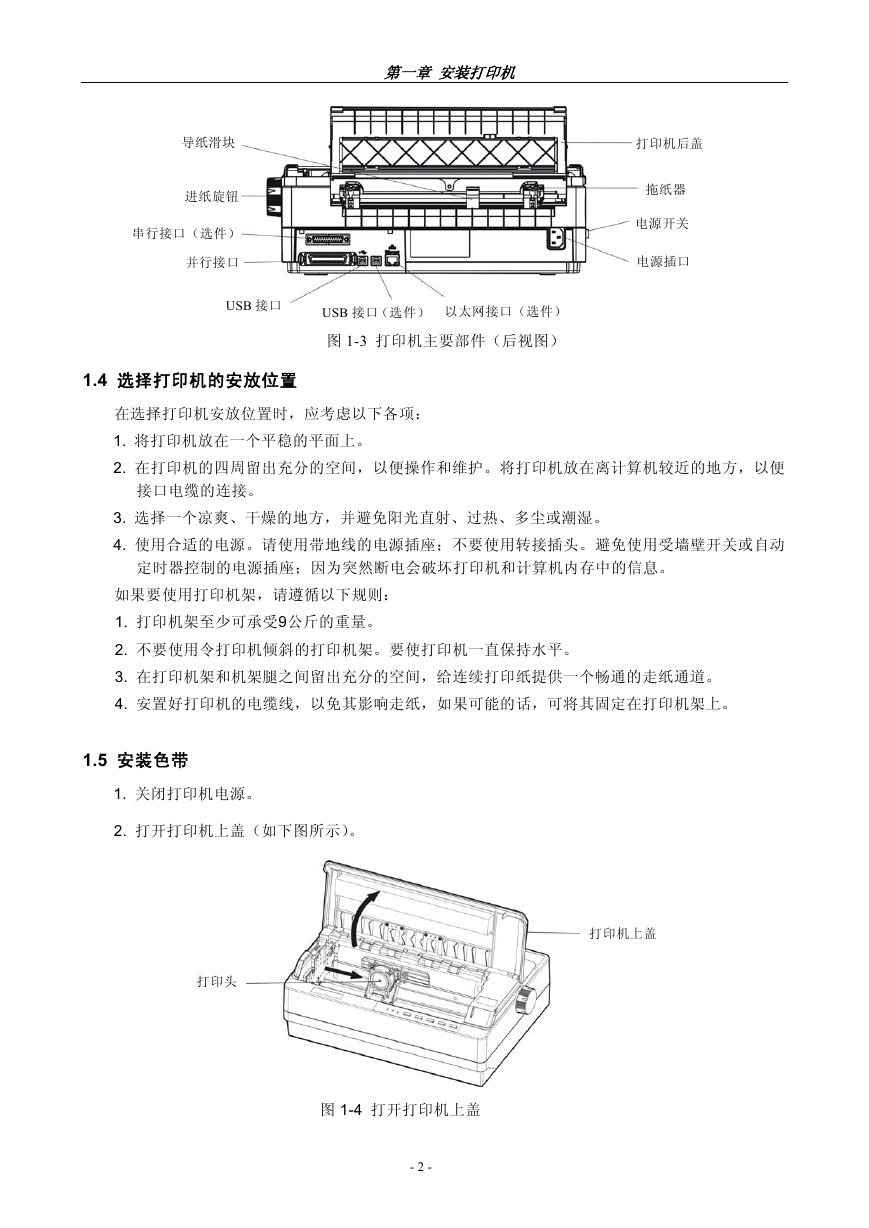

第一章安装打印机导纸滑块进纸旋钮串行接口（选件）并行接口打印机后盖拖纸器电源开关电源插口 USB 接口 USB 接口（选件）以太网接口（选件）图 1-3 打印机主要部件（后视图） 1.4 选择打印机的安放位置在选择打印机安放位置时，应考虑以下各项： 1. 将打印机放在一个平稳的平面上。 2. 在打印机的四周留出充分的空间，以便操作和维护。将打印机放在离计算机较近的地方，以便接口电缆的连接。 3. 选择一个凉爽、干燥的地方，并避免阳光直射、过热、多尘或潮湿。 4. 使用合适的电源。请使用带地线的电源插座；不要使用转接插头。避免使用受墙壁开关或自动定时器控制的电源插座；因为突然断电会破坏打印机和计算机内存中的信息。如果要使用打印机架，请遵循以下规则： 1. 打印机架至少可承受9公斤的重量。 2. 不要使用令打印机倾斜的打印机架。要使打印机一直保持水平。 3. 在打印机架和机架腿之间留出充分的空间，给连续打印纸提供一个畅通的走纸通道。 4. 安置好打印机的电缆线，以免其影响走纸，如果可能的话，可将其固定在打印机架上。 1.5 安装色带 1. 关闭打印机电源。 2. 打开打印机上盖（如下图所示）。打印头图 1-4 打开打印机上盖 - 2 - 打印机上盖
