DS2200_4200_6200实施手册.docxDS2200_4200_6200实施手册

发布时间：2022-06-10 发布人：admin 分类：说明书 资料大小：1.28M 资料格式：docx 举报 版权申诉
第1页 / 共7页
第2页 / 共7页
第3页 / 共7页
第4页 / 共7页
第5页 / 共7页
第6页 / 共7页
第7页 / 共7页
资料共7页，全文预览结束

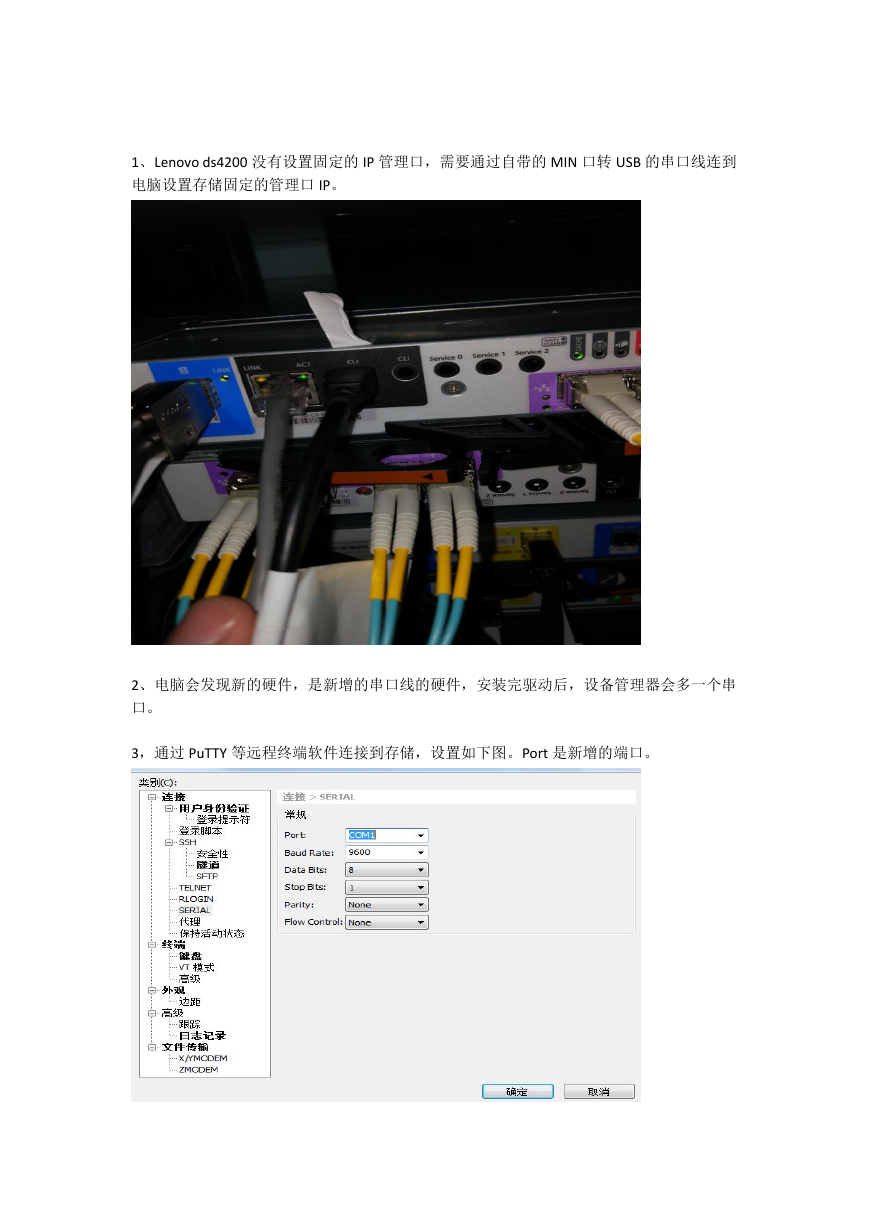

    1、Lenovo ds4200 没有设置固定的 IP 管理口，需要通过自带的 MIN 口转 USB 的串口线连到 电脑设置存储固定的管理口 IP。 2、电脑会发现新的硬件，是新增的串口线的硬件，安装完驱动后，设备管理器会多一个串 口。 3，通过 PuTTY 等远程终端软件连接到存储，设置如下图。Port 是新增的端口。

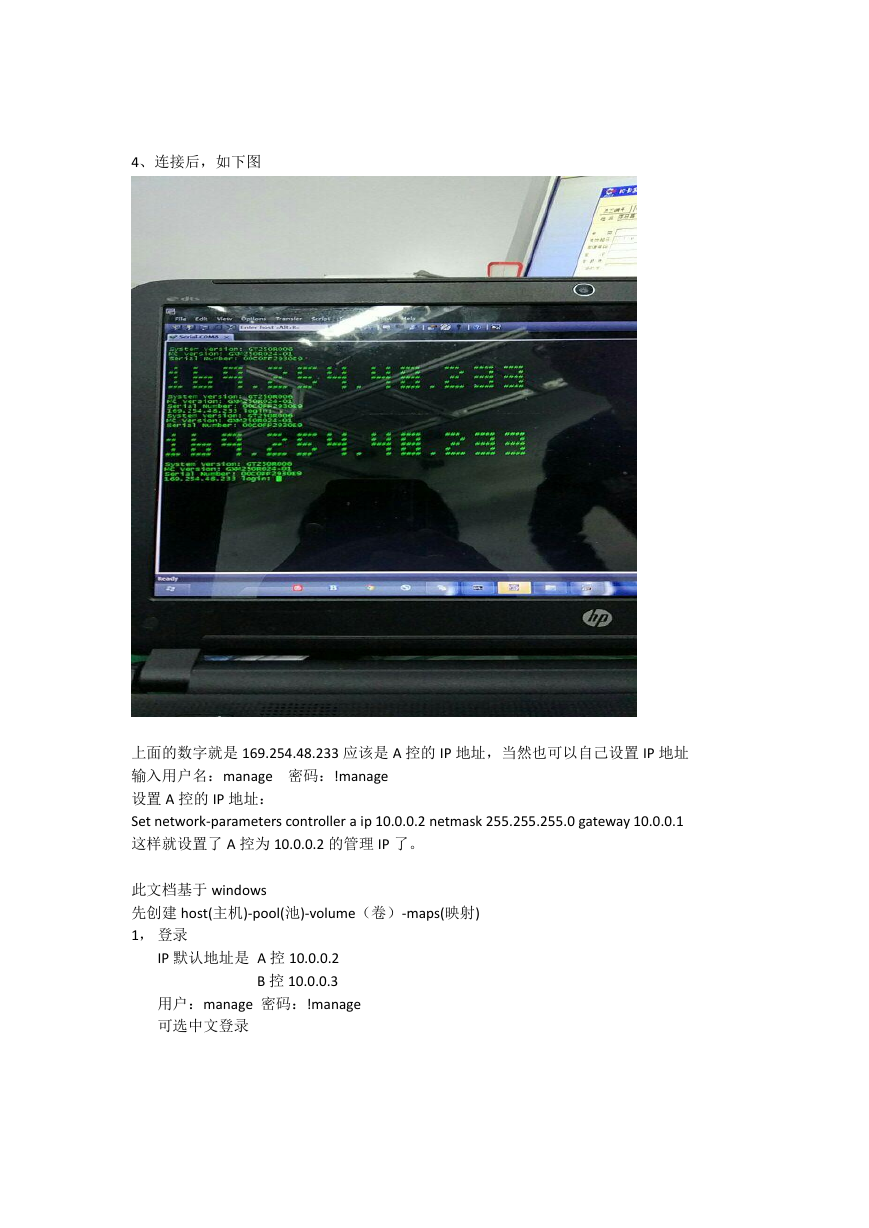

    4、连接后，如下图 上面的数字就是 169.254.48.233 应该是 A 控的 IP 地址，当然也可以自己设置 IP 地址 输入用户名：manage 密码：!manage 设置 A 控的 IP 地址： Set network-parameters controller a ip 10.0.0.2 netmask 255.255.255.0 gateway 10.0.0.1 这样就设置了 A 控为 10.0.0.2 的管理 IP 了。 此文档基于 windows 先创建 host(主机)-pool(池)-volume（卷）-maps(映射) 1， 登录 IP 默认地址是 A 控 10.0.0.2 B 控 10.0.0.3 用户：manage 密码：!manage 可选中文登录

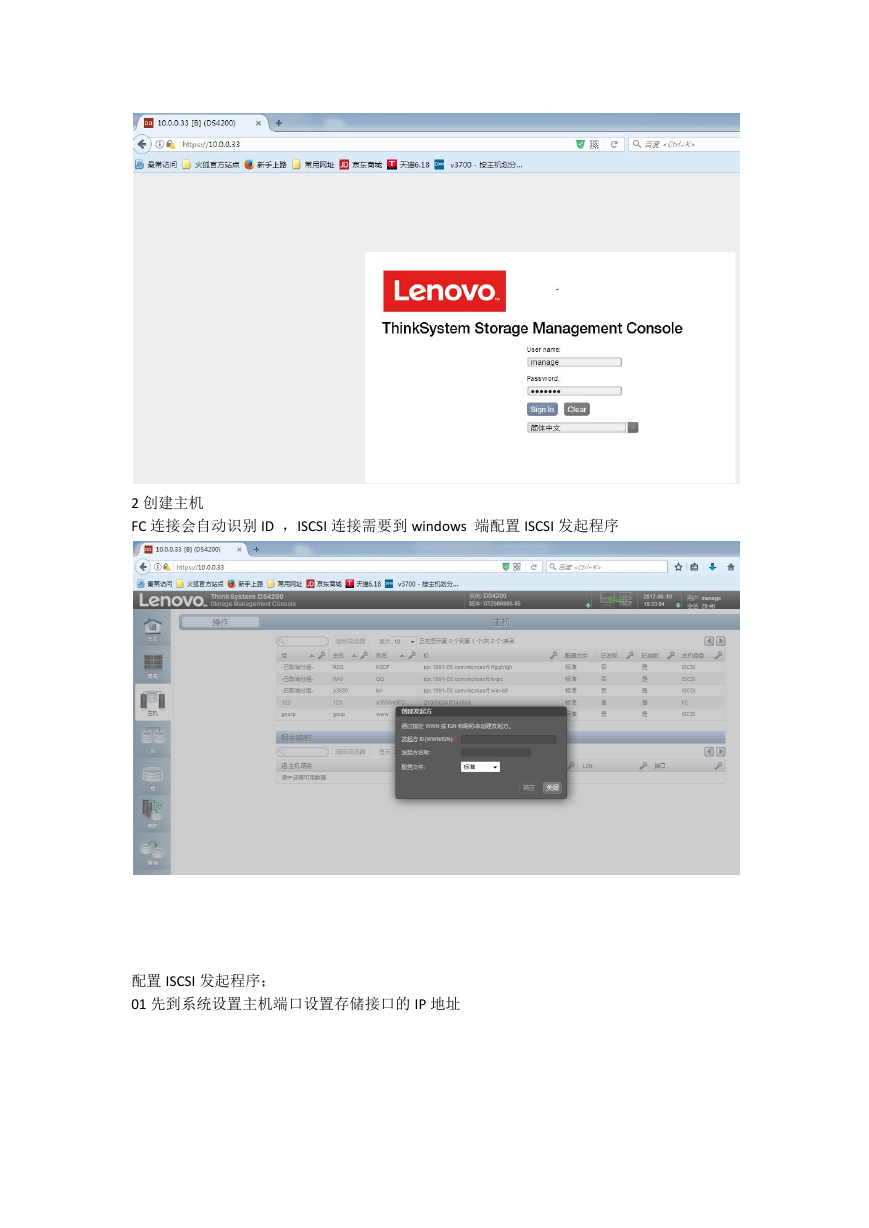

    2 创建主机 FC 连接会自动识别 ID ，ISCSI 连接需要到 windows 端配置 ISCSI 发起程序 配置 ISCSI 发起程序； 01 先到系统设置主机端口设置存储接口的 IP 地址

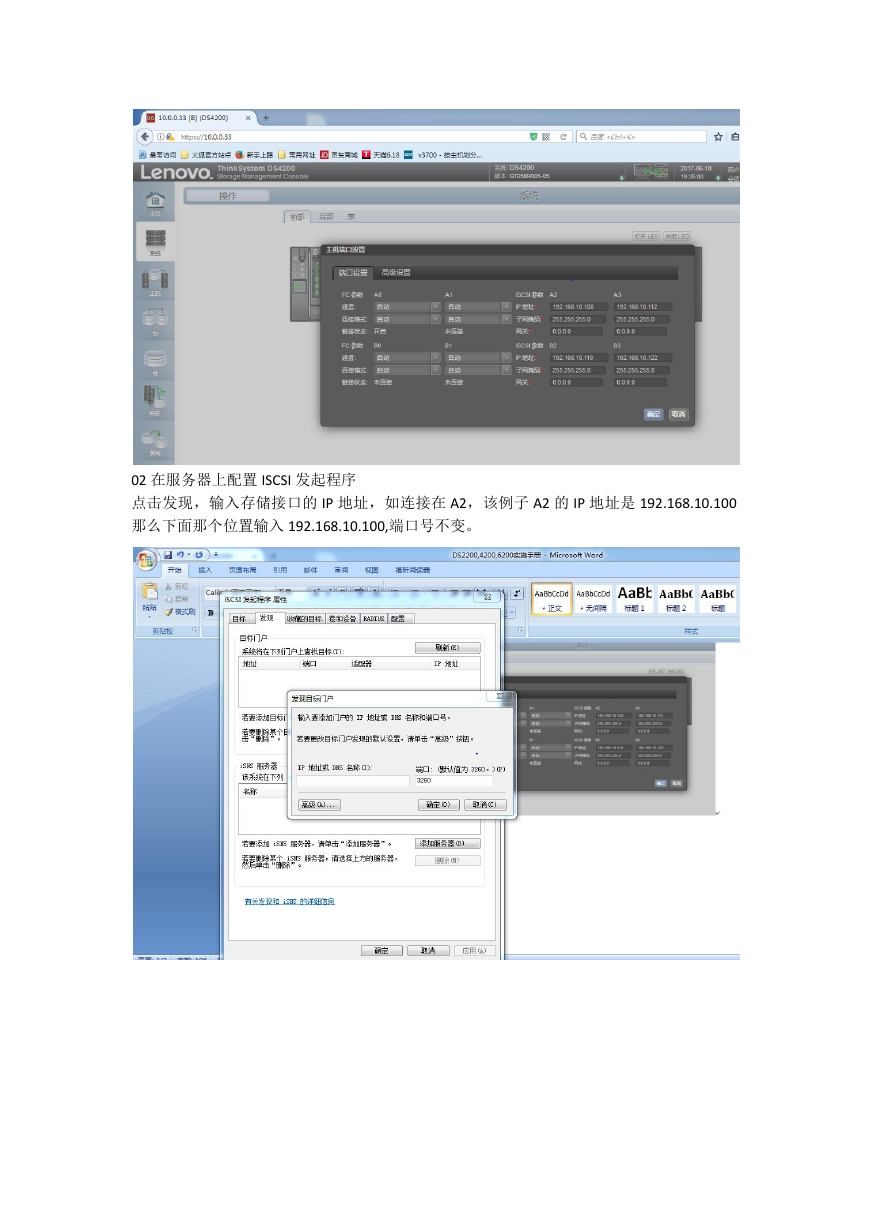

    02 在服务器上配置 ISCSI 发起程序 点击发现，输入存储接口的 IP 地址，如连接在 A2，该例子 A2 的 IP 地址是 192.168.10.100 那么下面那个位置输入 192.168.10.100,端口号不变。

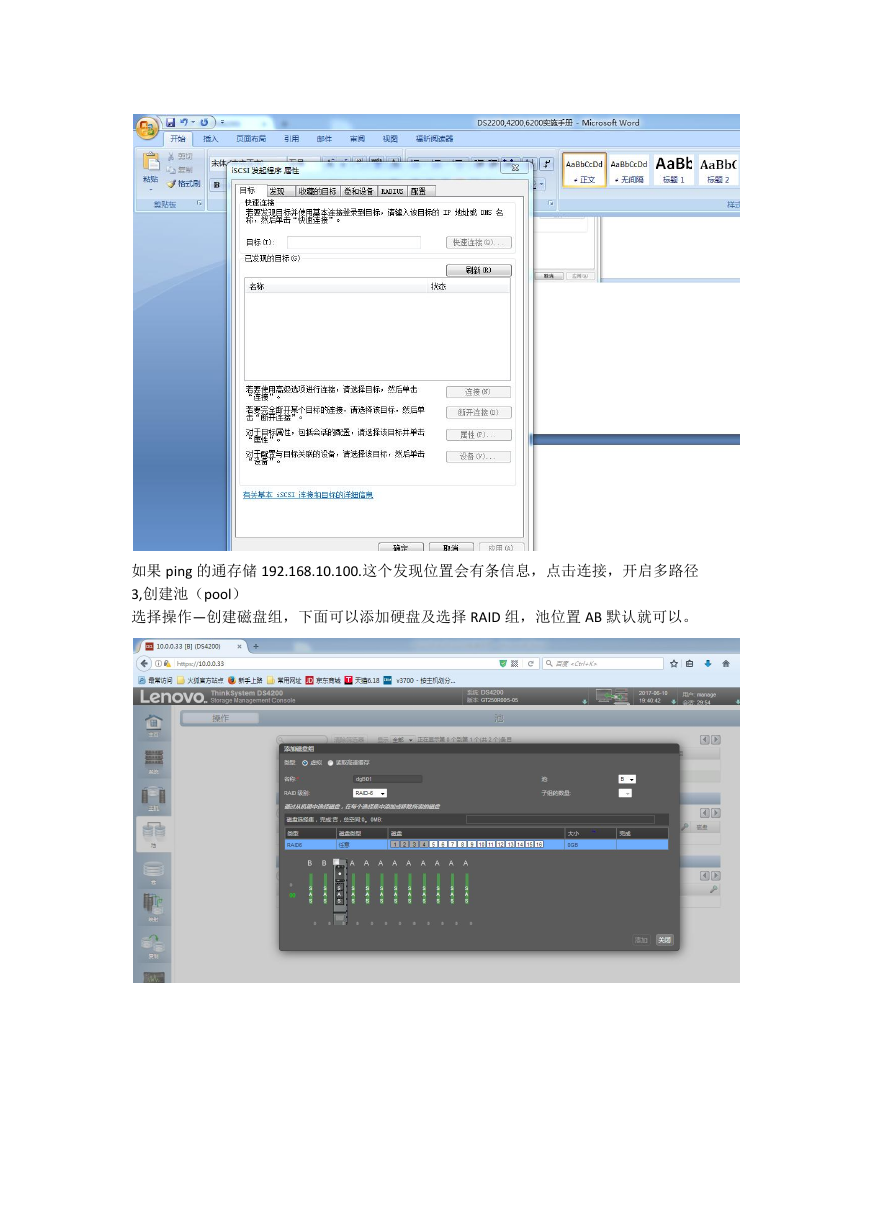

    如果 ping 的通存储 192.168.10.100.这个发现位置会有条信息，点击连接，开启多路径 3,创建池（pool） 选择操作—创建磁盘组，下面可以添加硬盘及选择 RAID 组，池位置 AB 默认就可以。

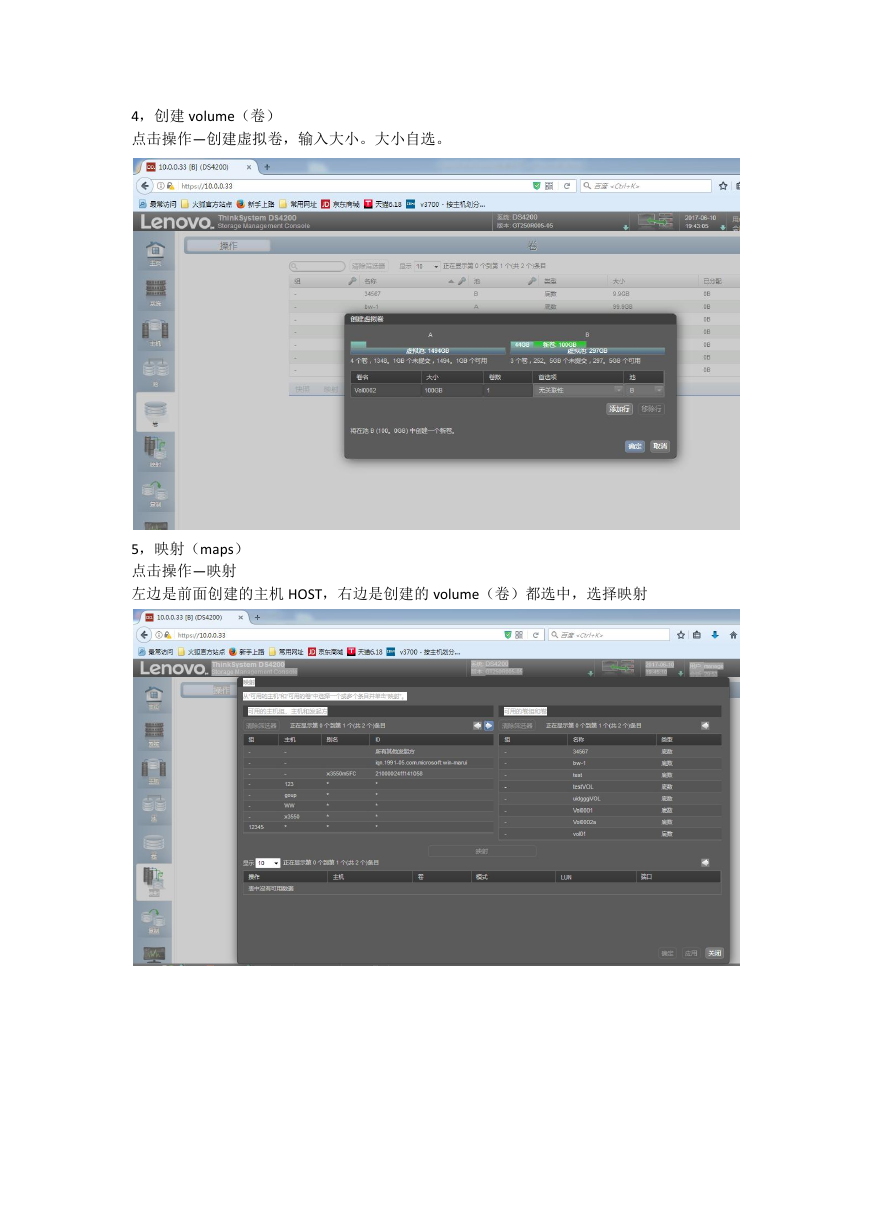

    4，创建 volume（卷） 点击操作—创建虚拟卷，输入大小。大小自选。 5，映射（maps） 点击操作—映射 左边是前面创建的主机 HOST，右边是创建的 volume（卷）都选中，选择映射

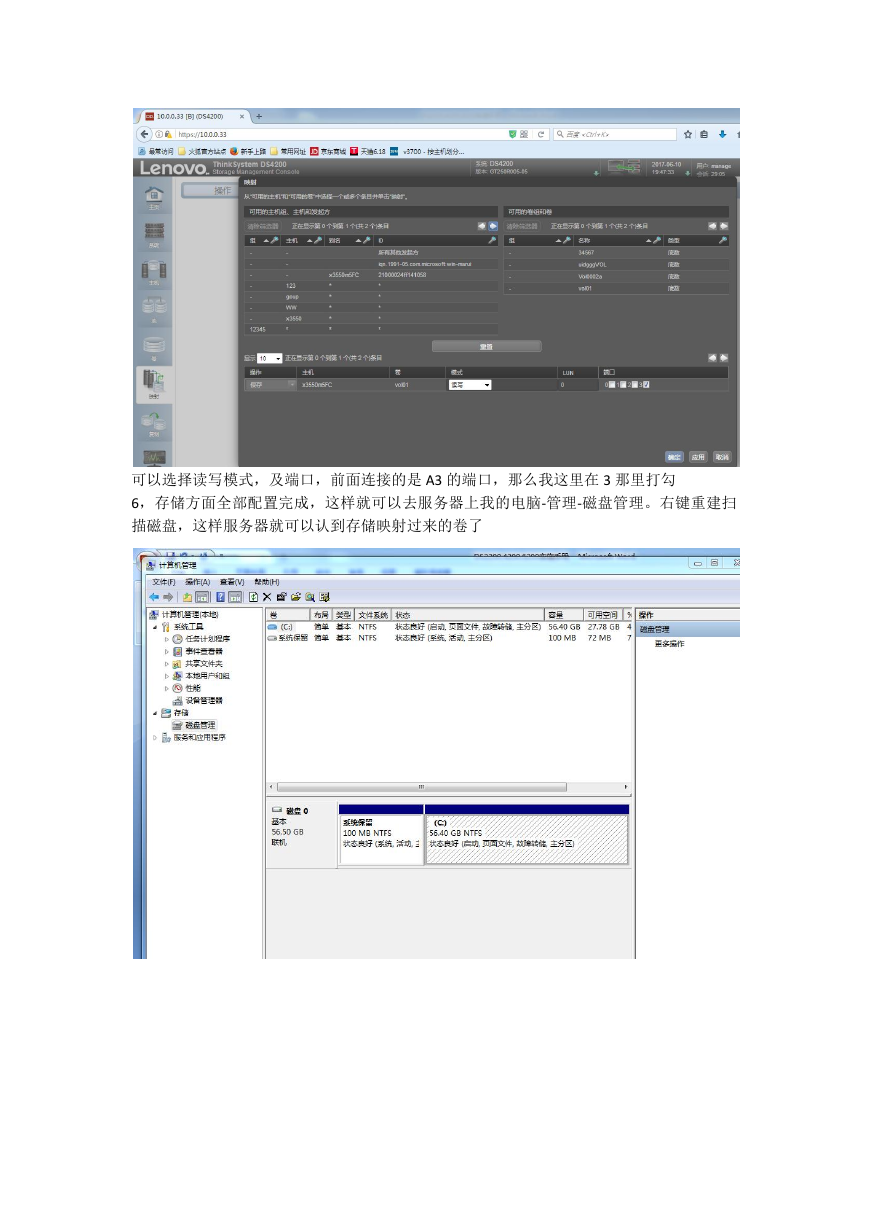

    可以选择读写模式，及端口，前面连接的是 A3 的端口，那么我这里在 3 那里打勾 6，存储方面全部配置完成，这样就可以去服务器上我的电脑-管理-磁盘管理。右键重建扫 描磁盘，这样服务器就可以认到存储映射过来的卷了
