摘 要
一、设计原理及要求
二、元器件清单及简介
三、设计原理分析:
1. D0~D7:8位数据输入线;
四、设计中的问题及改进
五、总结:
参考文献:

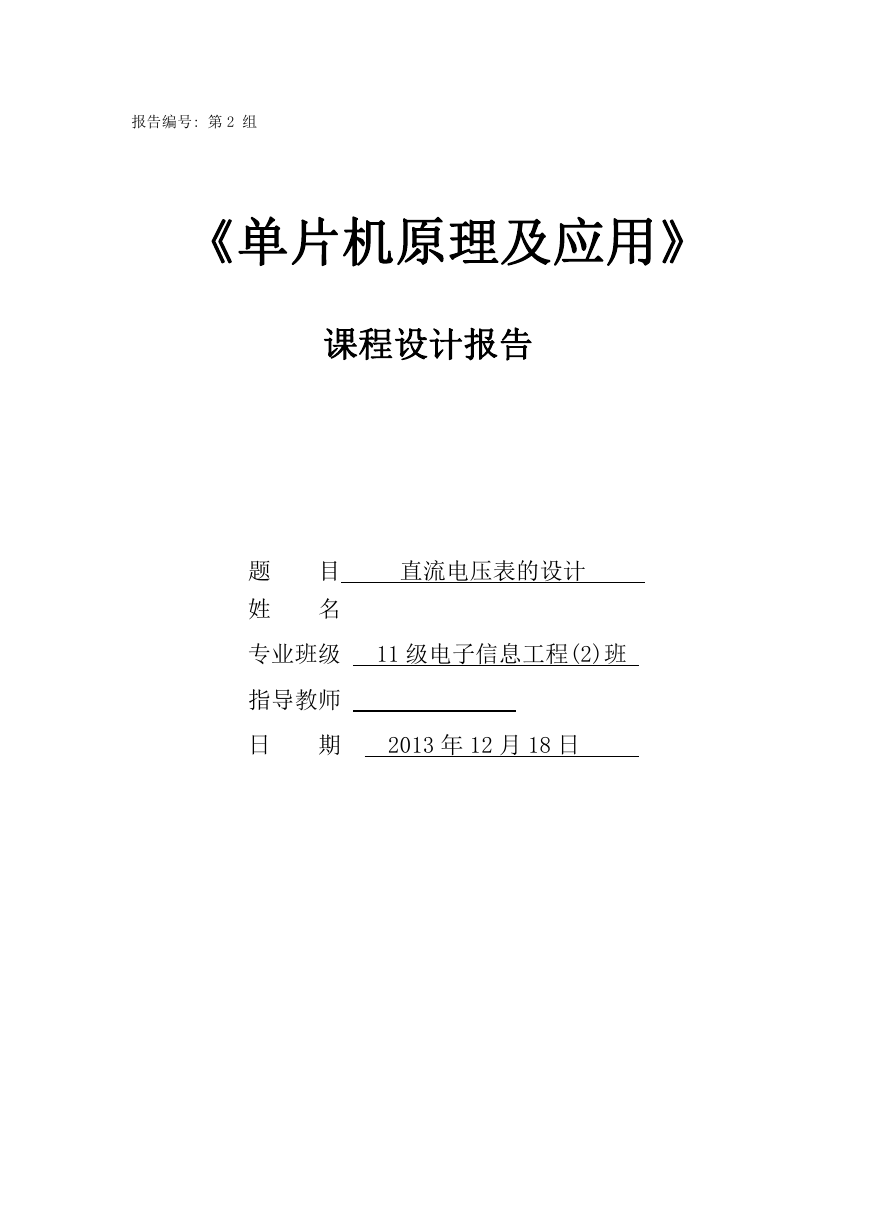

报告编号: 第 2 组 《单片机原理及应用》 课程设计报告 题 姓 目 名 直流电压表的设计 专业班级 11 级电子信息工程(2)班 . 指导教师 日 期 2013 年 12 月 18 日

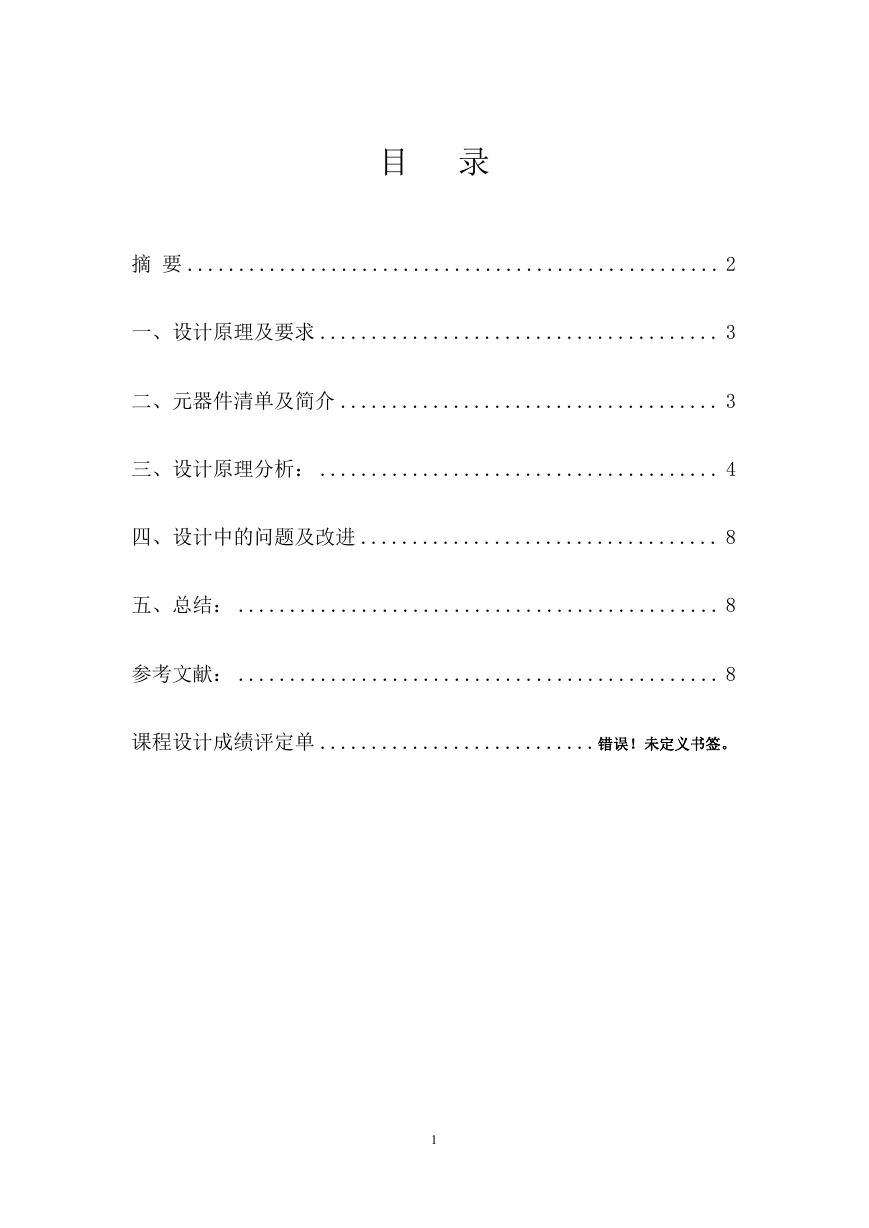

目 录 摘 要 .................................................... 2 一、设计原理及要求 ....................................... 3 二、元器件清单及简介 ..................................... 3 三、设计原理分析: ....................................... 4 四、设计中的问题及改进 ................................... 8 五、总结: ............................................... 8 参考文献: ............................................... 8 课程设计成绩评定单 ...........................错误!未定义书签。 1
摘 要 随着微电子技术的不断发展,微处理器芯片的集成程度越来越 高,单片机已可以在一块芯片上同时集成 CPU、存储器、定时器/计 数电路,这就很容易将计算机技术与测量控制技术结合,组成智能化 测量控制系统本设计重点介绍单片机、A/D 转换器以及由它们构成的 数字电压表的工作原理。目前,由各种单片机、A/D 转换器构成的数 字电压表,已被广泛用于电子及电工测量、工业自动化仪表、自动测 试系统等智能化测量领域,示出强大的生命力理。 关键字:单片机,A/D 转换器,CPU,数码管。 2

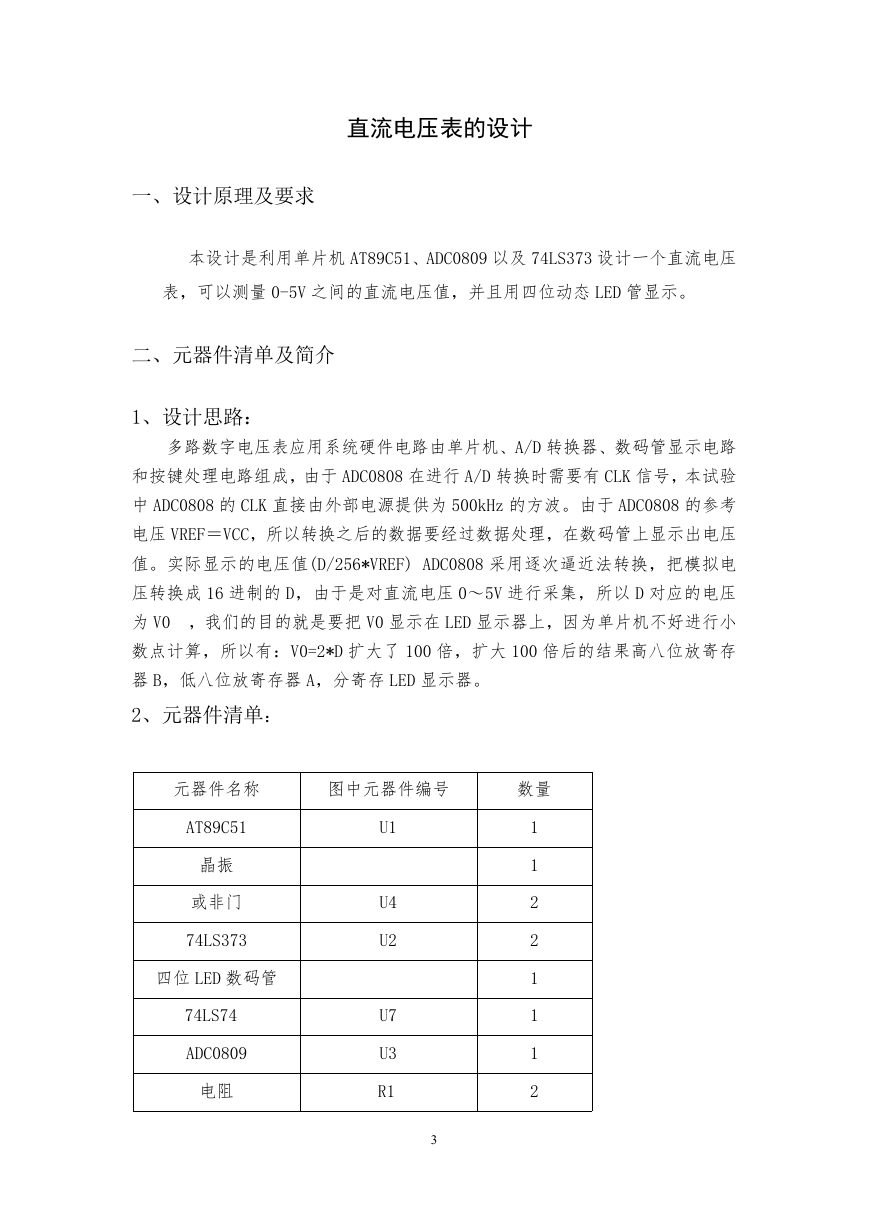

直流电压表的设计 一、设计原理及要求 本设计是利用单片机 AT89C51、ADC0809 以及 74LS373 设计一个直流电压 表,可以测量 0-5V 之间的直流电压值,并且用四位动态 LED 管显示。 二、元器件清单及简介 1、设计思路: 多路数字电压表应用系统硬件电路由单片机、A/D 转换器、数码管显示电路 和按键处理电路组成,由于 ADC0808 在进行 A/D 转换时需要有 CLK 信号,本试验 中 ADC0808 的 CLK 直接由外部电源提供为 500kHz 的方波。由于 ADC0808 的参考 电压 VREF=VCC,所以转换之后的数据要经过数据处理,在数码管上显示出电压 值。实际显示的电压值(D/256*VREF) ADC0808 采用逐次逼近法转换,把模拟电 压转换成 16 进制的 D,由于是对直流电压 0~5V 进行采集,所以 D 对应的电压 为 V0 ,我们的目的就是要把 V0 显示在 LED 显示器上,因为单片机不好进行小 数点计算,所以有:V0=2*D 扩大了 100 倍,扩大 100 倍后的结果高八位放寄存 器 B,低八位放寄存器 A,分寄存 LED 显示器。 2、元器件清单: 元器件名称 图中元器件编号 数量 AT89C51 晶振 或非门 74LS373 四位 LED 数码管 74LS74 ADC0809 电阻 U1 U4 U2 U7 U3 R1 3 1 1 2 2 1 1 1 2
电容 1 三、设计原理分析: 1、总体电路图 0 P 3 P 1 P 2 P 8 7 6 5 4 3 2 1 31 30 29 9 18 19 U1 P1.7 P1.6 P1.5 P1.4 P1.3 P1.2 P1.1/T2EX P1.0/T2 EA ALE PSEN RST XTAL2 XTAL1 AT89C52 RD WR P0 P1 P2 P3 P3.7/RD P3.6/WR P3.5/T1 P3.4/T0 P3.3/INT1 P3.2/INT0 P3.1/TXD P3.0/RXD P2.7/A15 P2.6/A14 P2.5/A13 P2.4/A12 P2.3/A11 P2.2/A10 P2.1/A9 P2.0/A8 P0.7/AD7 P0.6/AD6 P0.5/AD5 P0.4/AD4 P0.3/AD3 P0.2/AD2 P0.1/AD1 P0.0/AD0 17 16 15 14 13 12 11 10 28 27 26 25 24 23 22 21 32 33 34 35 36 37 38 39 U4:A 74LS02 2 3 4 1 RD 5 6 WR U4:B 74LS02 2 5 6 9 12 15 16 19 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 U2 D0 D1 D2 D3 D4 D5 D6 D7 OE LE 3 4 7 8 13 14 17 18 1 11 74LS373 RV1 1k 3 8 % Volts +3.10 0 N I AD1 AD2 AD3 ALE IN0 IN1 IN2 IN3 IN4 IN5 IN6 IN7 ADD A ADD B ADD C ALE VREF(+) VREF(-) IN0 AD1 AD2 AD3 ALE 26 27 28 1 2 3 4 5 25 24 23 22 12 16 10 6 7 21 20 19 18 8 15 14 17 9 U3 CLOCK START EOC OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OE ADC0808 2、分块电路 (1)LED 数码管的接口简介 LED 的段码端口 A~G 分别接至 AT89C51 的 P1.0~P1.7 口,位选端 1~4 分 别接至 P3.5、P3.4、P3.1、P3.0,如下图所示。 P ABCDEFGD (2)AT89C51 的功能介绍 0 Q 1 Q 2 Q 3 Q AT89C51 是一种带 4K 字节闪存可编程可擦除只读存储器的低电压、高性能 CMOS 8 位微处理器,俗称单片机。该器件采用 ATMEL 高密度非易失存储器 4

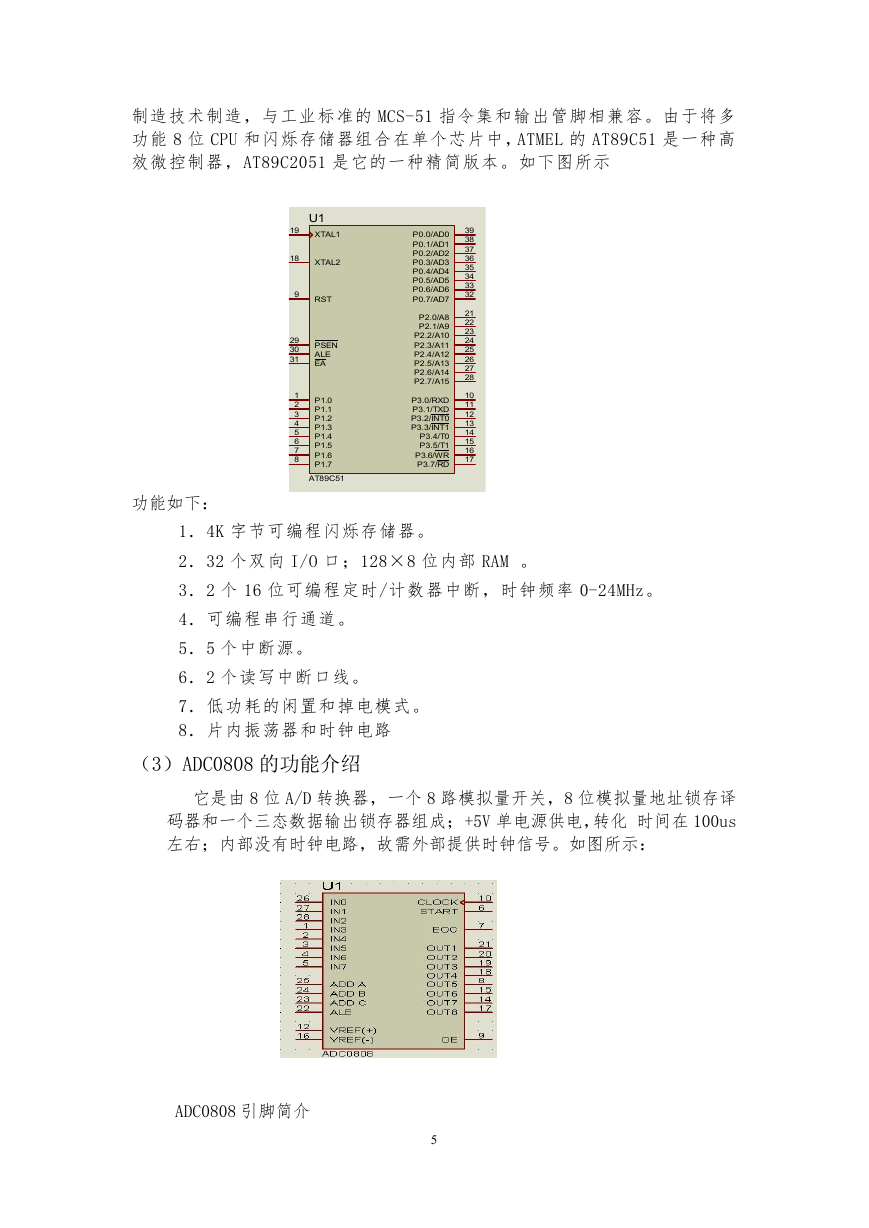

制造技术制造,与工业标准的 MCS-51 指令集和输出管脚相兼容。由于将多 功能 8 位 CPU 和闪烁存储器组合在单个芯片中,ATMEL 的 AT89C51 是一种高 效微控制器,AT89C2051 是它的一种精简版本。如下图所示 19 18 9 29 30 31 1 2 3 4 5 6 7 8 U1 XTAL1 XTAL2 RST PSEN ALE EA P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 AT89C51 P0.0/AD0 P0.1/AD1 P0.2/AD2 P0.3/AD3 P0.4/AD4 P0.5/AD5 P0.6/AD6 P0.7/AD7 P2.0/A8 P2.1/A9 P2.2/A10 P2.3/A11 P2.4/A12 P2.5/A13 P2.6/A14 P2.7/A15 P3.0/RXD P3.1/TXD P3.2/INT0 P3.3/INT1 P3.4/T0 P3.5/T1 P3.6/WR P3.7/RD 39 38 37 36 35 34 33 32 21 22 23 24 25 26 27 28 10 11 12 13 14 15 16 17 功能如下: 1.4K 字节可编程闪烁存储器。 2.32 个双向 I/O 口;128×8 位内部 RAM 。 3.2 个 16 位可编程定时/计数器中断,时钟频率 0-24MHz。 4.可编程串行通道。 5.5 个中断源。 6.2 个读写中断口线。 7.低功耗的闲置和掉电模式。 8.片内振荡器和时钟电路 (3)ADC0808 的功能介绍 它是由 8 位 A/D 转换器,一个 8 路模拟量开关,8 位模拟量地址锁存译 码器和一个三态数据输出锁存器组成;+5V 单电源供电,转化 时间在 100us 左右;内部没有时钟电路,故需外部提供时钟信号。如图所示: ADC0808 引脚简介 5

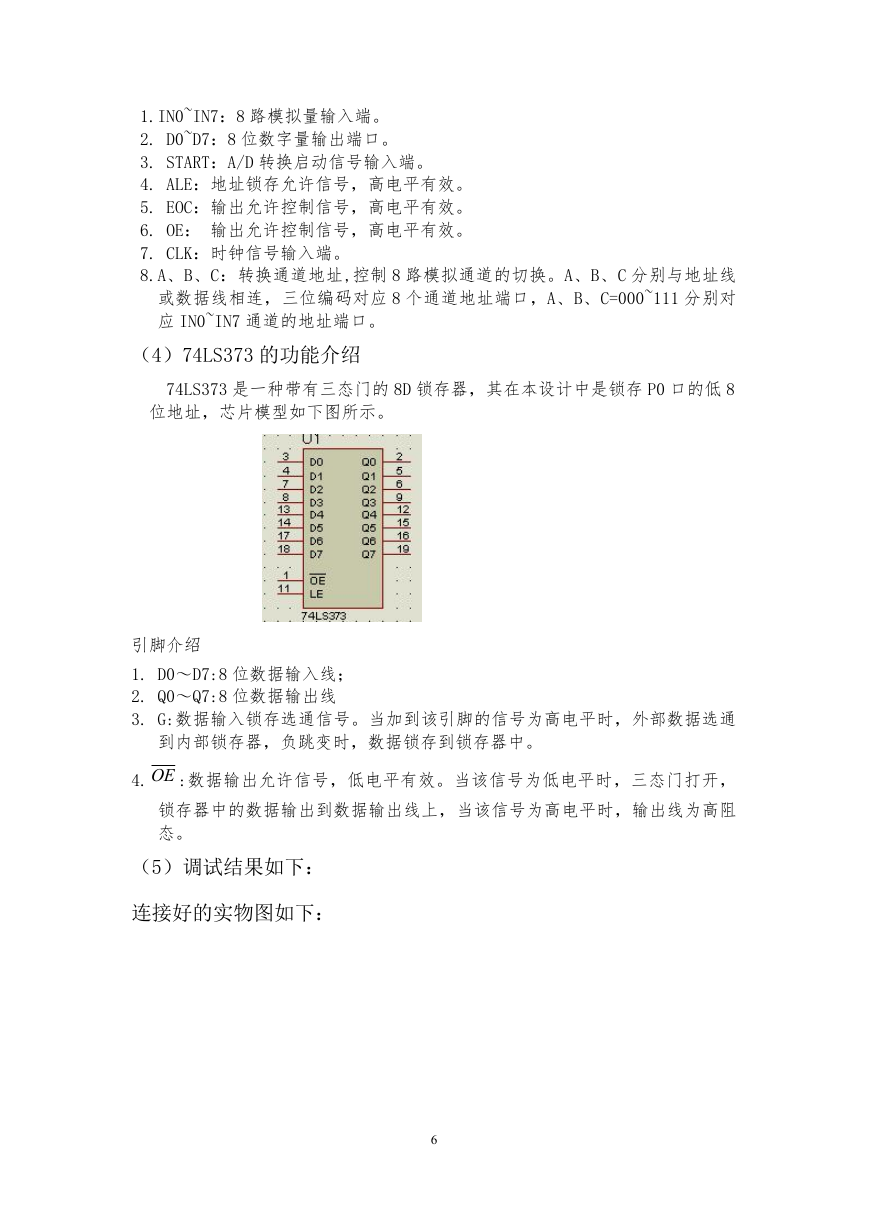

1.IN0~IN7:8 路模拟量输入端。 2. D0~D7:8 位数字量输出端口。 3. START:A/D 转换启动信号输入端。 4. ALE:地址锁存允许信号,高电平有效。 5. EOC:输出允许控制信号,高电平有效。 6. OE: 输出允许控制信号,高电平有效。 7. CLK:时钟信号输入端。 8.A、B、C:转换通道地址,控制 8 路模拟通道的切换。A、B、C 分别与地址线 或数据线相连,三位编码对应 8 个通道地址端口,A、B、C=000~111 分别对 应 IN0~IN7 通道的地址端口。 (4)74LS373 的功能介绍 74LS373 是一种带有三态门的 8D 锁存器,其在本设计中是锁存 P0 口的低 8 位地址,芯片模型如下图所示。 引脚介绍 1. D0~D7:8 位数据输入线; 2. Q0~Q7:8 位数据输出线 3. G:数据输入锁存选通信号。当加到该引脚的信号为高电平时,外部数据选通 到内部锁存器,负跳变时,数据锁存到锁存器中。 4.OE :数据输出允许信号,低电平有效。当该信号为低电平时,三态门打开, 锁存器中的数据输出到数据输出线上,当该信号为高电平时,输出线为高阻 态。 (5)调试结果如下: 连接好的实物图如下: 6
测得数据如下: 7
