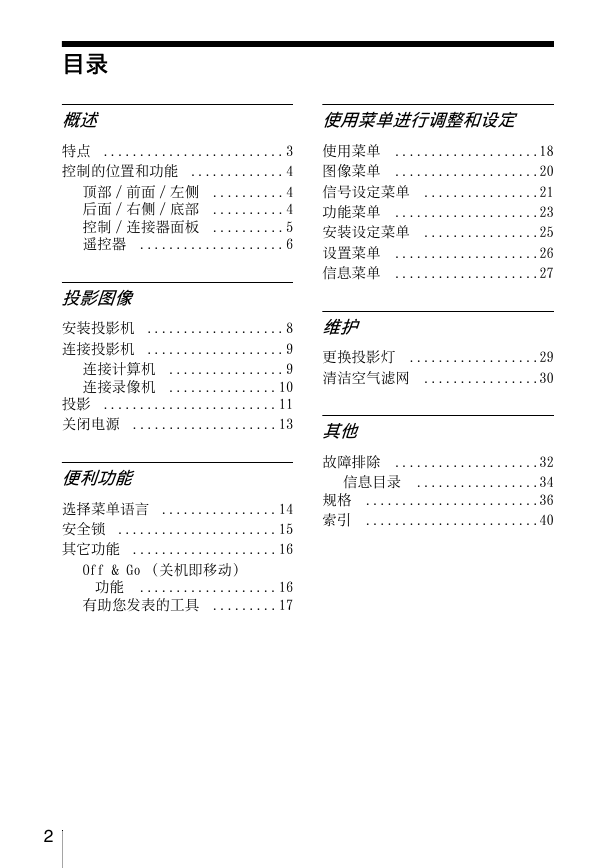

⽬录概述特点 ......................... 3 控制的位置和功能 ............. 4 顶部 / 前⾯ / 左侧 .......... 4 后⾯ / 右侧 / 底部 .......... 4 控制 / 连接器⾯板 .......... 5 遥控器 .................... 6 投影图像安装投影机 ................... 8 连接投影机 ................... 9 连接计算机 ................ 9 连接录像机 ............... 10 投影 ........................ 11 关闭电源 .................... 13 便利功能选择菜单语⾔ ................ 14 安全锁 ...................... 15 其它功能 .................... 16 Off & Go （关机即移动）功能 ................... 16 有助您发表的⼯具 ......... 17 使⽤菜单进⾏调整和设定使⽤菜单 ....................18 图像菜单 ....................20 信号设定菜单 ................21 功能菜单 ....................23 安装设定菜单 ................25 设置菜单 ....................26 信息菜单 ....................27 维护更换投影灯 ..................29 清洁空⽓滤⽹ ................30 其他故障排除 ....................32 信息⽬录 .................34 规格 ........................36 索引 ........................40 2

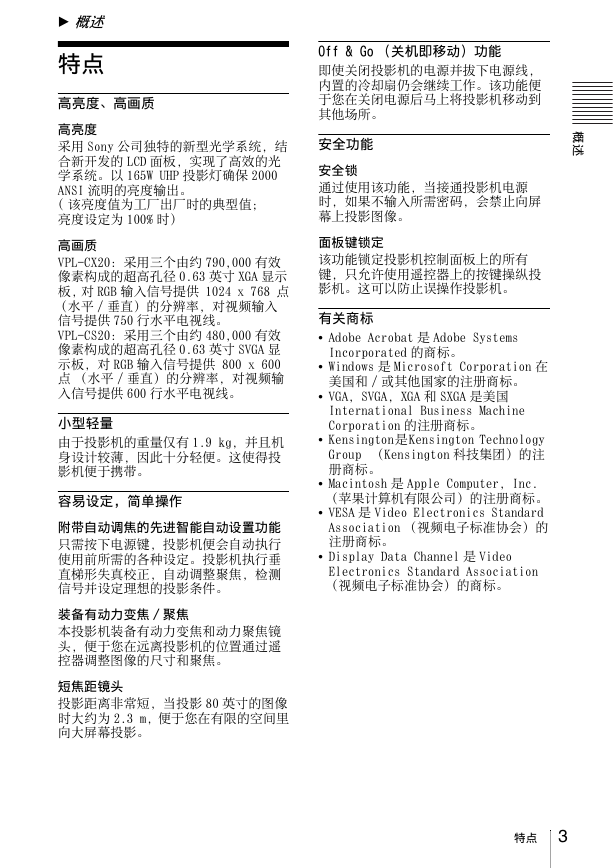

B 概述特点⾼亮度、⾼画质⾼亮度采⽤ Sony 公司独特的新型光学系统，结合新开发的 LCD ⾯板，实现了⾼效的光学系统。以 165W UHP 投影灯确保 2000 ANSI 流明的亮度输出。 ( 该亮度值为⼯⼚出⼚时的典型值；亮度设定为 100% 时）⾼画质 VPL-CX20: 采⽤三个由约 790,000 有效像素构成的超⾼孔径 0.63 英⼨ XGA 显⽰板，对 RGB 输⼊信号提供 1024 x 768 点（⽔平 / 垂直）的分辨率，对视频输⼊信号提供 750 ⾏⽔平电视线。 VPL-CS20: 采⽤三个由约 480,000 有效像素构成的超⾼孔径 0.63 英⼨ SVGA 显⽰板，对 RGB 输⼊信号提供 800 x 600 点（⽔平 / 垂直）的分辨率，对视频输⼊信号提供 600 ⾏⽔平电视线。⼩型轻量由于投影机的重量仅有 1.9 kg，并且机⾝设计较薄，因此⼗分轻便。这使得投影机便于携带。容易设定，简单操作附带⾃动调焦的先进智能⾃动设置功能只需按下电源键，投影机便会⾃动执⾏使⽤前所需的各种设定。投影机执⾏垂直梯形失真校正，⾃动调整聚焦，检测信号并设定理想的投影条件。装备有动⼒变焦 / 聚焦本投影机装备有动⼒变焦和动⼒聚焦镜头，便于您在远离投影机的位置通过遥控器调整图像的尺⼨和聚焦。短焦距镜头投影距离⾮常短，当投影 80 英⼨的图像时⼤约为 2.3 m，便于您在有限的空间⾥向⼤屏幕投影。 Off & Go （关机即移动）功能即使关闭投影机的电源并拔下电源线，内置的冷却扇仍会继续⼯作。该功能便于您在关闭电源后马上将投影机移动到其他场所。安全功能概述安全锁通过使⽤该功能，当接通投影机电源时，如果不输⼊所需密码，会禁⽌向屏幕上投影图像。⾯板键锁定该功能锁定投影机控制⾯板上的所有键，只允许使⽤遥控器上的按键操纵投影机。这可以防⽌误操作投影机。有关商标 • Adobe Acrobat 是 Adobe Systems Incorporated 的商标。 Windows 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 VGA, SVGA, XGA 和 SXGA 是美国 International Business Machine Corporation 的注册商标。 Kensington是Kensington Technology Group （Kensington 科技集团）的注册商标。 Macintosh 是 Apple Computer, Inc. （苹果计算机有限公司）的注册商标。 VESA 是 Video Electronics Standard Association （视频电⼦标准协会）的注册商标。 Display Data Channel 是 Video Electronics Standard Association （视频电⼦标准协会）的商标。特点 3

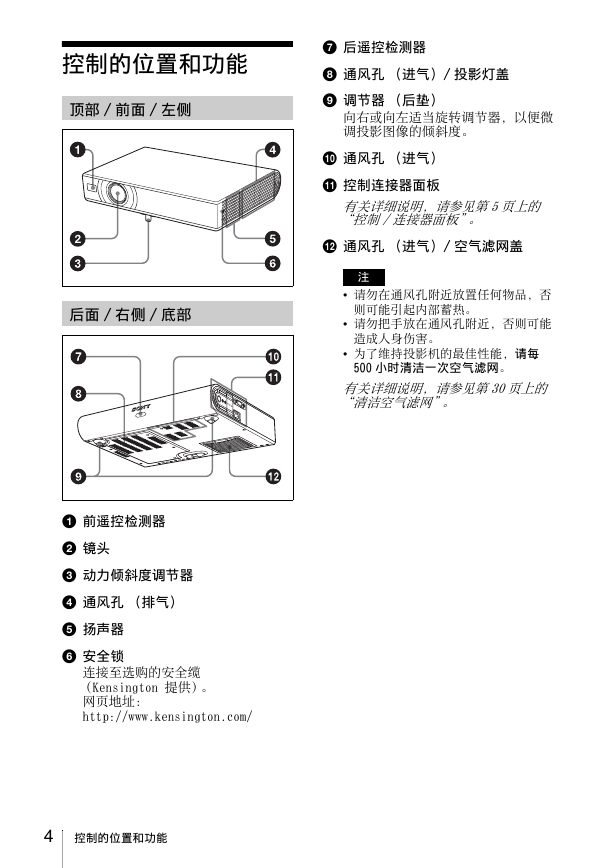

控制的位置和功能顶部 / 前⾯ / 左侧后⾯ / 右侧 / 底部 g 后遥控检测器 h 通风孔（进⽓）/ 投影灯盖 i 调节器（后垫）向右或向左适当旋转调节器，以便微调投影图像的倾斜度。 j 通风孔（进⽓） k 控制连接器⾯板有关详细说明，请参见第5页上的 “控制/连接器⾯板”。 l 通风孔（进⽓）/ 空⽓滤⽹盖注请勿在通风孔附近放置任何物品，否则可能引起内部蓄热。请勿把⼿放在通风孔附近，否则可能造成⼈⾝伤害。为了维持投影机的最佳性能，请每 500 ⼩时清洁⼀次空⽓滤⽹。有关详细说明，请参见第30页上的 “清洁空⽓滤⽹”。 a 前遥控检测器 b 镜头 c 动⼒倾斜度调节器 d 通风孔（排⽓） e 扬声器 f 安全锁连接⾄选购的安全缆（Kensington 提供）。⽹页地址： http://www.kensington.com/ 4 控制的位置和功能

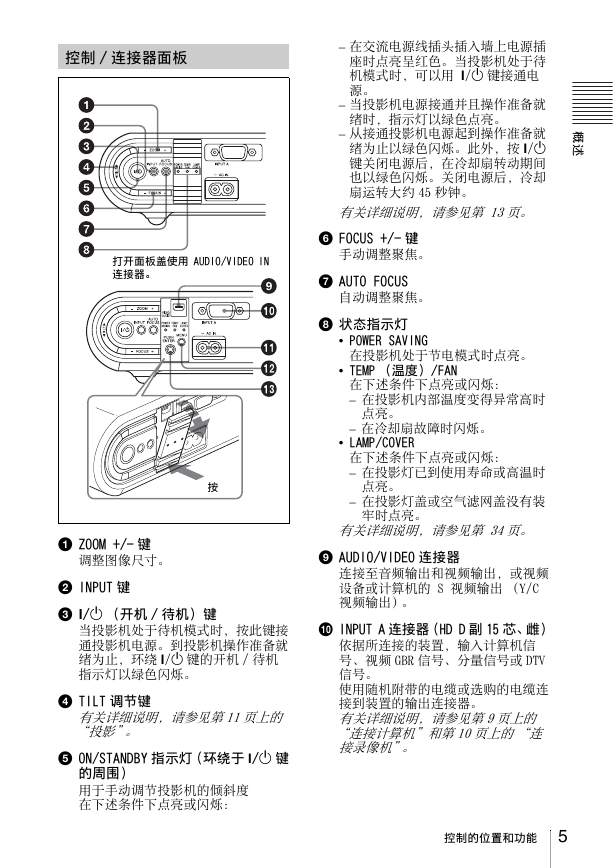

控制 / 连接器⾯板打开⾯板盖使⽤ AUDIO/VIDEO IN 连接器。 – 在交流电源线插头插⼊墙上电源插座时点亮呈红⾊。当投影机处于待机模式时，可以⽤ ?/1 键接通电源。 – 当投影机电源接通并且操作准备就绪时，指⽰灯以绿⾊点亮。 – 从接通投影机电源起到操作准备就绪为⽌以绿⾊闪烁。此外，按 ?/1 键关闭电源后，在冷却扇转动期间也以绿⾊闪烁。关闭电源后，冷却扇运转⼤约 45 秒钟。有关详细说明，请参见第 13页。概述 f FOCUS +/- 键⼿动调整聚焦。 g AUTO FOCUS ⾃动调整聚焦。 h 状态指⽰灯 POWER SAVING 在投影机处于节电模式时点亮。 TEMP （温度）/FAN 在下述条件下点亮或闪烁： – 在投影机内部温度变得异常⾼时点亮。 – 在冷却扇故障时闪烁。 LAMP/COVER 在下述条件下点亮或闪烁： – 在投影灯已到使⽤寿命或⾼温时按点亮。 a ZOOM +/- 键调整图像尺⼨。 b INPUT 键 c ?/1 （开机 / 待机）键当投影机处于待机模式时，按此键接通投影机电源。到投影机操作准备就绪为⽌，环绕 ?/1 键的开机 / 待机指⽰灯以绿⾊闪烁。 d TILT 调节键有关详细说明，请参见第11页上的 “投影”。 e ON/STANDBY 指⽰灯（环绕于 ?/1 键的周围）⽤于⼿动调节投影机的倾斜度在下述条件下点亮或闪烁： – 在投影灯盖或空⽓滤⽹盖没有装牢时点亮。有关详细说明，请参见第 34页。 i AUDIO/VIDEO 连接器连接⾄⾳频输出和视频输出，或视频设备或计算机的 S 视频输出（Y/C 视频输出）。 j INPUT A 连接器（HD D 副 15 芯、雌）依据所连接的装置，输⼊计算机信号、视频 GBR 信号、分量信号或 DTV 信号。使⽤随机附带的电缆或选购的电缆连接到装置的输出连接器。有关详细说明，请参见第9页上的 “连接计算机”和第10页上的“连接录像机”。控制的位置和功能 5

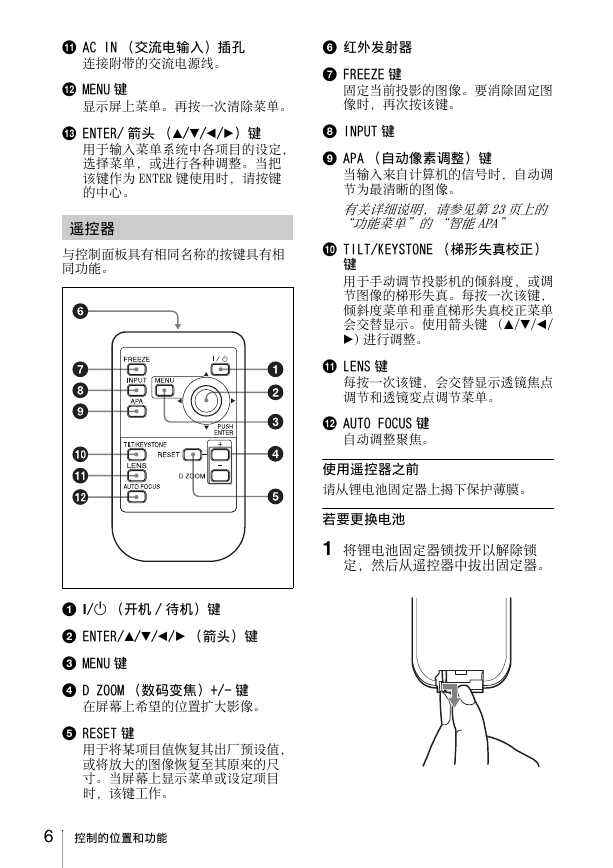

k AC IN （交流电输⼊）插孔连接附带的交流电源线。 f 红外发射器 g FREEZE 键 l MENU 键显⽰屏上菜单。再按⼀次清除菜单。固定当前投影的图像。要消除固定图像时，再次按该键。 m ENTER/ 箭头（v/V/b/B）键 h INPUT 键⽤于输⼊菜单系统中各项⽬的设定，选择菜单，或进⾏各种调整。当把该键作为 ENTER 键使⽤时，请按键的中⼼。遥控器与控制⾯板具有相同名称的按键具有相同功能。 i APA （⾃动像素调整）键当输⼊来⾃计算机的信号时，⾃动调节为最清晰的图像。有关详细说明，请参见第23页上的 “功能菜单”的“智能APA” j TILT/KEYSTONE （梯形失真校正）键⽤于⼿动调节投影机的倾斜度，或调节图像的梯形失真。每按⼀次该键，倾斜度菜单和垂直梯形失真校正菜单会交替显⽰。使⽤箭头键（v/V/b/ B) 进⾏调整。 k LENS 键每按⼀次该键，会交替显⽰透镜焦点调节和透镜変点调节菜单。 l AUTO FOCUS 键⾃动调整聚焦。使⽤遥控器之前请从锂电池固定器上揭下保护薄膜。若要更换电池 1 将锂电池固定器锁拨开以解除锁定，然后从遥控器中拔出固定器。 a ?/1 （开机 / 待机）键 b ENTER/v/V/b/B （箭头）键 c MENU 键 d D ZOOM （数码变焦）+/- 键在屏幕上希望的位置扩⼤影像。 e RESET 键⽤于将某项⽬值恢复其出⼚预设值，或将放⼤的图像恢复⾄其原来的尺⼨。当屏幕上显⽰菜单或设定项⽬时，该键⼯作。 6 控制的位置和功能

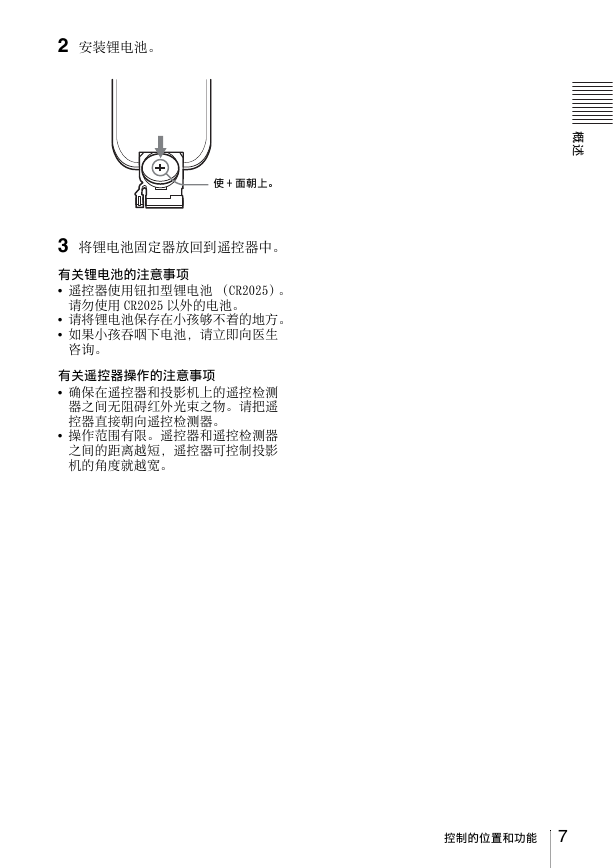

2 安装锂电池。使 + ⾯朝上。 3 将锂电池固定器放回到遥控器中。有关锂电池的注意事项遥控器使⽤钮扣型锂电池（CR2025）。请勿使⽤ CR2025 以外的电池。请将锂电池保存在⼩孩够不着的地⽅。如果⼩孩吞咽下电池，请⽴即向医⽣咨询。有关遥控器操作的注意事项确保在遥控器和投影机上的遥控检测器之间⽆阻碍红外光束之物。请把遥控器直接朝向遥控检测器。操作范围有限。遥控器和遥控检测器之间的距离越短，遥控器可控制投影机的⾓度就越宽。概述控制的位置和功能 7

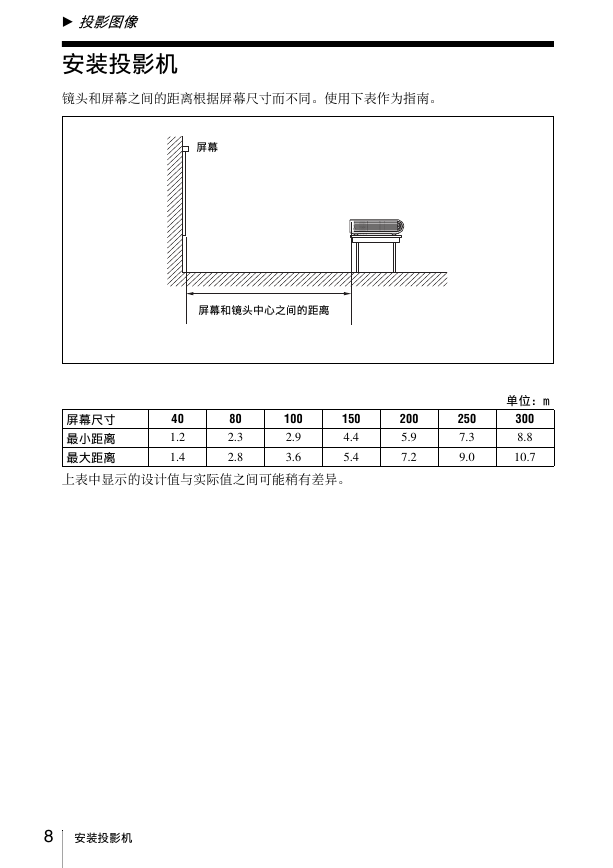

B 投影图像安装投影机镜头和屏幕之间的距离根据屏幕尺⼨⽽不同。使⽤下表作为指南。屏幕屏幕和镜头中⼼之间的距离屏幕尺⼨最⼩距离最⼤距离 40 1.2 1.4 80 2.3 2.8 100 2.9 3.6 150 4.4 5.4 200 5.9 7.2 250 7.3 9.0 上表中显⽰的设计值与实际值之间可能稍有差异。单位：m 300 8.8 10.7 8 安装投影机
