    CCS5.5使用教程
    新建一个工程
    1、新建一个项目工程：Project/New CCS Project，如下图：
    2、单击之后，出现如下对话框：
    3、完成上步后，建立的工程如下图：
    新建源文件
    1、新建源文件
    2、设置源文件名称和源文件的类型
    添加已有的源文件
    1、右击工程选择Add Files
    2、选择需要添加进工程的文件
    Properties设置
    1、进入properties设置
    2、添加头文件，
    3、添加库文件
    编译
    1、Project->Build All，如下图：
    2、点击build all之后，出现如下对话框：
    3、编译结束后，会在 Console 窗口显示编译结果信息，而在 Problems 窗口中显示错误、告警
    配置仿真器
    1、File->New->TargetConfigurationFile，如下图：
    2、选择Target Configuration File之后出现如下对话框：
    3、设置文件名之后，单击Finish，出现如下对话框：
    4、连接仿真器
    烧录RAM进行调试
    1、Run->Debug，如下图：
    2、单击Debug后，出现如下调试界面
    3、下载程序到 RAM
    4、点击Load Program后，出现如下对话框
    5、点击OK后，返回如下界面，然后鼠标点击
    6、在自己需要观察的位置设置断点：鼠标指向行号的左侧，然后双击鼠标，即可设置一个断点，如下图示：
    7、点击这时调试全速运行，使其执行到断点，如下图：
    8、点击（或按 F5）单步运行，如下图：
    烧录Flash
    1、View->Project Explorer，如下图：
    2、显示的Project Explore窗口如下图：
    3、删除文件，如下图：
    4、弹出确认删除对话框，选择OK
    5、把用于烧录Flash的.CMD文件拷贝到工程文件夹下，如图所示：
    6、拷贝完成后，下框自动出现了添加的“.cmd”文件，如下图：
    7、重新编译所有源文件，Project->Build All，如下图示：
    8、点击Build All后出现如下对话框，如图所示
    9、完成编译后，可能会出现下对话框，意思是否烧录 flash。
    10、点击Yes后出现烧录 flash 对话框，如下图：
    11、若没有出现上面第 9 步的指示，则通过如下图示烧录 flash，Run->Load->Load Pr
    12、点击Load Program之后，出现如下对话框：
    13、点击OK后，出现如下对话框：
    14、烧录完成后，鼠标指向，然后点击鼠标右键选择，如下图所示：
    15、点击Connect Target后，即可断开仿真器 xds100v2 与开发板的连接（若再次点击，则
    16、关掉开发板的供电（不用拨出 xds100v2 与开发板的 JTAG 接口），然后重新上电，这时开发板
    点击退出调试界面，然后返回正常界面，如下图示：
    导入3.3版本工程
    打开存在的5.5工程
    1、选择Project->Import Existing CCS Eclipse Project
    2、选择存在的CCS工程，单击Browse
    3、选择工程文件所在路径，单击确定
    4、完成导入，单击Finish
    导入旧工程可能出现的问题
    3.3不区分大小写，但是5.5区分，注意函数名等大小写要保持一致。
    头文件和库文件可能需要重新添加。
    Error NO CHIP DEFINED

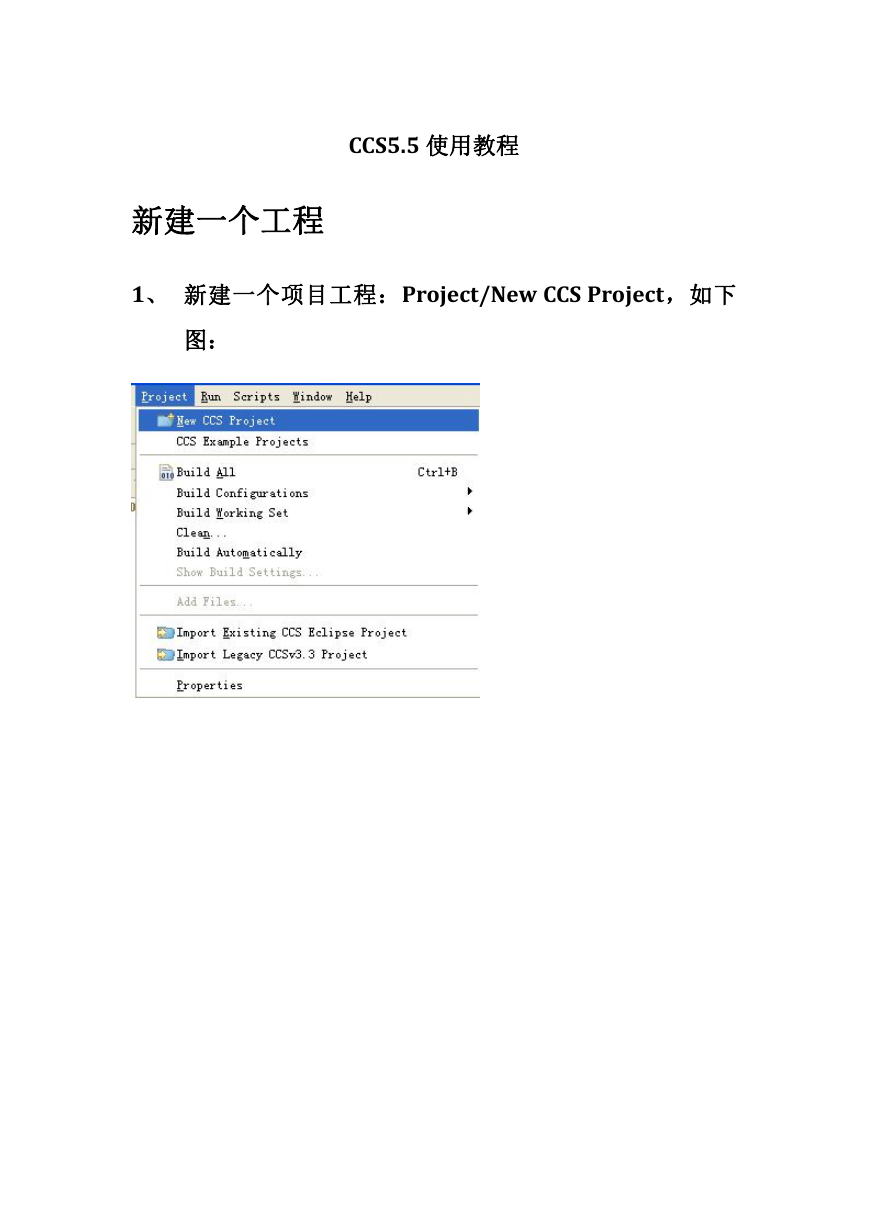

    CCS5.5 使用教程 新建一个工程 1、 新建一个项目工程：Project/New CCS Project，如下 图：

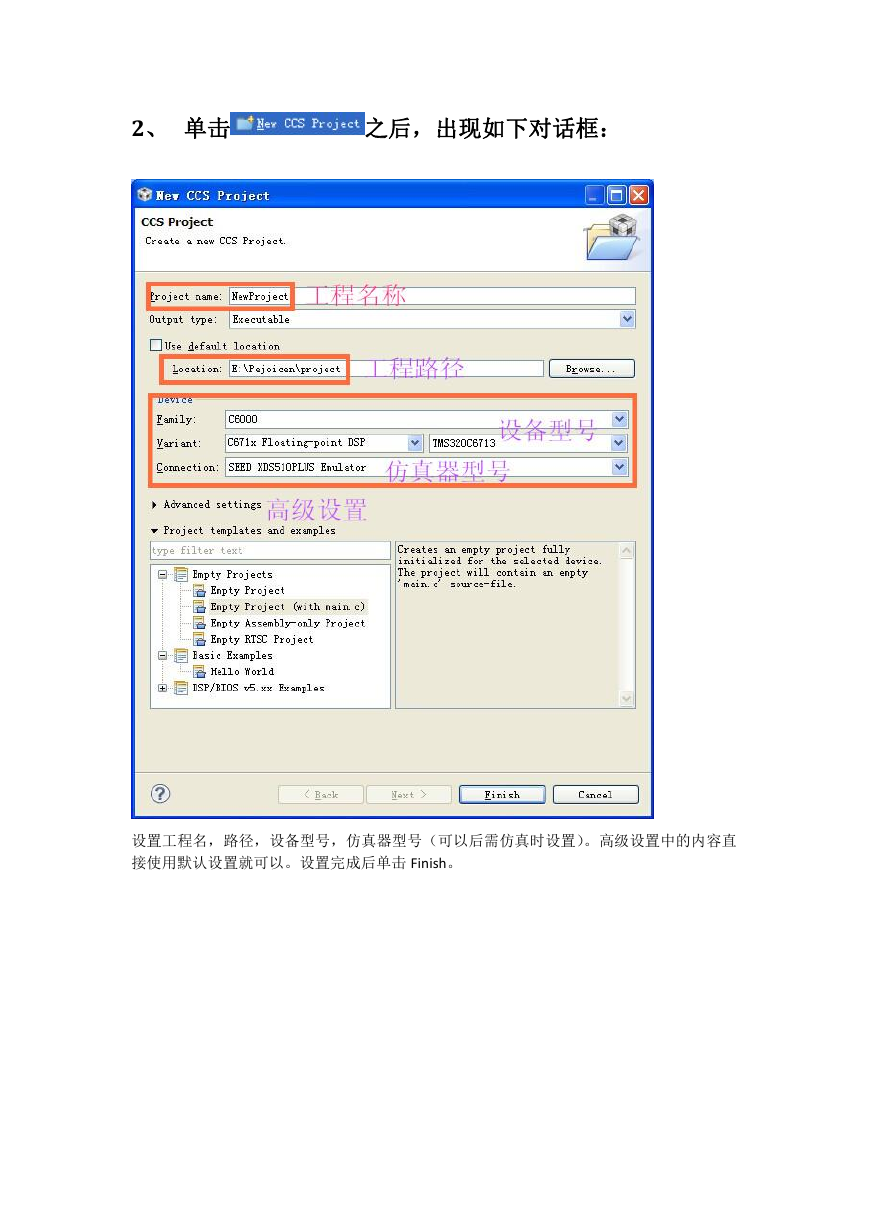

    2、 单击 之后，出现如下对话框： 设置工程名，路径，设备型号，仿真器型号（可以后需仿真时设置）。高级设置中的内容直 接使用默认设置就可以。设置完成后单击 Finish。

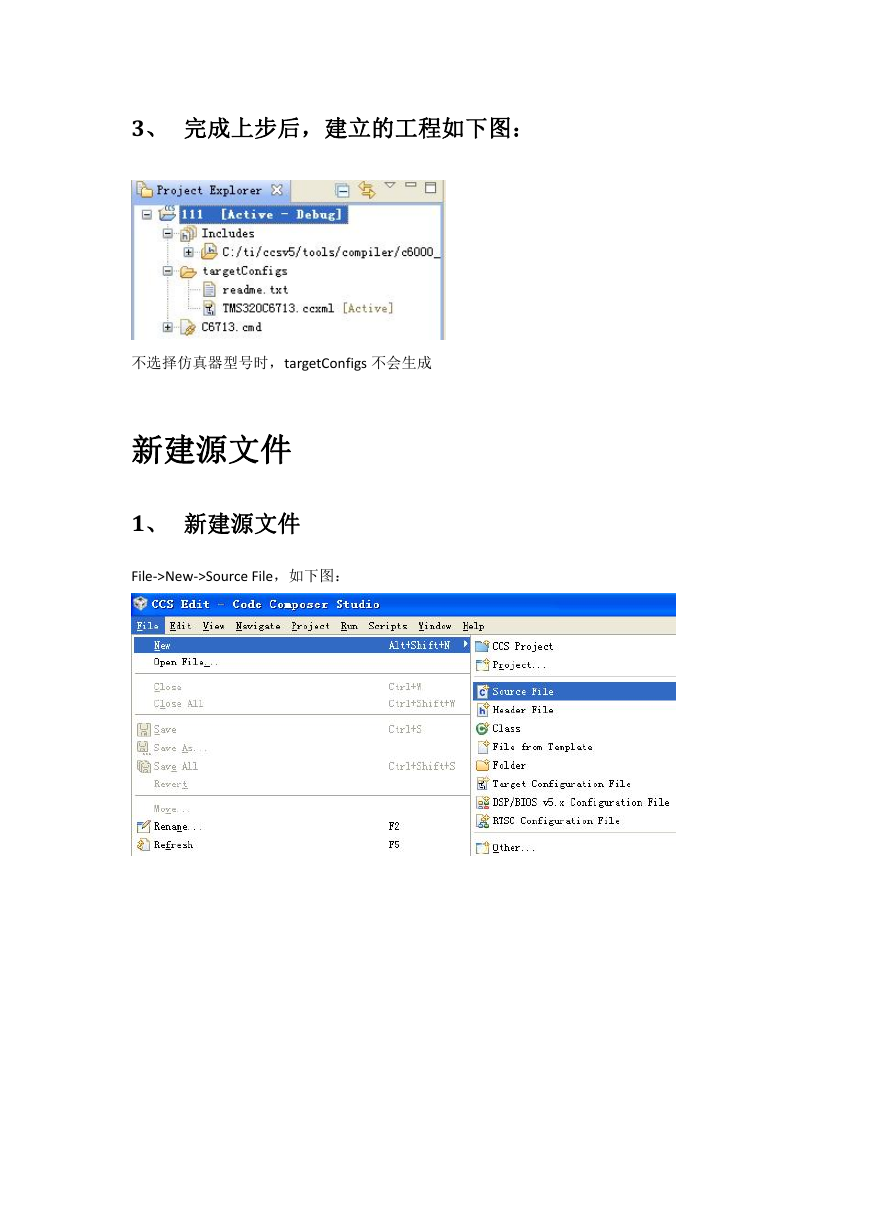

    3、 完成上步后，建立的工程如下图： 不选择仿真器型号时，targetConfigs 不会生成 新建源文件 1、 新建源文件 File->New->Source File，如下图：

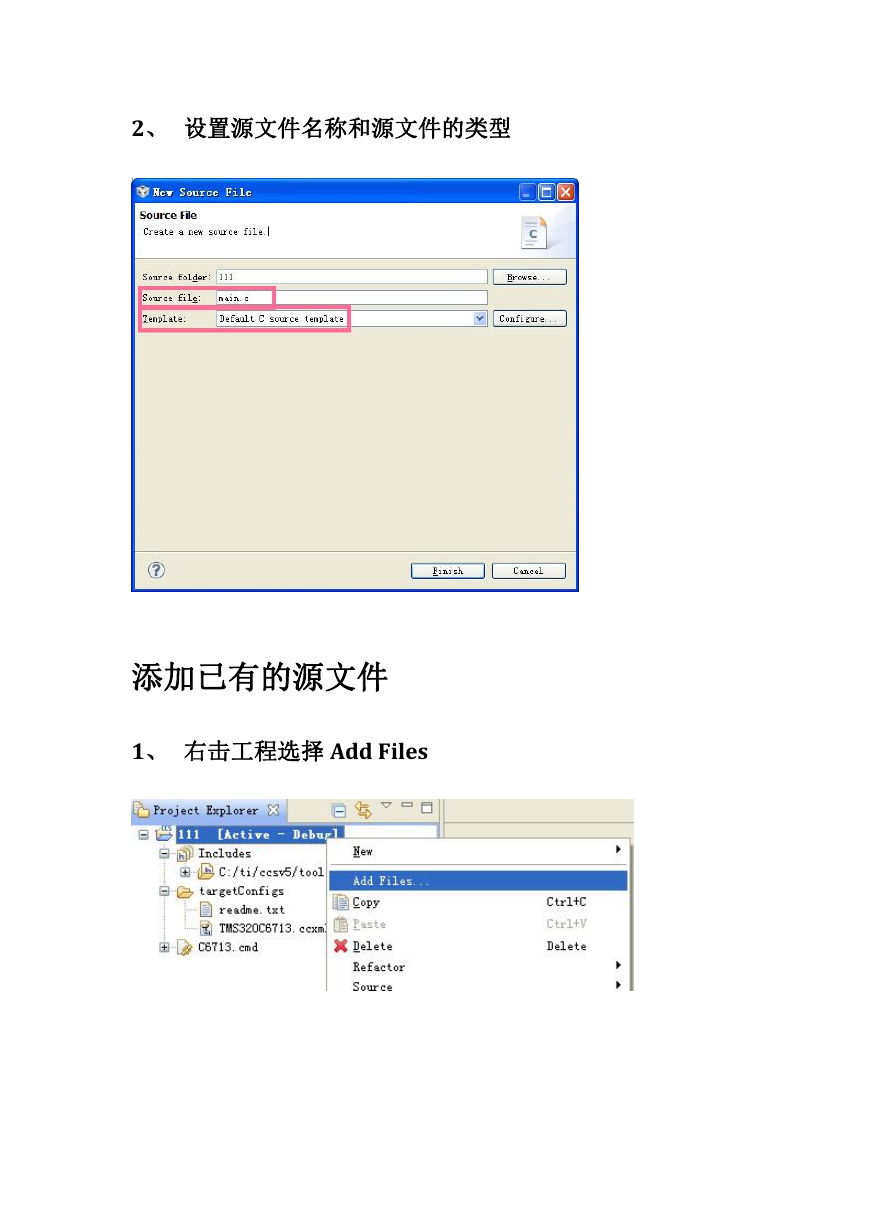

    2、 设置源文件名称和源文件的类型 添加已有的源文件 1、 右击工程选择 Add Files

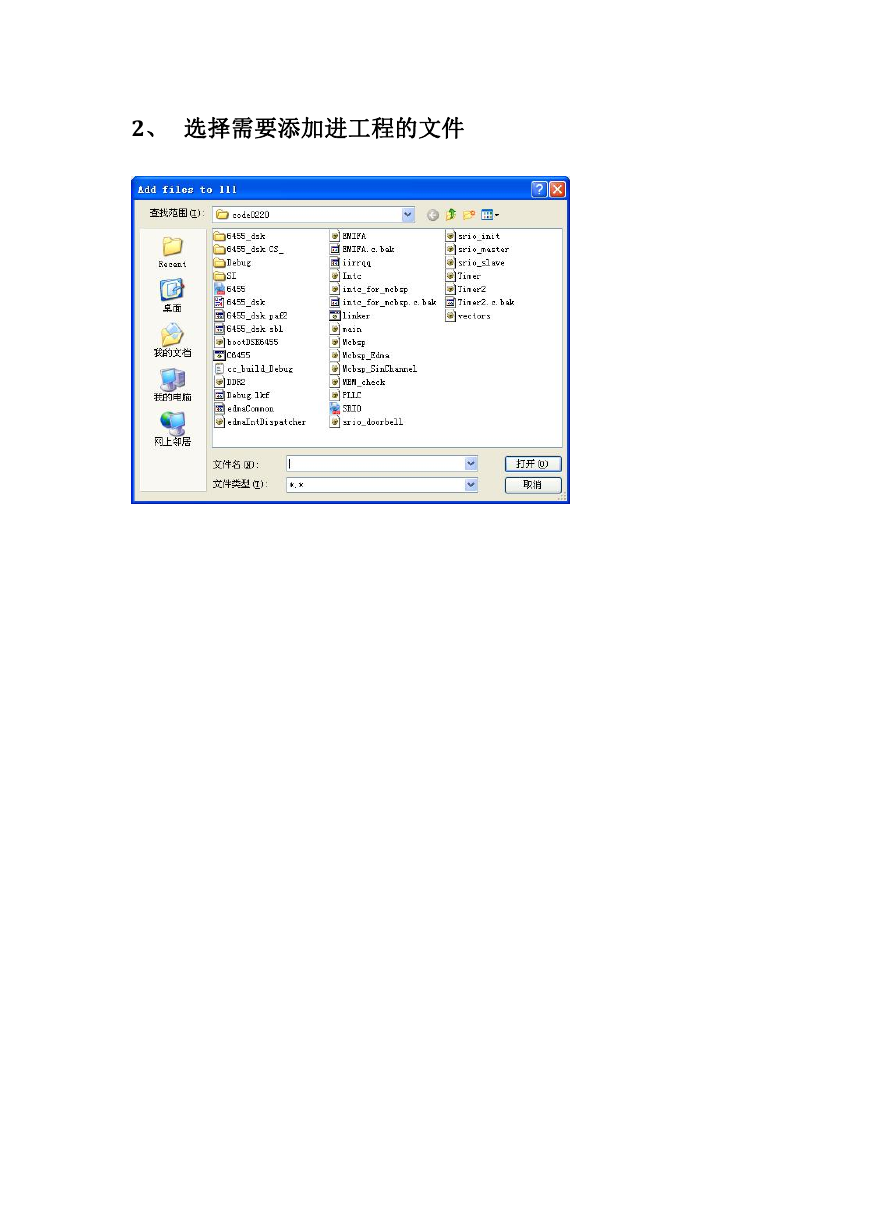

    2、 选择需要添加进工程的文件

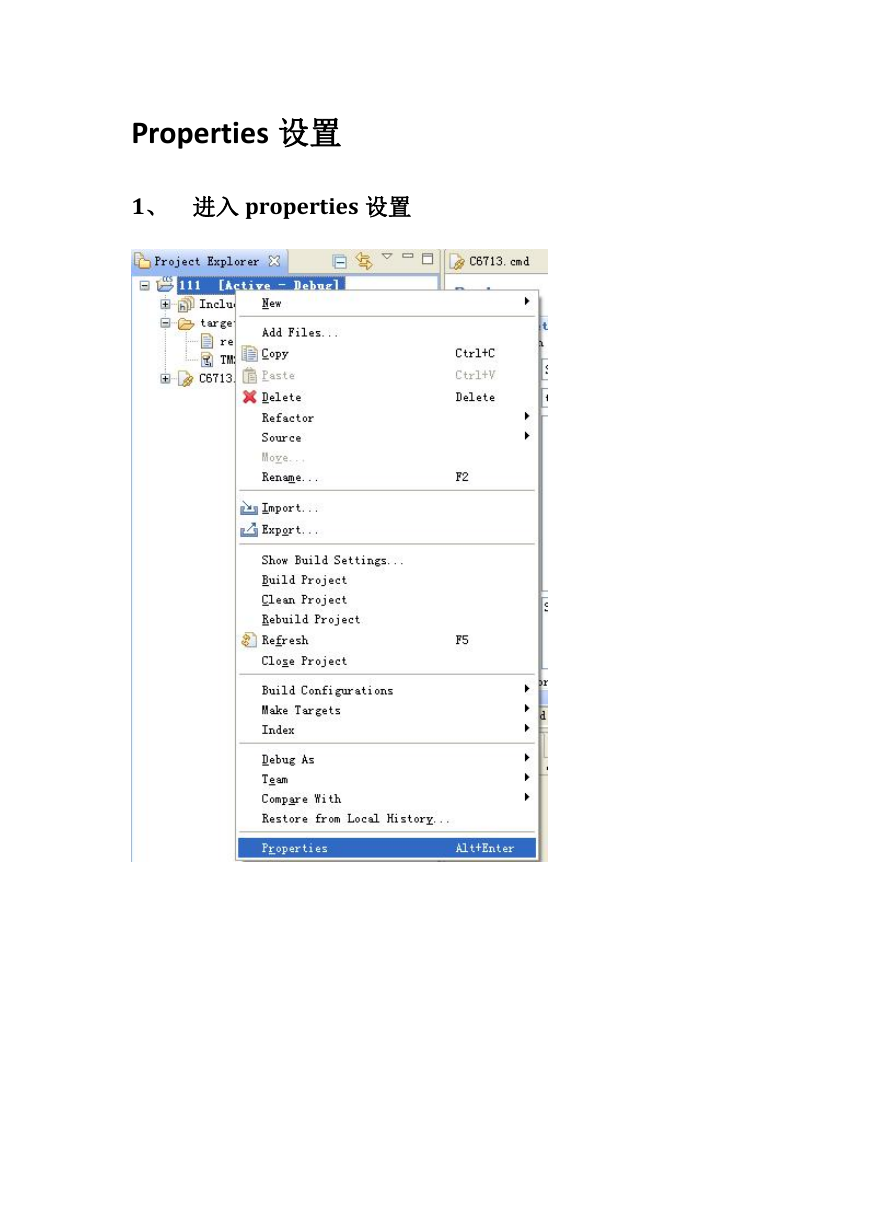

    Properties 设置 1、 进入 properties 设置

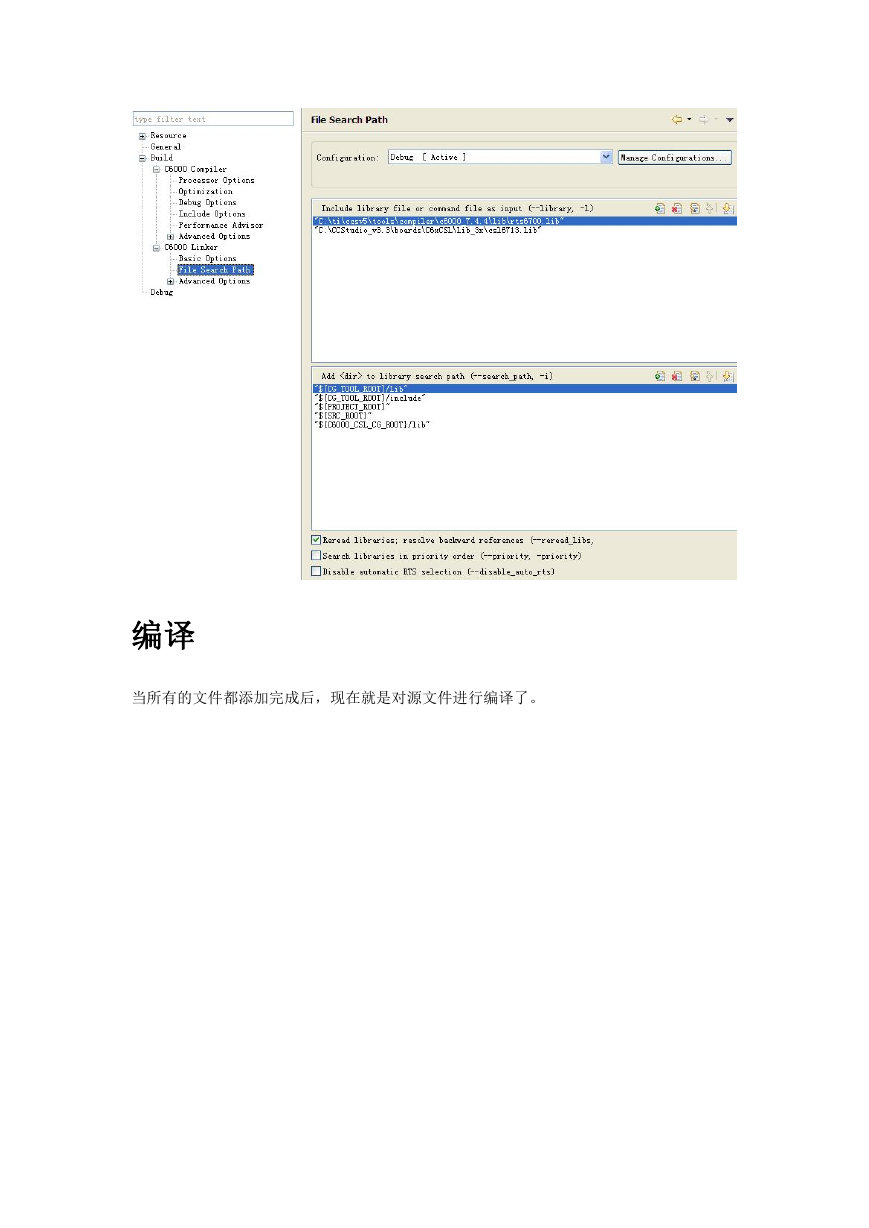

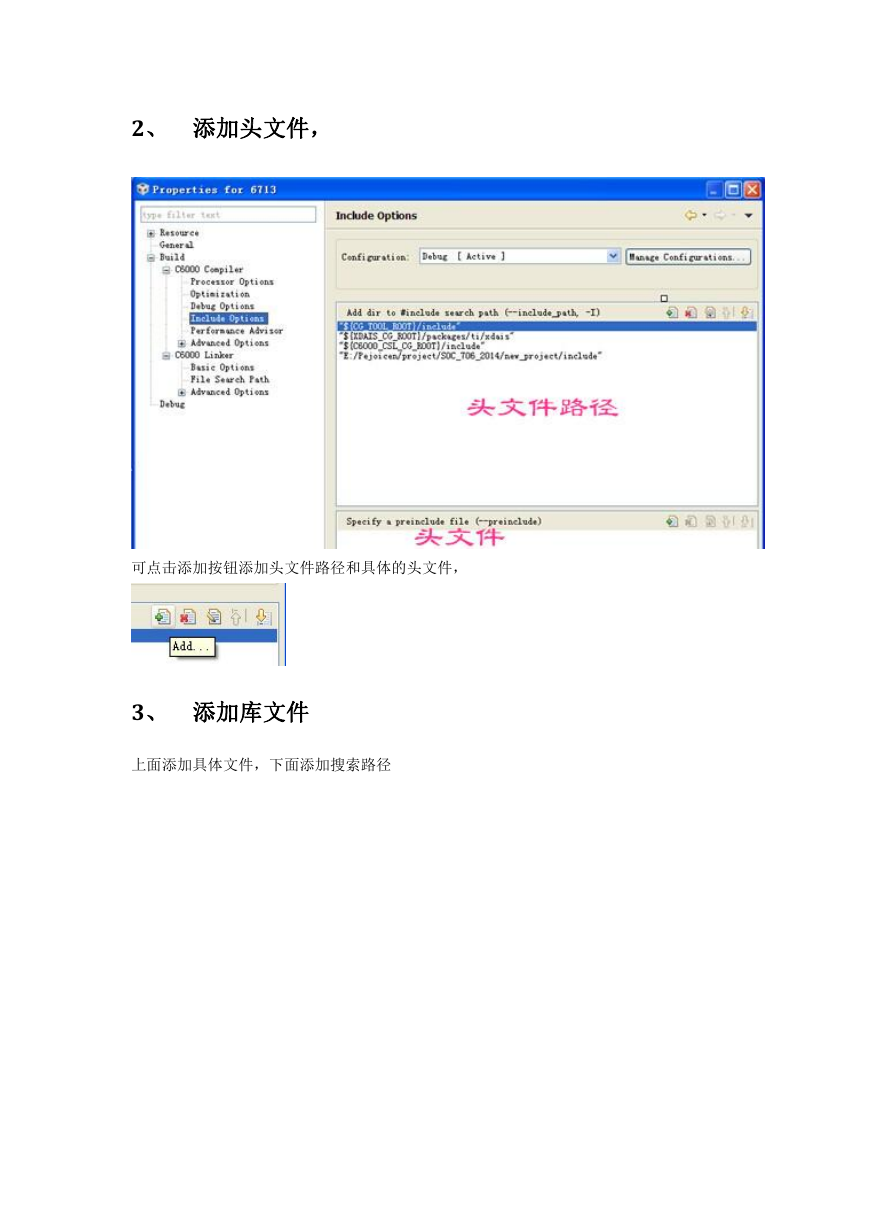

    2、 添加头文件， 可点击添加按钮添加头文件路径和具体的头文件， 3、 添加库文件 上面添加具体文件，下面添加搜索路径
    编译 当所有的文件都添加完成后，现在就是对源文件进行编译了。
