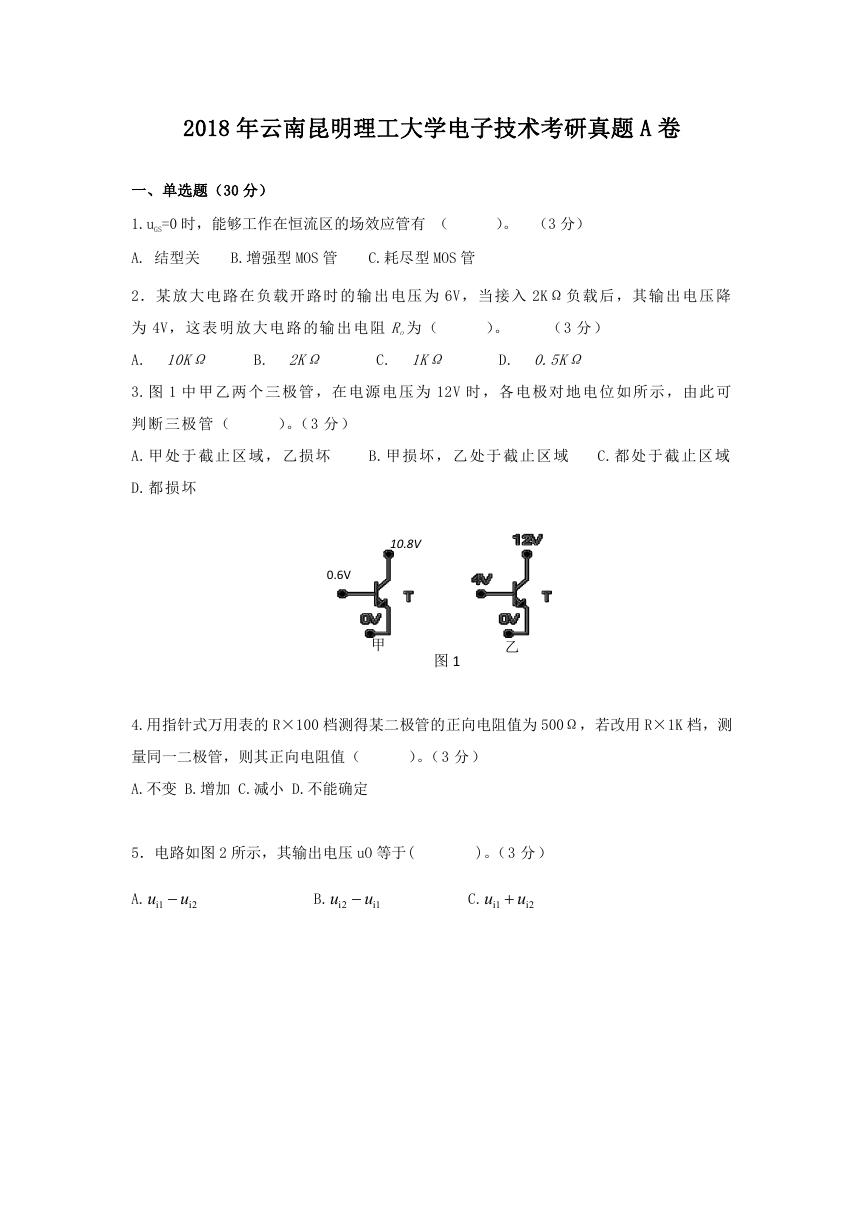

2018 年云南昆明理工大学电子技术考研真题 A 卷一、单选题（30 分） 1.uGS=0 时，能够工作在恒流区的场效应管有（）。（3 分） A. 结型关 B.增强型 MOS 管 C.耗尽型 MOS 管 2．某放大电路在负载开路时的输出电压为 6V，当接入 2KΩ 负载后，其输出电压降为 4V，这表明放大电路的输出电阻 Ro为（）。（ 3 分） A. 10KΩ B. 2KΩ C. 1KΩ D. 0.5KΩ 3.图 1 中甲乙两个三极管，在电源电压为 12V 时，各电极对地电位如所示，由此可判断三极管（）。（ 3 分） A.甲处于截止区域，乙损坏 B.甲损坏，乙处于截止区域 C.都处于截止区域 D.都损坏 10.8V 0.6V 甲乙图 1 4.用指针式万用表的 R×100 档测得某二极管的正向电阻值为 500Ω，若改用 R×1K 档，测量同一二极管，则其正向电阻值（）。（ 3 分） A.不变 B.增加 C.减小 D.不能确定 5．电路如图 2 所示，其输出电压 uO 等于( )。（ 3 分） A.u i1 u i2 B.u i2 u i1 C.u i1 u i2

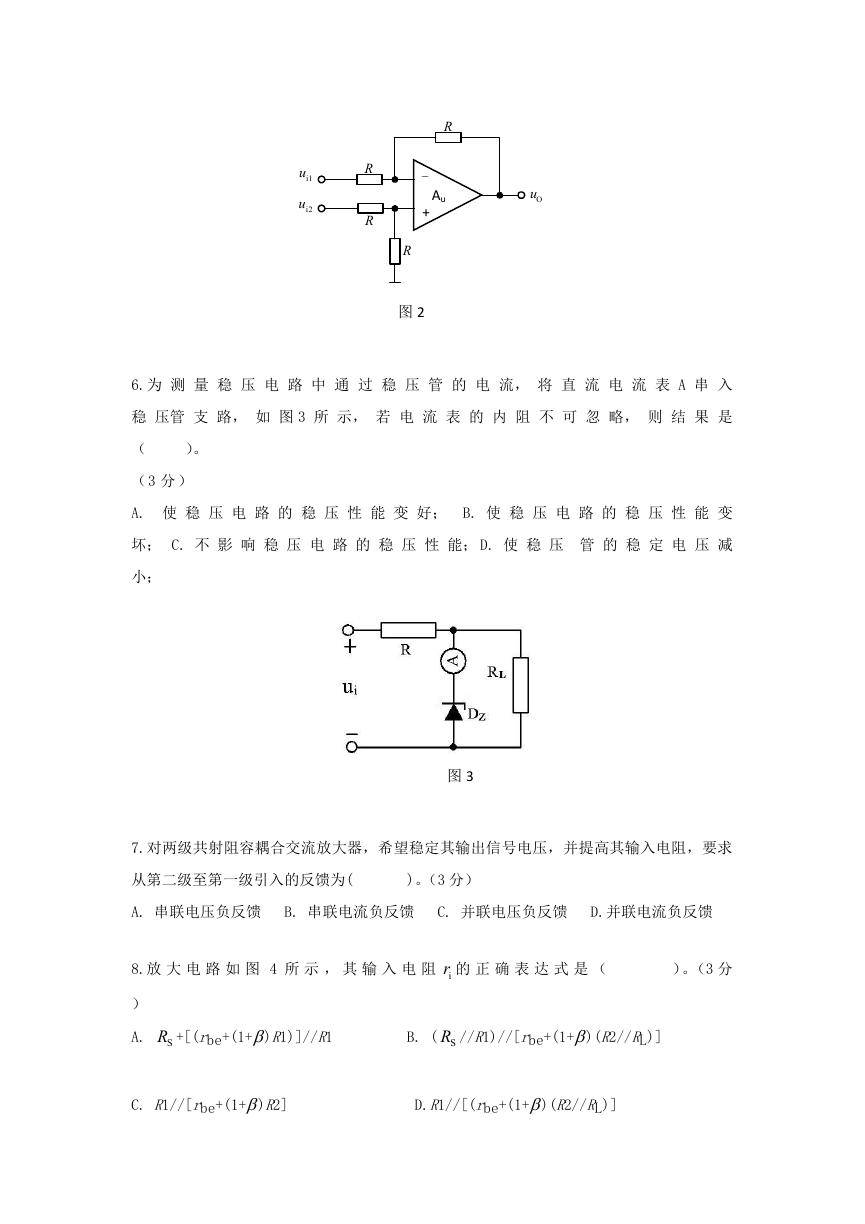

R ∞ ＋ - - Au ＋ + uO ui1 ui2 R R R 图 2 6.为测量稳压电路中通过稳压管的电流，将直流电流表 A 串入稳压管支路，如图 3 所示，若电流表的内阻不可忽略，则结果是（）。（ 3 分） A. 使稳压电路的稳压性能变好； B. 使稳压电路的稳压性能变坏； C. 不影响稳压电路的稳压性能； D. 使稳压管的稳定电压减小；图 3 7.对两级共射阻容耦合交流放大器，希望稳定其输出信号电压，并提高其输入电阻，要求从第二级至第一级引入的反馈为( )。（3 分） A. 串联电压负反馈 B. 串联电流负反馈 C. 并联电压负反馈 D.并联电流负反馈 8.放大电路如图 4 所示，其输入电阻 ir 的正确表达式是（）。（3 分） A. SR +[(rbe+(1+)R1)]//R1 B. ( SR //R1)//[rbe+(1+)(R2//RL)] C. R1//[rbe+(1+)R2] D.R1//[(rbe+(1+)(R2//RL)]

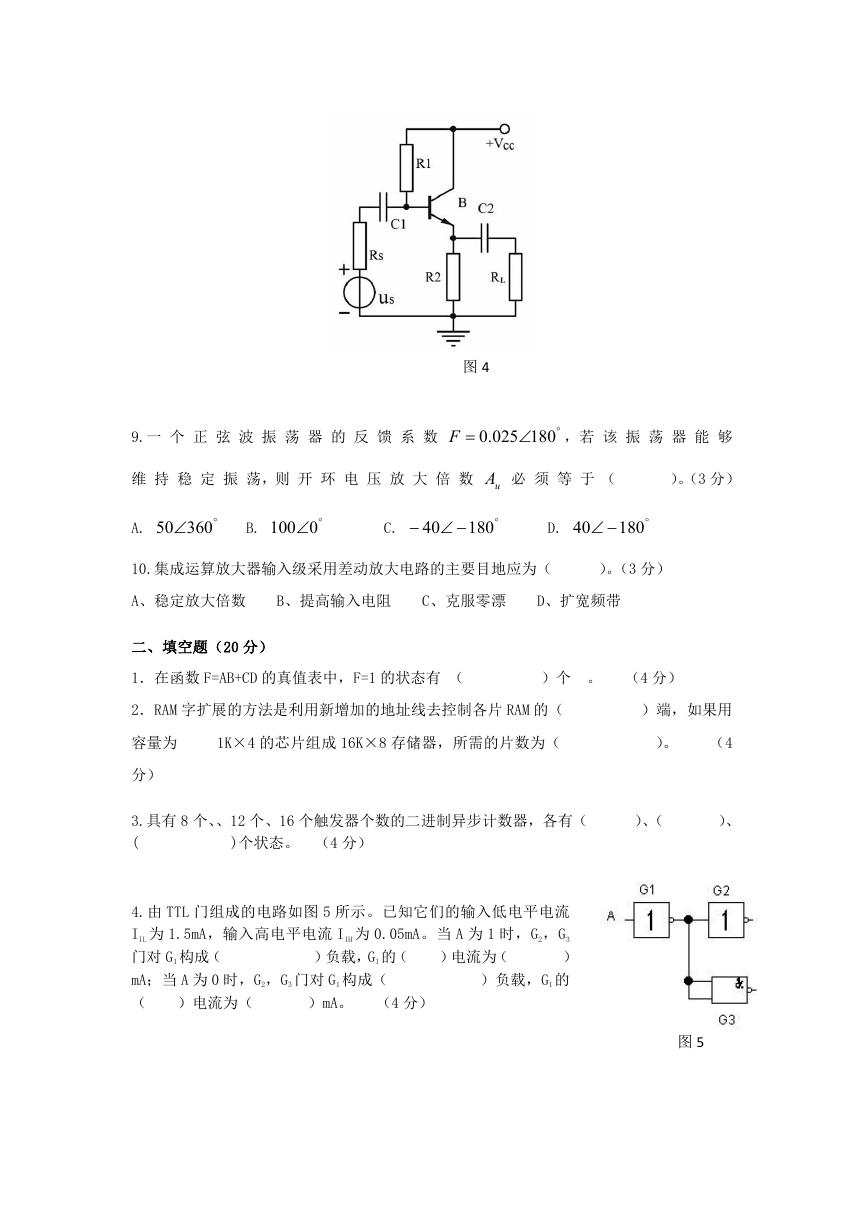

图 4 9.一个正弦波振荡器的反馈系数 .0F  025 180  ，若该振荡器能够维持稳定振荡，则开环电压放大倍数 uA 必须等于（）。（3 分） A. 50 360 B. 100 0 C.  40 180  D. 40  180  10.集成运算放大器输入级采用差动放大电路的主要目地应为（）。（3 分） A、稳定放大倍数 B、提高输入电阻 C、克服零漂 D、扩宽频带二、填空题（20 分） 1．在函数 F=AB+CD 的真值表中，F=1 的状态有（）个。（4 分） 2．RAM 字扩展的方法是利用新增加的地址线去控制各片 RAM 的（）端，如果用容量为 1K×4 的芯片组成 16K×8 存储器，所需的片数为（）。（4 分） 3.具有 8 个、、12 个、16 个触发器个数的二进制异步计数器，各有（ ( )个状态。（4 分））、（）、 4.由 TTL 门组成的电路如图 5 所示。已知它们的输入低电平电流 IIL 为 1.5mA，输入高电平电流 IIH 为 0.05mA。当 A 为 1 时，G2，G3 门对 G1 构成（））负载，G1 的 mA；当 A 为 0 时，G2，G3 门对 G1 构成（（）mA。（4 分））电流为（）负载，G1 的（）电流为（图 5

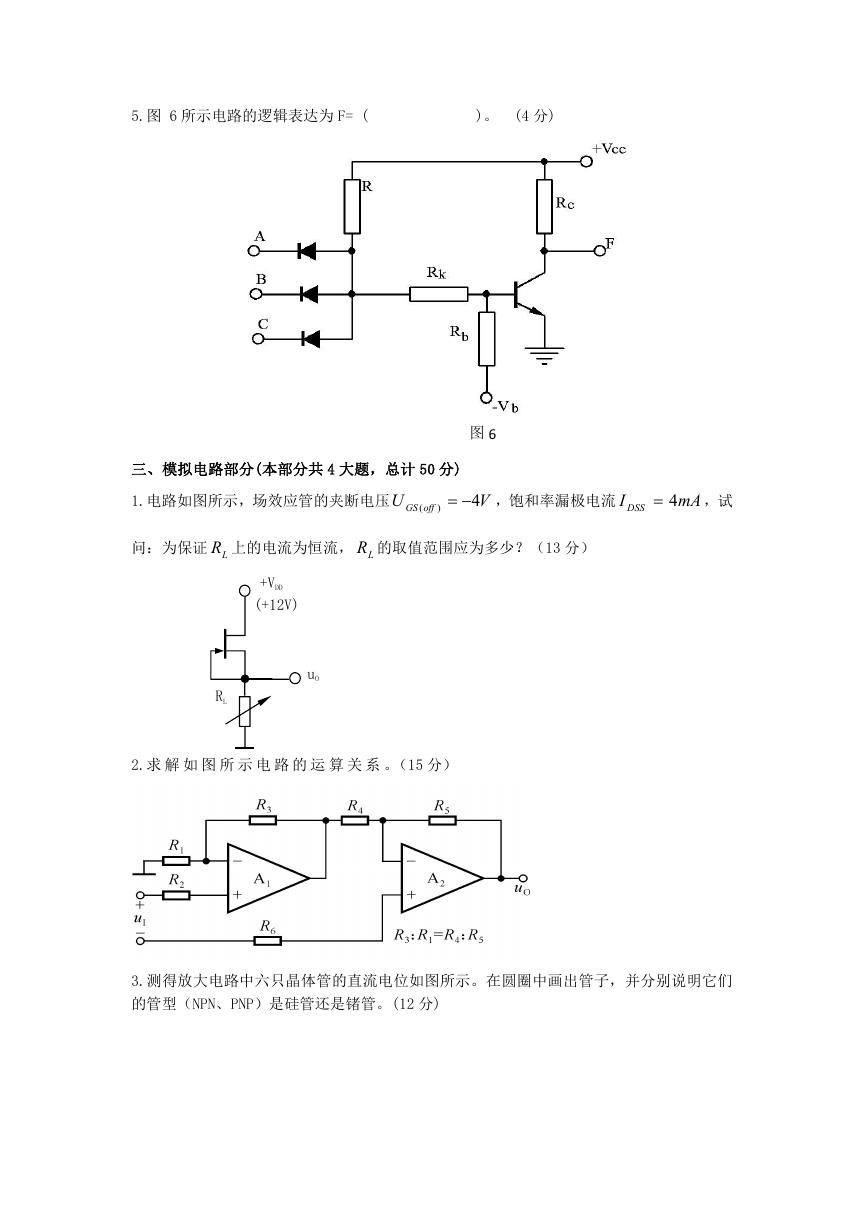

5.图 6 所示电路的逻辑表达为 F= ( )。 (4 分) 图 6 三、模拟电路部分(本部分共 4 大题，总计 50 分) 1.电路如图所示，场效应管的夹断电压 U off ( GS )  4 V ，饱和率漏极电流 I DSS 4 mA ，试问：为保证 LR 上的电流为恒流， LR 的取值范围应为多少？（13 分） +VDD (+12V) uO RL 2.求解如图所示电路的运算关系。（15 分） 3.测得放大电路中六只晶体管的直流电位如图所示。在圆圈中画出管子，并分别说明它们的管型（NPN、PNP）是硅管还是锗管。(12 分)

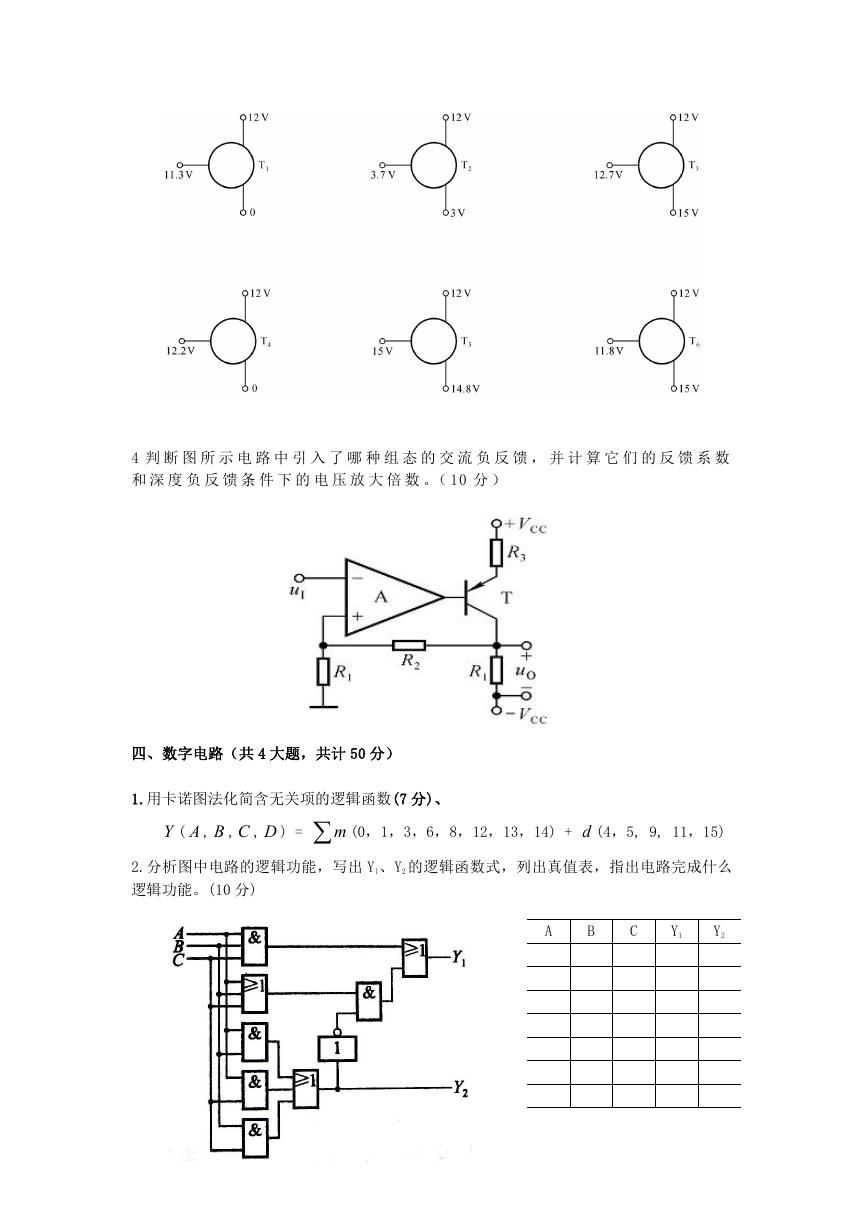

4 判断图所示电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数和深度负反馈条件下的电压放大倍数。（ 10 分）四、数字电路（共 4 大题，共计 50 分） 1.用卡诺图法化简含无关项的逻辑函数(7 分)、 Y ( A , B ,C , D ) =  m (0，1，3，6，8，12，13，14) + d (4，5, 9, 11，15) 2.分析图中电路的逻辑功能，写出 Yl、Y2 的逻辑函数式，列出真值表，指出电路完成什么逻辑功能。(10 分) A B C Y1 Y2

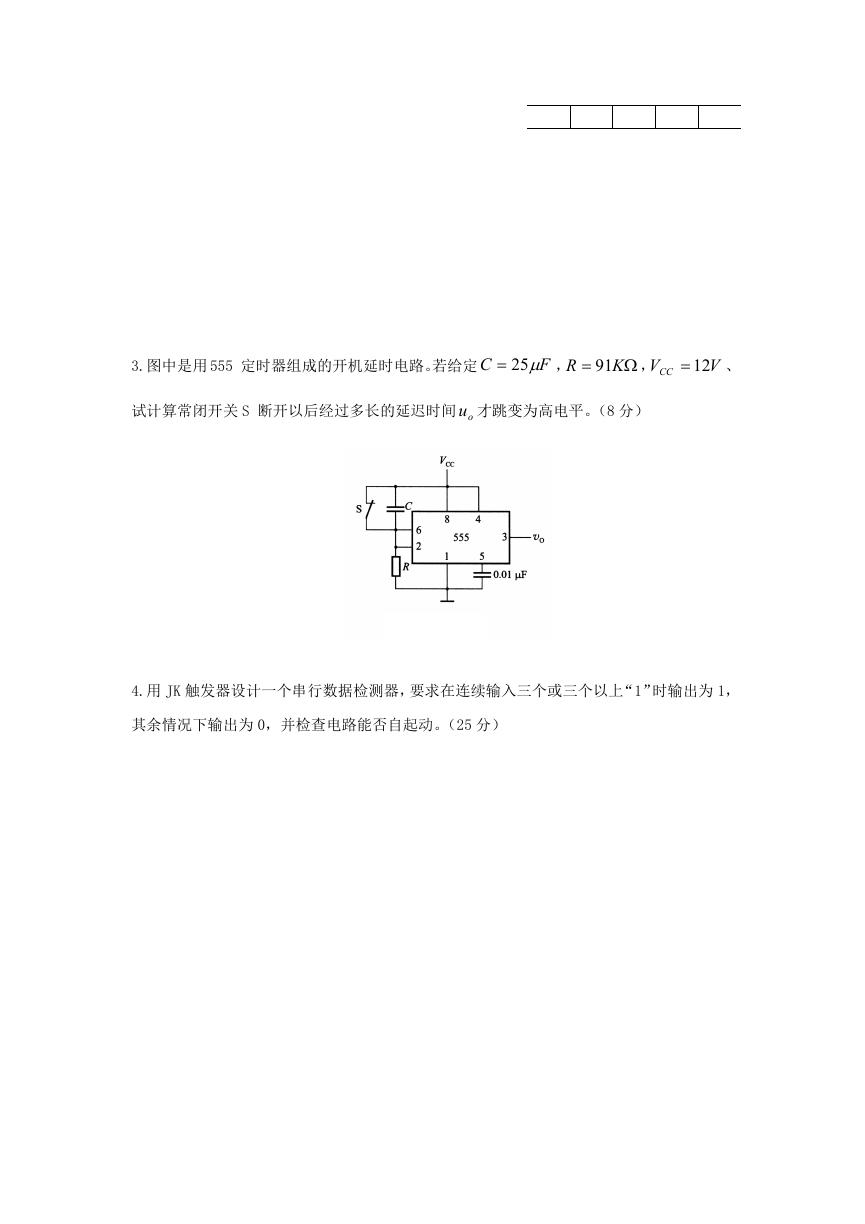

3.图中是用 555 定时器组成的开机延时电路。若给定 C 25 F R 91 ，，  K  VCC 12 V 、试计算常闭开关 S 断开以后经过多长的延迟时间 ou 才跳变为高电平。（8 分） 4.用 JK 触发器设计一个串行数据检测器，要求在连续输入三个或三个以上“1”时输出为 1，其余情况下输出为 0，并检查电路能否自起动。（25 分）
