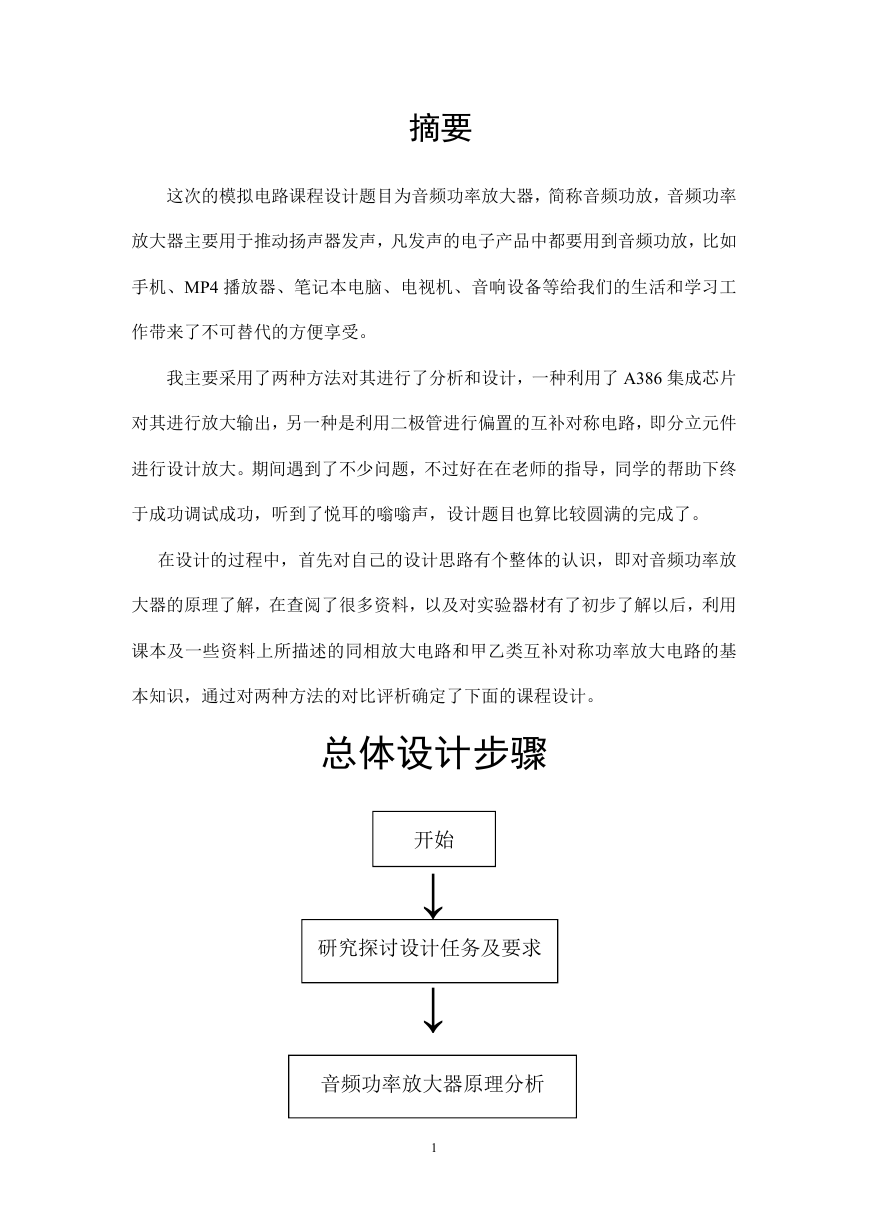

    摘要 这次的模拟电路课程设计题目为音频功率放大器，简称音频功放，音频功率 放大器主要用于推动扬声器发声，凡发声的电子产品中都要用到音频功放，比如 手机、MP4 播放器、笔记本电脑、电视机、音响设备等给我们的生活和学习工 作带来了不可替代的方便享受。 我主要采用了两种方法对其进行了分析和设计，一种利用了 A386 集成芯片 对其进行放大输出，另一种是利用二极管进行偏置的互补对称电路，即分立元件 进行设计放大。期间遇到了不少问题，不过好在在老师的指导，同学的帮助下终 于成功调试成功，听到了悦耳的嗡嗡声，设计题目也算比较圆满的完成了。 在设计的过程中，首先对自己的设计思路有个整体的认识，即对音频功率放 大器的原理了解，在查阅了很多资料，以及对实验器材有了初步了解以后，利用 课本及一些资料上所描述的同相放大电路和甲乙类互补对称功率放大电路的基 本知识，通过对两种方法的对比评析确定了下面的课程设计。 总体设计步骤 开始 ↓ 研究探讨设计任务及要求 ↓ 音频功率放大器原理分析 1
    ↓ 确定总体设计思路 ↓ 原理图仿真 ↓ 调试电路以达到设计要求 ↓ 结束 1 设计概述 1、 1 音频功率放大器的设计 作为模拟电子课程设计课题设计，本课题提出的音频功率放大器性能指标 比较低，主要采用理论课程里介绍的运算放大集成电路和功率放大集成电路来 构成音频功率放大器。 1、1、1 设计任务和要求 采用运算放大集成电路和功率放大集成电路设计音频功率放大 器，其要求如下： ① 输入信号为 vi=10mV, 频率 f＝1KHz; 2 额定输出功率 Po≥2W； 2

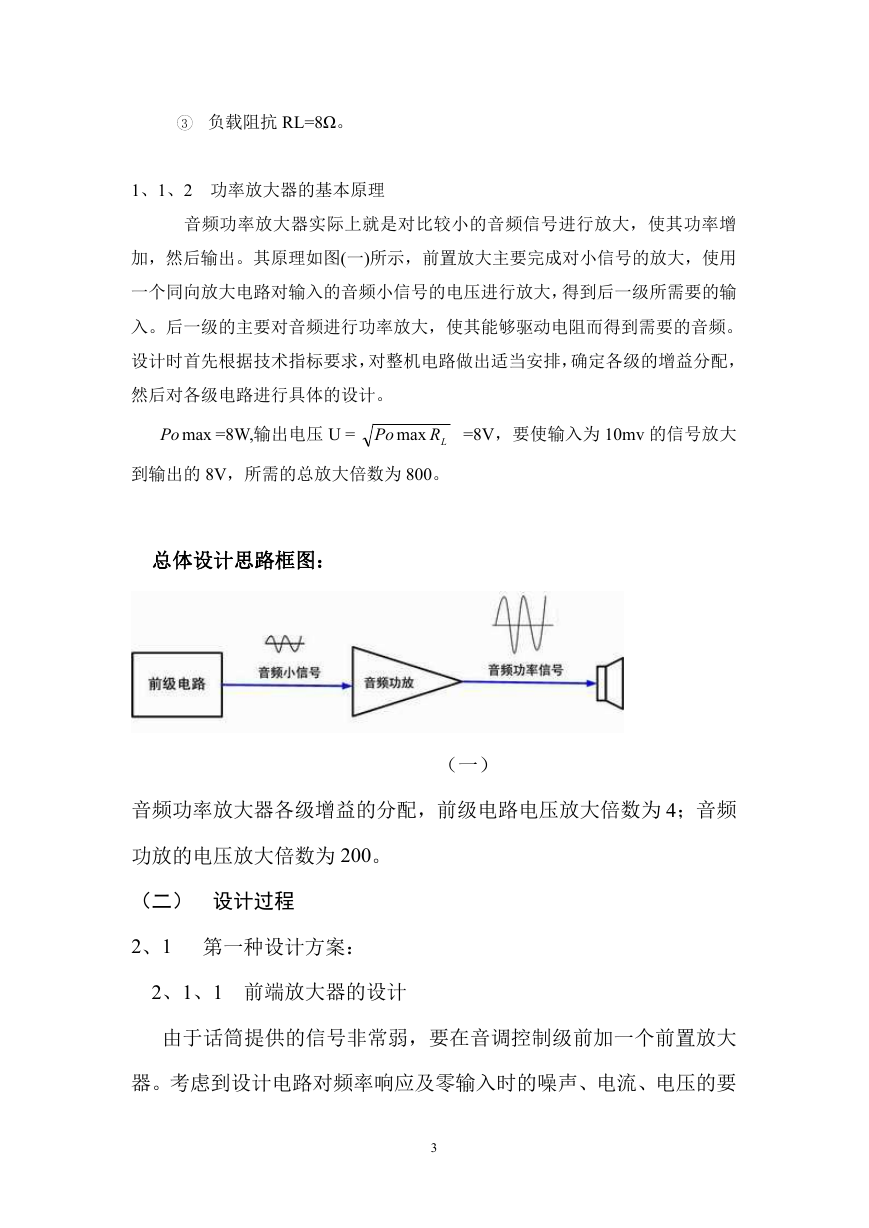

    3 负载阻抗 RL=8Ω。 1、1、2 功率放大器的基本原理 音频功率放大器实际上就是对比较小的音频信号进行放大，使其功率增 加，然后输出。其原理如图(一)所示，前置放大主要完成对小信号的放大，使用 一个同向放大电路对输入的音频小信号的电压进行放大，得到后一级所需要的输 入。后一级的主要对音频进行功率放大，使其能够驱动电阻而得到需要的音频。 设计时首先根据技术指标要求，对整机电路做出适当安排，确定各级的增益分配， 然后对各级电路进行具体的设计。 Po max =8W,输出电压 U = Po max LR =8V，要使输入为 10mv 的信号放大 到输出的 8V，所需的总放大倍数为 800。 总体设计思路框图： 音频功率放大器各级增益的分配，前级电路电压放大倍数为 4；音频 （一） 功放的电压放大倍数为 200。 （二） 设计过程 2、1 第一种设计方案： 2、1、1 前端放大器的设计 由于话筒提供的信号非常弱，要在音调控制级前加一个前置放大 器。考虑到设计电路对频率响应及零输入时的噪声、电流、电压的要 3
    求，前置放大器选用集成运算放大器 LF353。 前置放大电路是由 LF353 放大器组成的一级放大电路，放大倍数 为 4，即 1+R2/R1=4，取 R2=30KΩ,R1=10KΩ,所用电源 Vcc=+12V， Vee=-12V。 经过前级运放的放大，由 Av’= Ui = 0Ui Ui =4，可以得到 Ui=40mv。于是我们得 mv 10 到了下一级功率放大电路的输入电压，即为 Ui=40mv。 2、1、2 功率放大器的设计 由于实验室实验仪器的限制及要求，我们的第一种方案选用了 A386 型 单片集成功率放大电路，其主要特点是：上升随率高、瞬态互调失真小；输出功 率比较大；外围电路简单，使用方便；体积小；内含各种保护电路，工作安全可 靠。 我们选择功率运放电路的增益为 200，即把 A386 的运放调节电路两端短路。 ; 4 由 Av= 0U =200 Ui 所以 U0=8V;
    进而得出 P0= U02 RL = 64V =8W 8 然后连接上负载，可以听到响亮的蜂鸣声，实验成功。 Av= 0U Ui 其中 C1=220uf，C2=0.1uf，C3=10uf，C4=0.1uf，R3=4.7K  ,RL=8  . 实验用电路图 5
    其 中 C1=220uf ， C2=0.1uf ， C3=10uf ， C4=0.1uf,R1=30K  ,R2=10K  ,R3=4.7K  ,RL=8  . 2、2 第二种设计方案： 2、2、1 前端放大器的设置 在前端放大器设计中设计方案与设计一相同，即由 LF353 放大器组成的一级 放大电路，不过将放大倍数设置为 40，即 1+R2/R1=40，取 R2=390KΩ,R1=10KΩ, 所用电源 Vcc=+12V，Vee=-12V。 经过前级运放的放大，由 Av’= Ui 0Ui = Ui mv 10 一级功率放大电路的输入电压。 =40，可以得到 Ui=400mv。于是我们得到了下 2、2、2 功率放大器的设计 这一部分的功率放大电路选用了分立元器件组成的功率放大器，其结构就是 集成功率放大器的的内部结构，其特点就是对于电路结构了解的清晰明了，更 好的掌握电路。缺点就是复杂，难理解，使用起来非常不方便，而且容易损坏 器件。 由前级放大得到的电路得到了输入电压 Ui=400mv，然后输入功率放大器，其中的 T1 又对信号的电压进行放大，T1 选择 3DG6 三极管，它的放大倍数 10~30，可以得到电 压 U0：4v~12v，由 P0= U02 RL 得到 P0;2w~18w 符合 P0>2w 的要求。 6

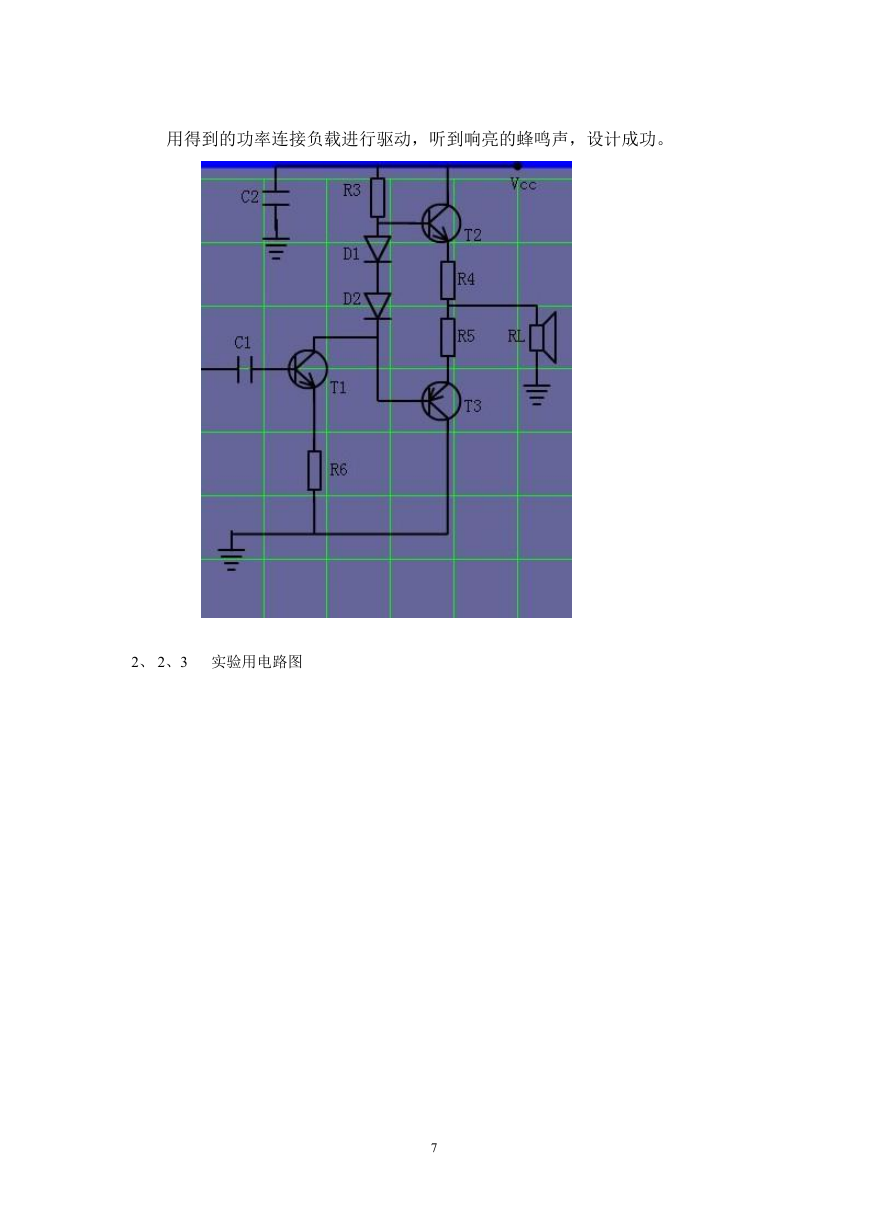

    用得到的功率连接负载进行驱动，听到响亮的蜂鸣声，设计成功。 2、 2、3 实验用电路图 7

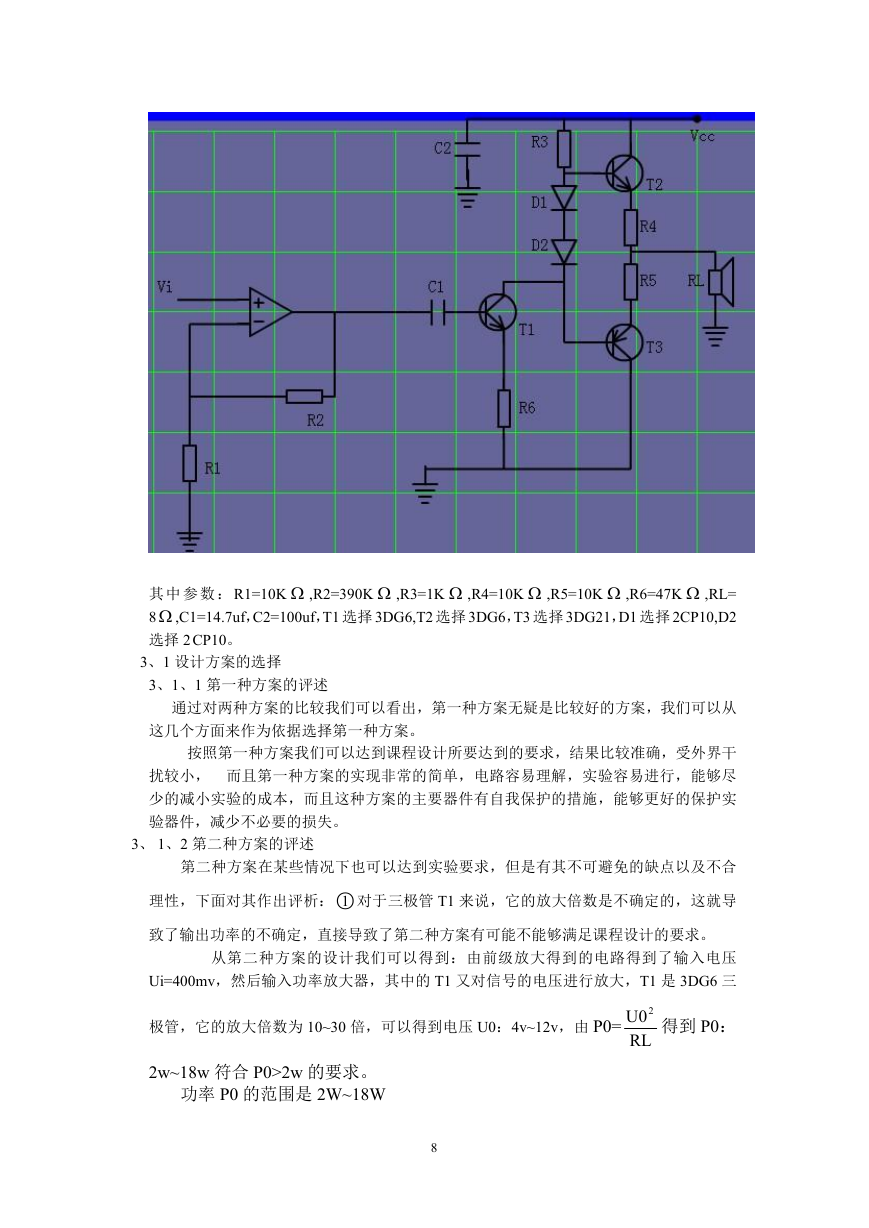

    其 中 参 数 ：R1=10K  ,R2=390K  ,R3=1K  ,R4=10K  ,R5=10K  ,R6=47K  ,RL= 8  ,C1=14.7uf，C2=100uf，T1 选择 3DG6,T2 选择 3DG6，T3 选择 3DG21，D1 选择 2CP10,D2 选择 2CP10。 3、1 设计方案的选择 3、1、1 第一种方案的评述 通过对两种方案的比较我们可以看出，第一种方案无疑是比较好的方案，我们可以从 这几个方面来作为依据选择第一种方案。 按照第一种方案我们可以达到课程设计所要达到的要求，结果比较准确，受外界干 扰较小， 而且第一种方案的实现非常的简单，电路容易理解，实验容易进行，能够尽 少的减小实验的成本，而且这种方案的主要器件有自我保护的措施，能够更好的保护实 验器件，减少不必要的损失。 3、 1、2 第二种方案的评述 第二种方案在某些情况下也可以达到实验要求，但是有其不可避免的缺点以及不合 理性，下面对其作出评析：○1 对于三极管 T1 来说，它的放大倍数是不确定的，这就导 致了输出功率的不确定，直接导致了第二种方案有可能不能够满足课程设计的要求。 从第二种方案的设计我们可以得到：由前级放大得到的电路得到了输入电压 Ui=400mv，然后输入功率放大器，其中的 T1 又对信号的电压进行放大，T1 是 3DG6 三 极管，它的放大倍数为 10~30 倍，可以得到电压 U0：4v~12v，由 P0= U02 RL 得到 P0： 2w~18w 符合 P0>2w 的要求。 功率 P0 的范围是 2W~18W 8
