试验说明-Wincc通过Kepware4.2.7的OPC方式通讯

一、概述

二、安装Kepware4.2.7

三、授权

四、建立新通道（Modbos ASCII）

1.Modbus ASCII 时

2.Modbus Ethernet 时

五、添加设备（Modbos ASCII）

1.Modbus ASCII 时

2.Modbus Ethernet 时

六、添加变量

七、连接S7-200

八、连接FX

九、WINCC配合使用

十、实验结果

十一、试验程序

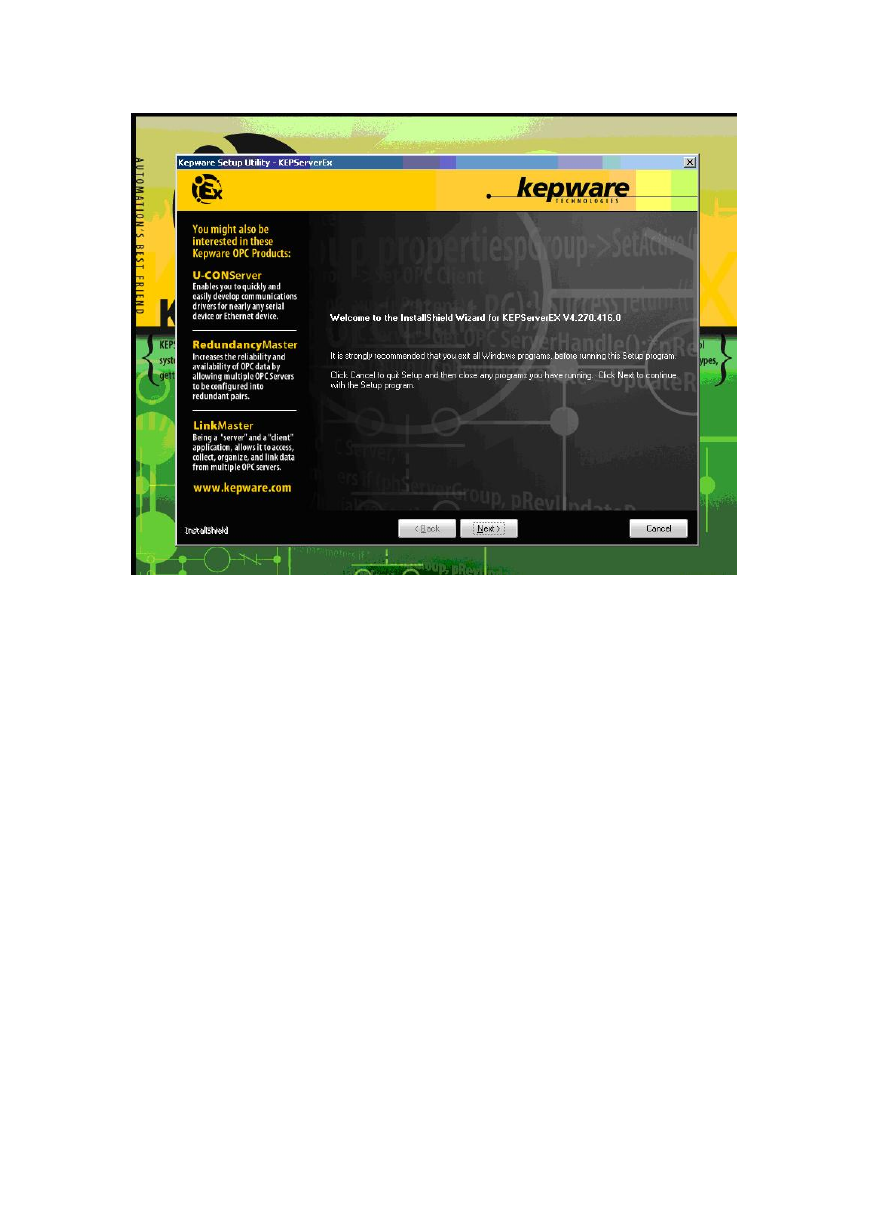

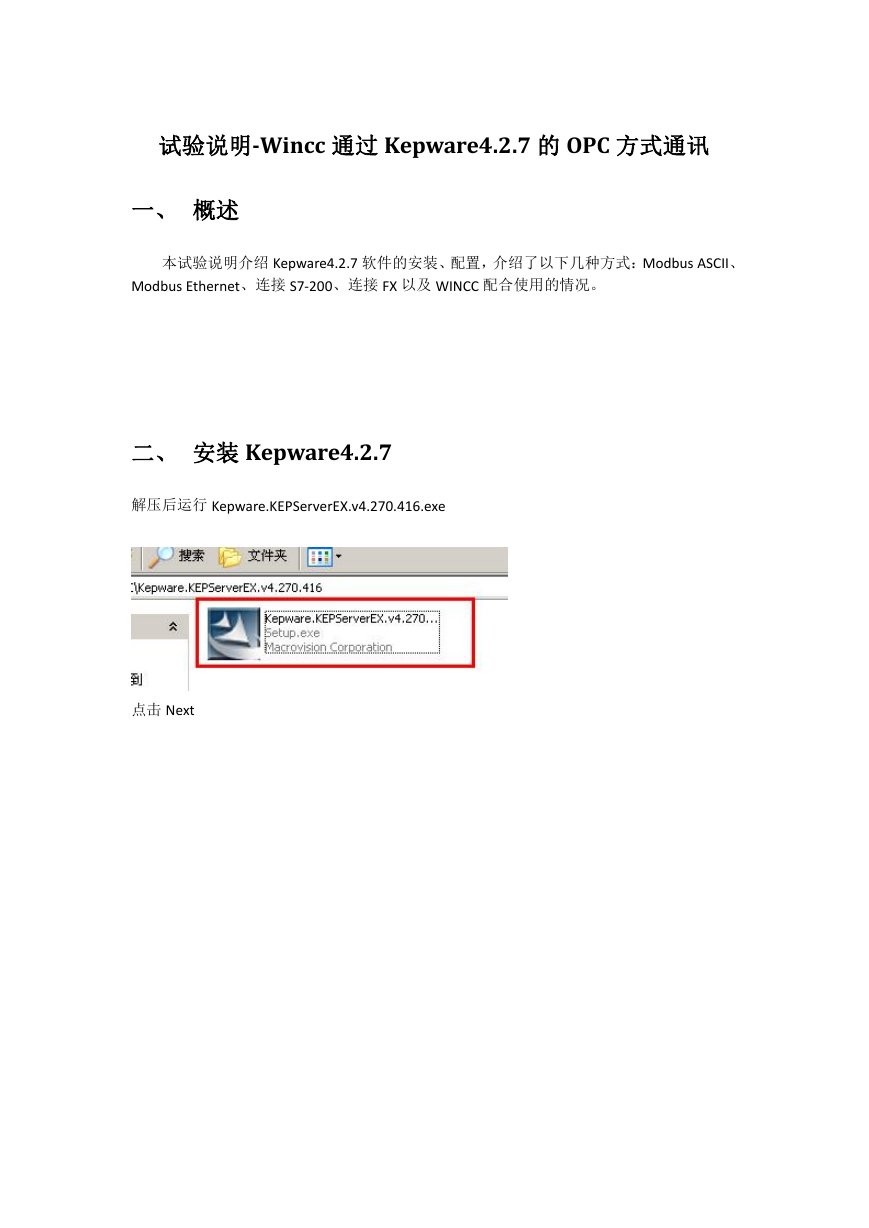

试验说明-Wincc 通过 Kepware4.2.7 的 OPC 方式通讯一、概述本试验说明介绍 Kepware4.2.7 软件的安装、配置，介绍了以下几种方式：Modbus ASCII、 Modbus Ethernet、连接 S7-200、连接 FX 以及 WINCC 配合使用的情况。二、安装 Kepware4.2.7 解压后运行 Kepware.KEPServerEX.v4.270.416.exe 点击 Next

点击我接受，点击 Next

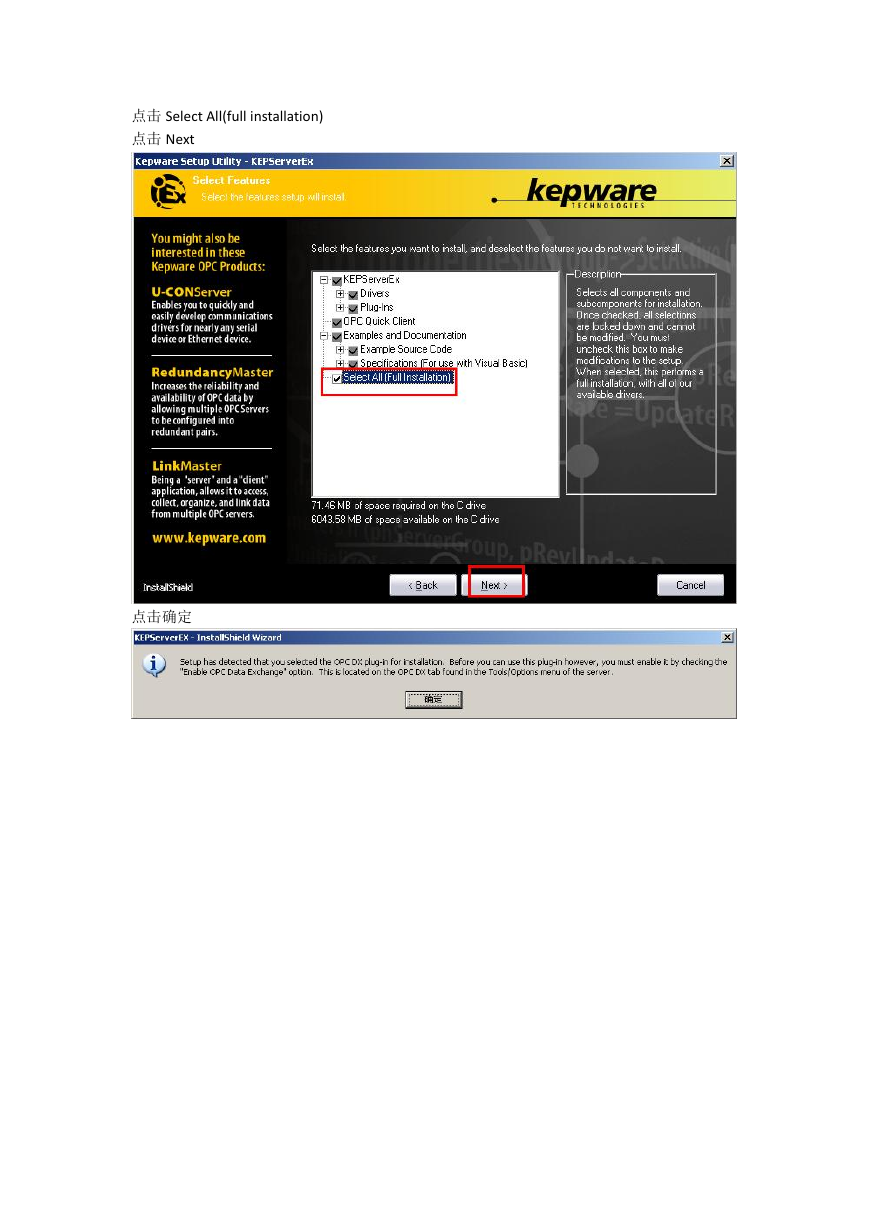

点击 Select All(full installation) 点击 Next 点击确定

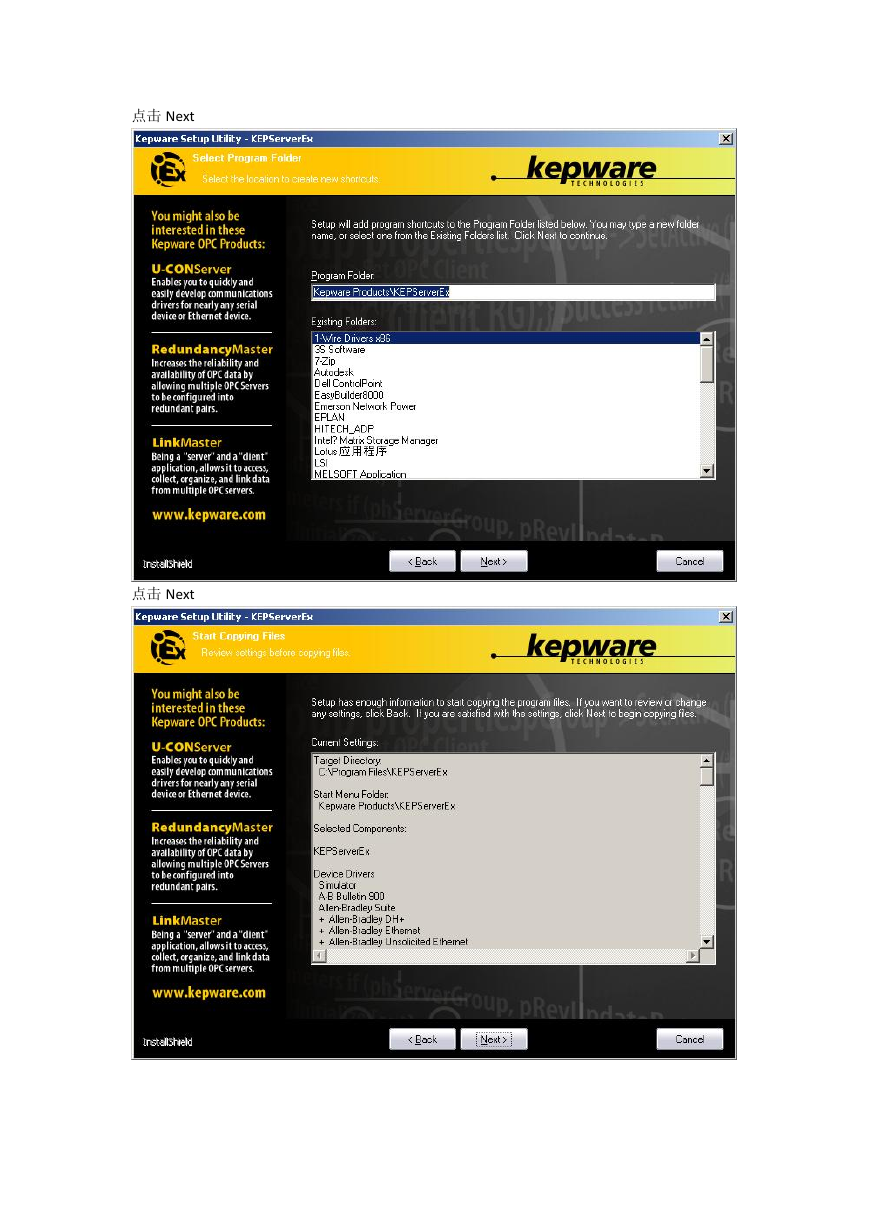

点击 Next 点击 Next

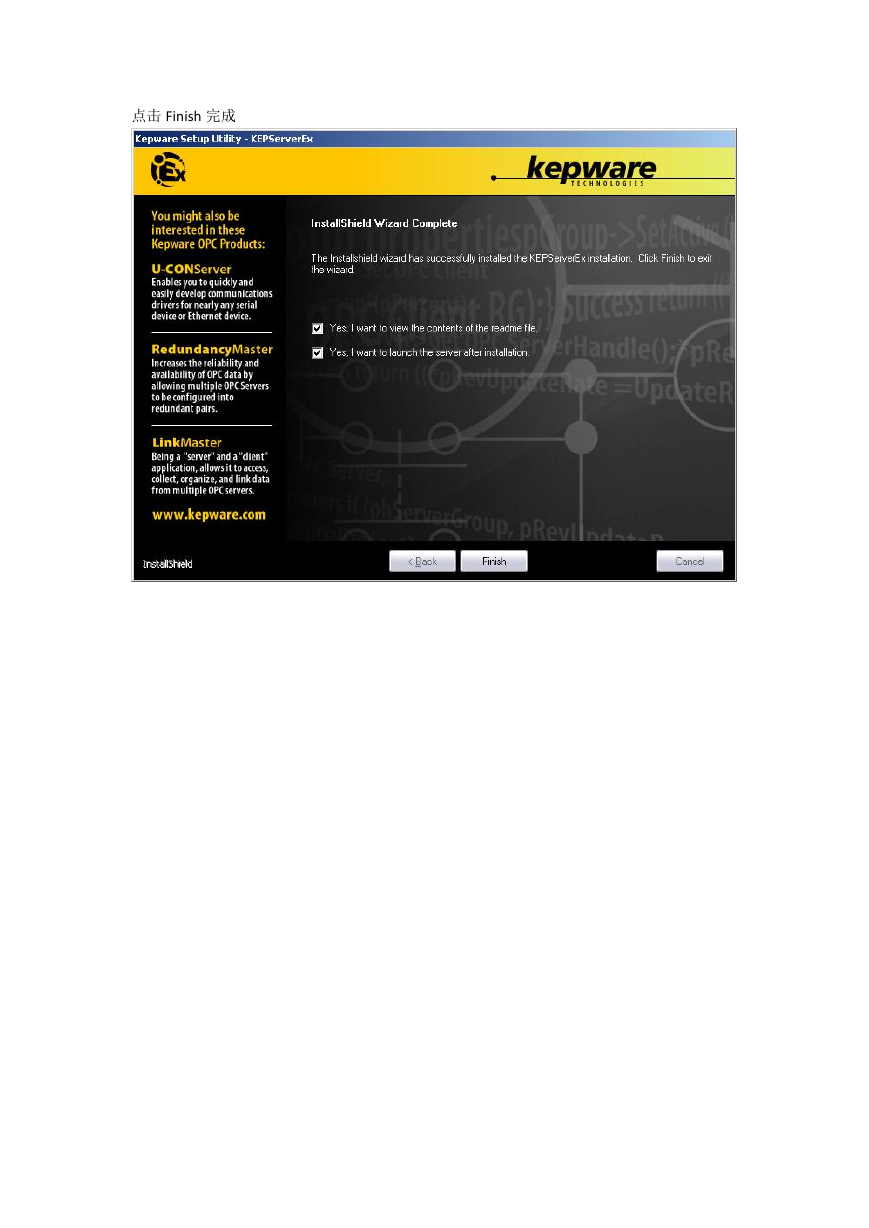

点击 Finish 完成

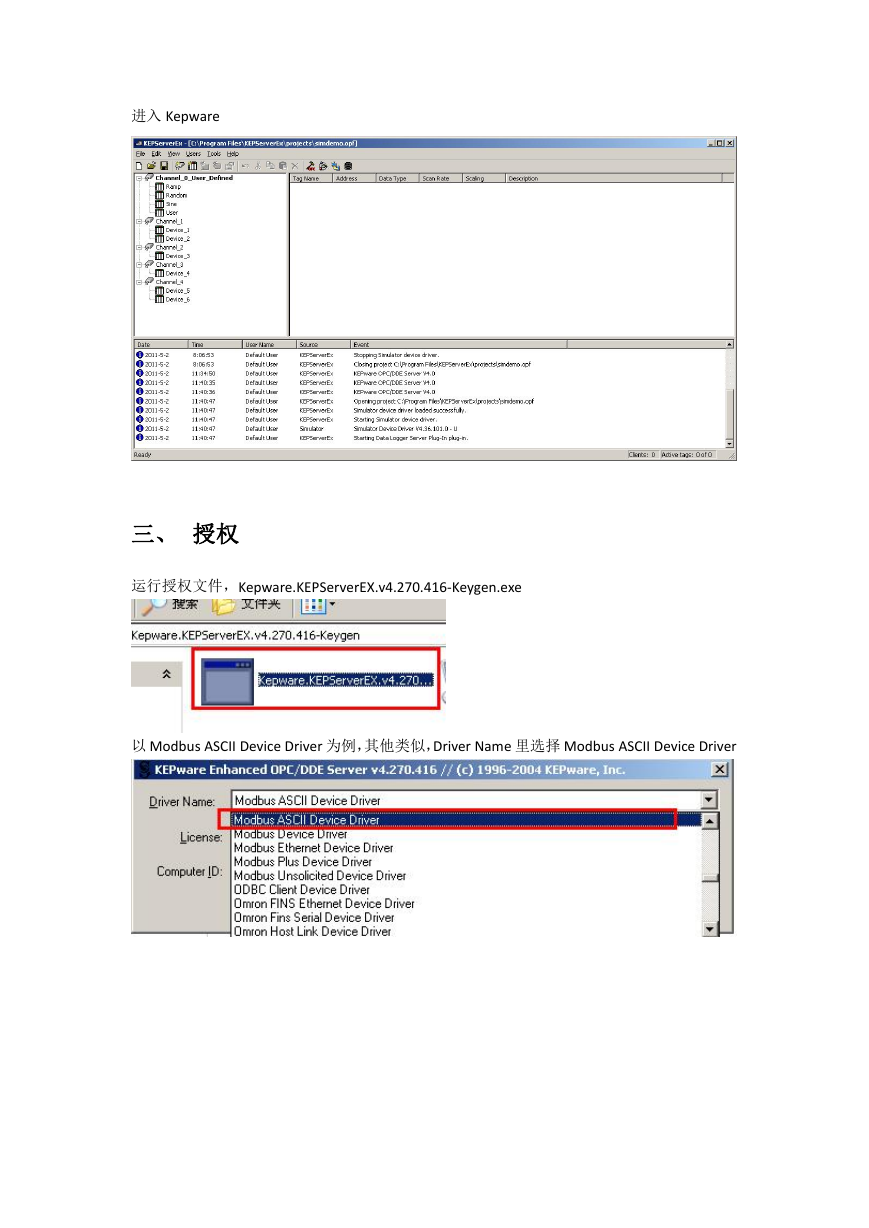

进入 Kepware 三、授权运行授权文件，Kepware.KEPServerEX.v4.270.416-Keygen.exe 以 Modbus ASCII Device Driver 为例，其他类似，Driver Name 里选择 Modbus ASCII Device Driver

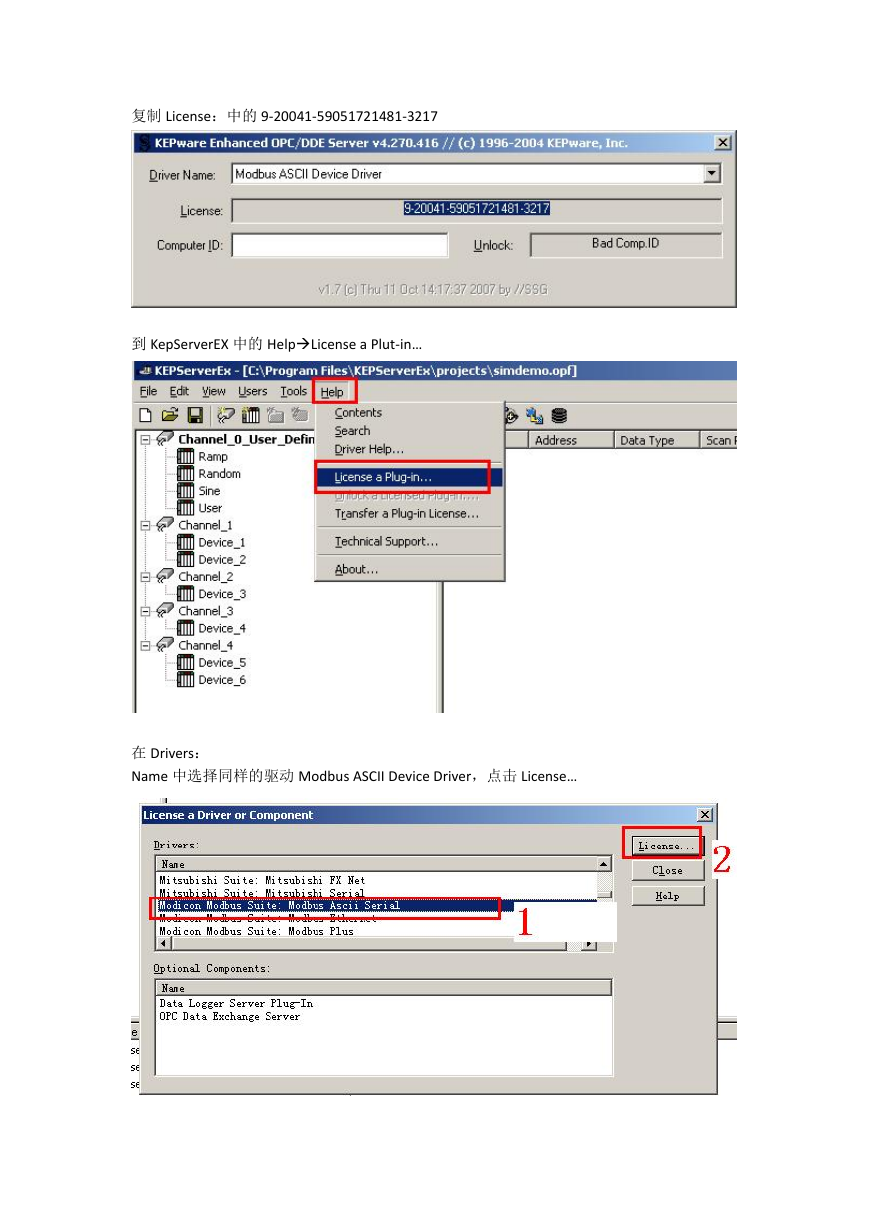

复制 License：中的 9-20041-59051721481-3217 到 KepServerEX 中的 HelpLicense a Plut-in… 在 Drivers： Name 中选择同样的驱动 Modbus ASCII Device Driver，点击 License…
