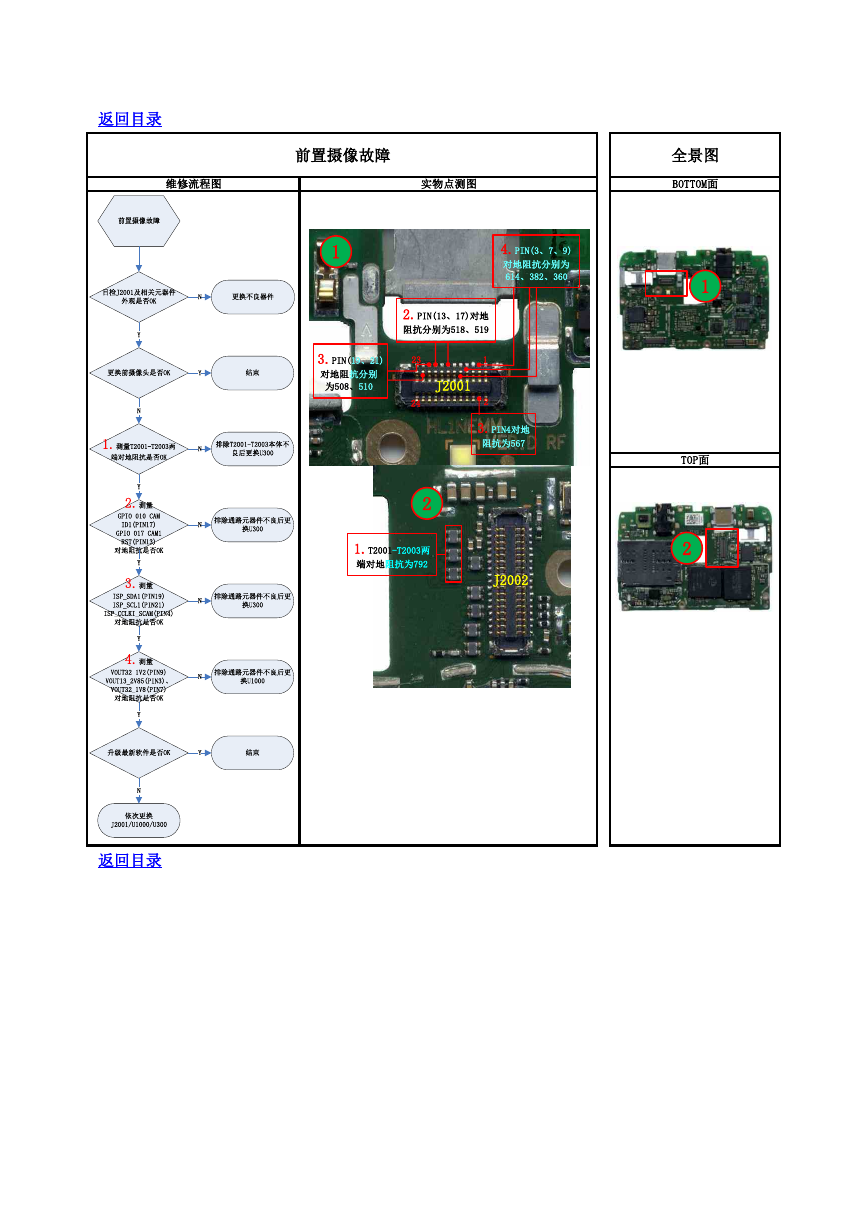

返回目录 前置摄像故障 维修流程图 实物点测图 全景图 BOTTOM面 1 4.PIN(3、7、9) 对地阻抗分别为 614、382、360 3.PIN(19、21) 对地阻抗分别 为508、510 2.PIN(13、17)对地 阻抗分别为518、519 23 24 J2001 1 2 3.PIN4对地 阻抗为567 J2002 2 1.T2001-T2003两 端对地阻抗为792 1 TOP面 2 返回目录 目检J2001及相关元器件外观是否OK前置摄像故障更换不良器件排除T2001-T2003本体不良后更换U300N排除通路元器件不良后更换U10001.测量T2001-T2003两端对地阻抗是否OK 排除通路元器件不良后更换U300NYNY更换前摄像头是否OK结束YNYY依次更换J2001/U1000/U300升级最新软件是否OK结束NY2.测量GPIO 010 CAM ID1(PIN17) GPIO 017 CAM1 RST(PIN13)对地阻抗是否OK3.测量ISP_SDA1(PIN19)ISP_SCL1(PIN21)ISP_CCLKI_SCAM(PIN4)对地阻抗是否OK排除通路元器件不良后更换U300YN4.测量VOUT32 1V2(PIN9)VOUT13_2V85(PIN3)、VOUT32_1V8(PIN7)对地阻抗是否OKN
