基于FPGA实现的1553B编解码Verilog源代码.doc

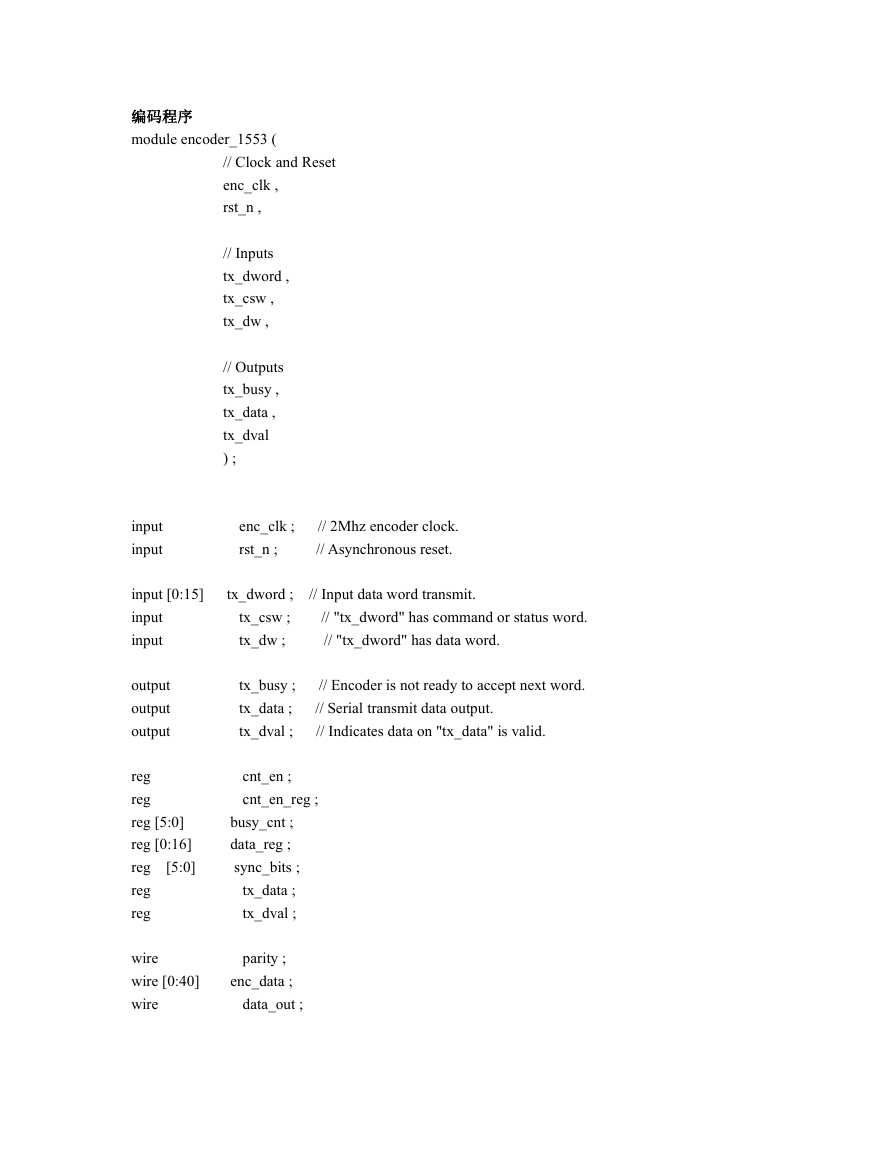

编码程序
module encoder_1553 (
// Clock and Reset
enc_clk ,
rst_n ,
// Inputs
tx_dword ,
tx_csw ,
tx_dw ,
// Outputs
tx_busy ,
tx_data ,
tx_dval
) ;
input
input
enc_clk ;
rst_n ;
// 2Mhz encoder clock.
// Asynchronous reset.
input [0:15]
input
input
tx_dword ;
tx_csw ;
tx_dw ;
// Input data word transmit.
// "tx_dword" has command or status word.
// "tx_dword" has data word.
output
output
output
reg
reg
reg [5:0]
reg [0:16]
reg
[5:0]
reg
reg
tx_busy ;
tx_data ;
tx_dval ;
// Encoder is not ready to accept next word.
// Serial transmit data output.
// Indicates data on "tx_data" is valid.
cnt_en ;
cnt_en_reg ;
busy_cnt ;
data_reg ;
sync_bits ;
tx_data ;
tx_dval ;
wire
wire [0:40]
wire
parity ;
enc_data ;
data_out ;

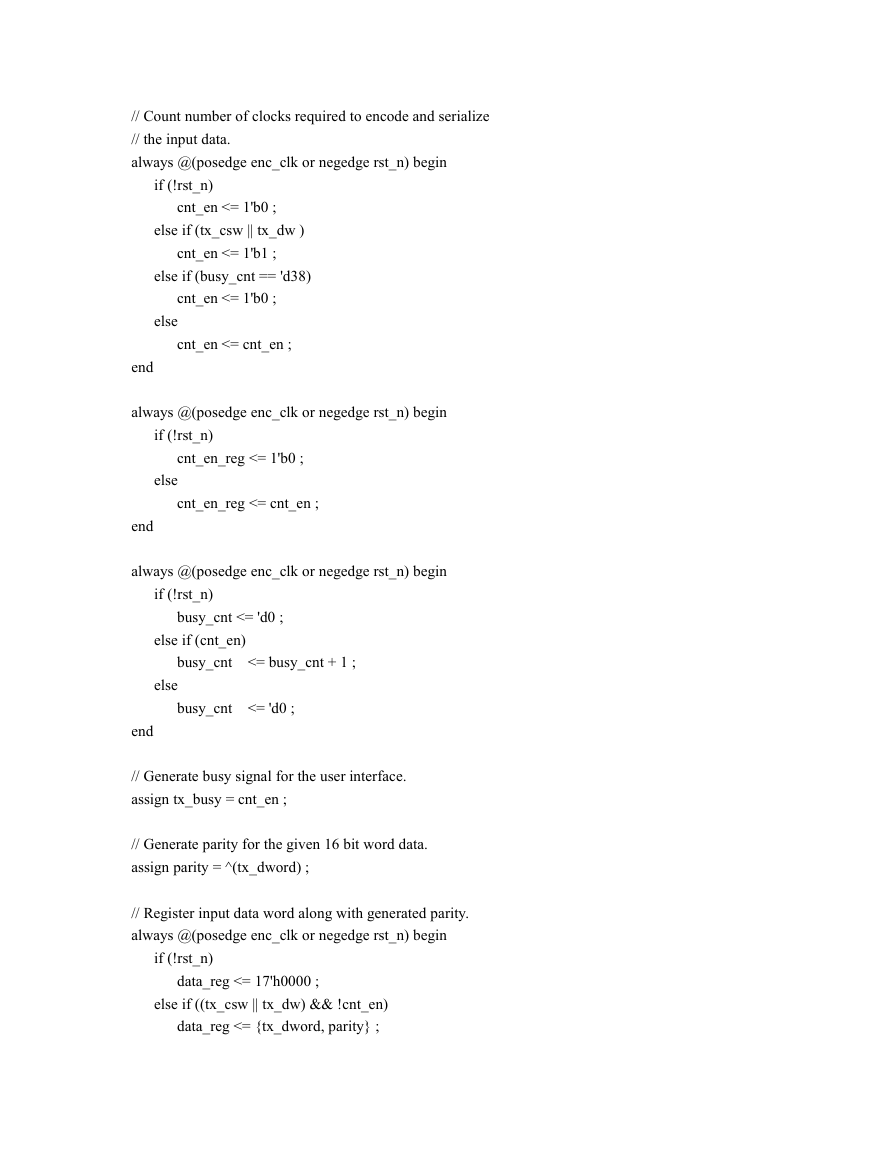

// Count number of clocks required to encode and serialize
// the input data.
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n)
cnt_en <= 1'b0 ;
else if (tx_csw || tx_dw )
cnt_en <= 1'b1 ;
else if (busy_cnt == 'd38)
cnt_en <= 1'b0 ;
else
cnt_en <= cnt_en ;
end
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n)
cnt_en_reg <= 1'b0 ;
else
cnt_en_reg <= cnt_en ;
end
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n)
busy_cnt <= 'd0 ;
else if (cnt_en)
busy_cnt <= busy_cnt + 1 ;
else
busy_cnt <= 'd0 ;
end
// Generate busy signal for the user interface.
assign tx_busy = cnt_en ;
// Generate parity for the given 16 bit word data.
assign parity = ^(tx_dword) ;
// Register input data word along with generated parity.
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n)
data_reg <= 17'h0000 ;
else if ((tx_csw || tx_dw) && !cnt_en)
data_reg <= {tx_dword, parity} ;
else if (!cnt_en )
data_reg <= 17'h0000 ;
else
data_reg <= data_reg ;
end

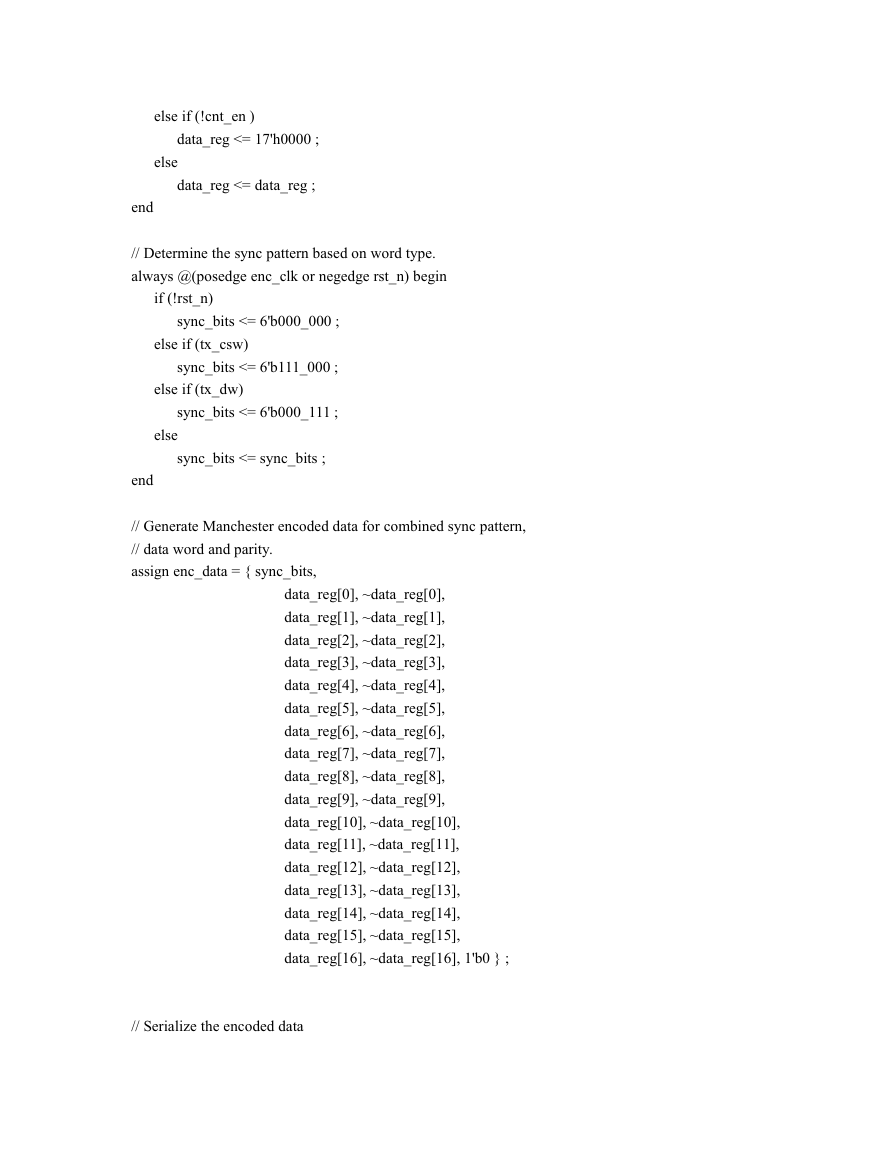

// Determine the sync pattern based on word type.
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n)
sync_bits <= 6'b000_000 ;
else if (tx_csw)
sync_bits <= 6'b111_000 ;
else if (tx_dw)
sync_bits <= 6'b000_111 ;
else
sync_bits <= sync_bits ;
end
// Generate Manchester encoded data for combined sync pattern,
// data word and parity.
assign enc_data = { sync_bits,
data_reg[0], ~data_reg[0],
data_reg[1], ~data_reg[1],
data_reg[2], ~data_reg[2],
data_reg[3], ~data_reg[3],
data_reg[4], ~data_reg[4],
data_reg[5], ~data_reg[5],
data_reg[6], ~data_reg[6],
data_reg[7], ~data_reg[7],
data_reg[8], ~data_reg[8],
data_reg[9], ~data_reg[9],
data_reg[10], ~data_reg[10],
data_reg[11], ~data_reg[11],
data_reg[12], ~data_reg[12],
data_reg[13], ~data_reg[13],
data_reg[14], ~data_reg[14],
data_reg[15], ~data_reg[15],
data_reg[16], ~data_reg[16], 1'b0 } ;

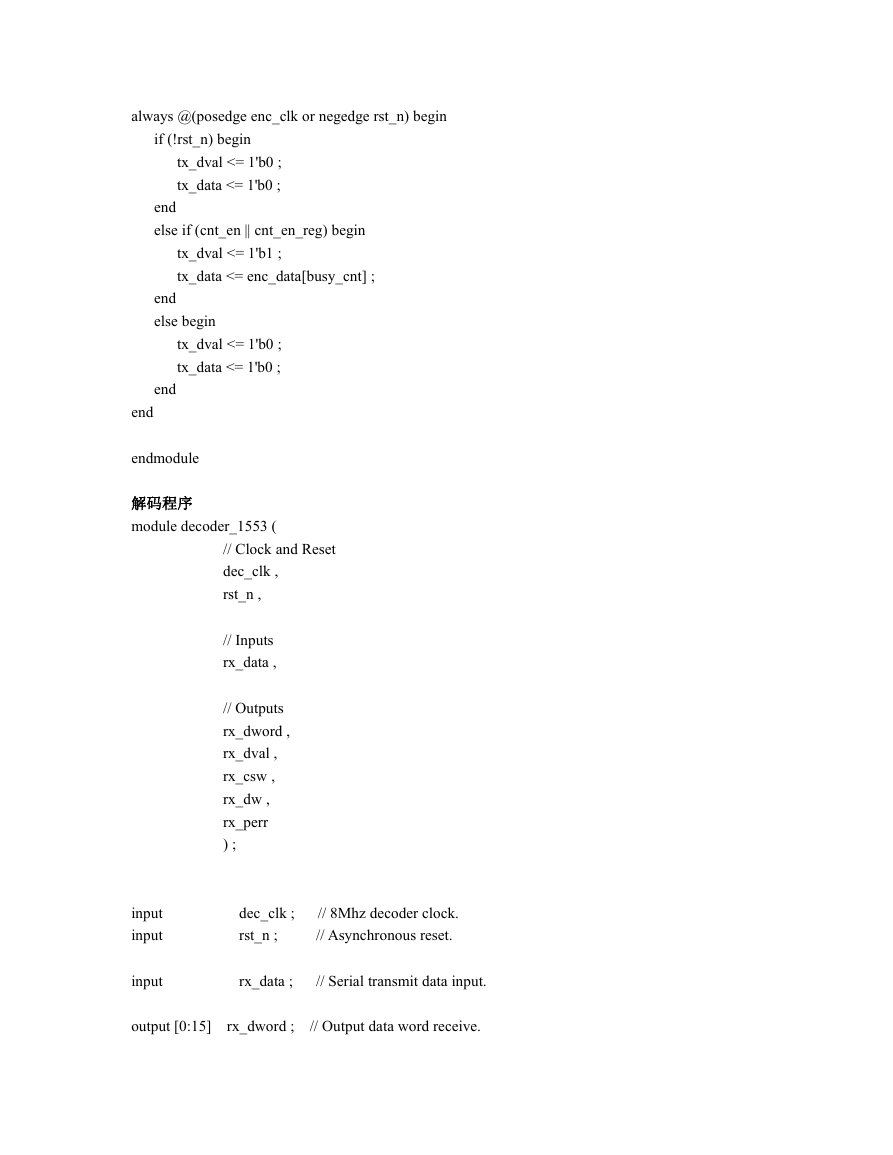

// Serialize the encoded data
always @(posedge enc_clk or negedge rst_n) begin
if (!rst_n) begin
tx_dval <= 1'b0 ;
tx_data <= 1'b0 ;
end
else if (cnt_en || cnt_en_reg) begin
tx_dval <= 1'b1 ;
tx_data <= enc_data[busy_cnt] ;
end
else begin
tx_dval <= 1'b0 ;
tx_data <= 1'b0 ;
end
end
endmodule
解码程序
module decoder_1553 (
// Clock and Reset
dec_clk ,
rst_n ,
// Inputs
rx_data ,
// Outputs
rx_dword ,
rx_dval ,
rx_csw ,
rx_dw ,
rx_perr
) ;
input
input
input
dec_clk ;
rst_n ;
// 8Mhz decoder clock.
// Asynchronous reset.
rx_data ;
// Serial transmit data input.
output [0:15]
rx_dword ;
// Output data word receive.
output
output
output
output
reg [0:15]
reg
reg
reg
reg
reg [0:23]
reg [0:4]
reg
reg [7:0]
reg [0:16]
reg
reg
wire
wire
wire
wire
wire
wire
rx_dval ;
rx_csw ;
rx_dw ;
rx_perr ;
// Indicates data on "rx_data" is valid.
// "rx_dword" has command or status word.
// "rx_dword" has data word.
// Indicates parity error in "rx_dword".
rx_dword ;
rx_dval ;
rx_csw ;
rx_dw ;
rx_perr ;
sync_sftreg ;
data_sftreg ;
cnt_enb ;
cnt ;
dword_int ;
sync_csw_reg ;
sync_dw_reg ;
sync_edge ;
data_edge ;
sync_csw ;
sync_dw ;
data_sample ;
parity ;

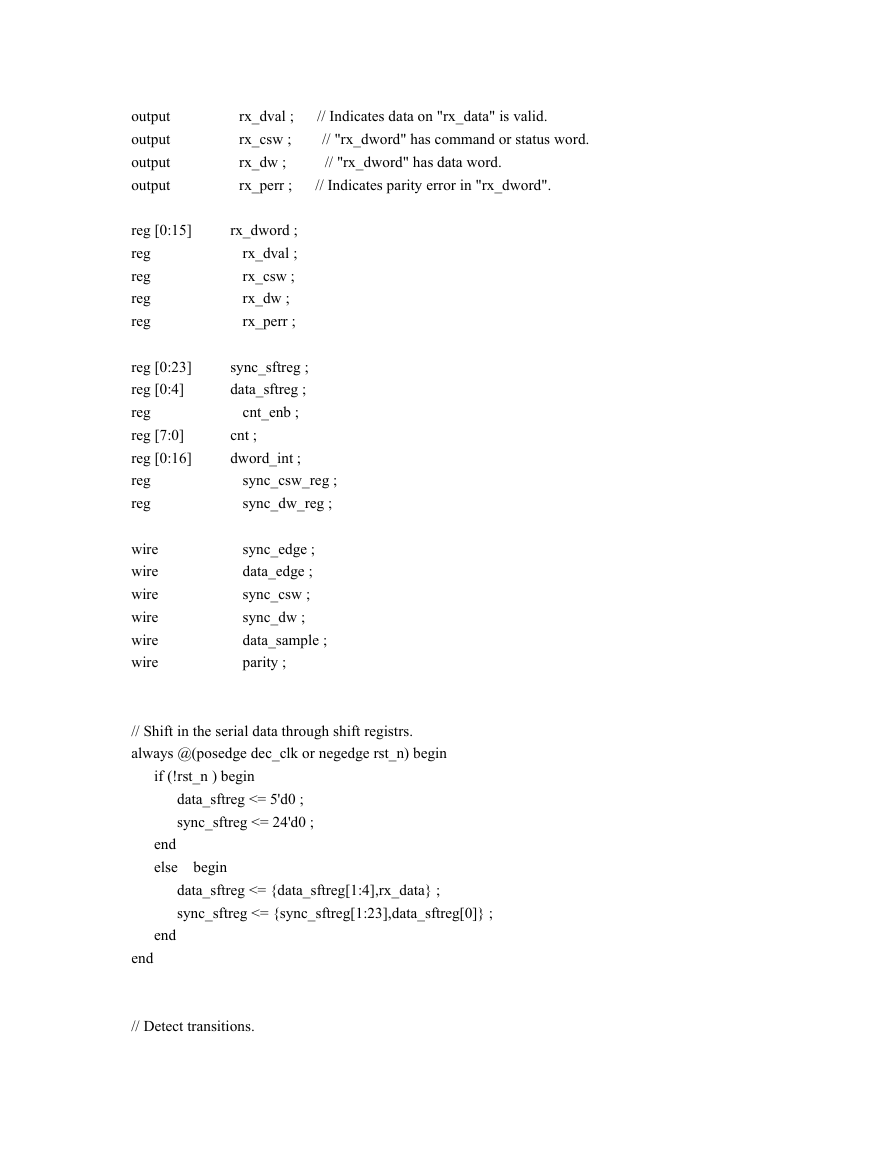

// Shift in the serial data through shift registrs.
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n ) begin
data_sftreg <= 5'd0 ;
sync_sftreg <= 24'd0 ;
end
else
begin
data_sftreg <= {data_sftreg[1:4],rx_data} ;
sync_sftreg <= {sync_sftreg[1:23],data_sftreg[0]} ;
end
end
// Detect transitions.

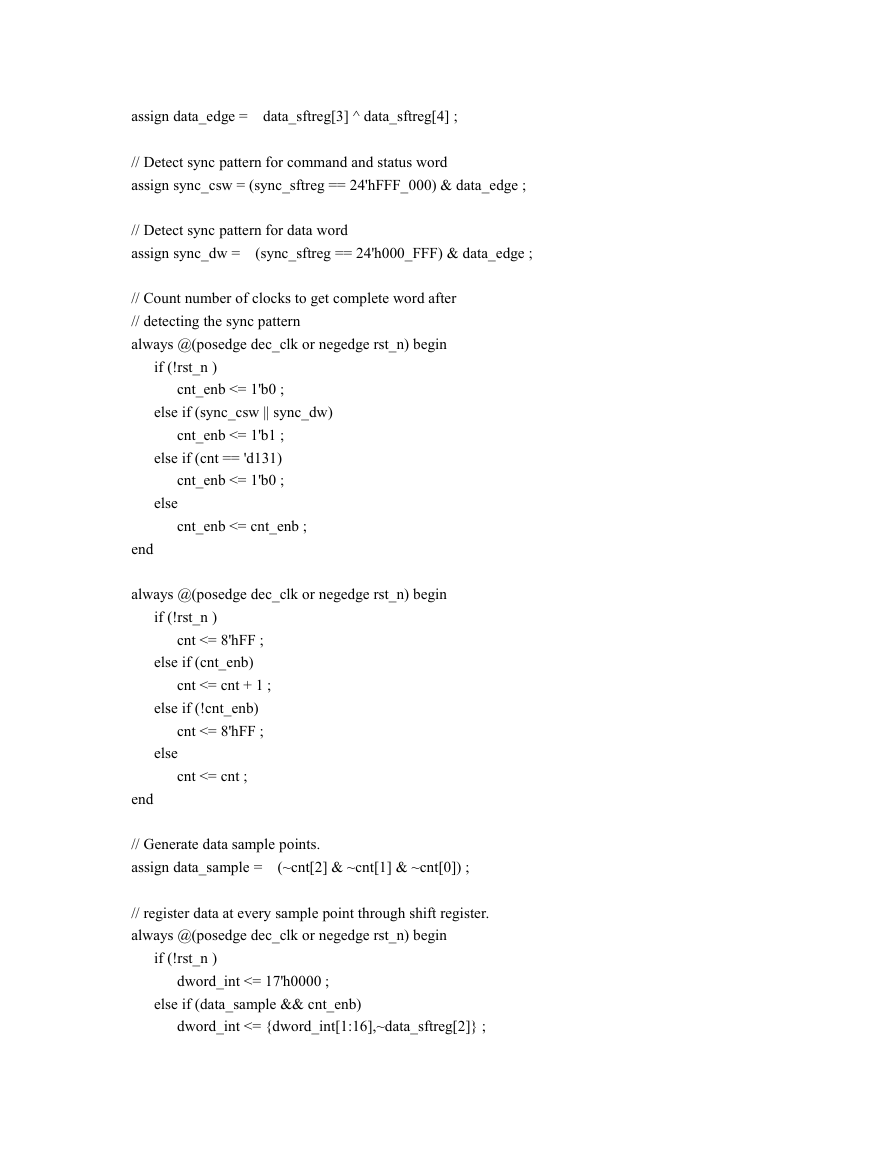

assign data_edge = data_sftreg[3] ^ data_sftreg[4] ;
// Detect sync pattern for command and status word
assign sync_csw = (sync_sftreg == 24'hFFF_000) & data_edge ;
// Detect sync pattern for data word
assign sync_dw = (sync_sftreg == 24'h000_FFF) & data_edge ;
// Count number of clocks to get complete word after
// detecting the sync pattern
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n )
cnt_enb <= 1'b0 ;
else if (sync_csw || sync_dw)
cnt_enb <= 1'b1 ;
else if (cnt == 'd131)
cnt_enb <= 1'b0 ;
else
cnt_enb <= cnt_enb ;
end
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n )
cnt <= 8'hFF ;
else if (cnt_enb)
cnt <= cnt + 1 ;
else if (!cnt_enb)
cnt <= 8'hFF ;
else
cnt <= cnt ;
end
// Generate data sample points.
assign data_sample = (~cnt[2] & ~cnt[1] & ~cnt[0]) ;
// register data at every sample point through shift register.
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n )
dword_int <= 17'h0000 ;
else if (data_sample && cnt_enb)
dword_int <= {dword_int[1:16],~data_sftreg[2]} ;
else if (!cnt_enb)
dword_int <= 17'h0000 ;
else
dword_int <= dword_int ;
end

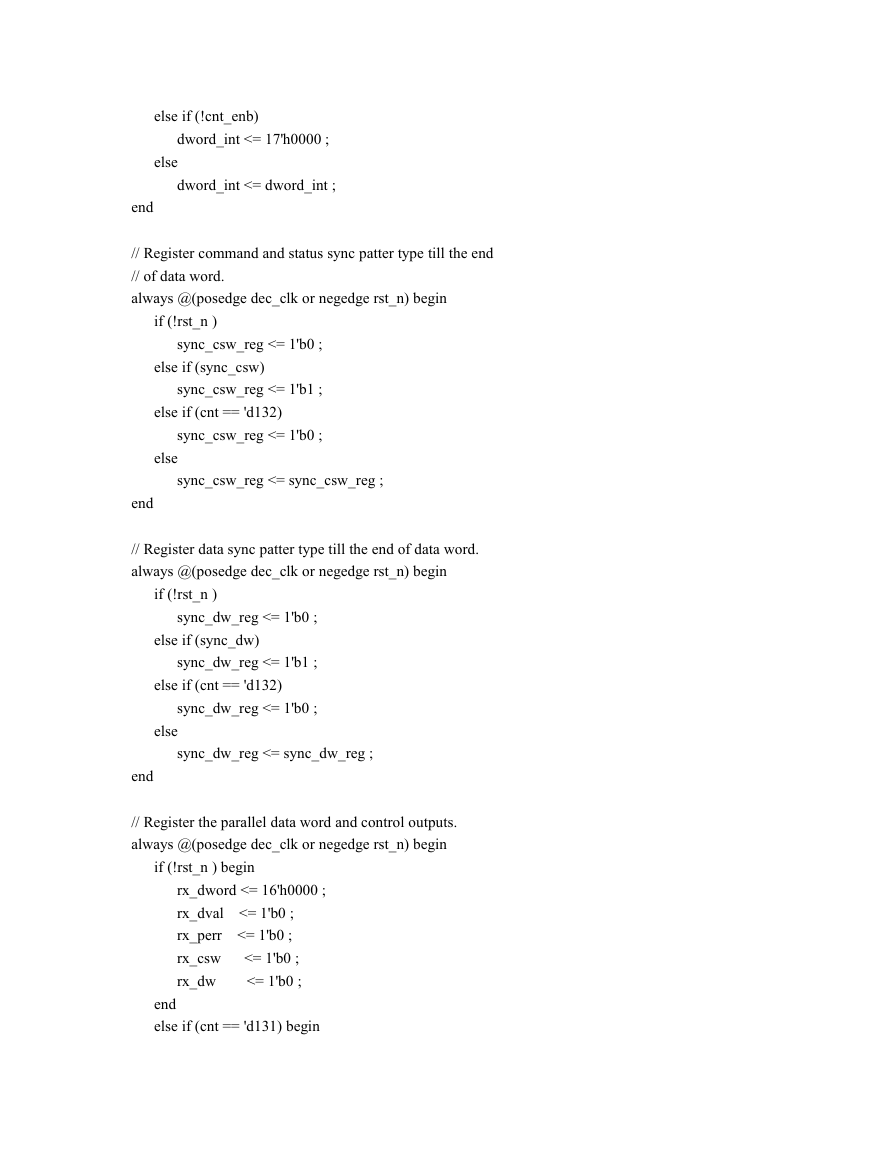

// Register command and status sync patter type till the end
// of data word.
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n )
sync_csw_reg <= 1'b0 ;
else if (sync_csw)
sync_csw_reg <= 1'b1 ;
else if (cnt == 'd132)
sync_csw_reg <= 1'b0 ;
else
sync_csw_reg <= sync_csw_reg ;
end
// Register data sync patter type till the end of data word.
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n )
sync_dw_reg <= 1'b0 ;
else if (sync_dw)
sync_dw_reg <= 1'b1 ;
else if (cnt == 'd132)
sync_dw_reg <= 1'b0 ;
else
sync_dw_reg <= sync_dw_reg ;
end
// Register the parallel data word and control outputs.
always @(posedge dec_clk or negedge rst_n) begin
if (!rst_n ) begin
rx_dword <= 16'h0000 ;
rx_dval <= 1'b0 ;
rx_perr <= 1'b0 ;
<= 1'b0 ;
rx_csw
rx_dw
<= 1'b0 ;
end
else if (cnt == 'd131) begin

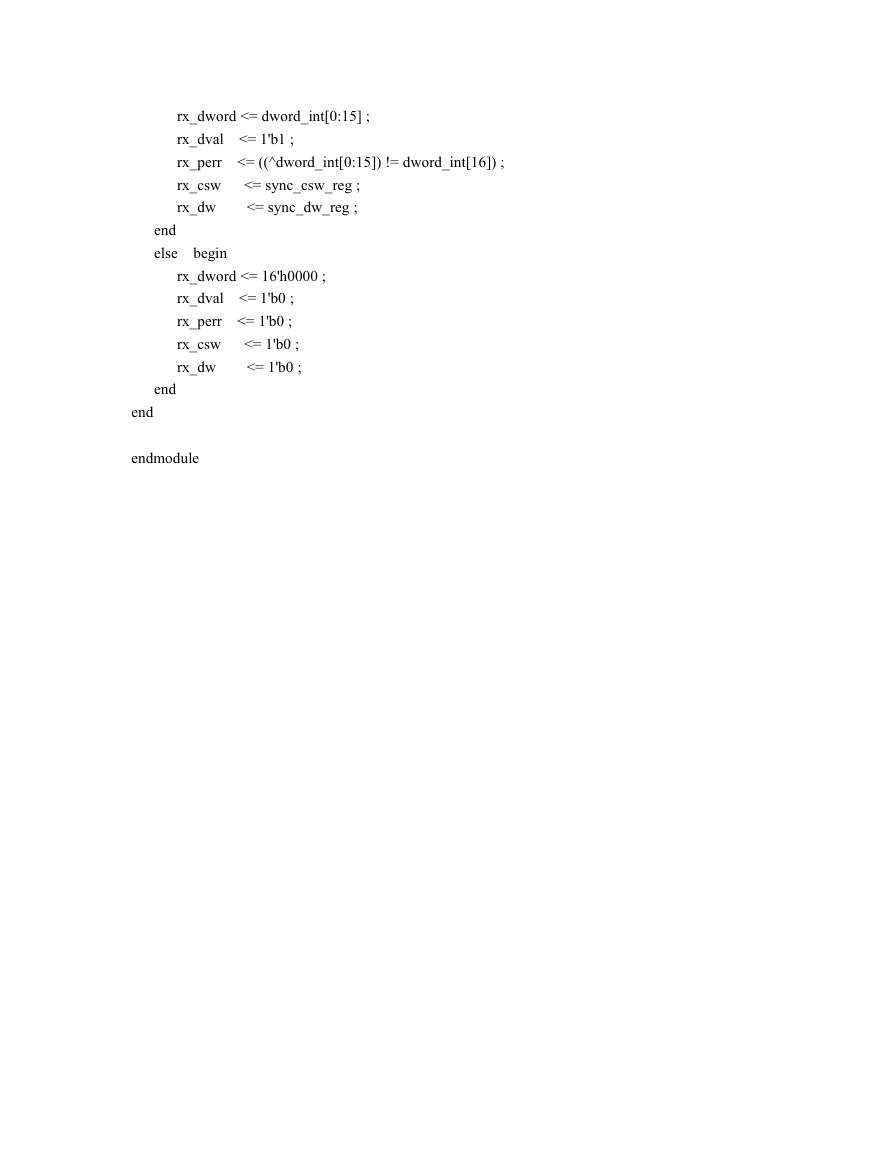

rx_dword <= dword_int[0:15] ;
rx_dval <= 1'b1 ;
rx_perr <= ((^dword_int[0:15]) != dword_int[16]) ;
rx_csw
rx_dw
<= sync_csw_reg ;
<= sync_dw_reg ;
end
else
begin
rx_dword <= 16'h0000 ;
rx_dval <= 1'b0 ;
rx_perr <= 1'b0 ;
<= 1'b0 ;
rx_csw
rx_dw
<= 1'b0 ;
end
end
endmodule
