    1000倍增益三极管放大电路设计报告
    = 1000 倍增益三极管放大电路设计报告 一、实验目的 初步了解设计三极管放大电路。 二、实验内容 实现使用 2N3904 与 2N3906 三极管对输入模拟信号放大 1000 倍。 三、实验原理 2N3904 为小功率管。根据经验，取静态工作点 IB = 5uA,IC = 2mA,VCE = 15V。 本实验使用两级阻容耦合射极偏置电路。 图 1 .1 三极管 2N3904 射极偏置电路

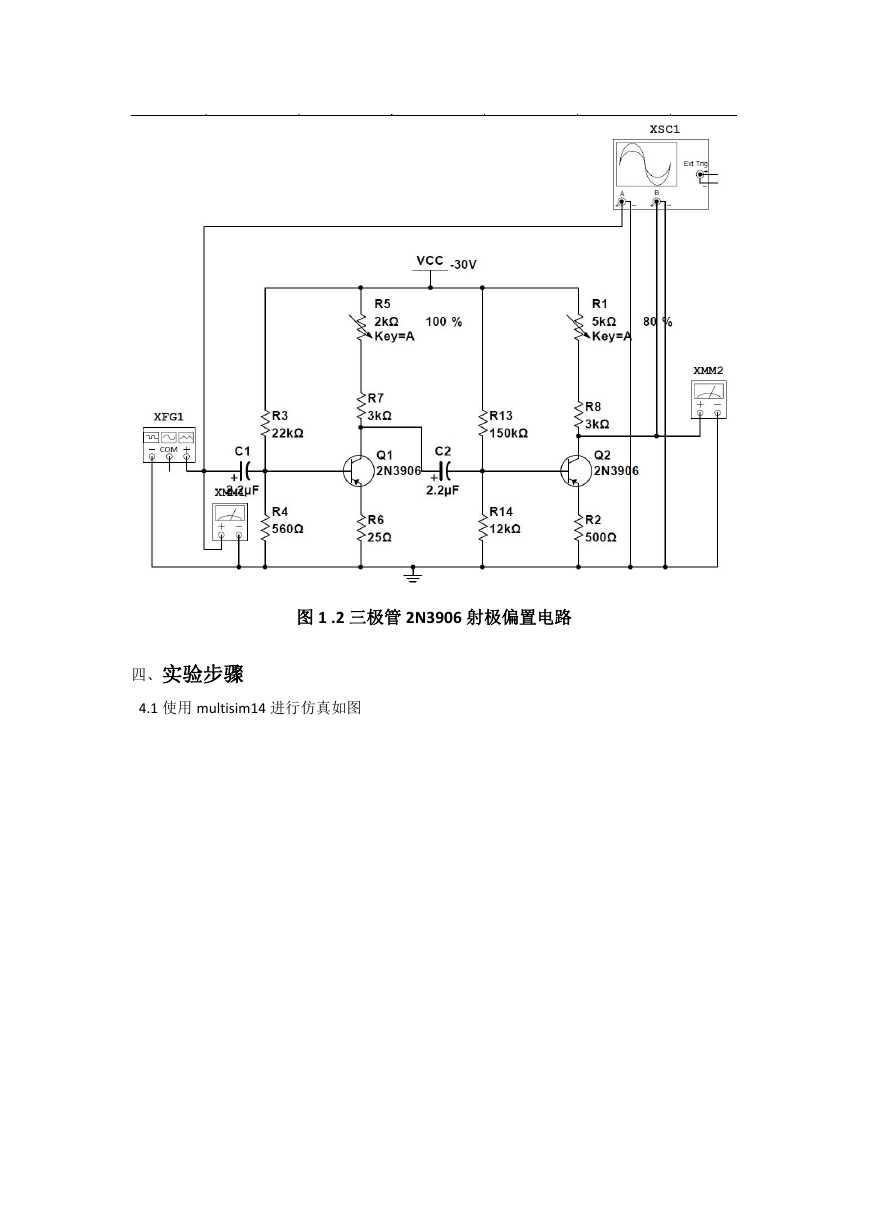

    图 1 .2 三极管 2N3906 射极偏置电路 四、实验步骤 4.1 使用 multisim14 进行仿真如图

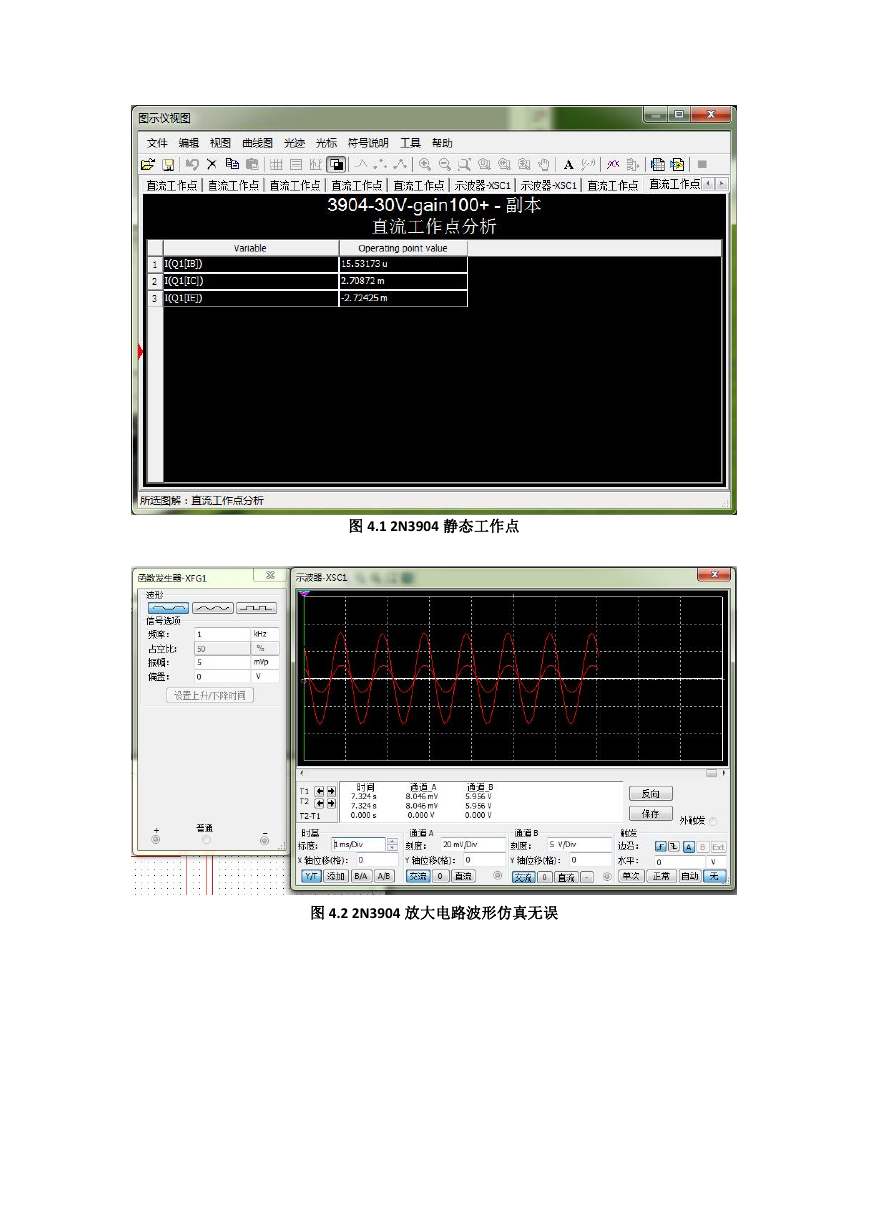

    图 4.1 2N3904 静态工作点 图 4.2 2N3904 放大电路波形仿真无误

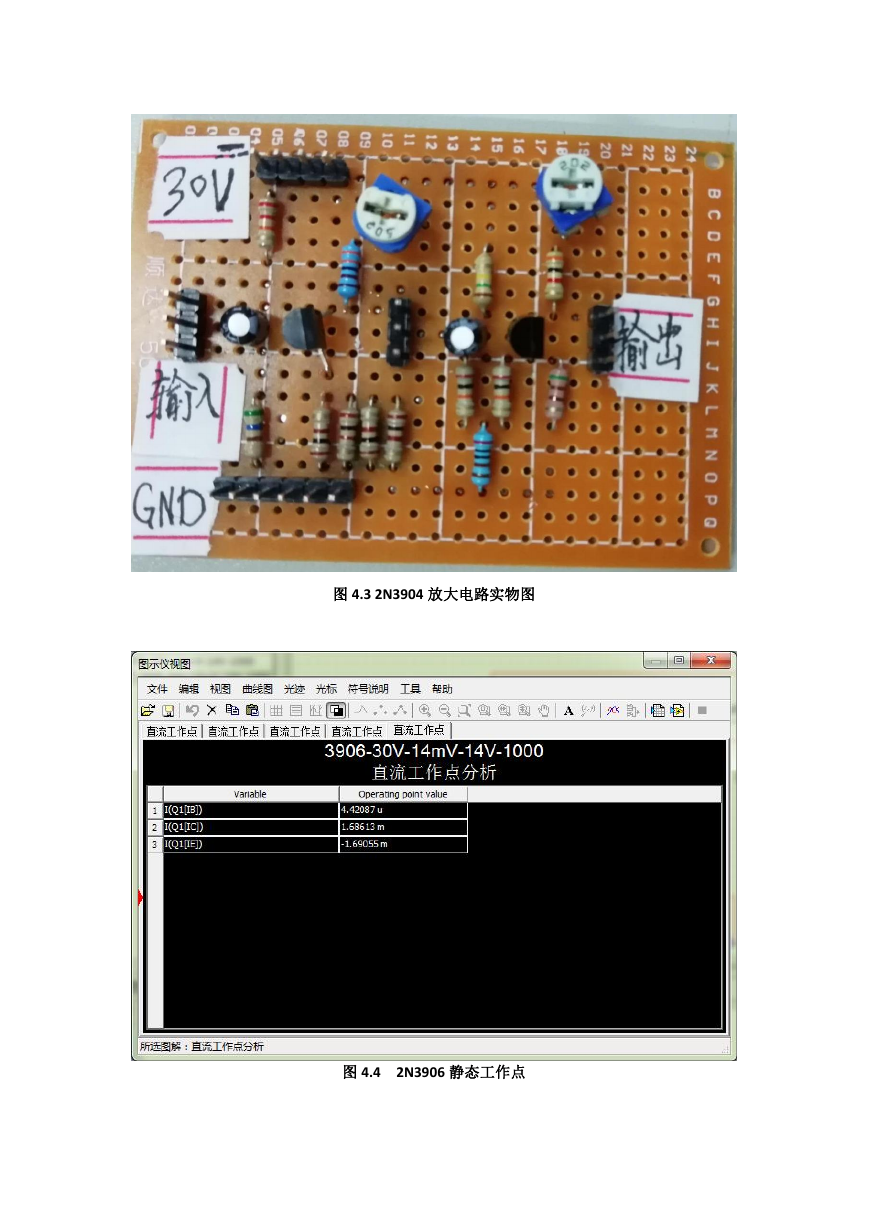

    图 4.3 2N3904 放大电路实物图 图 4.4 2N3906 静态工作点

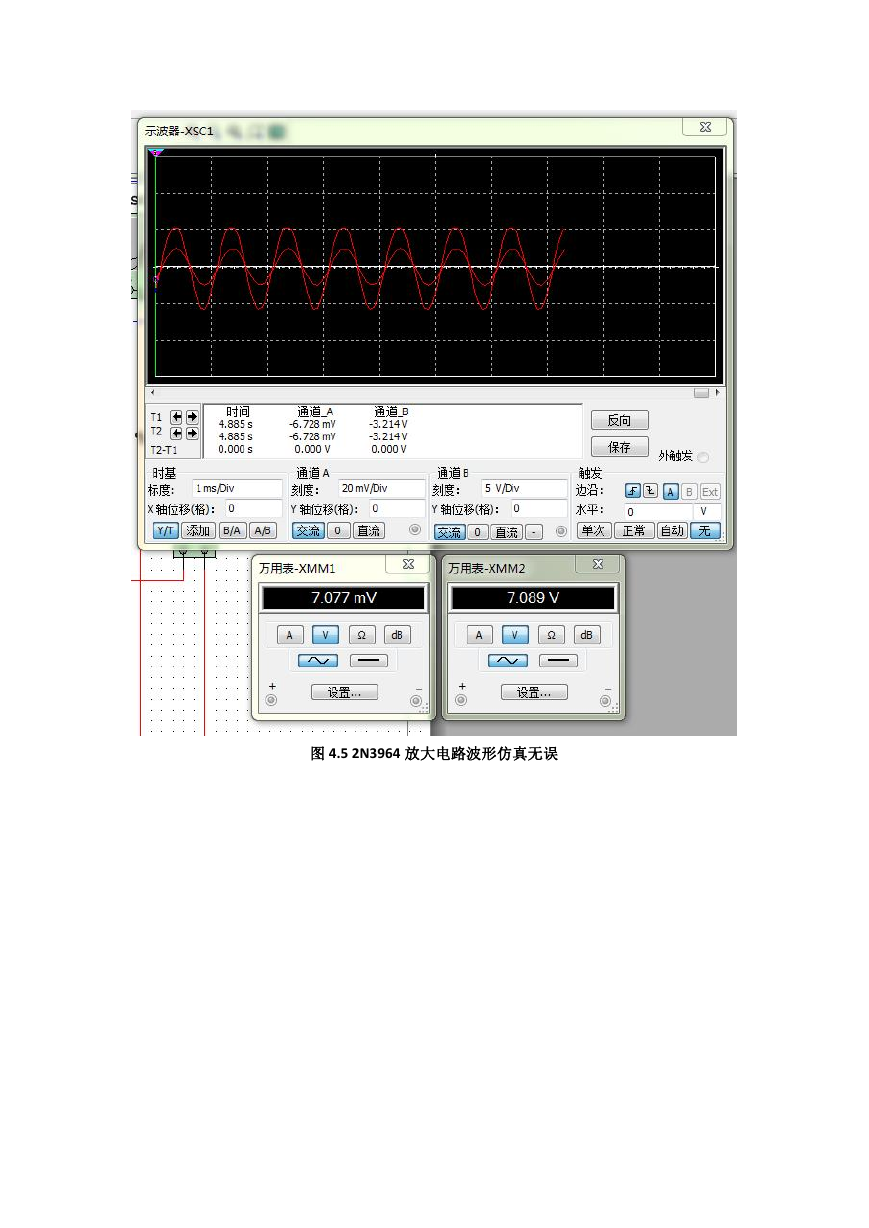

    图 4.5 2N3964 放大电路波形仿真无误

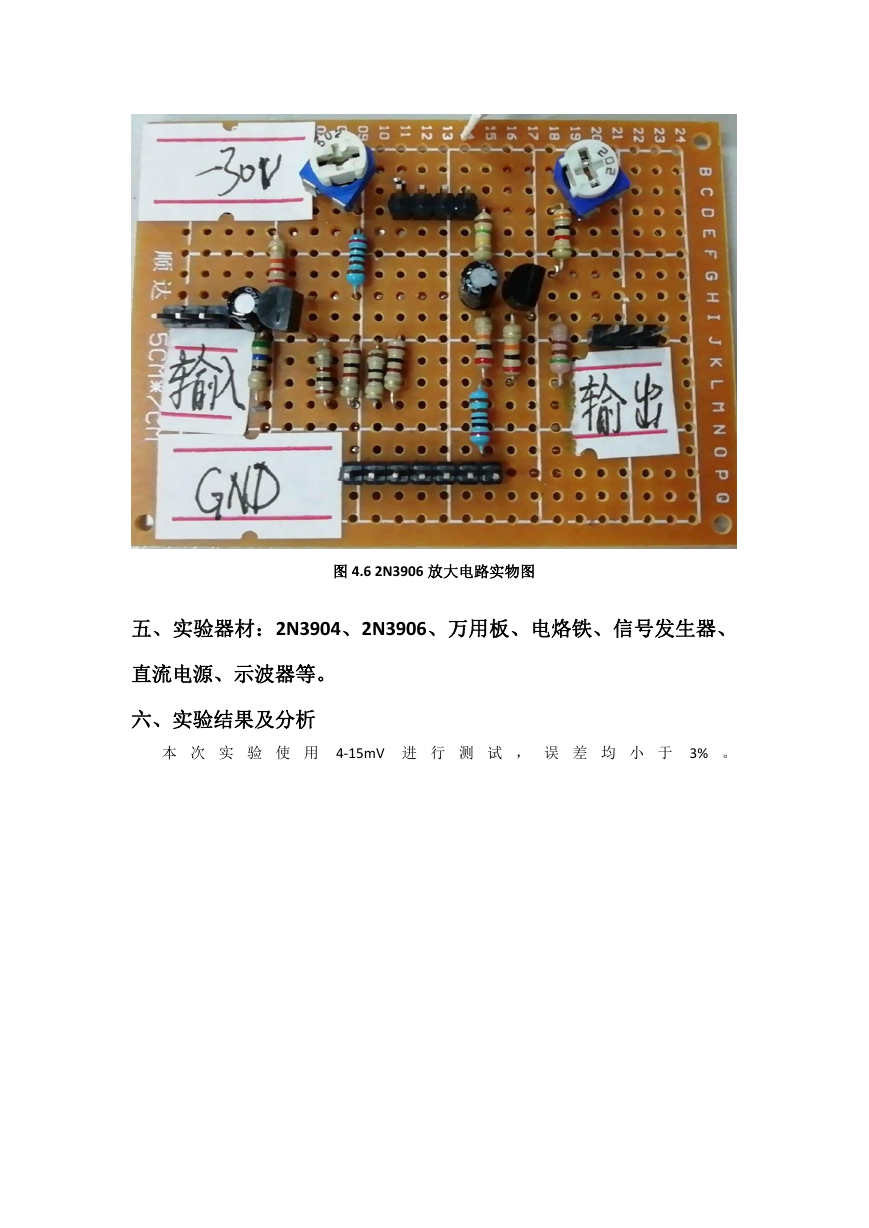

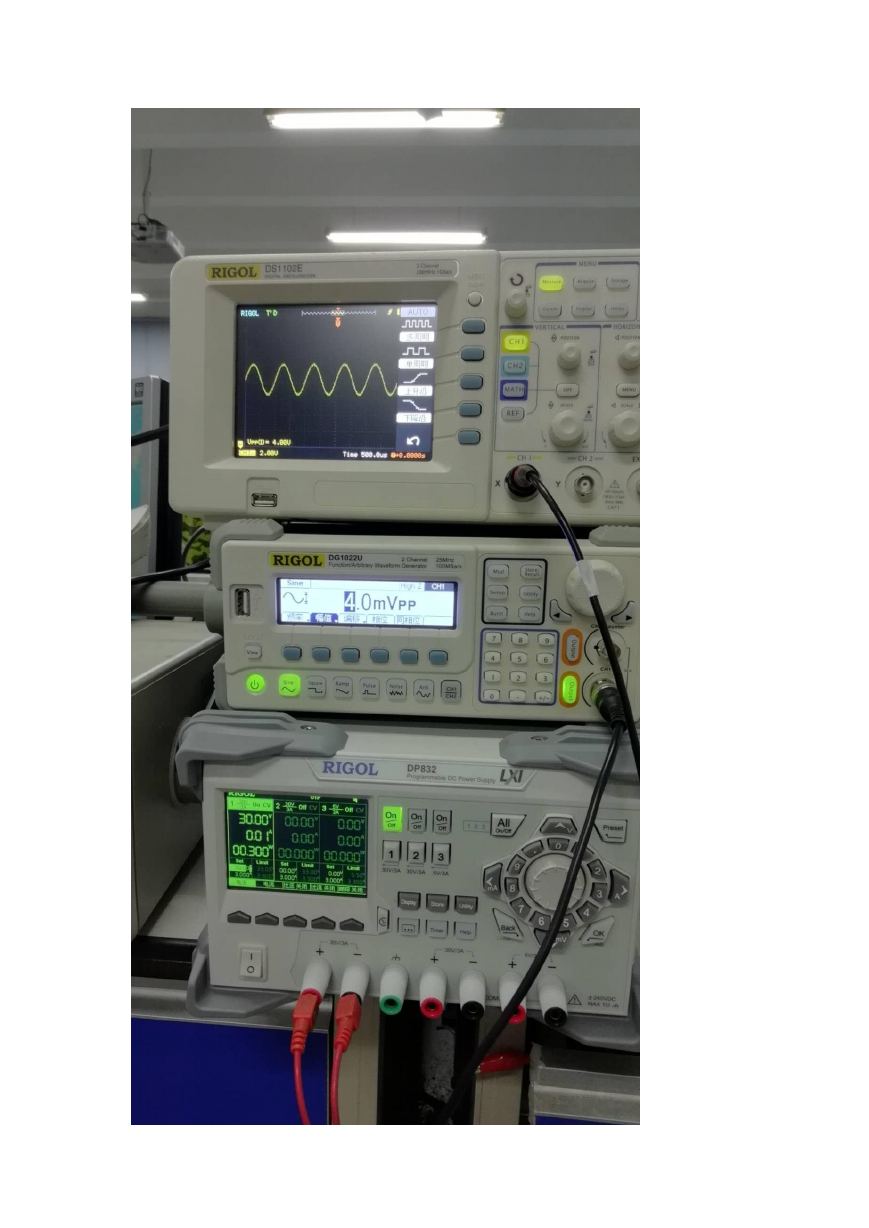

    图 4.6 2N3906 放大电路实物图 五、实验器材：2N3904、2N3906、万用板、电烙铁、信号发生器、 直流电源、示波器等。 六、实验结果及分析 本 次 实 验 使 用 4-15mV 进 行 测 试 ， 误 差 均 小 于 3% 。

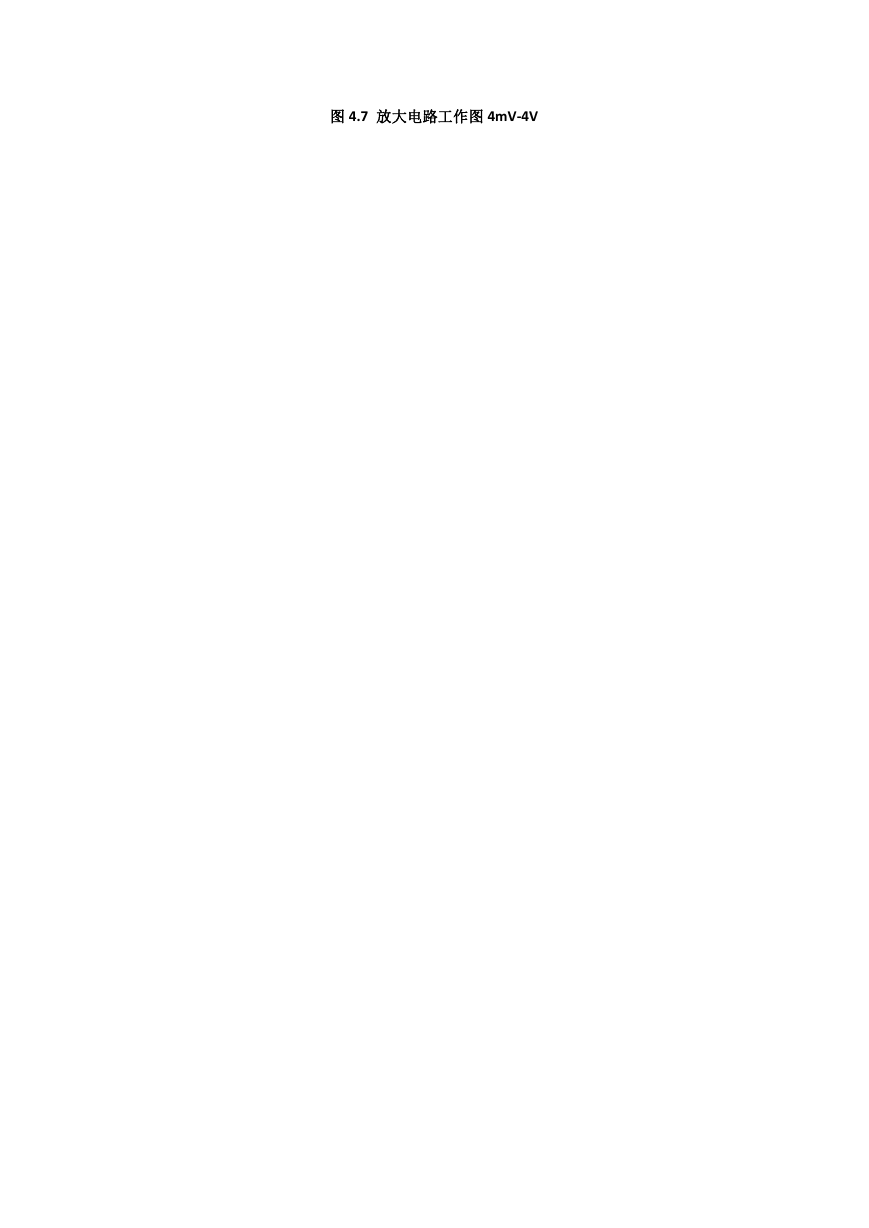

    图 4.7 放大电路工作图 4mV-4V
