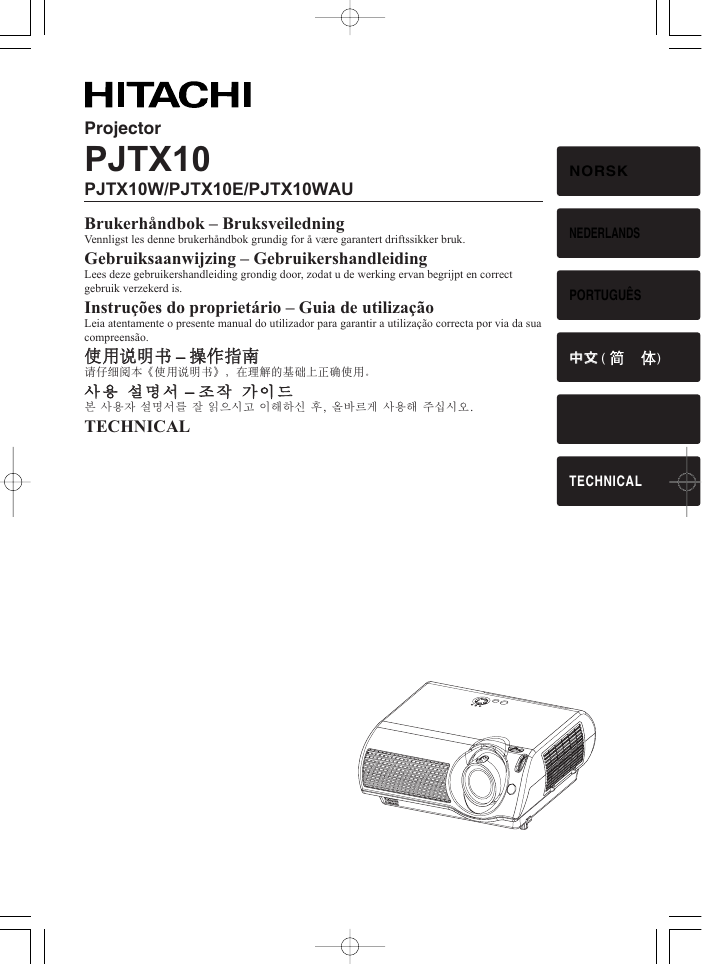

Projector PJTX10 PJTX10W/PJTX10E/PJTX10WAU Brukerhåndbok – Bruksveiledning Vennligst les denne brukerhåndbok grundig for å være garantert driftssikker bruk. Gebruiksaanwijzing – Gebruikershandleiding Lees deze gebruikershandleiding grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekerd is. Instruções do proprietário – Guia de utilização Leia atentamente o presente manual do utilizador para garantir a utilização correcta por via da sua compreensão. 使用说明书 – 操作指南使用说明书操作指南请仔细阅本《使用说明书》，在理解的基础上正确使用。 사용사용 설명서설명서 – 조작조작 가이드가이드 본 사용자 설명서를 잘 읽으시고 이해하신 후, 올바르게 사용해 주십시오. TECHNICAL NORSK NEDERLANDS PORTUGUÊS 中中文 ( ) 文 TECHNICAL

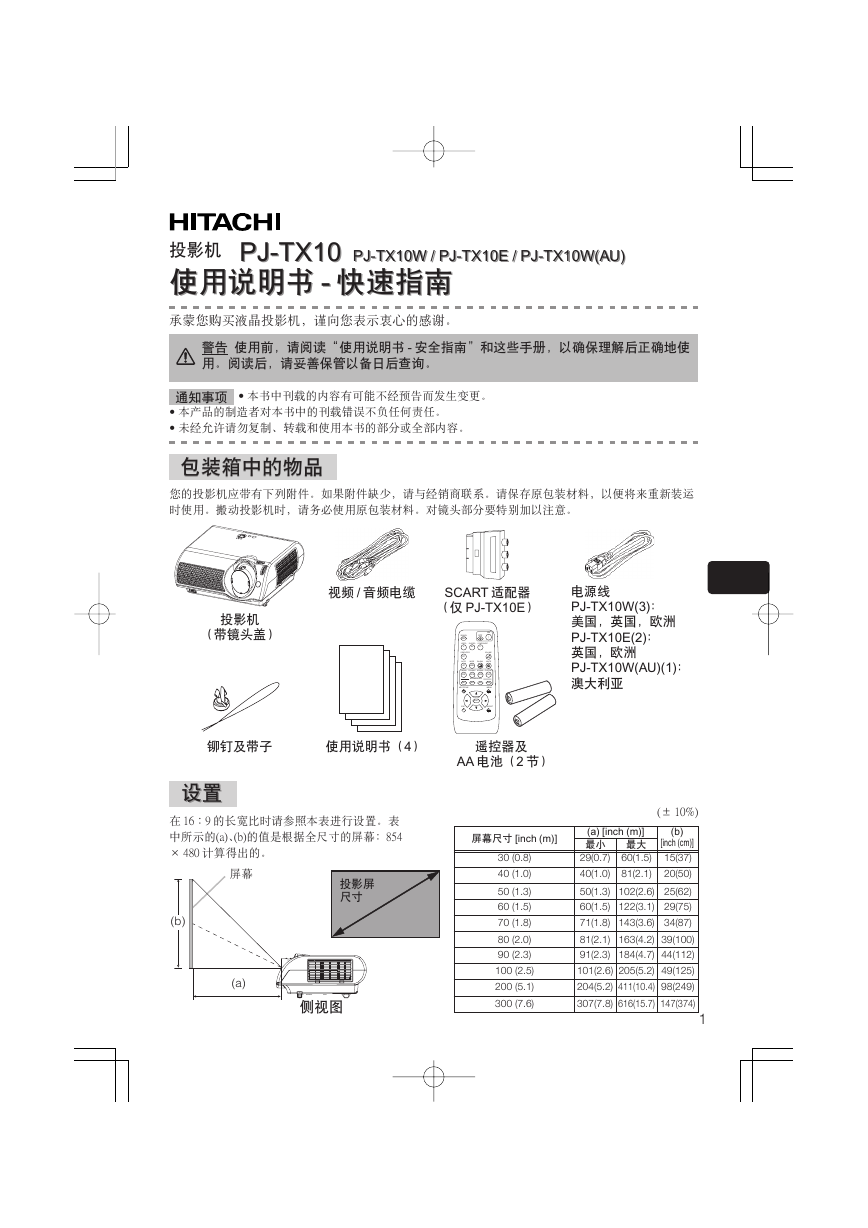

投影机 PJ-TX10 PJ-TX10W / PJ-TX10E / PJ-TX10W(AU) 投影机 PJ-TX10 PJ-TX10W / PJ-TX10E / PJ-TX10W(AU) 使用说明书 - 快速指南使用说明书 - 快速指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告使用前，请阅读“使用说明书 - 安全指南”和这些手册，以确保理解后正确地使用。阅读后，请妥善保管以备日后查询。 • 本书中刊载的内容有可能不经预告而发生变更。通知事项 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。包装箱中的物品包装箱中的物品您的投影机应带有下列附件。如果附件缺少，请与经销商联系。请保存原包装材料，以便将来重新装运时使用。搬动投影机时，请务必使用原包装材料。对镜头部分要特别加以注意。投影机（带镜头盖）视频 / 音频电缆 SCART 适配器（仅 PJ-TX10E） SEARCH SRC ON OFF VIDEO S-VIDEO COMPONENT V SV C COMPUTER PC VOLUME AUTO WIDE BLANK MUTE AT WID CINEMA DYNAMIC NORMAL CUSTOM CIN DYN NOR CUS MYMEMORY M1 M2 M3 M4 KEYSTONE MENU ENTER ENT ESC E RESET 电源线 PJ-TX10W(3) ：美国，英国，欧洲 PJ-TX10E(2) ：英国，欧洲 PJ-TX10W(AU)(1) ：澳大利亚铆钉及带子使用说明书（4）遥控器及 AA 电池（2 节）设置设置在 16∶9 的长宽比时请参照本表进行设置。表中所示的(a)、(b)的值是根据全尺寸的屏幕：854 × 480 计算得出的。 (b) 屏幕 (a) 投影屏尺寸侧视图屏幕尺寸 [inch (m)] 30 (0.8) 40 (1.0) 50 (1.3) 60 (1.5) 70 (1.8) 80 (2.0) 90 (2.3) 100 (2.5) 200 (5.1) 300 (7.6) (± 10%) (b) (a) [inch (m)] [inch (cm)] 最小最大 15(37) 29(0.7) 60(1.5) 40(1.0) 81(2.1) 20(50) 50(1.3) 102(2.6) 25(62) 60(1.5) 122(3.1) 29(75) 71(1.8) 143(3.6) 34(87) 81(2.1) 163(4.2) 39(100) 91(2.3) 184(4.7) 44(112) 101(2.6) 205(5.2) 49(125) 204(5.2) 411(10.4) 98(249) 307(7.8) 616(15.7) 147(374) 1

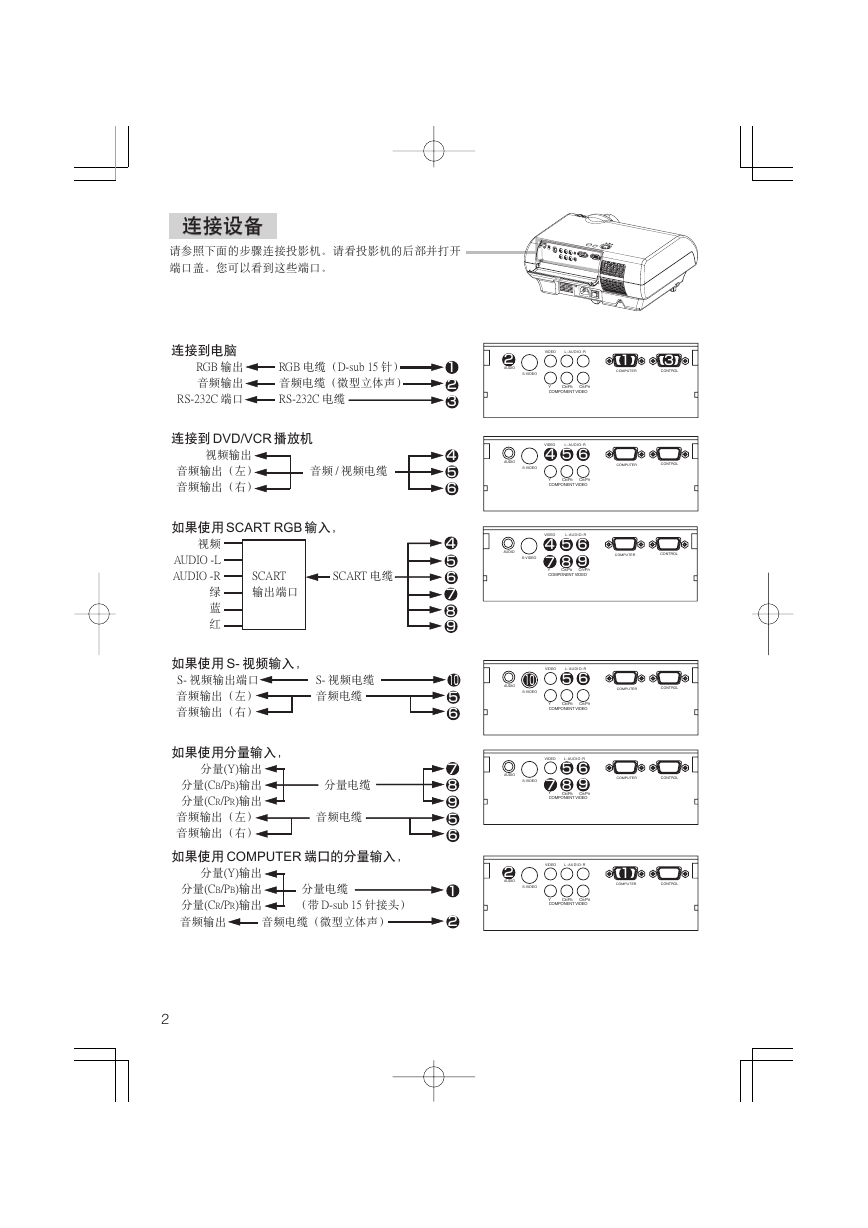

连接设备连接设备请参照下面的步骤连接投影机。请看投影机的后部并打开端口盖。您可以看到这些端口。连接到电脑 RGB 输出音频输出 RS-232C 端口 RGB 电缆（D-sub 15 针）音频电缆（微型立体声） RS-232C 电缆连接到 DVD/VCR 播放机视频输出音频输出（左）音频输出（右）音频 / 视频电缆如果使用 SCART RGB 输入，视频 AUDIO -L AUDIO -R 绿蓝红 SCART SCART 电缆输出端口如果使用 S- 视频输入， S- 视频输出端口音频输出（左）音频输出（右）如果使用分量输入，分量(Y)输出分量(CB/PB)输出分量(CR/PR)输出音频输出（左）音频输出（右） S- 视频电缆音频电缆分量电缆音频电缆如果使用 COMPUTER 端口的分量输入，分量(Y)输出分量(CB/PB)输出分量(CR/PR)输出分量电缆（带 D-sub 15 针接头）音频输出音频电缆（微型立体声） 2 VIDEO L-AUDIO-R 2 AUDIO S-VIDEO 1 3 COMPUTER CONTROL Y COMPONENT VIDEO CB/PB CR/PR AUDIO S-VIDEO AUDIO S-VIDEO VIDEO L-AUDIO-R 4 5 6 Y COMPONENT VIDEO CB/PB CR/PR VIDEO L-AUDIO-R 4 5 6 7 8 9 Y COMPONENT VIDEO CB/PB CR/PR VIDEO AUDIO 10 S-VIDEO L-AUDIO-R 5 6 Y COMPONENT VIDEO CB/PB CR/PR AUDIO S-VIDEO VIDEO L-AUDIO-R 5 6 7 8 9 Y COMPONENT VIDEO CB/PB CR/PR COMPUTER CONTROL COMPUTER CONTROL COMPUTER CONTROL COMPUTER CONTROL VIDEO L-AUDIO-R 2 AUDIO S-VIDEO 1 COMPUTER CONTROL Y COMPONENT VIDEO CB/PB CR/PR 1 2 3 4 5 6 4 5 6 7 8 9 10 5 6 7 8 9 5 6 1 2

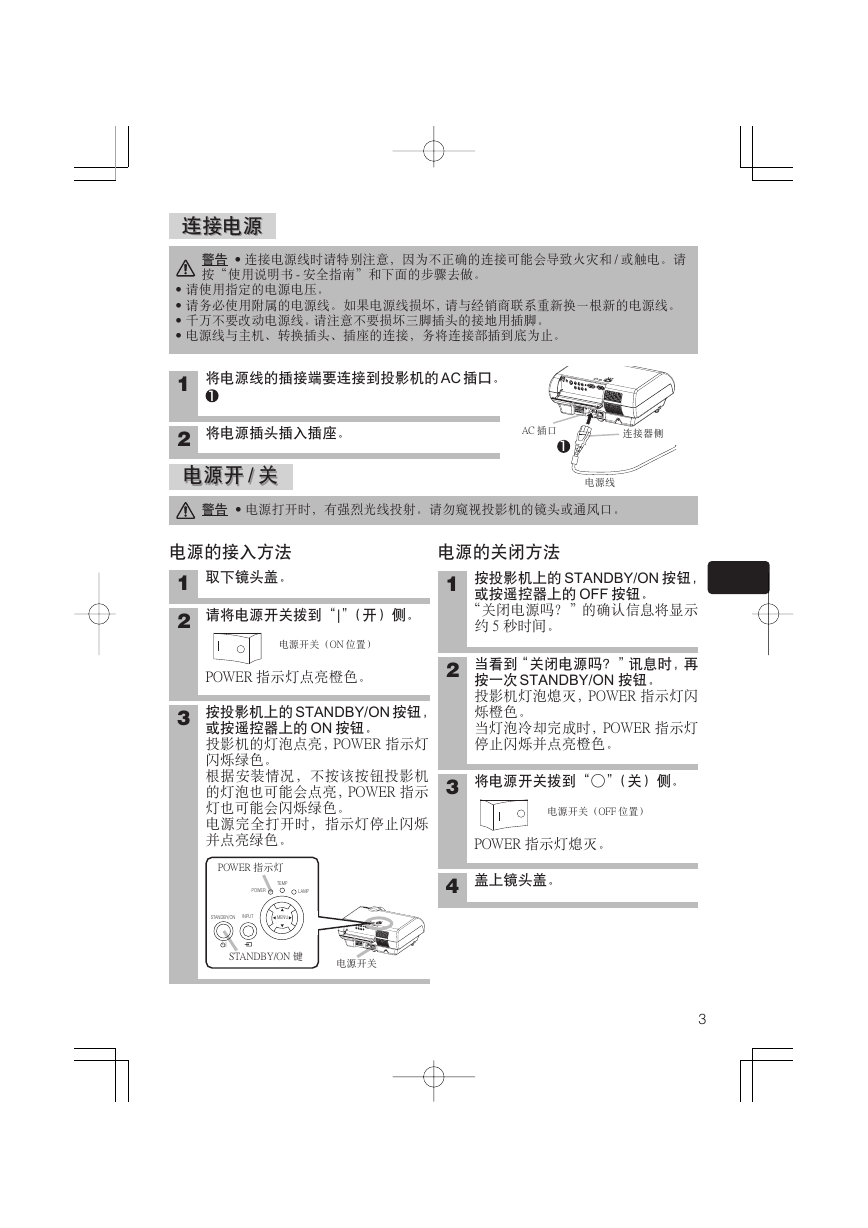

连接电源连接电源警告 • 连接电源线时请特别注意，因为不正确的连接可能会导致火灾和 / 或触电。请按“使用说明书 - 安全指南”和下面的步骤去做。 • 请使用指定的电源电压。 • 请务必使用附属的电源线。如果电源线损坏，请与经销商联系重新换一根新的电源线。 • 千万不要改动电源线。请注意不要损坏三脚插头的接地用插脚。 • 电源线与主机、转换插头、插座的连接，务将连接部插到底为止。 1 将电源线的插接端要连接到投影机的 AC 插口。 1 2 将电源插头插入插座。电源开 / 关电源开 / 关 AC 插口 1 连接器侧电源线警告 • 电源打开时，有强烈光线投射。请勿窥视投影机的镜头或通风口。电源的接入方法 1 取下镜头盖。 2 请将电源开关拨到“|”（开）侧。电源的关闭方法 1 按投影机上的 STANDBY/ON 按钮，或按遥控器上的 OFF 按钮。 “关闭电源吗？”的确认信息将显示约 5 秒时间。电源开关（ON 位置） POWER 指示灯点亮橙色。 3 按投影机上的 STANDBY/ON 按钮，或按遥控器上的 ON 按钮。投影机的灯泡点亮，POWER 指示灯闪烁绿色。根据安装情况，不按该按钮投影机的灯泡也可能会点亮，POWER 指示灯也可能会闪烁绿色。电源完全打开时，指示灯停止闪烁并点亮绿色。 POWER 指示灯 TEMP POWER LAMP STANDBY/ON INPUT MENU STANDBY/ON 键电源开关 2 当看到“关闭电源吗？”讯息时，再按一次 STANDBY/ON 按钮。投影机灯泡熄灭，POWER 指示灯闪烁橙色。当灯泡冷却完成时，POWER 指示灯停止闪烁并点亮橙色。 3 将电源开关拨到“○”（关）侧。电源开关（OFF 位置） POWER 指示灯熄灭。 4 盖上镜头盖。 3

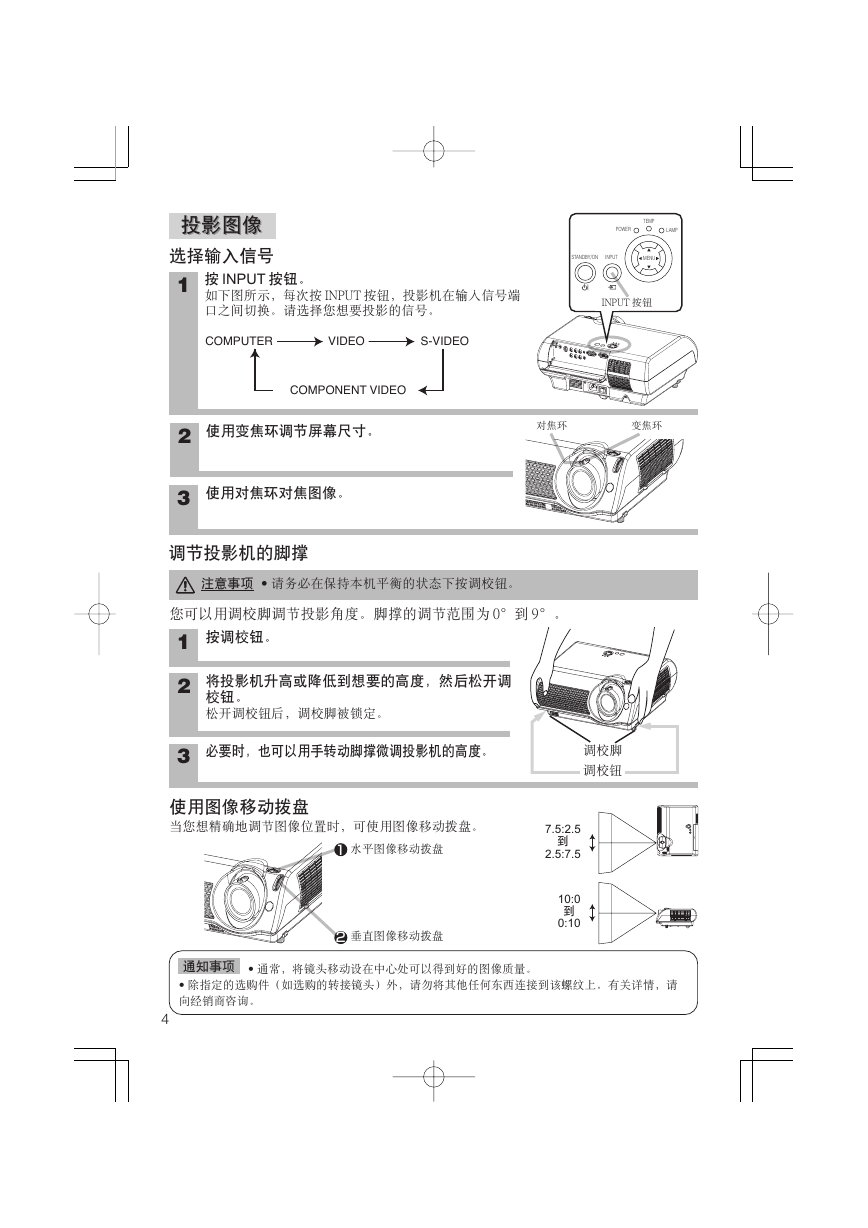

投影图像投影图像选择输入信号 1 按 INPUT 按钮。如下图所示，每次按 INPUT 按钮，投影机在输入信号端口之间切换。请选择您想要投影的信号。 TEMP POWER LAMP STANDBY/ON INPUT MENU INPUT 按钮 COMPUTER VIDEO S-VIDEO COMPONENT VIDEO 2 使用变焦环调节屏幕尺寸。对焦环变焦环 3 使用对焦环对焦图像。调节投影机的脚撑注意事项 • 请务必在保持本机平衡的状态下按调校钮。您可以用调校脚调节投影角度。脚撑的调节范围为 0°到 9°。 1 按调校钮。 2 将投影机升高或降低到想要的高度，然后松开调校钮。松开调校钮后，调校脚被锁定。 3 必要时，也可以用手转动脚撑微调投影机的高度。调校脚调校钮使用图像移动拨盘当您想精确地调节图像位置时，可使用图像移动拨盘。 1 水平图像移动拨盘 7.5:2.5 到 2.5:7.5 2 垂直图像移动拨盘 10:0 到 0:10 通知事项 • 通常，将镜头移动设在中心处可以得到好的图像质量。 • 除指定的选购件（如选购的转接镜头）外，请勿将其他任何东西连接到该螺纹上。有关详情，请向经销商咨询。 4

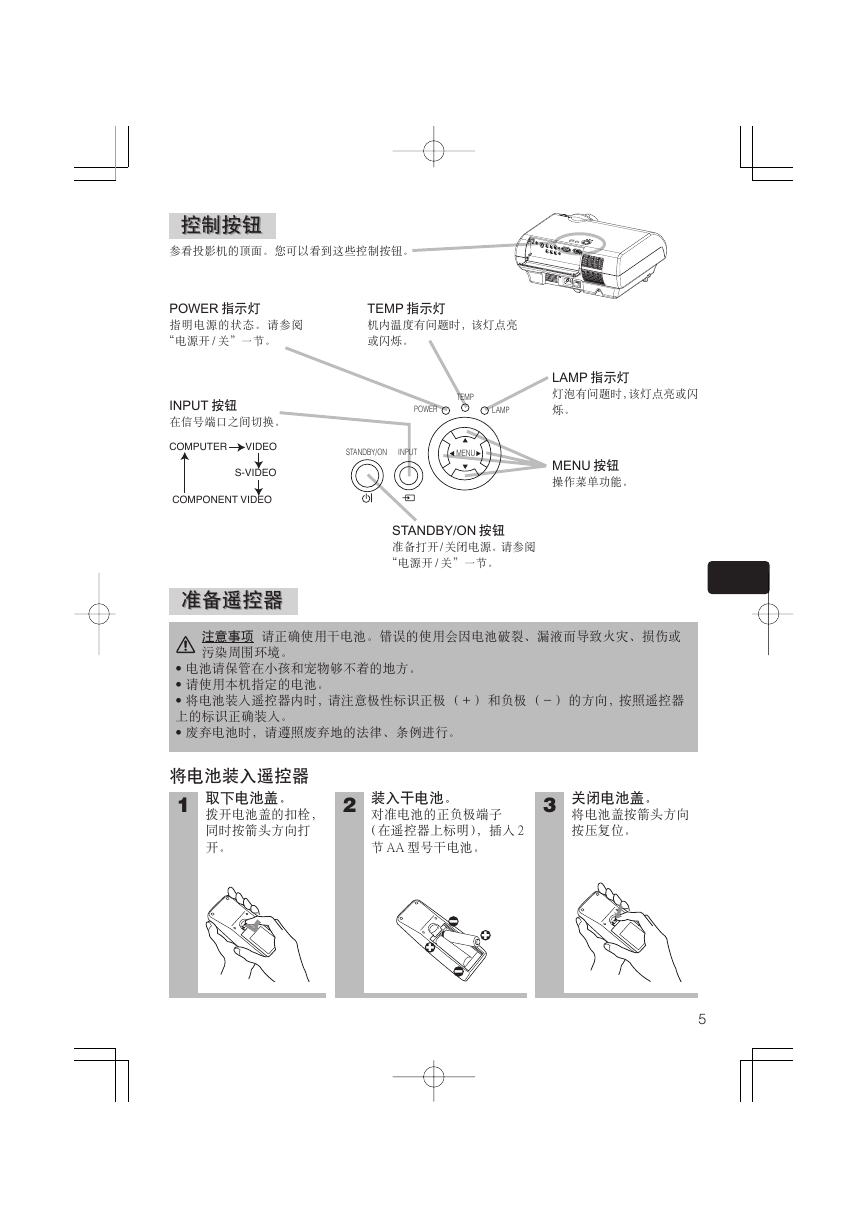

控制按钮控制按钮参看投影机的顶面。您可以看到这些控制按钮。 POWER 指示灯指明电源的状态。请参阅 “电源开 / 关”一节。 TEMP 指示灯机内温度有问题时，该灯点亮或闪烁。 TEMP POWER LAMP LAMP 指示灯灯泡有问题时，该灯点亮或闪烁。 STANDBY/ON INPUT MENU MENU 按钮操作菜单功能。 STANDBY/ON 按钮准备打开 / 关闭电源。请参阅 “电源开 / 关”一节。 INPUT 按钮在信号端口之间切换。 COMPUTER VIDEO S-VIDEO COMPONENT VIDEO 准备遥控器准备遥控器注意事项请正确使用干电池。错误的使用会因电池破裂、漏液而导致火灾、损伤或污染周围环境。 • 电池请保管在小孩和宠物够不着的地方。 • 请使用本机指定的电池。 • 将电池装入遥控器内时，请注意极性标识正极（＋）和负极（－）的方向，按照遥控器上的标识正确装入。 • 废弃电池时，请遵照废弃地的法律、条例进行。将电池装入遥控器 1 取下电池盖。拨开电池盖的扣栓，同时按箭头方向打开。 2 装入干电池。对准电池的正负极端子（在遥控器上标明），插入 2 节 AA 型号干电池。 3 关闭电池盖。将电池盖按箭头方向按压复位。 5

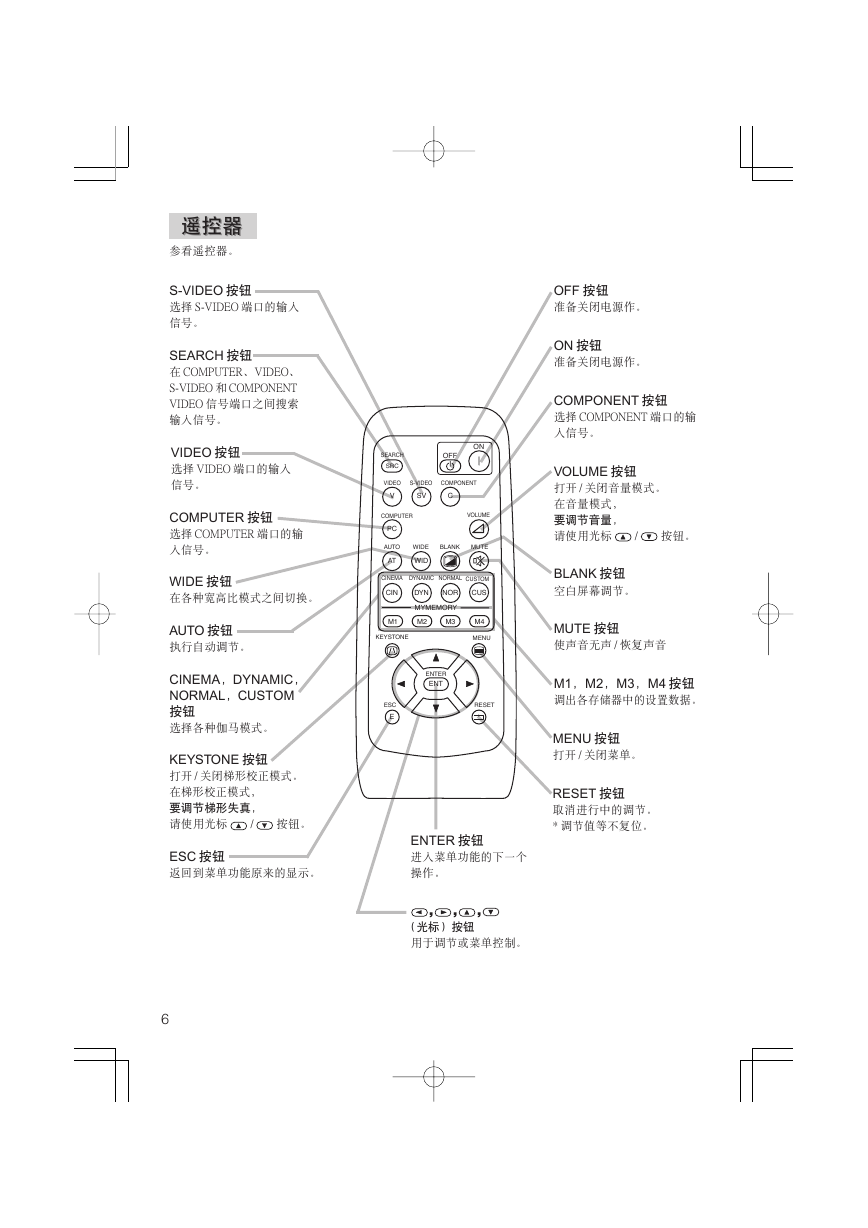

遥控器遥控器参看遥控器。 S-VIDEO 按钮选择 S-VIDEO 端口的输入信号。 SEARCH 按钮在 COMPUTER、VIDEO、 S-VIDEO 和 COMPONENT VIDEO 信号端口之间搜索输入信号。 VIDEO 按钮选择 VIDEO 端口的输入信号。 COMPUTER 按钮选择 COMPUTER 端口的输入信号。 WIDE 按钮在各种宽高比模式之间切换。 AUTO 按钮执行自动调节。 CINEMA，DYNAMIC， NORMAL，CUSTOM 按钮选择各种伽马模式。 KEYSTONE 按钮打开 / 关闭梯形校正模式。在梯形校正模式，要调节梯形失真， / 请使用光标按钮。 ESC 按钮返回到菜单功能原来的显示。 6 SEARCH SRC ON OFF VIDEO S-VIDEO COMPONENT V SV C COMPUTER PC VOLUME AUTO WIDE BLANK MUTE AT WID CINEMA DYNAMIC NORMAL CUSTOM CIN DYN NOR CUS MYMEMORY M1 M2 M3 M4 KEYSTONE MENU ENTER ENT ESC E RESET ENTER 按钮进入菜单功能的下一个操作。 , , , （光标）按钮用于调节或菜单控制。 OFF 按钮准备关闭电源作。 ON 按钮准备关闭电源作。 COMPONENT 按钮选择 COMPONENT 端口的输入信号。 VOLUME 按钮打开 / 关闭音量模式。在音量模式，要调节音量，请使用光标 / 按钮。 BLANK 按钮空白屏幕调节。 MUTE 按钮使声音无声 / 恢复声音 M1，M2，M3，M4 按钮调出各存储器中的设置数据。 MENU 按钮打开 / 关闭菜单。 RESET 按钮取消进行中的调节。 * 调节值等不复位。

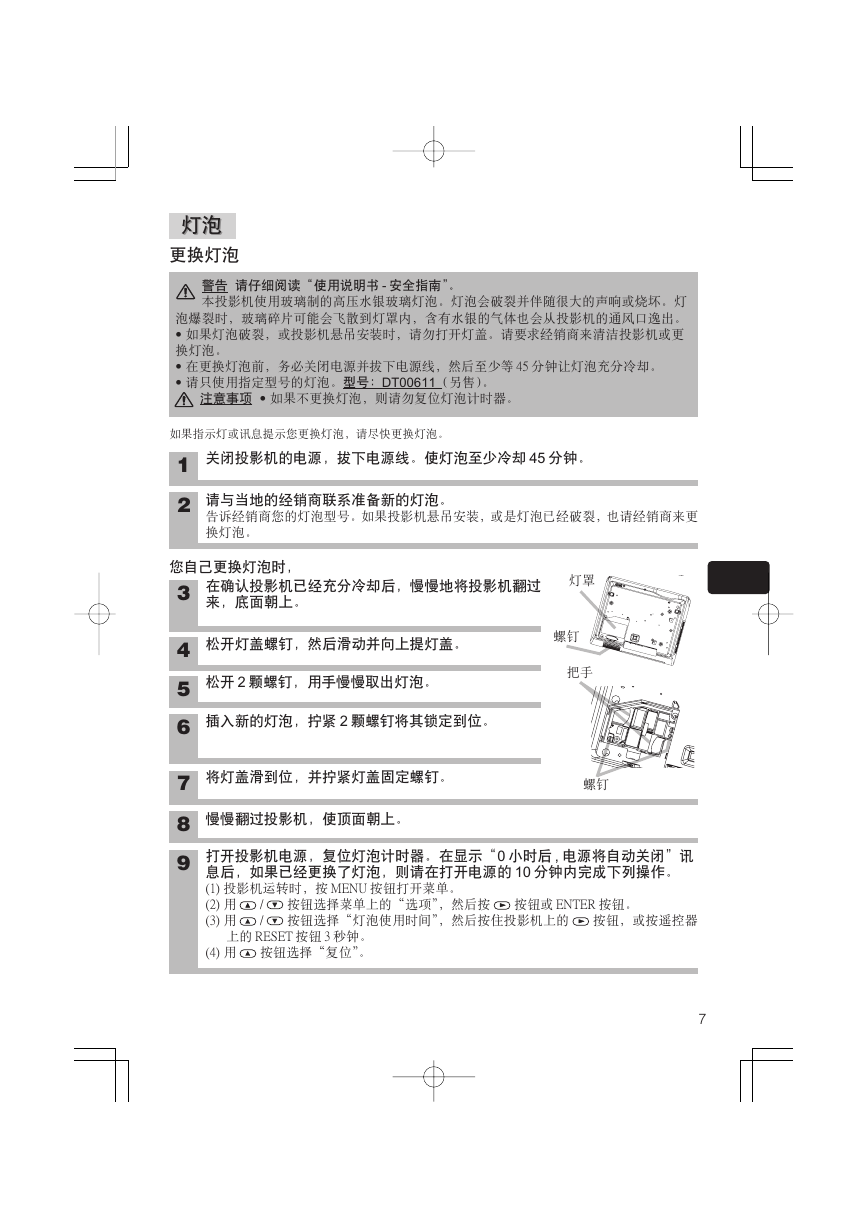

灯泡灯泡更换灯泡警告请仔细阅读“使用说明书 - 安全指南”。本投影机使用玻璃制的高压水银玻璃灯泡。灯泡会破裂并伴随很大的声响或烧坏。灯泡爆裂时，玻璃碎片可能会飞散到灯罩内，含有水银的气体也会从投影机的通风口逸出。 • 如果灯泡破裂，或投影机悬吊安装时，请勿打开灯盖。请要求经销商来清洁投影机或更换灯泡。 • 在更换灯泡前，务必关闭电源并拔下电源线，然后至少等 45 分钟让灯泡充分冷却。 • 请只使用指定型号的灯泡。型号：DT00611（另售）。注意事项 • 如果不更换灯泡，则请勿复位灯泡计时器。如果指示灯或讯息提示您更换灯泡，请尽快更换灯泡。 1 关闭投影机的电源，拔下电源线。使灯泡至少冷却 45 分钟。 2 请与当地的经销商联系准备新的灯泡。告诉经销商您的灯泡型号。如果投影机悬吊安装，或是灯泡已经破裂，也请经销商来更换灯泡。您自己更换灯泡时， 3 在确认投影机已经充分冷却后，慢慢地将投影机翻过来，底面朝上。 4 松开灯盖螺钉，然后滑动并向上提灯盖。 5 松开 2 颗螺钉，用手慢慢取出灯泡。 6 插入新的灯泡，拧紧 2 颗螺钉将其锁定到位。灯罩螺钉把手 7 将灯盖滑到位，并拧紧灯盖固定螺钉。螺钉 8 慢慢翻过投影机，使顶面朝上。 9 打开投影机电源，复位灯泡计时器。在显示“0 小时后 , 电源将自动关闭”讯息后，如果已经更换了灯泡，则请在打开电源的 10 分钟内完成下列操作。 (1) 投影机运转时，按 MENU 按钮打开菜单。 (2) 用 (3) 用按钮选择菜单上的“选项”，然后按按钮选择“灯泡使用时间”，然后按住投影机上的 / / 按钮或 ENTER 按钮。按钮，或按遥控器上的 RESET 按钮 3 秒钟。按钮选择“复位”。 (4) 用 7
