    Arcinfo Workstation基本操作

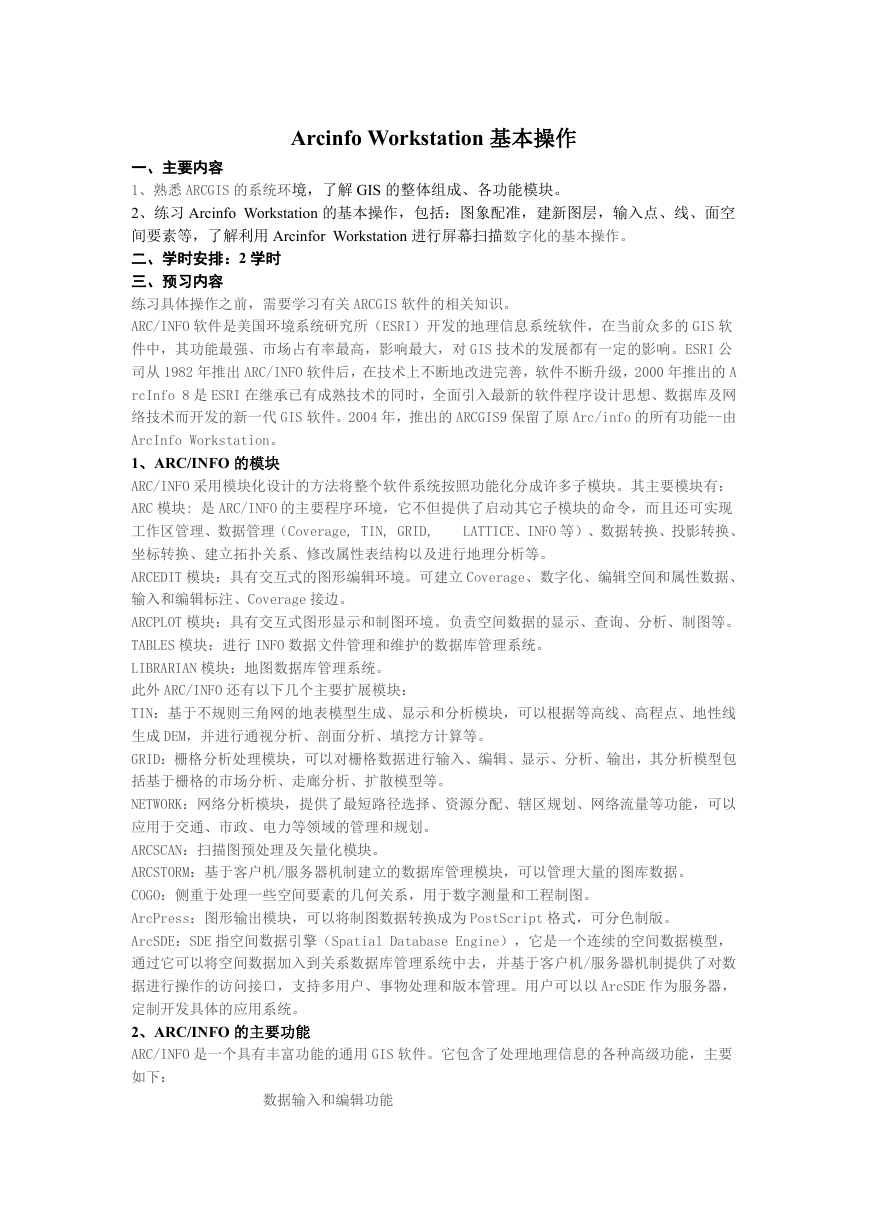

    Arcinfo Workstation 基本操作 一、主要内容 1、熟悉 ARCGIS 的系统环境，了解 GIS 的整体组成、各功能模块。 2、练习 Arcinfo Workstation 的基本操作，包括：图象配准，建新图层，输入点、线、面空 间要素等，了解利用 Arcinfor Workstation 进行屏幕扫描数字化的基本操作。 二、学时安排：2 学时 三、预习内容 练习具体操作之前，需要学习有关 ARCGIS 软件的相关知识。 ARC/INFO 软件是美国环境系统研究所（ESRI）开发的地理信息系统软件，在当前众多的 GIS 软 件中，其功能最强、市场占有率最高，影响最大，对 GIS 技术的发展都有一定的影响。ESRI 公 司从 1982 年推出 ARC/INFO 软件后，在技术上不断地改进完善，软件不断升级，2000 年推出的 A rcInfo 8 是 ESRI 在继承已有成熟技术的同时，全面引入最新的软件程序设计思想、数据库及网 络技术而开发的新一代 GIS 软件。2004 年，推出的 ARCGIS9 保留了原 Arc/info 的所有功能--由 ArcInfo Workstation。 1、ARC/INFO 的模块 ARC/INFO 采用模块化设计的方法将整个软件系统按照功能化分成许多子模块。其主要模块有： ARC 模块: 是 ARC/INFO 的主要程序环境，它不但提供了启动其它子模块的命令，而且还可实现 工作区管理、数据管理（Coverage, TIN, GRID, LATTICE、INFO 等）、数据转换、投影转换、 坐标转换、建立拓扑关系、修改属性表结构以及进行地理分析等。 ARCEDIT 模块：具有交互式的图形编辑环境。可建立 Coverage、数字化、编辑空间和属性数据、 输入和编辑标注、Coverage 接边。 ARCPLOT 模块：具有交互式图形显示和制图环境。负责空间数据的显示、查询、分析、制图等。 TABLES 模块：进行 INFO 数据文件管理和维护的数据库管理系统。 LIBRARIAN 模块：地图数据库管理系统。 此外 ARC/INFO 还有以下几个主要扩展模块： TIN：基于不规则三角网的地表模型生成、显示和分析模块，可以根据等高线、高程点、地性线 生成 DEM，并进行通视分析、剖面分析、填挖方计算等。 GRID：栅格分析处理模块，可以对栅格数据进行输入、编辑、显示、分析、输出，其分析模型包 括基于栅格的市场分析、走廊分析、扩散模型等。 NETWORK：网络分析模块，提供了最短路径选择、资源分配、辖区规划、网络流量等功能，可以 应用于交通、市政、电力等领域的管理和规划。 ARCSCAN：扫描图预处理及矢量化模块。 ARCSTORM：基于客户机/服务器机制建立的数据库管理模块，可以管理大量的图库数据。 COGO：侧重于处理一些空间要素的几何关系，用于数字测量和工程制图。 ArcPress：图形输出模块，可以将制图数据转换成为 PostScript 格式，可分色制版。 ArcSDE：SDE 指空间数据引擎（Spatial Database Engine），它是一个连续的空间数据模型， 通过它可以将空间数据加入到关系数据库管理系统中去，并基于客户机/服务器机制提供了对数 据进行操作的访问接口，支持多用户、事物处理和版本管理。用户可以以 ArcSDE 作为服务器， 定制开发具体的应用系统。 2、ARC/INFO 的主要功能 ARC/INFO 是一个具有丰富功能的通用 GIS 软件。它包含了处理地理信息的各种高级功能，主要 如下： 数据输入和编辑功能

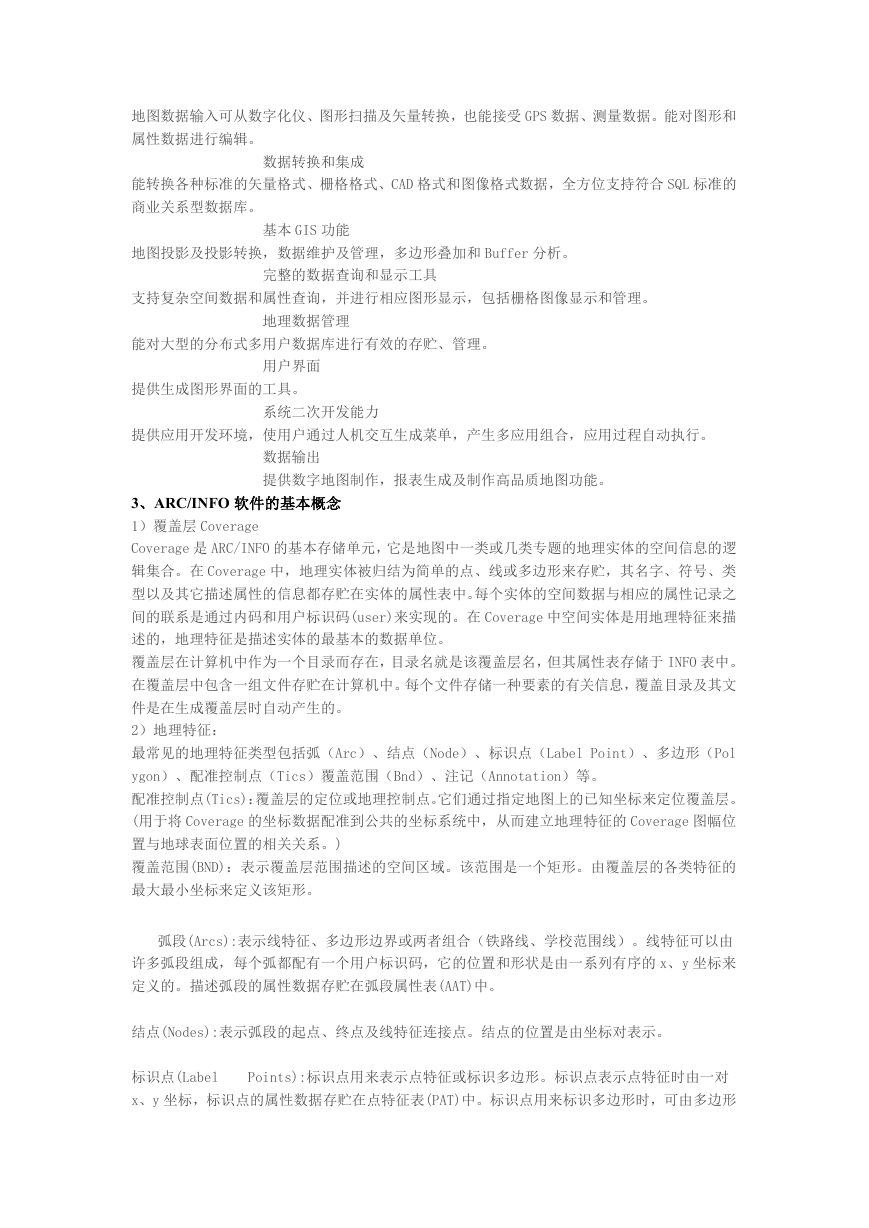

    地图数据输入可从数字化仪、图形扫描及矢量转换，也能接受 GPS 数据、测量数据。能对图形和 属性数据进行编辑。 数据转换和集成 能转换各种标准的矢量格式、栅格格式、CAD 格式和图像格式数据，全方位支持符合 SQL 标准的 商业关系型数据库。 基本 GIS 功能 地图投影及投影转换，数据维护及管理，多边形叠加和 Buffer 分析。 完整的数据查询和显示工具 支持复杂空间数据和属性查询，并进行相应图形显示，包括栅格图像显示和管理。 地理数据管理 能对大型的分布式多用户数据库进行有效的存贮、管理。 用户界面 提供生成图形界面的工具。 系统二次开发能力 提供应用开发环境，使用户通过人机交互生成菜单，产生多应用组合，应用过程自动执行。 数据输出 提供数字地图制作，报表生成及制作高品质地图功能。 3、ARC/INFO 软件的基本概念 1）覆盖层 Coverage Coverage 是 ARC/INFO 的基本存储单元，它是地图中一类或几类专题的地理实体的空间信息的逻 辑集合。在 Coverage 中，地理实体被归结为简单的点、线或多边形来存贮，其名字、符号、类 型以及其它描述属性的信息都存贮在实体的属性表中。每个实体的空间数据与相应的属性记录之 间的联系是通过内码和用户标识码(user)来实现的。在 Coverage 中空间实体是用地理特征来描 述的，地理特征是描述实体的最基本的数据单位。 覆盖层在计算机中作为一个目录而存在，目录名就是该覆盖层名，但其属性表存储于 INFO 表中。 在覆盖层中包含一组文件存贮在计算机中。每个文件存储一种要素的有关信息，覆盖目录及其文 件是在生成覆盖层时自动产生的。 2）地理特征： 最常见的地理特征类型包括弧（Arc）、结点（Node）、标识点（Label Point）、多边形（Pol ygon）、配准控制点（Tics）覆盖范围（Bnd）、注记（Annotation）等。 配准控制点(Tics)：覆盖层的定位或地理控制点。它们通过指定地图上的已知坐标来定位覆盖层。 (用于将 Coverage 的坐标数据配准到公共的坐标系统中，从而建立地理特征的 Coverage 图幅位 置与地球表面位置的相关关系。) 覆盖范围(BND)：表示覆盖层范围描述的空间区域。该范围是一个矩形。由覆盖层的各类特征的 最大最小坐标来定义该矩形。 弧段(Arcs):表示线特征、多边形边界或两者组合（铁路线、学校范围线）。线特征可以由 许多弧段组成，每个弧都配有一个用户标识码，它的位置和形状是由一系列有序的 x、y 坐标来 定义的。描述弧段的属性数据存贮在弧段属性表(AAT)中。 结点(Nodes):表示弧段的起点、终点及线特征连接点。结点的位置是由坐标对表示。 标识点(Label Points):标识点用来表示点特征或标识多边形。标识点表示点特征时由一对 x、y 坐标，标识点的属性数据存贮在点特征表(PAT)中。标识点用来标识多边形时，可由多边形

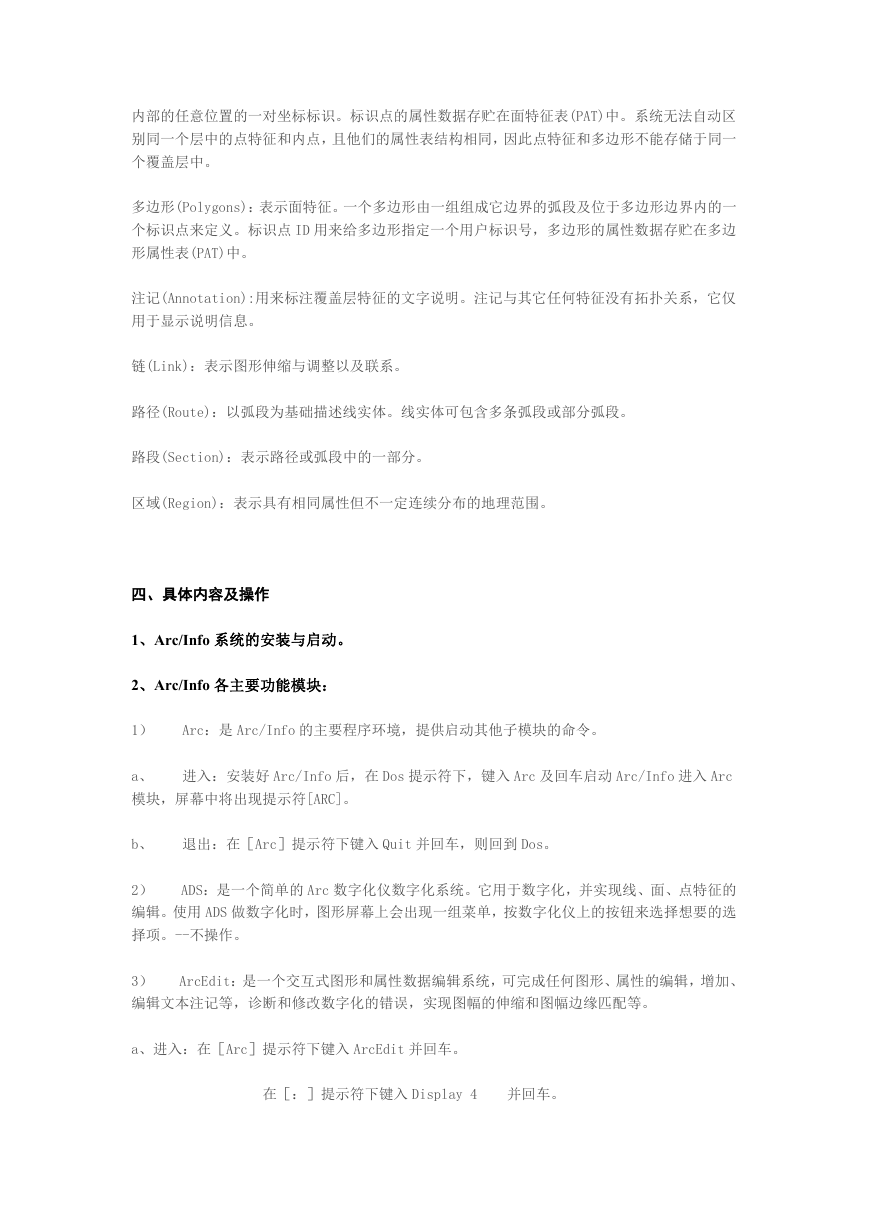

    内部的任意位置的一对坐标标识。标识点的属性数据存贮在面特征表(PAT)中。系统无法自动区 别同一个层中的点特征和内点，且他们的属性表结构相同，因此点特征和多边形不能存储于同一 个覆盖层中。 多边形(Polygons)：表示面特征。一个多边形由一组组成它边界的弧段及位于多边形边界内的一 个标识点来定义。标识点 ID 用来给多边形指定一个用户标识号，多边形的属性数据存贮在多边 形属性表(PAT)中。 注记(Annotation):用来标注覆盖层特征的文字说明。注记与其它任何特征没有拓扑关系，它仅 用于显示说明信息。 链(Link)：表示图形伸缩与调整以及联系。 路径(Route)：以弧段为基础描述线实体。线实体可包含多条弧段或部分弧段。 路段(Section)：表示路径或弧段中的一部分。 区域(Region)：表示具有相同属性但不一定连续分布的地理范围。 四、具体内容及操作 1、Arc/Info 系统的安装与启动。 2、Arc/Info 各主要功能模块： 1） Arc：是 Arc/Info 的主要程序环境，提供启动其他子模块的命令。 a、 进入：安装好 Arc/Info 后，在 Dos 提示符下，键入 Arc 及回车启动 Arc/Info 进入 Arc 模块，屏幕中将出现提示符[ARC]。 b、 退出：在［Arc］提示符下键入 Quit 并回车，则回到 Dos。 2） ADS：是一个简单的 Arc 数字化仪数字化系统。它用于数字化，并实现线、面、点特征的 编辑。使用 ADS 做数字化时，图形屏幕上会出现一组菜单，按数字化仪上的按钮来选择想要的选 择项。--不操作。 3） ArcEdit：是一个交互式图形和属性数据编辑系统，可完成任何图形、属性的编辑，增加、 编辑文本注记等，诊断和修改数字化的错误，实现图幅的伸缩和图幅边缘匹配等。 a、进入：在［Arc］提示符下键入 ArcEdit 并回车。 在［：］提示符下键入 Display 4 并回车。

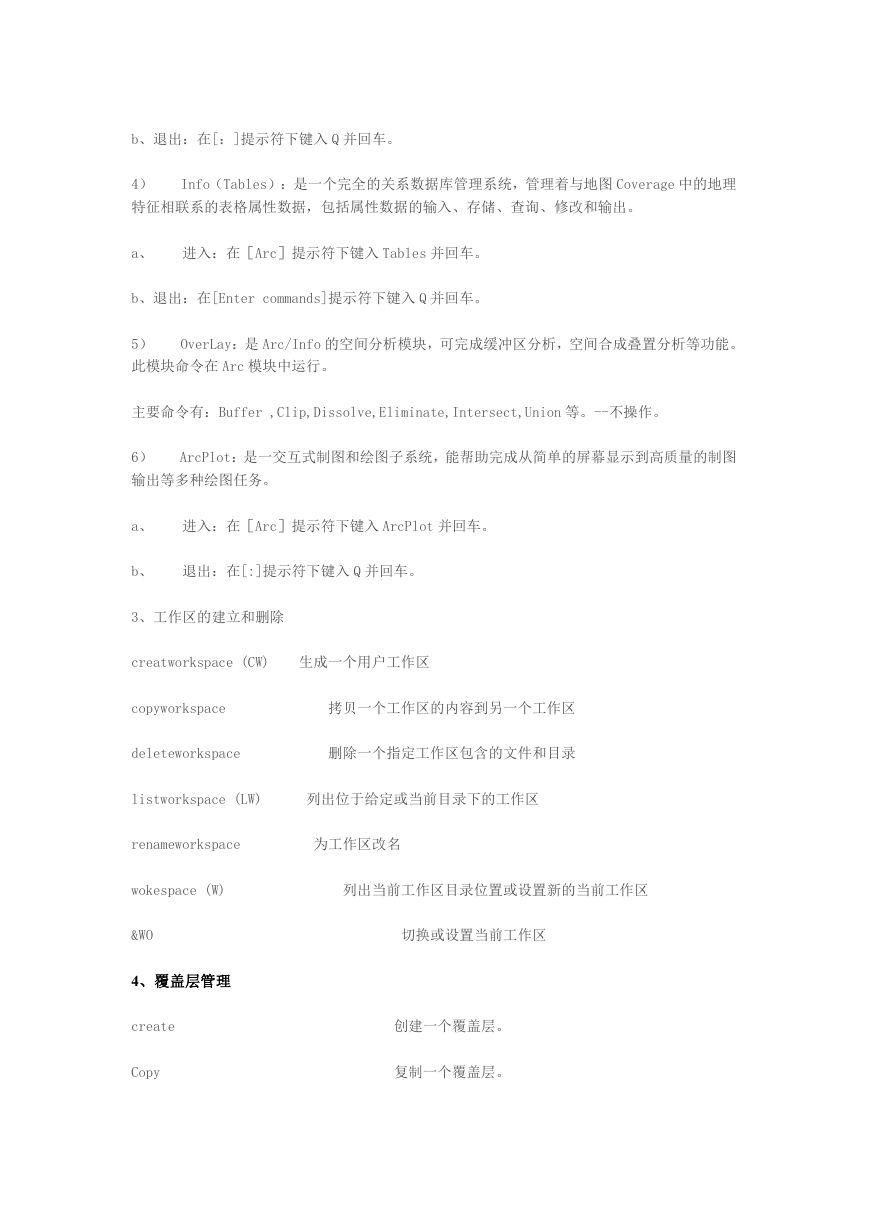

    b、退出：在[：]提示符下键入 Q 并回车。 4） Info（Tables）：是一个完全的关系数据库管理系统，管理着与地图 Coverage 中的地理 特征相联系的表格属性数据，包括属性数据的输入、存储、查询、修改和输出。 a、 进入：在［Arc］提示符下键入 Tables 并回车。 b、退出：在[Enter commands]提示符下键入 Q 并回车。 5） OverLay：是 Arc/Info 的空间分析模块，可完成缓冲区分析，空间合成叠置分析等功能。 此模块命令在 Arc 模块中运行。 主要命令有：Buffer ,Clip,Dissolve,Eliminate,Intersect,Union 等。--不操作。 6） ArcPlot：是一交互式制图和绘图子系统，能帮助完成从简单的屏幕显示到高质量的制图 输出等多种绘图任务。 a、 进入：在［Arc］提示符下键入 ArcPlot 并回车。 b、 退出：在[:]提示符下键入 Q 并回车。 3、工作区的建立和删除 creatworkspace (CW) 生成一个用户工作区 copyworkspace 拷贝一个工作区的内容到另一个工作区 deleteworkspace 删除一个指定工作区包含的文件和目录 listworkspace (LW) 列出位于给定或当前目录下的工作区 renameworkspace 为工作区改名 wokespace (W) 列出当前工作区目录位置或设置新的当前工作区 &WO 切换或设置当前工作区 4、覆盖层管理 create Copy 创建一个覆盖层。 复制一个覆盖层。

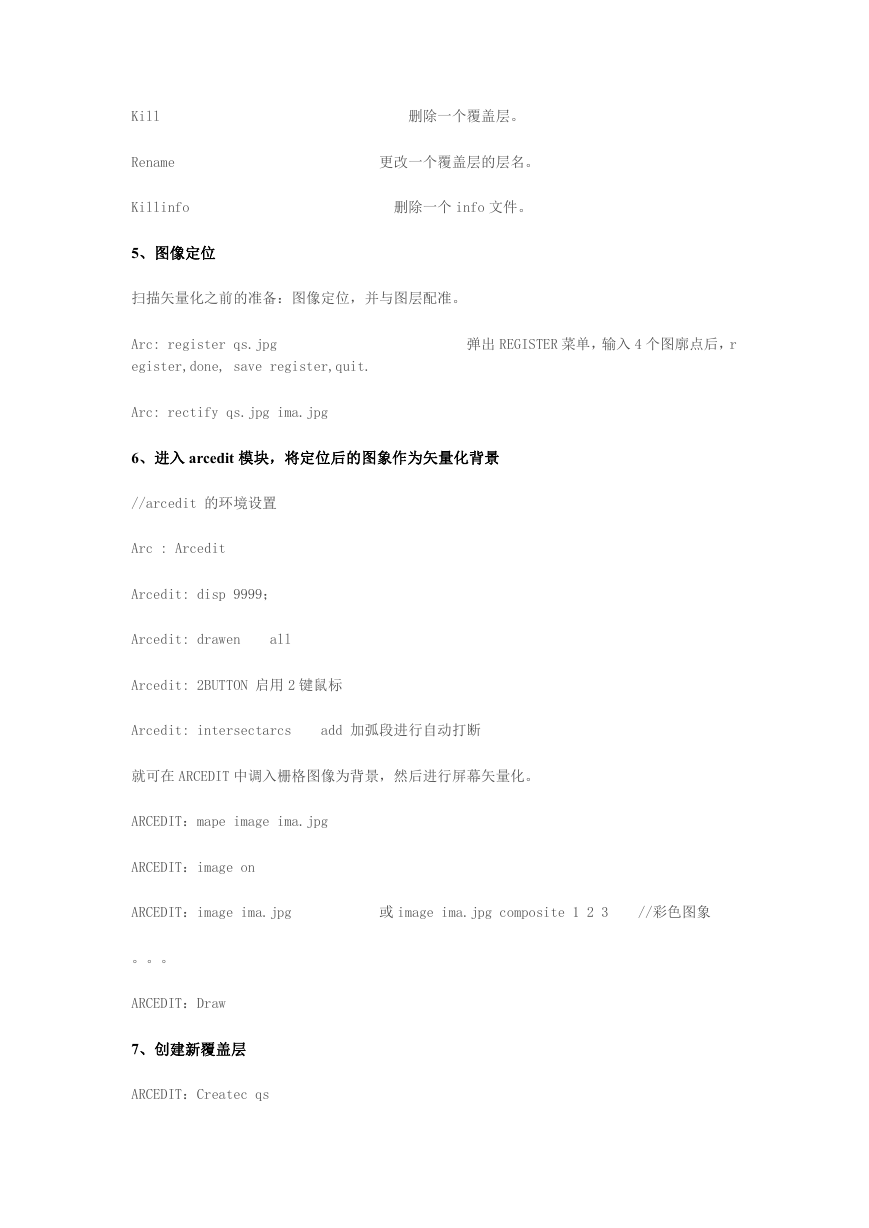

    Kill Rename Killinfo 5、图像定位 删除一个覆盖层。 更改一个覆盖层的层名。 删除一个 info 文件。 扫描矢量化之前的准备：图像定位，并与图层配准。 Arc: register qs.jpg 弹出 REGISTER 菜单，输入 4 个图廓点后，r egister,done, save register,quit. Arc: rectify qs.jpg ima.jpg 6、进入 arcedit 模块，将定位后的图象作为矢量化背景 //arcedit 的环境设置 Arc : Arcedit Arcedit: disp 9999； Arcedit: drawen all Arcedit: 2BUTTON 启用 2 键鼠标 Arcedit: intersectarcs add 加弧段进行自动打断 就可在 ARCEDIT 中调入栅格图像为背景，然后进行屏幕矢量化。 ARCEDIT：mape image ima.jpg ARCEDIT：image on ARCEDIT：image ima.jpg 或 image ima.jpg composite 1 2 3 //彩色图象 。。。 ARCEDIT：Draw 7、创建新覆盖层 ARCEDIT：Createc qs

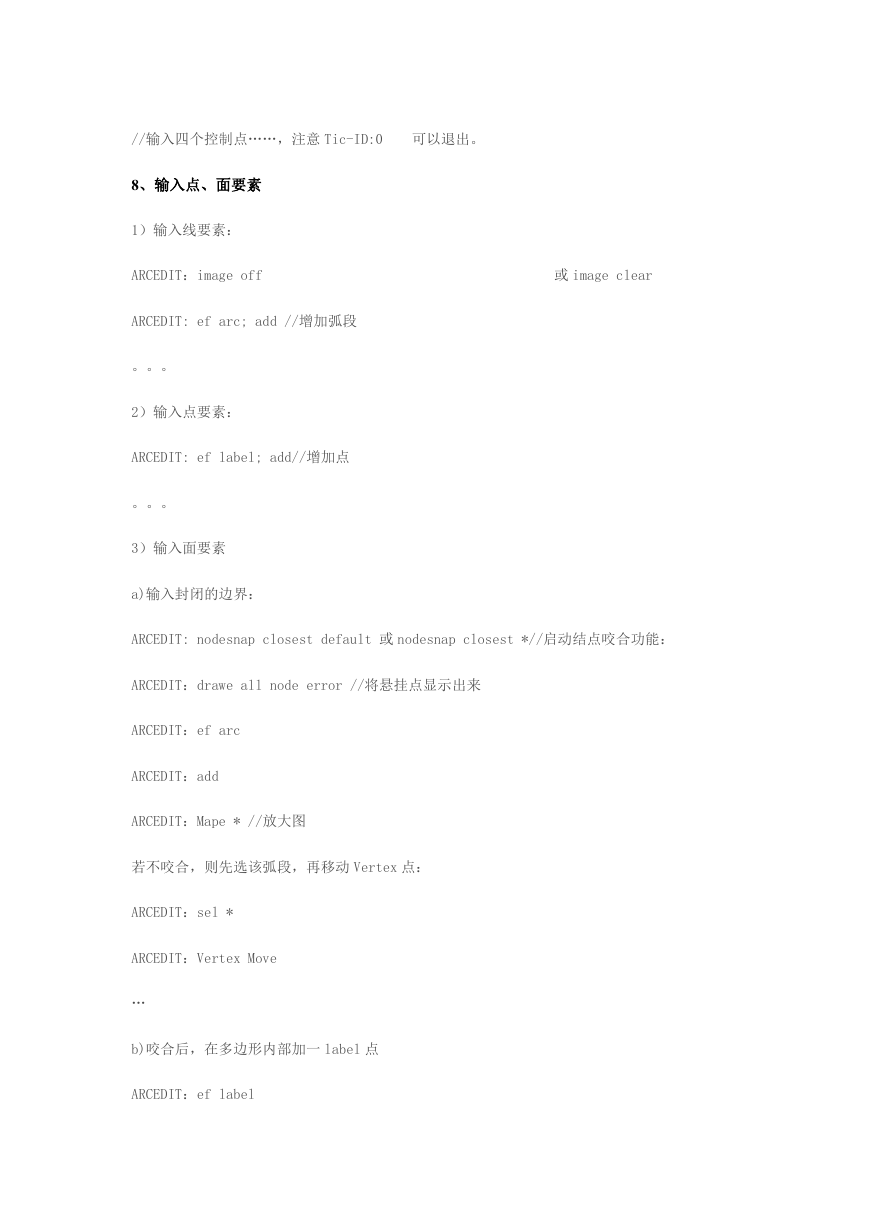

    或 image clear //输入四个控制点……，注意 Tic-ID:0 可以退出。 8、输入点、面要素 1）输入线要素： ARCEDIT：image off ARCEDIT: ef arc; add //增加弧段 。。。 2）输入点要素： ARCEDIT: ef label; add//增加点 。。。 3）输入面要素 a)输入封闭的边界： ARCEDIT: nodesnap closest default 或 nodesnap closest *//启动结点咬合功能： ARCEDIT：drawe all node error //将悬挂点显示出来 ARCEDIT：ef arc ARCEDIT：add ARCEDIT：Mape * //放大图 若不咬合，则先选该弧段，再移动 Vertex 点： ARCEDIT：sel * ARCEDIT：Vertex Move … b)咬合后，在多边形内部加一 label 点 ARCEDIT：ef label

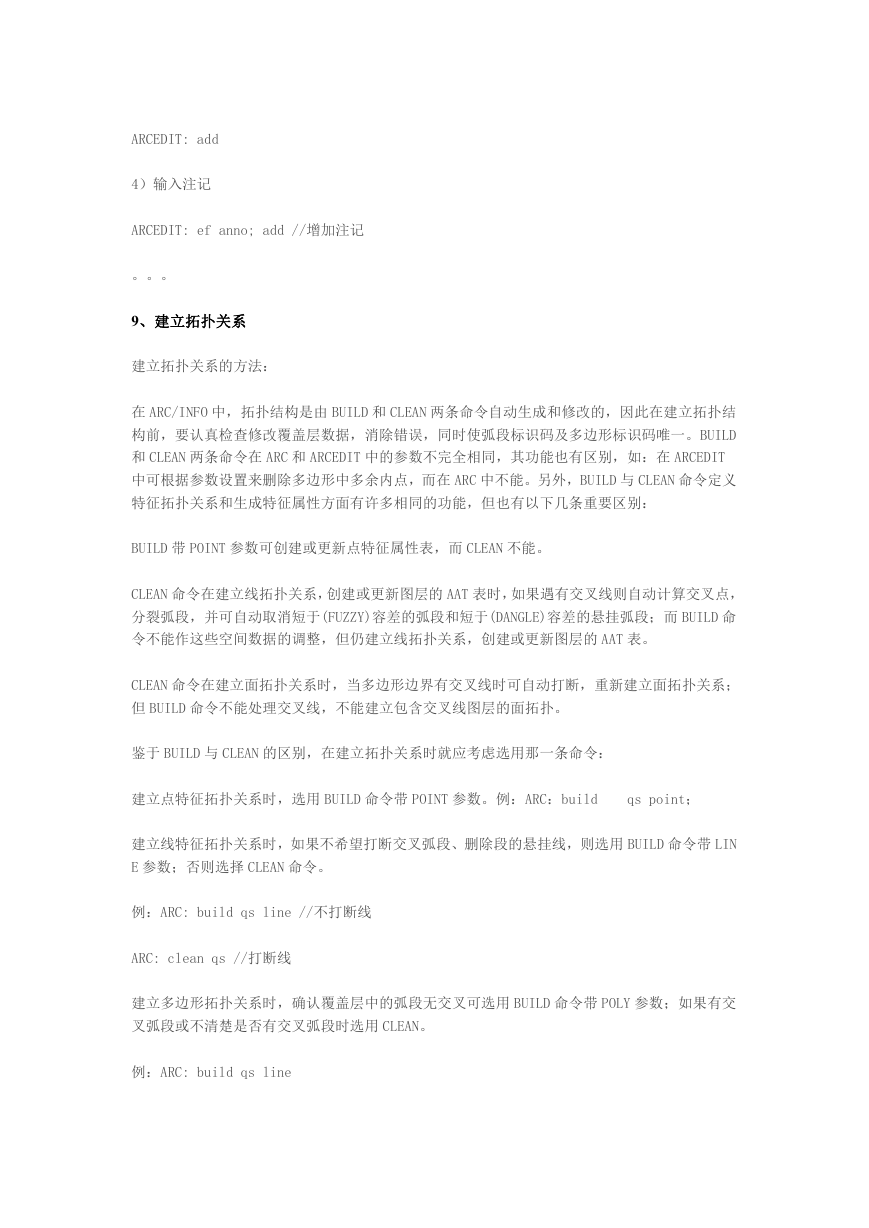

    ARCEDIT: add 4）输入注记 ARCEDIT: ef anno; add //增加注记 。。。 9、建立拓扑关系 建立拓扑关系的方法： 在 ARC/INFO 中，拓扑结构是由 BUILD 和 CLEAN 两条命令自动生成和修改的，因此在建立拓扑结 构前，要认真检查修改覆盖层数据，消除错误，同时使弧段标识码及多边形标识码唯一。BUILD 和 CLEAN 两条命令在 ARC 和 ARCEDIT 中的参数不完全相同，其功能也有区别，如：在 ARCEDIT 中可根据参数设置来删除多边形中多余内点，而在 ARC 中不能。另外，BUILD 与 CLEAN 命令定义 特征拓扑关系和生成特征属性方面有许多相同的功能，但也有以下几条重要区别： BUILD 带 POINT 参数可创建或更新点特征属性表，而 CLEAN 不能。 CLEAN 命令在建立线拓扑关系，创建或更新图层的 AAT 表时，如果遇有交叉线则自动计算交叉点， 分裂弧段，并可自动取消短于(FUZZY)容差的弧段和短于(DANGLE)容差的悬挂弧段；而 BUILD 命 令不能作这些空间数据的调整，但仍建立线拓扑关系，创建或更新图层的 AAT 表。 CLEAN 命令在建立面拓扑关系时，当多边形边界有交叉线时可自动打断，重新建立面拓扑关系； 但 BUILD 命令不能处理交叉线，不能建立包含交叉线图层的面拓扑。 鉴于 BUILD 与 CLEAN 的区别，在建立拓扑关系时就应考虑选用那一条命令： 建立点特征拓扑关系时，选用 BUILD 命令带 POINT 参数。例：ARC：build qs point； 建立线特征拓扑关系时，如果不希望打断交叉弧段、删除段的悬挂线，则选用 BUILD 命令带 LIN E 参数；否则选择 CLEAN 命令。 例：ARC: build qs line //不打断线 ARC: clean qs //打断线 建立多边形拓扑关系时，确认覆盖层中的弧段无交叉可选用 BUILD 命令带 POLY 参数；如果有交 叉弧段或不清楚是否有交叉弧段时选用 CLEAN。 例：ARC: build qs line

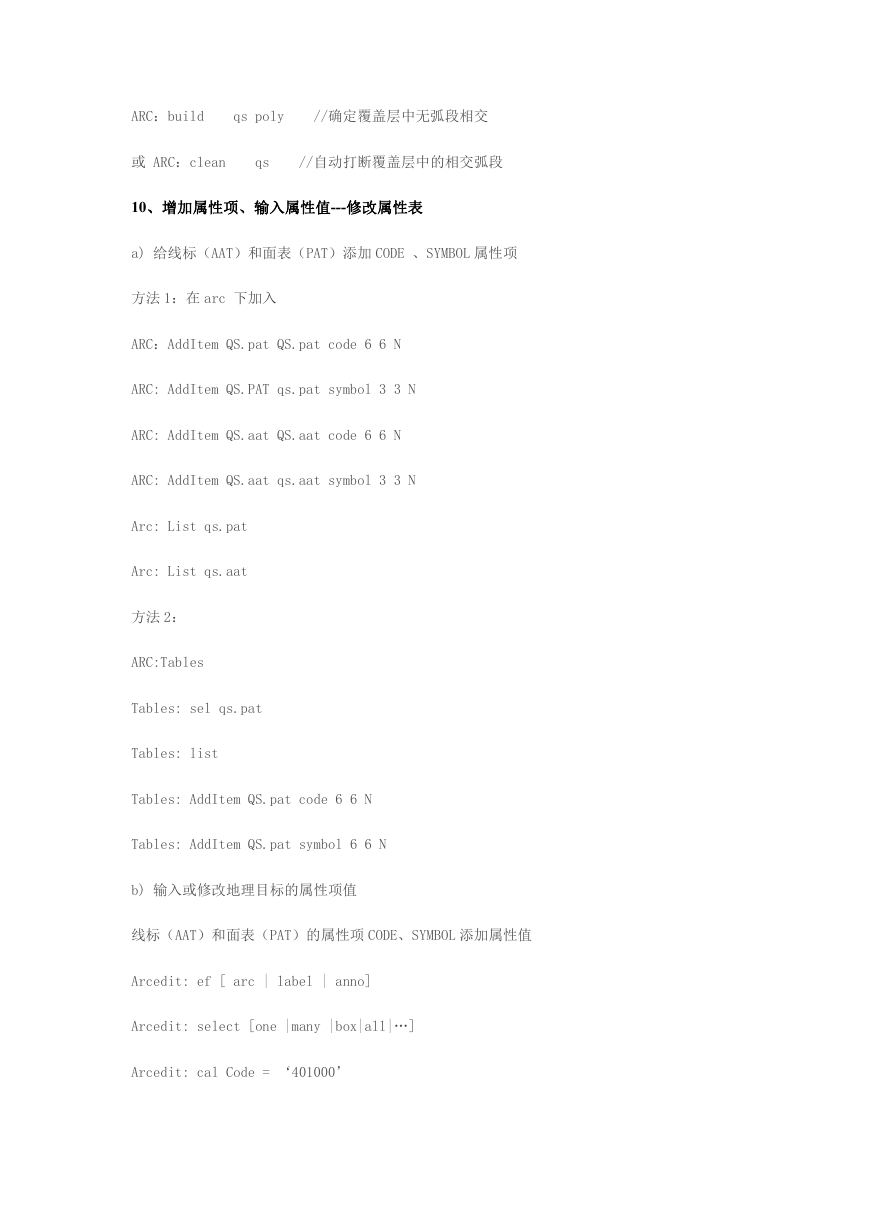

    ARC：build qs poly //确定覆盖层中无弧段相交 或 ARC：clean qs //自动打断覆盖层中的相交弧段 10、增加属性项、输入属性值---修改属性表 a) 给线标（AAT）和面表（PAT）添加 CODE 、SYMBOL 属性项 方法 1：在 arc 下加入 ARC：AddItem QS.pat QS.pat code 6 6 N ARC: AddItem QS.PAT qs.pat symbol 3 3 N ARC: AddItem QS.aat QS.aat code 6 6 N ARC: AddItem QS.aat qs.aat symbol 3 3 N Arc: List qs.pat Arc: List qs.aat 方法 2： ARC:Tables Tables: sel qs.pat Tables: list Tables: AddItem QS.pat code 6 6 N Tables: AddItem QS.pat symbol 6 6 N b) 输入或修改地理目标的属性项值 线标（AAT）和面表（PAT）的属性项 CODE、SYMBOL 添加属性值 Arcedit: ef [ arc | label | anno] Arcedit: select [one |many |box|all|…] Arcedit: cal Code = ‘401000’
