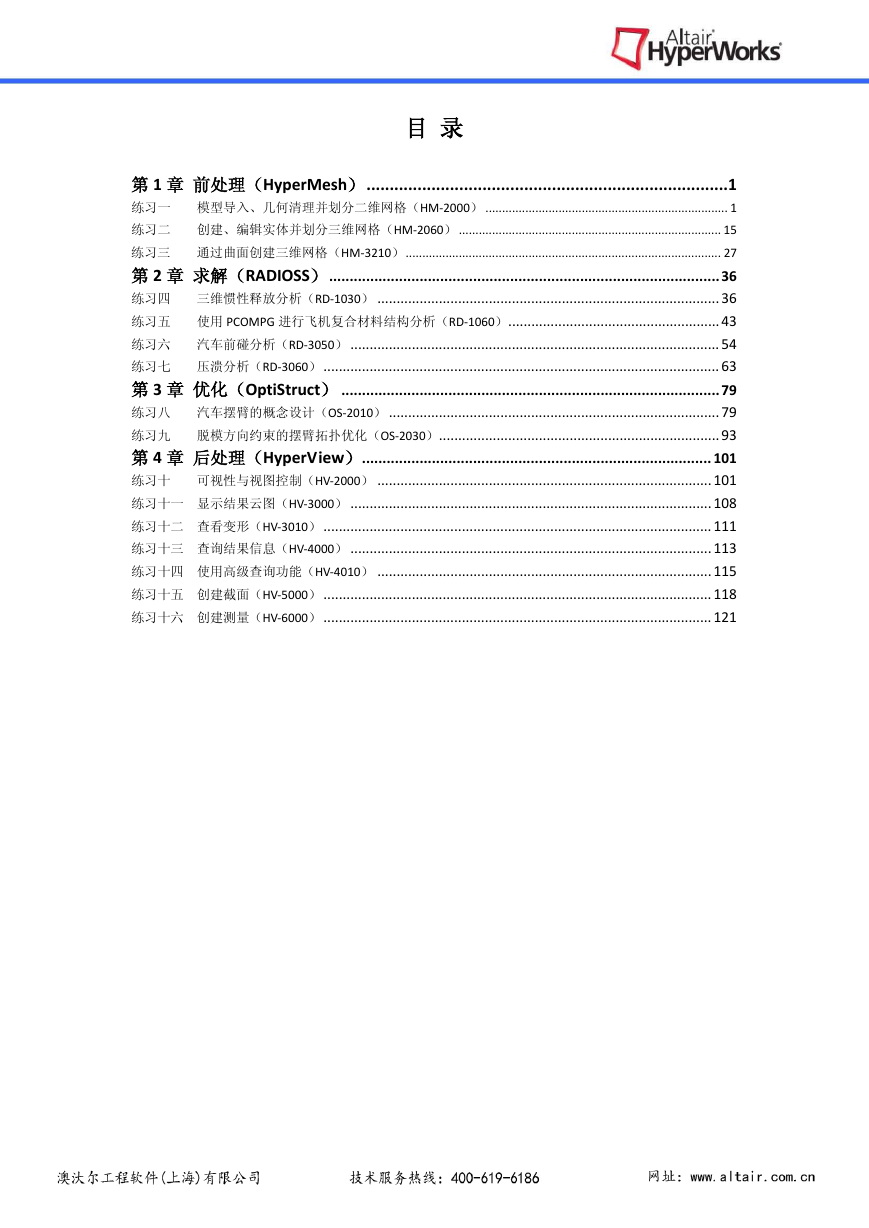

目录第 1 章前处理（HyperMesh） ..............................................................................1 练习一模型导入、几何清理并划分二维网格（HM-2000） ......................................................................... 1 练习二创建、编辑实体并划分三维网格（HM-2060） ............................................................................... 15 练习三通过曲面创建三维网格（HM-3210） ............................................................................................... 27 第 2 章求解（RADIOSS） ............................................................................................... 36 练习四三维惯性释放分析（RD-1030） ......................................................................................... 36 练习五使用 PCOMPG 进行飞机复合材料结构分析（RD-1060） ....................................................... 43 练习六汽车前碰分析（RD-3050） ................................................................................................ 54 练习七压溃分析（RD-3060） ....................................................................................................... 63 第 3 章优化（OptiStruct） ............................................................................................ 79 练习八汽车摆臂的概念设计（OS-2010） ...................................................................................... 79 练习九脱模方向约束的摆臂拓扑优化（OS-2030） ......................................................................... 93 第 4 章后处理（HyperView）..................................................................................... 101 练习十可视性与视图控制（HV-2000） ....................................................................................... 101 练习十一显示结果云图（HV-3000） .............................................................................................. 108 练习十二查看变形（HV-3010） ..................................................................................................... 111 练习十三查询结果信息（HV-4000） .............................................................................................. 113 练习十四使用高级查询功能（HV-4010） ....................................................................................... 115 练习十五创建截面（HV-5000） ..................................................................................................... 118 练习十六创建测量（HV-6000） ..................................................................................................... 121 -3-

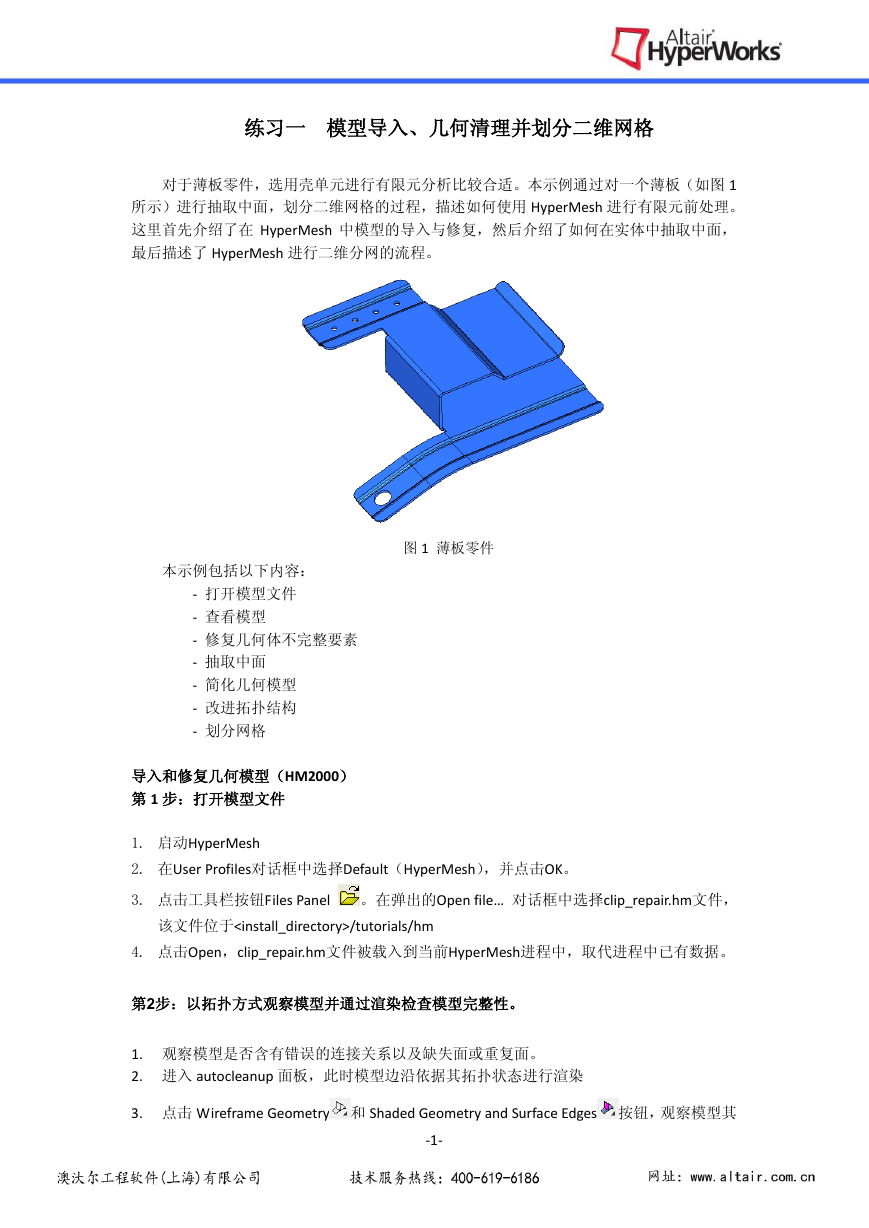

练习一模型导入、几何清理并划分二维网格对于薄板零件，选用壳单元进行有限元分析比较合适。本示例通过对一个薄板（如图 1 所示）进行抽取中面，划分二维网格的过程，描述如何使用 HyperMesh 进行有限元前处理。这里首先介绍了在 HyperMesh 中模型的导入与修复，然后介绍了如何在实体中抽取中面，最后描述了 HyperMesh 进行二维分网的流程。图 1 薄板零件本示例包括以下内容： - 打开模型文件 - 查看模型 - 修复几何体不完整要素 - 抽取中面 - 简化几何模型 - 改进拓扑结构 - 划分网格导入和修复几何模型（HM2000）第 1 步：打开模型文件 1. 启动HyperMesh 2. 在User Profiles对话框中选择Default（HyperMesh），并点击OK。 3. 点击工具栏按钮Files Panel 。在弹出的Open file… 对话框中选择clip_repair.hm文件，该文件位于/tutorials/hm 4. 点击Open，clip_repair.hm文件被载入到当前HyperMesh进程中，取代进程中已有数据。第2步：以拓扑方式观察模型并通过渲染检查模型完整性。 1. 观察模型是否含有错误的连接关系以及缺失面或重复面。 2. 进入 autocleanup 面板，此时模型边沿依据其拓扑状态进行渲染 3. 点击 Wireframe Geometry 和 Shaded Geometry and Surface Edges 按钮，观察模型其 -1-

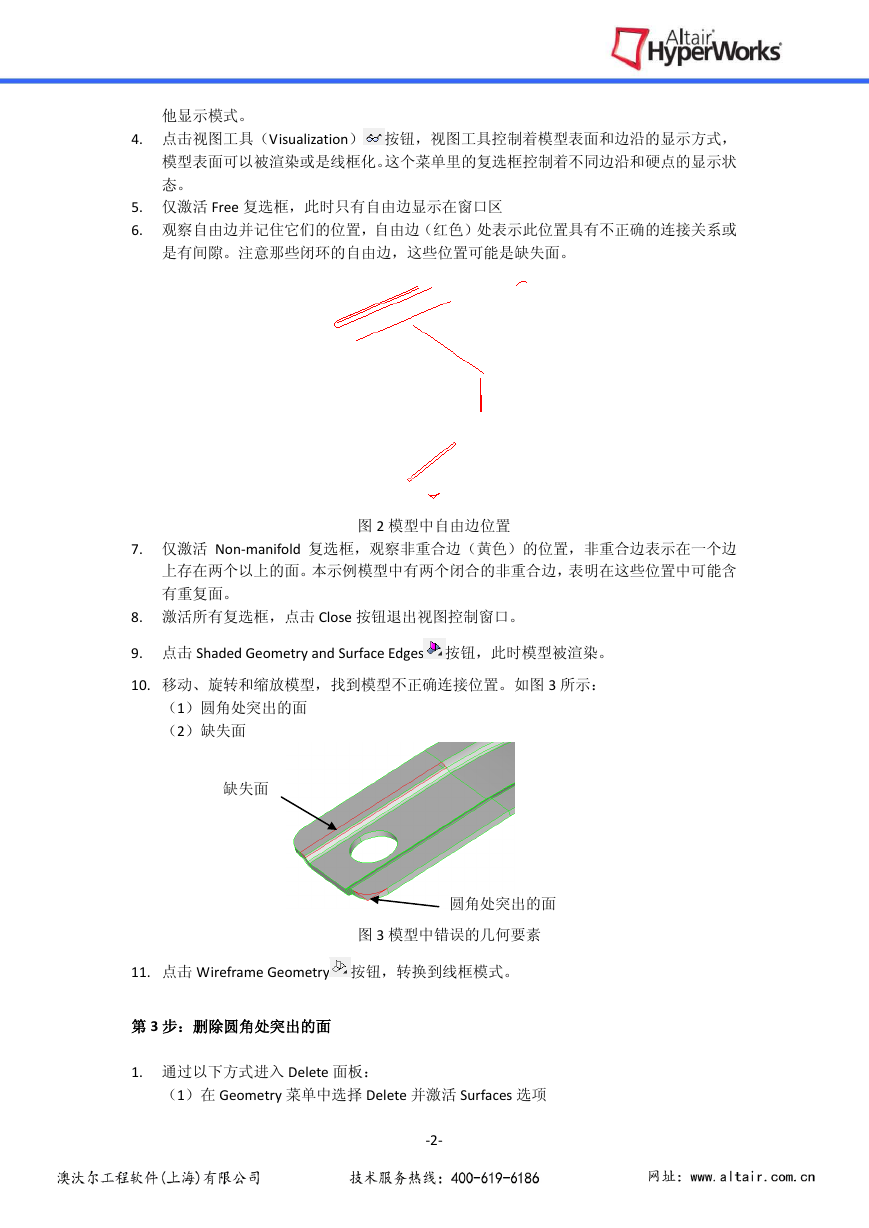

他显示模式。 4. 点击视图工具（Visualization）按钮，视图工具控制着模型表面和边沿的显示方式，模型表面可以被渲染或是线框化。这个菜单里的复选框控制着不同边沿和硬点的显示状态。 5. 仅激活 Free 复选框，此时只有自由边显示在窗口区 6. 观察自由边并记住它们的位置，自由边（红色）处表示此位置具有不正确的连接关系或是有间隙。注意那些闭环的自由边，这些位置可能是缺失面。图 2 模型中自由边位置 7. 仅激活 Non-manifold 复选框，观察非重合边（黄色）的位置，非重合边表示在一个边上存在两个以上的面。本示例模型中有两个闭合的非重合边，表明在这些位置中可能含有重复面。 8. 激活所有复选框，点击 Close 按钮退出视图控制窗口。 9. 点击 Shaded Geometry and Surface Edges 按钮，此时模型被渲染。 10. 移动、旋转和缩放模型，找到模型不正确连接位置。如图 3 所示：（1）圆角处突出的面（2）缺失面缺失面圆角处突出的面图 3 模型中错误的几何要素 11. 点击 Wireframe Geometry 按钮，转换到线框模式。第 3 步：删除圆角处突出的面 1. 通过以下方式进入 Delete 面板：（1）在 Geometry 菜单中选择 Delete 并激活 Surfaces 选项 -2-

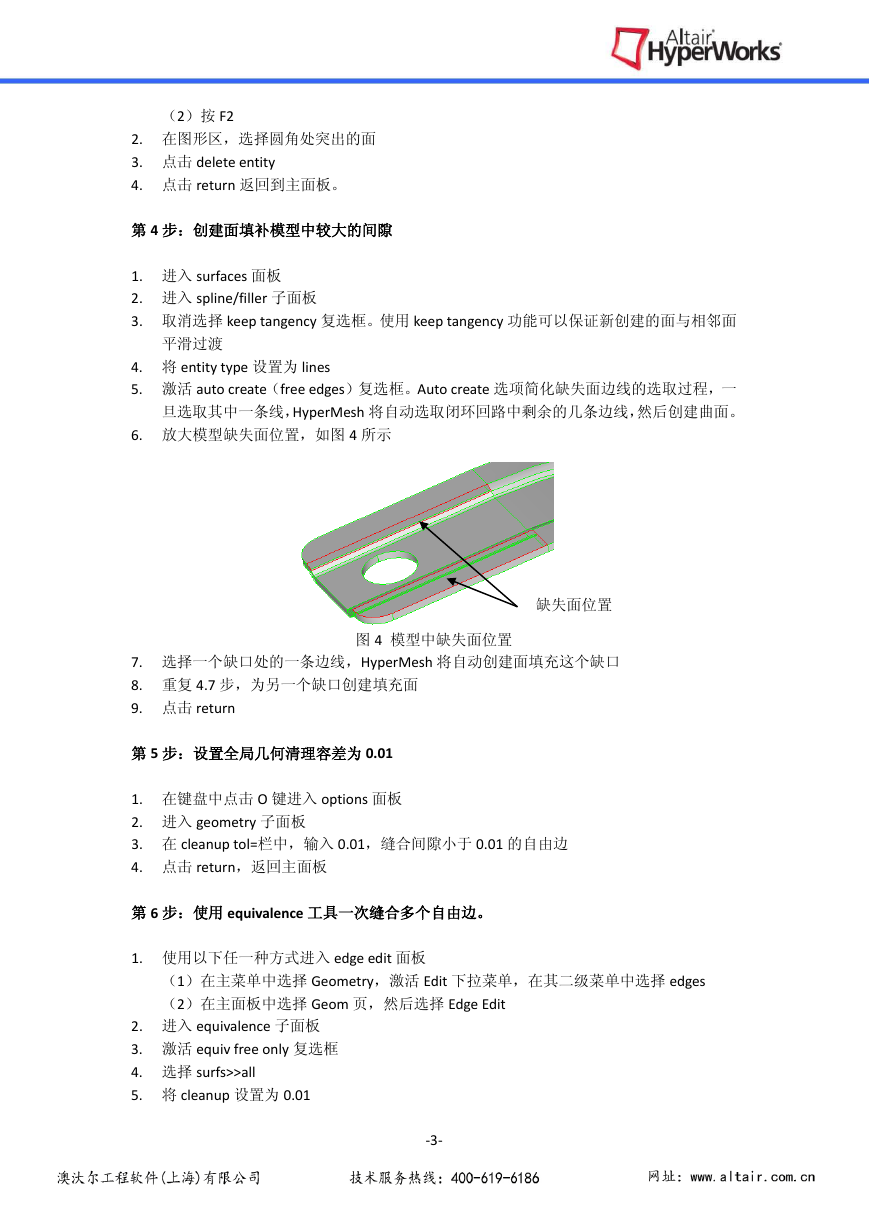

（2）按 F2 2. 在图形区，选择圆角处突出的面 3. 点击 delete entity 4. 点击 return 返回到主面板。第 4 步：创建面填补模型中较大的间隙 1. 进入 surfaces 面板 2. 进入 spline/filler 子面板 3. 取消选择 keep tangency 复选框。使用 keep tangency 功能可以保证新创建的面与相邻面平滑过渡 4. 将 entity type 设置为 lines 5. 激活 auto create（free edges）复选框。Auto create 选项简化缺失面边线的选取过程，一旦选取其中一条线，HyperMesh 将自动选取闭环回路中剩余的几条边线，然后创建曲面。 6. 放大模型缺失面位置，如图 4 所示缺失面位置图 4 模型中缺失面位置 7. 选择一个缺口处的一条边线，HyperMesh 将自动创建面填充这个缺口 8. 重复 4.7 步，为另一个缺口创建填充面 9. 点击 return 第 5 步：设置全局几何清理容差为 0.01 1. 在键盘中点击 O 键进入 options 面板 2. 进入 geometry 子面板 3. 在 cleanup tol=栏中，输入 0.01，缝合间隙小于 0.01 的自由边 4. 点击 return，返回主面板第 6 步：使用 equivalence 工具一次缝合多个自由边。 1. 使用以下任一种方式进入 edge edit 面板（1）在主菜单中选择 Geometry，激活 Edit 下拉菜单，在其二级菜单中选择 edges （2）在主面板中选择 Geom 页，然后选择 Edge Edit 2. 进入 equivalence 子面板 3. 激活 equiv free only 复选框 4. 选择 surfs>>all 5. 将 cleanup 设置为 0.01 -3-

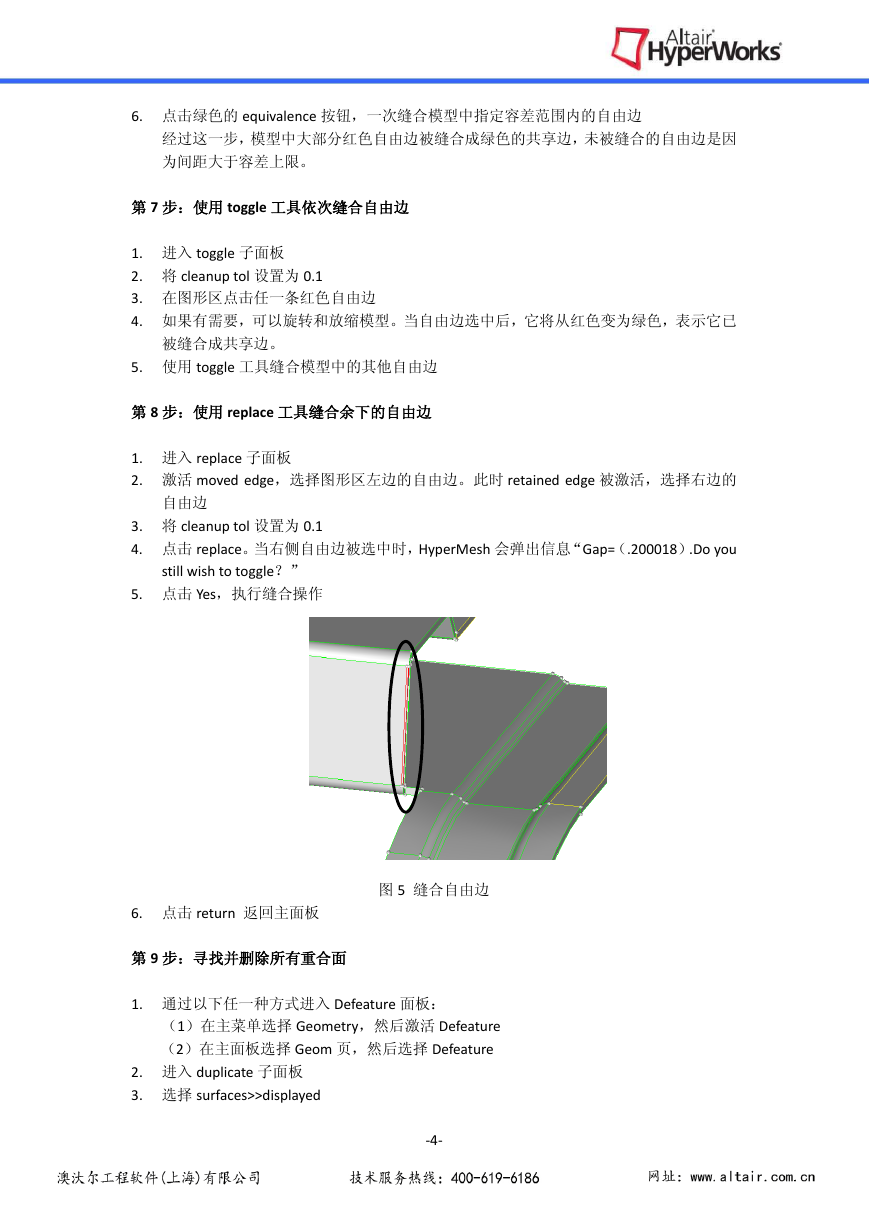

6. 点击绿色的 equivalence 按钮，一次缝合模型中指定容差范围内的自由边经过这一步，模型中大部分红色自由边被缝合成绿色的共享边，未被缝合的自由边是因为间距大于容差上限。第 7 步：使用 toggle 工具依次缝合自由边 1. 进入 toggle 子面板 2. 将 cleanup tol 设置为 0.1 3. 在图形区点击任一条红色自由边 4. 如果有需要，可以旋转和放缩模型。当自由边选中后，它将从红色变为绿色，表示它已被缝合成共享边。 5. 使用 toggle 工具缝合模型中的其他自由边第 8 步：使用 replace 工具缝合余下的自由边 1. 进入 replace 子面板 2. 激活 moved edge，选择图形区左边的自由边。此时 retained edge 被激活，选择右边的自由边 3. 将 cleanup tol 设置为 0.1 4. 点击 replace。当右侧自由边被选中时，HyperMesh 会弹出信息“Gap=（.200018）.Do you still wish to toggle？” 5. 点击 Yes，执行缝合操作 6. 点击 return 返回主面板图 5 缝合自由边第 9 步：寻找并删除所有重合面 1. 通过以下任一种方式进入 Defeature 面板：（1）在主菜单选择 Geometry，然后激活 Defeature （2）在主面板选择 Geom 页，然后选择 Defeature 2. 进入 duplicate 子面板 3. 选择 surfaces>>displayed -4-

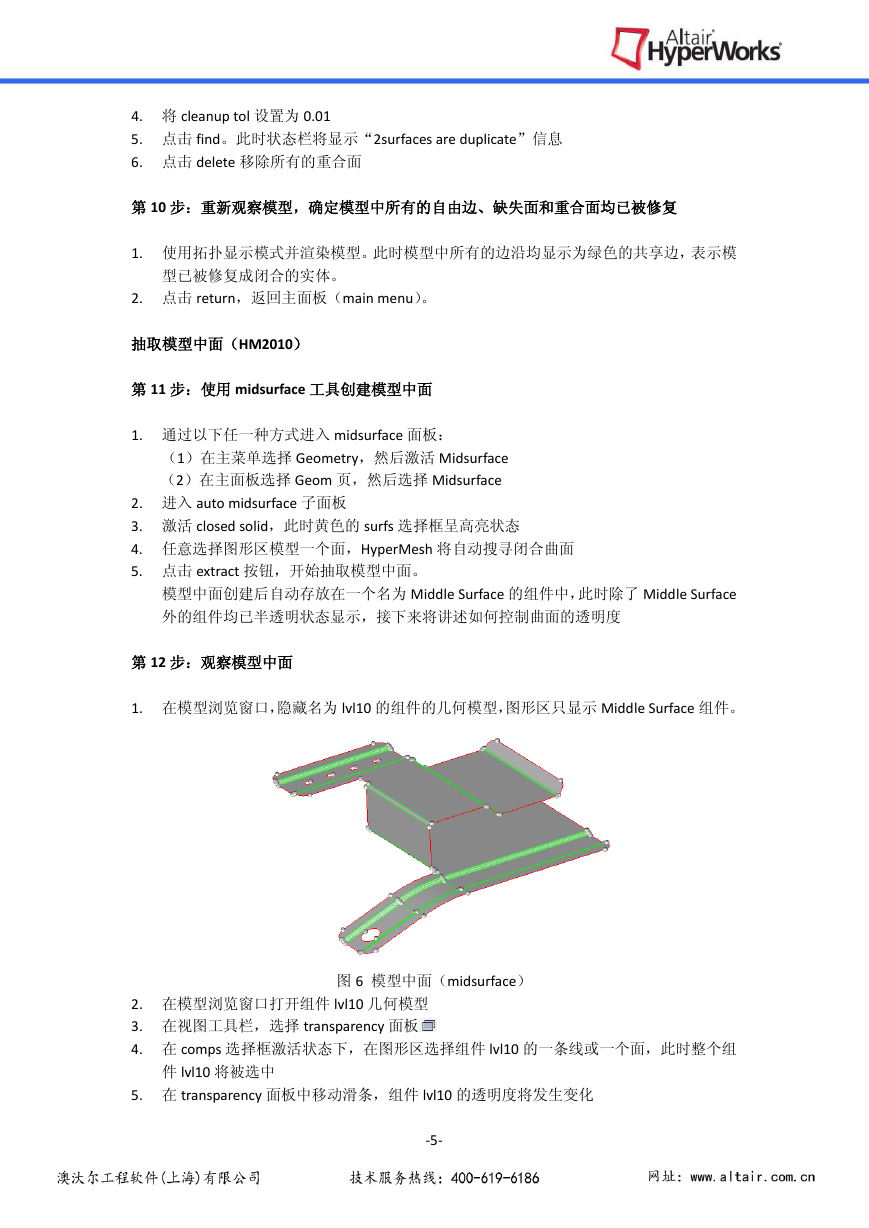

4. 将 cleanup tol 设置为 0.01 5. 点击 find。此时状态栏将显示“2surfaces are duplicate”信息 6. 点击 delete 移除所有的重合面第 10 步：重新观察模型，确定模型中所有的自由边、缺失面和重合面均已被修复 1. 使用拓扑显示模式并渲染模型。此时模型中所有的边沿均显示为绿色的共享边，表示模型已被修复成闭合的实体。 2. 点击 return，返回主面板（main menu）。抽取模型中面（HM2010）第 11 步：使用 midsurface 工具创建模型中面 1. 通过以下任一种方式进入 midsurface 面板：（1）在主菜单选择 Geometry，然后激活 Midsurface （2）在主面板选择 Geom 页，然后选择 Midsurface 2. 进入 auto midsurface 子面板 3. 激活 closed solid，此时黄色的 surfs 选择框呈高亮状态 4. 任意选择图形区模型一个面，HyperMesh 将自动搜寻闭合曲面 5. 点击 extract 按钮，开始抽取模型中面。模型中面创建后自动存放在一个名为 Middle Surface 的组件中，此时除了 Middle Surface 外的组件均已半透明状态显示，接下来将讲述如何控制曲面的透明度第 12 步：观察模型中面 1. 在模型浏览窗口，隐藏名为 lvl10 的组件的几何模型，图形区只显示 Middle Surface 组件。图 6 模型中面（midsurface） 2. 在模型浏览窗口打开组件 lvl10 几何模型 3. 在视图工具栏，选择 transparency 面板 4. 在 comps 选择框激活状态下，在图形区选择组件 lvl10 的一条线或一个面，此时整个组件 lvl10 将被选中 5. 在 transparency 面板中移动滑条，组件 lvl10 的透明度将发生变化 -5-
