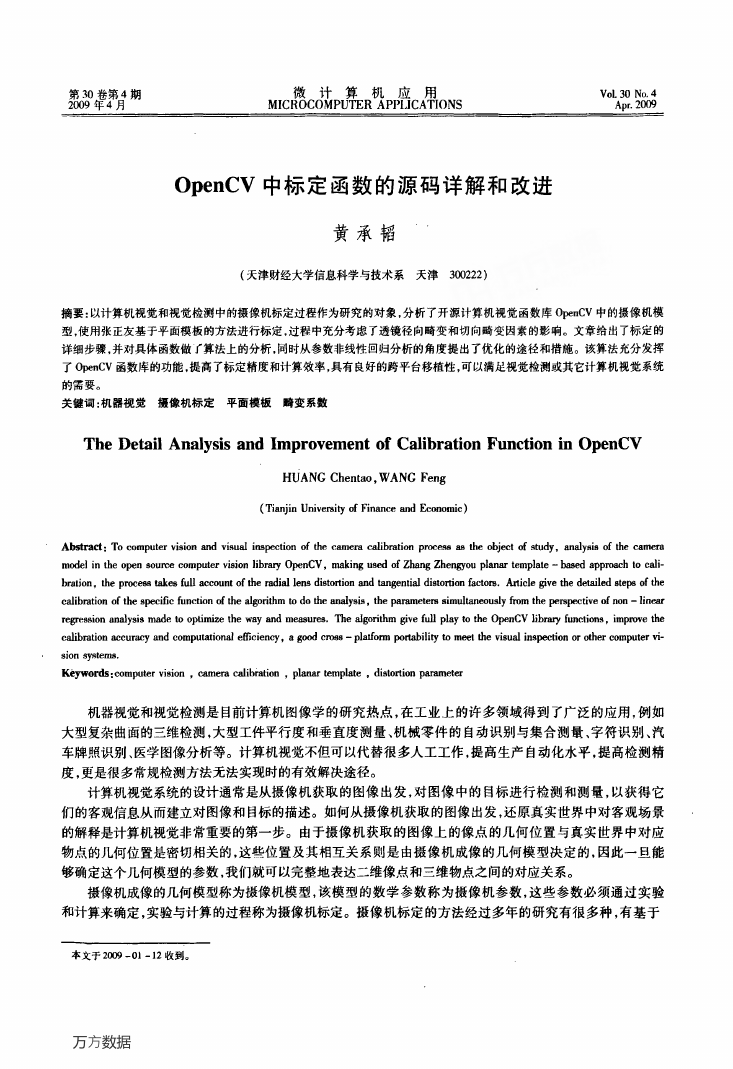

第30卷第4期 2009年4月 微计算机应用 MICROCOMPUTER APPI。ICATIONS V01.30 No.4 Apr.2009 OpenCV中标定函数的源码详解和改进 黄承韬 (天津财经大学信息科学与技术系天津300222) 摘要:以计算机视觉和视觉检测中的摄像机标定过程作为研究的对象,分析了开源计算机视觉函数库OpenCV中的摄像机模 型,使用张正友基于平面模板的方法进行标定,过程中充分考虑了透镜径向畸变和切向畸变因素的影响。文章给出了标定的 详细步骤,并对具体函数做r算法上的分析,同时从参数非线性回归分析的角度提出了优化的途径和措施。该算法充分发挥 了OpenCV函数库的功能,提高了标定精度和计算效率,具有良好的跨平台移植性,可以满足视觉检测或其它计算机视觉系统 的需要。 关键词:机器视觉摄像机标定平面模板畸变系数 The Detail Analysis and Improvement of Calibration Function in OpenCV HUANG Chentao,WANG Feng (Tianjin University of Finance and Economic) Abstract:To computer vision and visual inspection of the calnel"a calibration process鹊the object of study.analysis of the camera model in the open SOUI'Ce computer vision library OpenCV,making used of Zhang Zhengyou planar template—based approach to cali- bration,the process takes full account of the radial lens distortion and tangential distortion factors.Article give the detailed steps of the calibration of the specific function of the algorithm to do the analysis,the parameters simultaneously from the perspective of non—linear regression analysis made to optimize the way and measures.The algorithm give full play to the OpenCV library functions,improve the calibration aeeuracy and computational efficiency,a good crofts—platform portability to meet the visual inspection or other computer vi— sion systems. Keywords:computer vision,canlera calibration,planar template,distortion parameter 机器视觉和视觉检测是目前计算机图像学的研究热点,在工业上的许多领域得到了广泛的应用,例如 大型复杂曲厩的三维检测,大型工件平行度和垂直度测量、机械零件的自动识别与集合测量、字符识别、汽 车牌照识别、医学图像分析等。计算机视觉不但可以代替很多人工工作,提高生产自动化水平,提高检测精 度,更是很多常规检测方法无法实现时的有效解决途径。 计算机视觉系统的设计通常是从摄像机获取的图像出发,对图像中的目标进行检测和测量,以获得它 们的客观信息从而建立对图像和目标的描述。如何从摄像机获取的图像出发,还原真实世界中对客观场景 的解释是计算机视觉非常重要的第一步。由于摄像机获取的图像上的像点的几何位置与真实世界中对应 物点的几何位置是密切相关的,这些位置及其相互关系则是由摄像机成像的几何模型决定的,因此一旦能 够确定这个几何模型的参数,我们就可以完整地表达二维像点和三维物点之间的对应关系。 摄像机成像的几何模型称为摄像机模型,该模型的数学参数称为摄像机参数,这些参数必须通过实验 和计算来确定,实验与计算的过程称为摄像机标定。摄像机标定的方法经过多年的研究有很多种,有基于 本文于2009—01—12收到。 万方数据

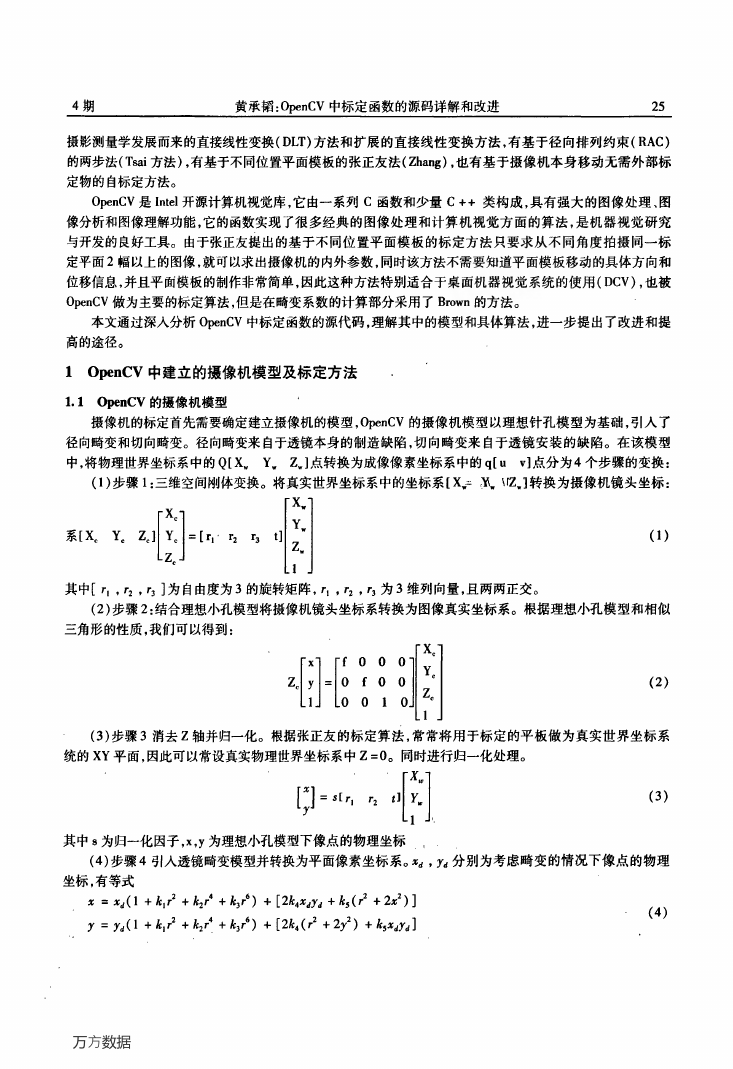

4期 黄承韬:OpenCV中标定函数的源码详解和改进 摄影测量学发展而来的直接线性变换(DLT)方法和扩展的直接线性变换方法,有基于径向排列约束(RAC) 的两步法(Tsai方法),有基于不同位置平面模板的张正友法(Zhang),也有基于摄像机本身移动无需外部标 定物的自标定方法。 OpenCV是Intel开源计算机视觉库,它由一系列c函数和少量C++类构成,具有强大的图像处理、图 像分析和图像理解功能,它的函数实现了很多经典的图像处理和计算机视觉方面的算法,是机器视觉研究 与开发的良好工具。由于张正友提出的基于不同位置平面模板的标定方法只要求从不同角度拍摄同一标 定平面2幅以上的图像,就可以求出摄像机的内外参数,同时该方法不需要知道平面模板移动的具体方向和 位移信息,并且平面模板的制作非常简单,因此这种方法特别适合于桌面机器视觉系统的使用(DCV),也被 OpenCV做为主要的标定算法,但是在畸变系数的计算部分采用了Brown的方法。 本文通过深入分析OpenCV中标定函数的源代码,理鳃其中的模型和具体算法,进一步提出了改进和提 高的途径。 l OpenCV中建立的摄像机模型及标定方法 . 1.1 OpenCV的摄像机模型 摄像机的标定首先需要确定建立摄像机的模型,OpenCV的摄像机模型以理想针孔模型为基础,引入了 径向畸变和切向畸变。径向畸变来自于透镜本身的制造缺陷,切向畸变来自于透镜安装的缺陷。在该模型 中,将物理世界坐标系中的Q[X。Y。Z。】点转换为成像像素坐标系中的q【U v】点分为4个步骤的变换: (1)步骤1:三维空间刚体变换。将真实世界坐标系中的坐标系【x乒M。、『z。】转换为摄像机镜头坐标: 系rx。Y。z。,[耋]=c r-。匕b t, X。 Y。 Z。 l 其中[r。,r2,r3]为自由度为3的旋转矩阵,^,r2,r3为3维列向量,且两两正交。 (2)步骤2:结合理想小孔模型将摄像机镜头坐标系转换为图像真实坐标系。根据理想小孔模型和相似 三角形的性质,我们可以得到: z朴匪 0 f o 0 0] 0 l 0 I oJ X。 Y。 Z。 l (2) (3)步骤3消去Z轴并归一化。根据张正友的标定算法,常常将用于标定的平板做为真实世界坐标系 统的XY平面,因此可以常设真实物理世界坐标系中Z=0。同时进行归一化处理。 rx。1 伊s【r。r2 t1… 7 L 1 J-. (3) 其中8为归一化因子,x,Y为理想小孔模型下像点的物理坐标 (4)步骤4引入透镜畸变模型并转换为平面像素坐标系。&,Yd分别为考虑畸变的情况下像点的物理 坐标,有等式 J髫裂“+ktMr2+k^2/+矿k3r6;慨+[2k4xPayY =扎( 1 +蠡I r2+后2r4+后3r6)+[ 2k。0jr2+2j 4(r2+2广)+后5髫d%] 一, 、7 万方数据

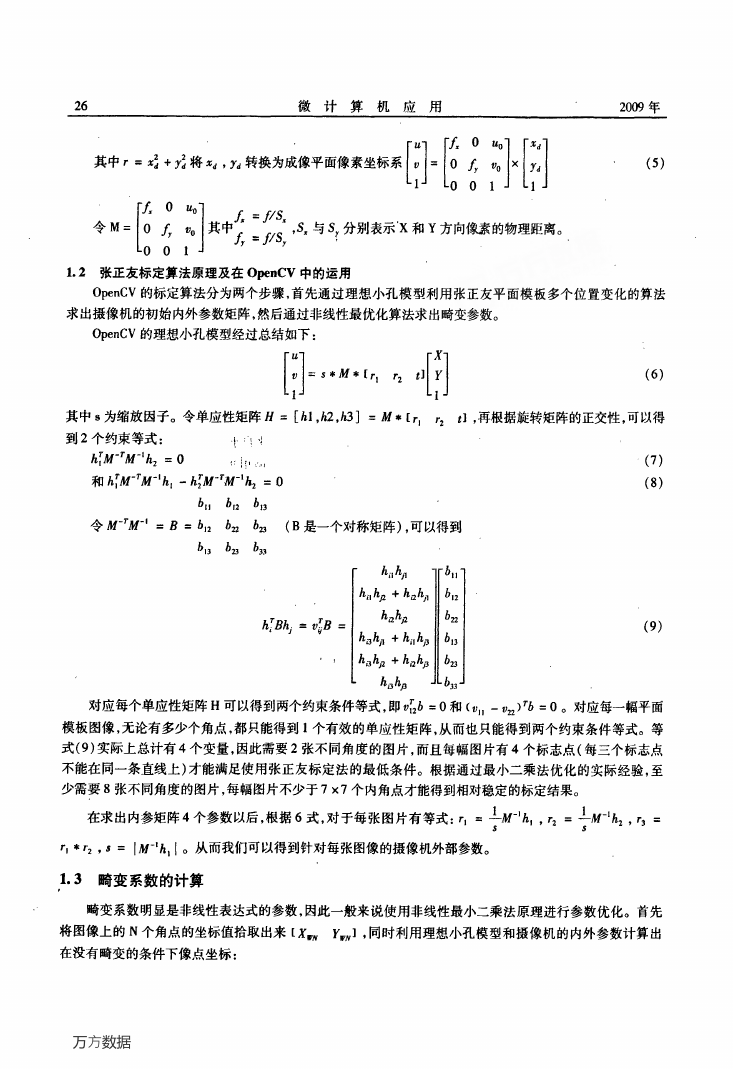

26 微计算机应用 其中r=粕2十扎2将二。,扎转换为矗像平面像素坐标系[习=巨 令M=匿言;]其中孟三荔量,s,与s,分别表示’x和Y方向像素的物理距离。. ‰ y d P....。。..。.......L 1●●●●●0J 茹 d 1●●●●,●J 1 O£0 %● × 融…h叫嘲 2009年 (5) ㈤ 其中s为缩放因子。令单应性矩阵H=[hl,h2,h3]=M水【lrI r2£】,再根据旋转矩阵的正交性,可以得 ^M—rM~h2=0 和^阻’rM—hl—hrM一哳~h2=0 1.㈠.。; 令M玎M~=B=b。:b托岵 (B是一个对称矩阵),可以得到 啦8~=或B= 矗ilb ^t-k+^正b kk Jldb+^订k ^dk+^恐k kk bII b12 b22 b13 b23 b33 (7) (8) (9) 对应每个单应性矩阵H可以得到两个约束条件等式,即秽乙6=0和(I)11一I)22)7b=0。对应每一幅平面 模板图像,无论有多少个角点,都只能得到1个有效的单应性矩阵,从而也只能得到两个约束条件等式。等 式(9)实际上总计有4个变量,因此需要2张不同角度的图片,而且每幅图片有4个标志点(每三个标志点 不能在同一条直线上)才能满足使用张正友标定法的最低条件。根据通过最小二乘法优化的实际经验,至 少需要8张不同角度的图片,每幅图片不少于7 x7个内角点才能得到相对稳定的标定结果。 在求出内参矩阵4个参数以后,根据6式,对于每张图片有等式:r。=却~h,,r2=上肘~h:,r3= l l J J r。木r2,s=l M~h。I。从而我们可以得到针对每张图像的摄像机外部参数。 1.3畸变系数的计算 畸变系数明显是非线性表达式的参数,因此一般来说使用非线性最dx--乘法原理进行参数优化。首先 将图像上的N个角点的坐标值拾取出来【X刚y刚】,同时利用理想小孔模型和摄像机的内外参数计算出 在没有畸变的条件下像点坐标: 万方数据

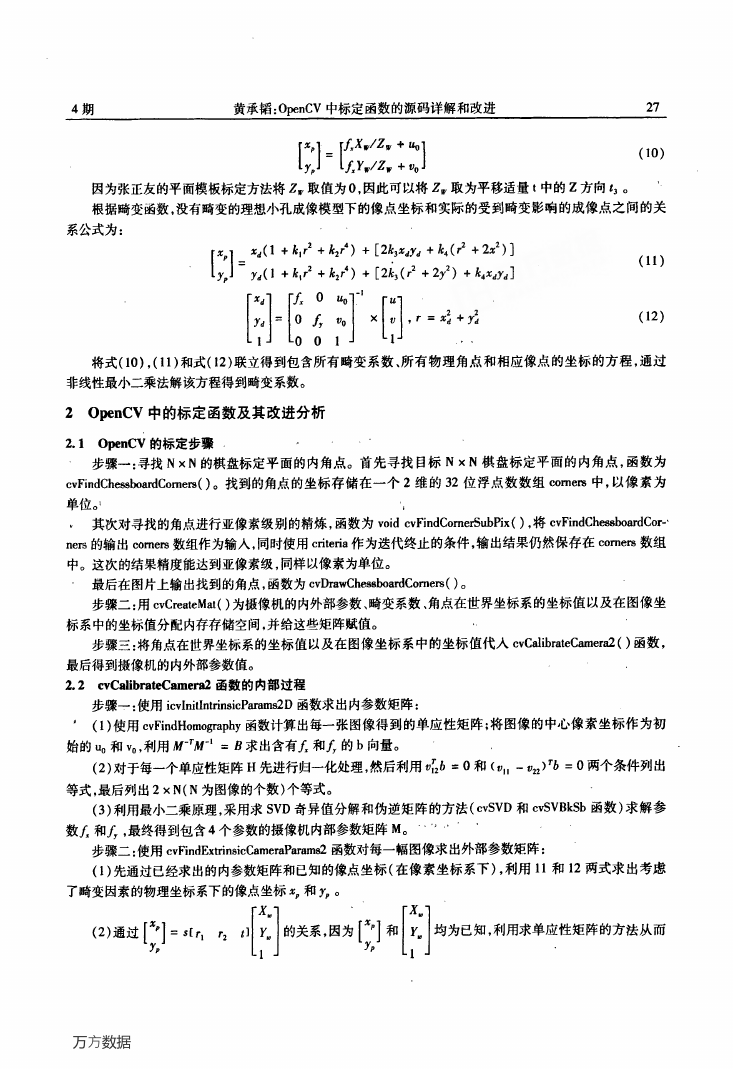

4期 黄承韬:OpenCV中标定函数的源码详解和改进 盱兹二Ⅻ ㈣, 因为张正友的平面模板标定方法将ZⅣ取值为0,因此可以将z妒取为平移适量t中的Z方向t,。 根据畸变函数,没有畸变的理想小孔成像模型下的像点坐标和实际的受到畸变影响的成像点之闻的关 【羔】=xd(。1++后k,。r2++k2r4;++[。2k.3,x。d,yj++k4:(,r2++2戈x。2扎)Ya 【儿J ( 1 +后l r2 k2r'2k + )“ 3(r2+ k4; 2)+ 戈d扎] 2y [莩]=[耋.孑;]~×[i],r=菇:_予 c·-, ”… c·2, 将式(10),(1 1)和式(12)联立得到包含所有畸变系数、所有物理角点和相应像点的坐标的方程,通过 2.I openCⅣ的标定步骤. 步骤一:寻找N×N的棋盘标定平面的内角点。首先寻找目标N×N棋盘标定平面的内角点,函数为 ‘ cvFindChessboardComers()。找到的角点的坐标存储在一个2维的32位浮点数数组comeI鸟中,以像素为 单位。; c, 。 其次对寻找的角点进行亚像素级别的精炼,函数为void cvFindComerSubPix(),将cvFindChessboardCor-‘ nei's的输出comers数组作为输入,同时使用criteria作为迭代终止的条件,输出结果仍然保存在comers数组 中。这次的结果精度能达到亚像素级,同样以像素为单位。 最后在图片上输出找到的角点,函数为cvDrawChessboardComers()。 步骤二:用cvCreateMat()为摄像机的内外部参数、畸变系数、角点在世界坐标系的坐标值以及在图像坐 标系中的坐标值分配内存存储空间,并给这些矩阵赋值。 步骤三:将角点在世界坐标系的坐标值以及在图像坐标系中的坐标值代人cvCalibrateCamera2()函数, 最后得到摄像机的内外部参数值。 2.2 evCalibrateCamera2函数的内部过程 步骤一:使用icvlnitIntrinsicParams2D函数求出内参数矩阵: 。 (I)使用cvFindHomography函数计算出每一张图像得到的单应性矩阵;将图像的中心像素坐标作为初 始的u。和v。,利用肼q’M~=B求出含有正和工的b向量。 (2)对于每一个单应性矩阵H先进行归一化处理,然后利用t,孙=0和(移¨一ff22)7b=0两个条件列出 等式,最后列出2×N(N为图像的个数)个等式。 一 (3)利用最小二乘原理,采用求SVD奇异值分解和伪逆矩阵的方法(evSVD和cvSVBkSb函数)求解参 数上和工,最终得到包含4个参数的摄像机内部参数矩阵M。。‘。’。 步骤二:使用evFindExtrinsicCameraParams2函数对每一幅图像求出外部参数矩阵: (1)先通过已经求出的内参数矩阵和已知的像点坐标(在像素坐标系下),利用11和12两式求出考虑 了畸变因素的物理坐标系下的像点坐标茗,和%。 r2£】I匕l的关系,因为『Xp】和I匕f均为已知,利用求单应性矩阵的方法从而 ’ ‘蚱。 rx。] l-1 j r以] 【_l j (2)通过fXpl=s【1 。yP。 万方数据
微计算机应用 2009年 求出旋转向量和平移向量的初始值(利用正交的性质进行推导)。 (3)通过高斯一牛顿迭代法(迭代次数为20次)对旋转向量和平移向量进行精炼。每次迭代的时候,先 通过投影函数evProjectPoints2,将所有的物理世界坐标在考虑畸变、内部参数、外部参数的情况下进行再投 影,同时求出图像上关于旋转向量和平移向量部分的雅可比导数矩阵,再通过SVD分解和伪逆矩阵的求解 计算出偏差值,与初始值相加以后作为下一次迭代的初始值。 步骤三:对所有的参数进行全局的优化,同样采用迭代法对所有的参数进行精炼(迭代次数为30次), 每次迭代的时候,先通过投影函数cvProjectPoints2,将所有的物理世界坐标在考虑畸变、内部参数、外部参数 的情况下进行再投影,同时求出图像上关于旋转向量、平移向量、五、工、L1。、V0和所有畸变系数K。、K:、K,、 K。的雅可比导数矩阵,再通过SVD分解和伪逆矩阵的求解计算出偏差值,与初始值相加以后作为下一次迭 代的初始值。 2.3 cvCalibrateCamera2 f)函数的优化途径 (1)在计算初始内参数矩阵的时候,OpenCV将初始的n。和v。默认为图像的像素中心坐标。由于通常 主点的坐标与图像的像素中心坐标是不重合的,函数只是在最后全局参数优化的时候对参数u。和v。进行 了精炼。因此如果在开始就把u。和v。作为未知数,通过最/b----乘法进行计算,u0和vo两个参数会有更高 的精度。 (2)在对cvCalibrateCamera2函数最后对全部参数做优化的时候,采用了高斯一牛顿法进行非线性优化。 但是,高斯一牛顿法在解的附近一般收敛速度快,但对初始值要求严格,且系数矩阵容易出现病态,因此将 非线性优化算法改为带阻尼因子的高斯一牛顿方法,即Levenberg—Marquardt法,它结合了最速下降法和高 斯一牛顿法的优点,克服两者的缺点,选择合适的阻尼因子产可既保证一定的收敛速度,又改善系数矩阵的 病态,得到最佳解。具体做法是:高斯一牛顿法的迭代增量公式为AO=(JTJ)~JT8i,其中J为偏导数系数 矩阵(雅可比矩阵)= 矾 矾 硼I……OOm 矾 矾 卯I……00m ,毋为第i次迭代的函数值与观测值的差=Y;一Z(毪,佛)。LM法在 此基础上增加了一个变化的下降因子肛,则有新的增量公式为AO=(J1J+肛I)。1J18;,肛是正实数,称为阻 尼因子,取值范围一般为0.01一t0,I是单位矩阵。不过,在实际应用中发现,如果没有先验知识,LM法阻尼 因子声根本不知道取什么值合适,而随意的取值对算法的改善又并不明显,因此需要对此进行改进,改进的 目标是使迭代开始时对初始值要求不高,而后期则收敛速度较快。根据文献5,参考牛顿法解非线性方程组 的下降牛顿格式,本文选择了一个随着迭代变化的(O,1)之间的下降因子1一(1一p)”1,i=0、1、2、……为 迭代次数。显然,这个下降因子能满足开始时等于肛,而后期接近于1。改进后的增量迭代公式为ao=[1 一(1一弘)i+-I](J1J)“J‘占i开始时,弘取0.3-0.4比较合适。 3实验结果 根据上述的标定原理和步骤,在Windows XP平台上使用VC++6.0开发了一个基于OpenCV 1.0的摄 像机标定程序,以海康威视的高清网络视频服务器和LG520线高清数字摄像机作为视频采集源,利用 OpenCV提供的系列函数顺利完成了摄像机标定的功能。经过多次测试,系统运行稳定,精度较高,标定速 度较快,可以达到实用的要求。 图片的数量和每幅图片抓取的角点数量作为系统参数都可以进行调整,如果某幅图片不能完整地拍摄 系统预设的角点数量和结构,程序进行提示换一个角度或方向进行下一次拍摄,以便抓到完整的角点。系 统在抓取到预没的图片数量以后开始进行计算,20副分辨率为704×576的棋盘图像耗时约为2.2s。 万方数据

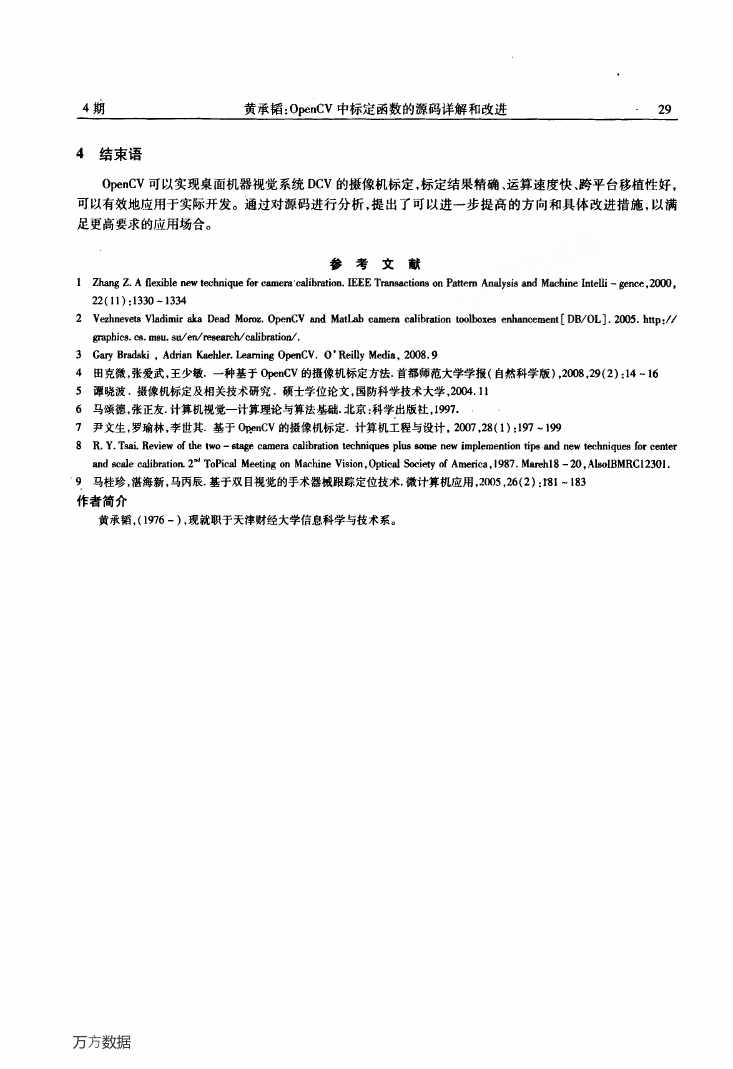

4期 4结束语 黄承韬:OpenCV中标定函数的源码详解和改进 · 29 OpenCV可以实现桌面机器视觉系统DCV的摄像机标定,标定结果精确、运算速度快、跨平台移植性好, 可以有效地应用于实际开发。通过对源码进行分析,提出了可以进一步提高的方向和具体改进措施,以满 足更高要求的应用场合。 参考文献 l 2 3 4 5 6 7 8 Zhang Z.A flexible new technique for c;Ⅲ[nem‘calibration.IEEE Transactions on PaRem Analysis and Machine Intelli—gence。2000。 22(11):1330—1334 Vezhnevets Vladimir aka Dead Moroz.OpenCV and MatLab ealnera calibration toolboxes enhancement[DB/OL].2005.http:// graphics.es.Instl.su/en/reseau℃h/ealibratiorJ. Gary Bradski,Adrian Kaelder.Learning OpenCV.O’Reilly Media,2008.9 田克微,张爱武,王少敏.一种基于OpenCV的摄像机标定方法.首都师范大学学报(自然科学版),2008,29(2):14—16 谭晓波.摄像机标定及相关技术研究.硕士学位论文,国防科学技术大学,2004.1 1 马颂德,张正友.计算机视觉一计算理论与算法基础.北京:科学出版社,1997. 尹文生,罗瑜林,李世其.基于Oge.nCV的摄像机标定.计算机工程与设计,2007,28(1):197~199 R.Y.Tsai.Review of the two—stage c副rllera calibration techniques plus舣’IIle new implemention tips and new techniques for center and scale calibration.2“ToPical Meeting on Machine Vision,Optical Society of America,1987.Marehl8—20.Al∞IBMRCl2301. 9一马桂珍,湛海新,马丙辰.基于双目视觉的手术器械跟踪定位技术.微计算机应用,2005,26(2):1"81—183 作者简介 黄承韬,(1976一),现就职于天津财经大学信息科学与技术系。 万方数据

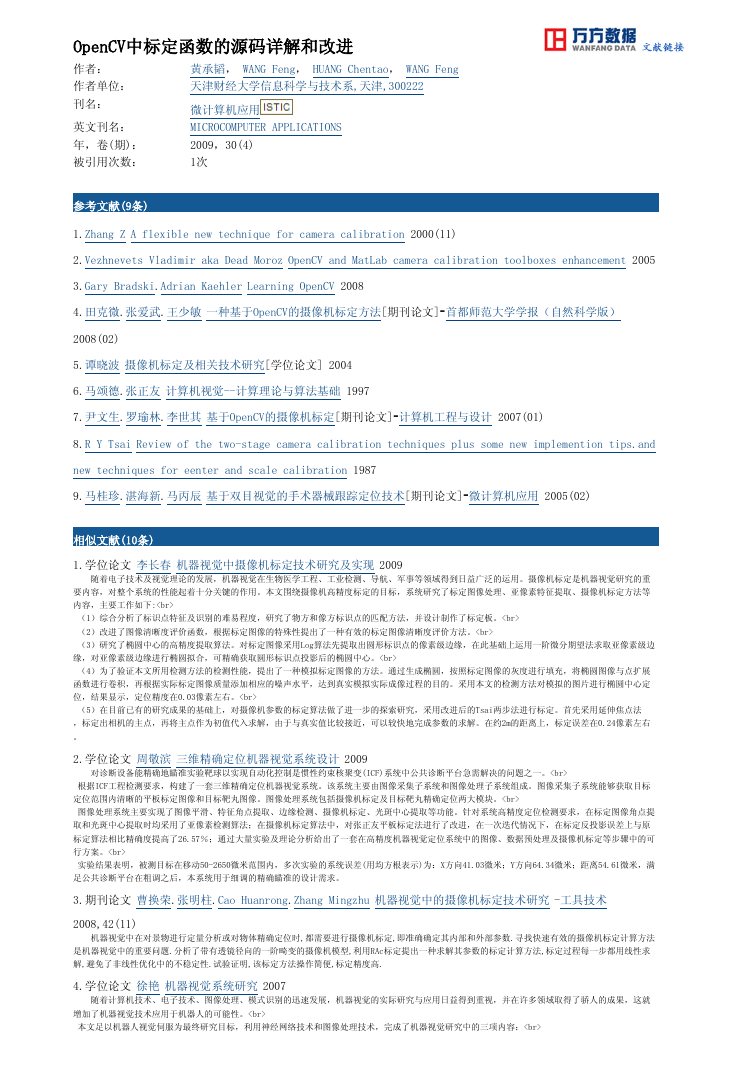

OpenCV中标定函数的源码详解和改进 作者: 黄承韬, WANG Feng, HUANG Chentao, WANG Feng 作者单位: 刊名: 天津财经大学信息科学与技术系,天津,300222 微计算机应用 英文刊名: MICROCOMPUTER APPLICATIONS 年,卷(期): 2009,30(4) 1次 被引用次数: 参考文献(9条) 1.Zhang Z A flexible new technique for camera calibration 2000(11) 2.Vezhnevets Vladimir aka Dead Moroz OpenCV and MatLab camera calibration toolboxes enhancement 2005 3.Gary Bradski.Adrian Kaehler Learning OpenCV 2008 4.田克微.张爱武.王少敏 一种基于OpenCV的摄像机标定方法[期刊论文]-首都师范大学学报(自然科学版) 2008(02) 5.谭晓波 摄像机标定及相关技术研究[学位论文] 2004 6.马颂德.张正友 计算机视觉--计算理论与算法基础 1997 7.尹文生.罗瑜林.李世其 基于OpenCV的摄像机标定[期刊论文]-计算机工程与设计 2007(01) 8.R Y Tsai Review of the two-stage camera calibration techniques plus some new implemention tips.and new techniques for eenter and scale calibration 1987 9.马桂珍.湛海新.马丙辰 基于双目视觉的手术器械跟踪定位技术[期刊论文]-微计算机应用 2005(02) 相似文献(10条) 1.学位论文 李长春 机器视觉中摄像机标定技术研究及实现 2009 随着电子技术及视觉理论的发展,机器视觉在生物医学工程、工业检测、导航、军事等领域得到日益广泛的运用。摄像机标定是机器视觉研究的重 要内容,对整个系统的性能起着十分关键的作用。本文围绕摄像机高精度标定的目标,系统研究了标定图像处理、亚像素特征提取、摄像机标定方法等 内容,主要工作如下:
