华为Mate20 原厂图 维修流程图 OTG故障.pdf

第1页 / 共1页
资料共1页,全文预览结束

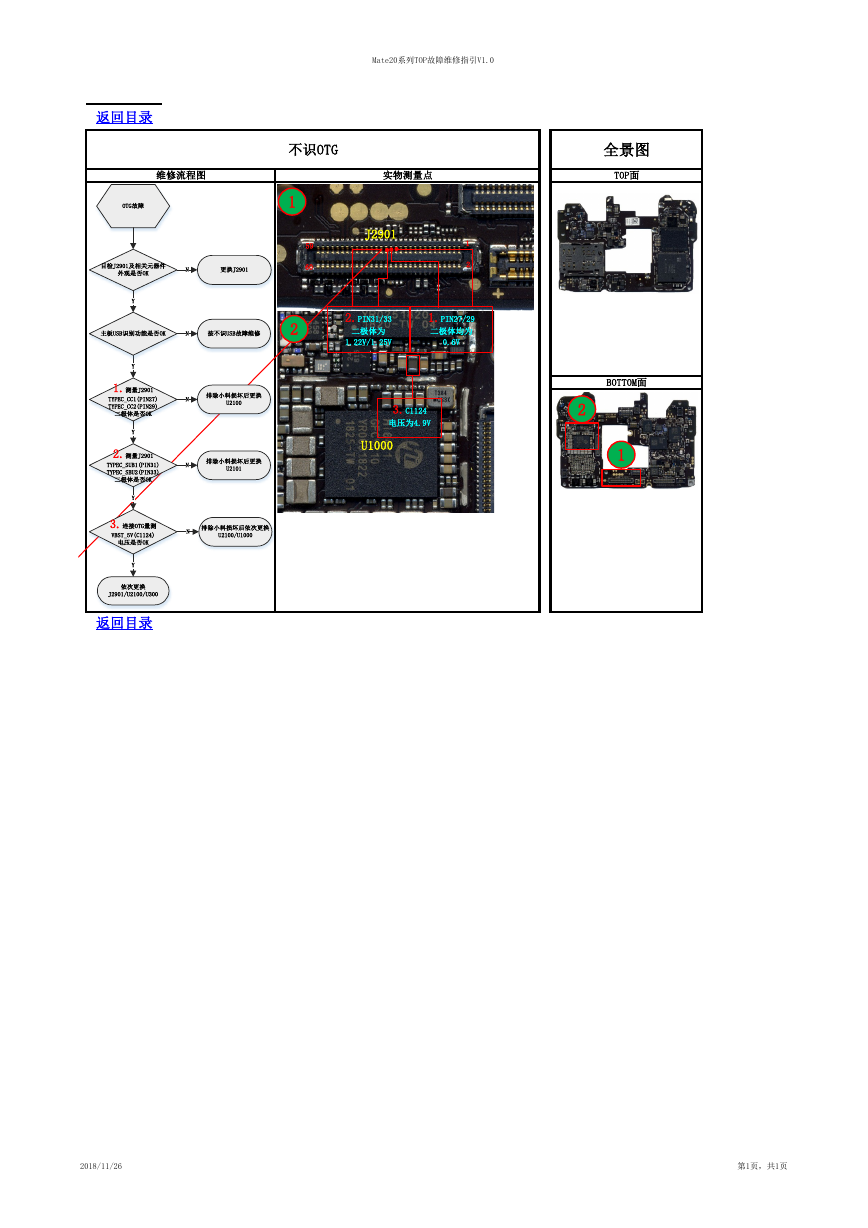

Mate20系列TOP故障维修指引V1.0 不识OTG 维修流程图 实物测量点 全景图 TOP面 返回目录 OTG故障 59 60 1 2 J2901 1 2 2.PIN31/33 二极体为 1.22V/1.25V 1.PIN27/29 二极体均为 0.6V 3.C1124 电压为4.9V U1000 BOTTOM面 2 1 目检J2901及相关元器件 外观是否OK N 更换J2901 Y 主板USB识别功能是否OK N 按不识USB故障维修 N N N 排除小料损坏后更换 U2100 排除小料损坏后更换 U2101 排除小料损坏后依次更换 U2100/U1000 Y 1.测量J2901 TYPEC_CC1(PIN27) TYPEC_CC2(PIN29) 二极体是否OK Y 2.测量J2901 TYPEC_SUB1(PIN31) TYPEC_SBU2(PIN33) 二极体是否OK Y 3.连接OTG量测 VBST_5V(C1124) 电压是否OK Y 依次更换 J2901/U2100/U300 返回目录 2018/11/26 第1页,共1页
