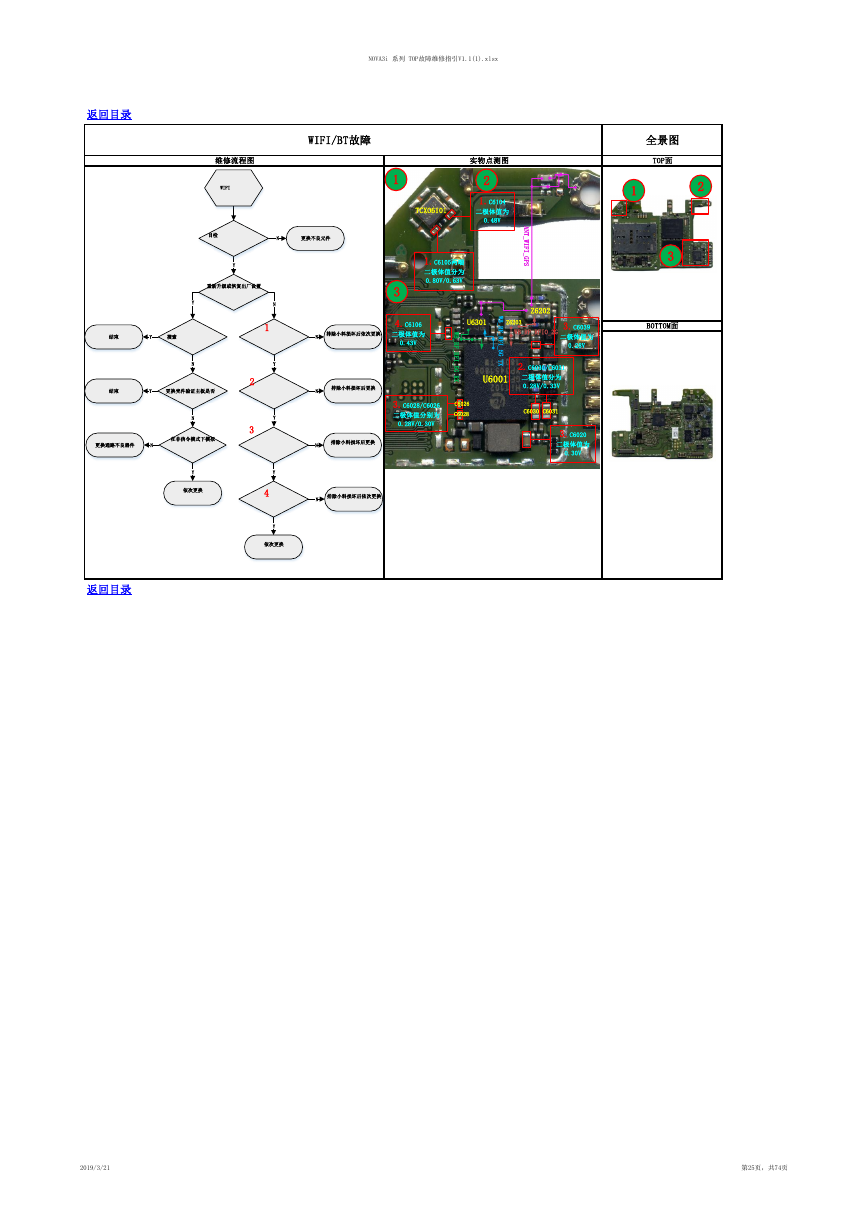

全景图 TOP面 1 2 3 BOTTOM面 返回目录 NOVA3i 系列 TOP故障维修指引V1.1(1).xlsx WIFI/BT故障 维修流程图 WIFI 目检 N 更换不良元件 Y 重新升级或恢复出厂设置 实物点测图 2 1.C6104 二极体值为 0.48V A N T _ W I F I _ G P S TCXO6101 1.C6105两端 二极体值分为 0.80V/0.63V 1 3 U6301 W B _ R F _ R F I _ 5 G T X U6001 排除小料损坏后依次更换 4.C6106 二极体值为 0.43V W B _ R F _ R F I _ 5 G R X 3.C6028/C6026 二极体值分别为 0.28V/0.30V C6026 C6028 排除小料损坏后更换 排除小料损坏后更换 排除小料损坏后依次更换 Z6202 Z6203 WB_RF_RFIO_2G 3.C6039 二极体值为 0.28V 2.C6030/C6031 二极体值分为 0.28V/0.33V C6030 C6031 3.C6020 二极体值为 0.30V 结束 Y 搜索 Y N 结束 Y 更换壳件验证主板是否 N 更换通路不良器件 N 在非信令模式下模拟 Y 依次更换 返回目录 2 3 1 4 N Y Y Y Y 依次更换 N N N N 2019/3/21 第25页，共74页 .开机打开WIFI .量测 .开机打开WIFI .量测 (C6031) /BT故障 OK 量测 DD_PMU_RFLDO2 BT是否都能正 BT信号是否OK / BT信号的发射通路 (C6105) 6001 WIFI/ WIFI/ DD_PMU_RFLDO1 6001 U 6001及周边元件外 (C6030) 7202/ U6001/ U300 OK _CMU_LDO_TCXO( C6104 / U6001 DD_PMU_1P4(C6020) DD_PMU_CLDO1 (C6028) _PMU_CLDO2 (C6026) _PMU_PALDO( C6039) _SDIO_ CLK(C6106) 6001/ U300 6001/ U300 6101 量测 OK OK OK OK OK
