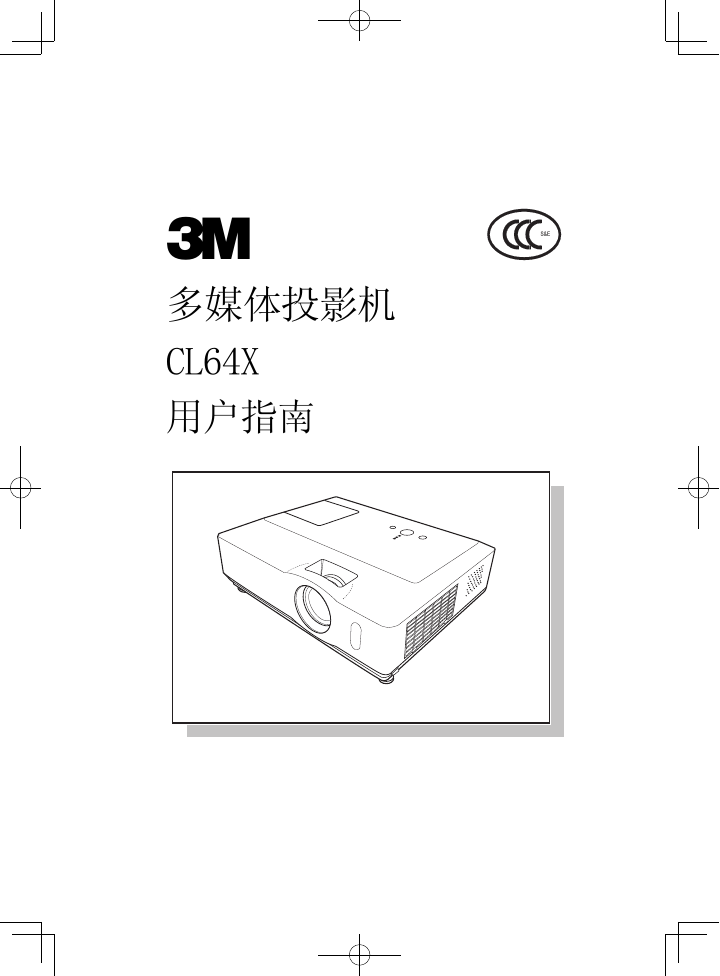

S&E 3 多媒体投影机 CL64X 用户指南

数码投影机数码投影机 X66 CL64X 用户的指南用户指南警告 ► 在使用本产品之前，请阅读本产品的所有说明书。请务必首先阅读《产品安全指南》。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用的各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或财产损坏。  请参阅本符号后标明的页码。通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标 • Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。其他的公司名及商品名等为各公司的商标或注册商标。

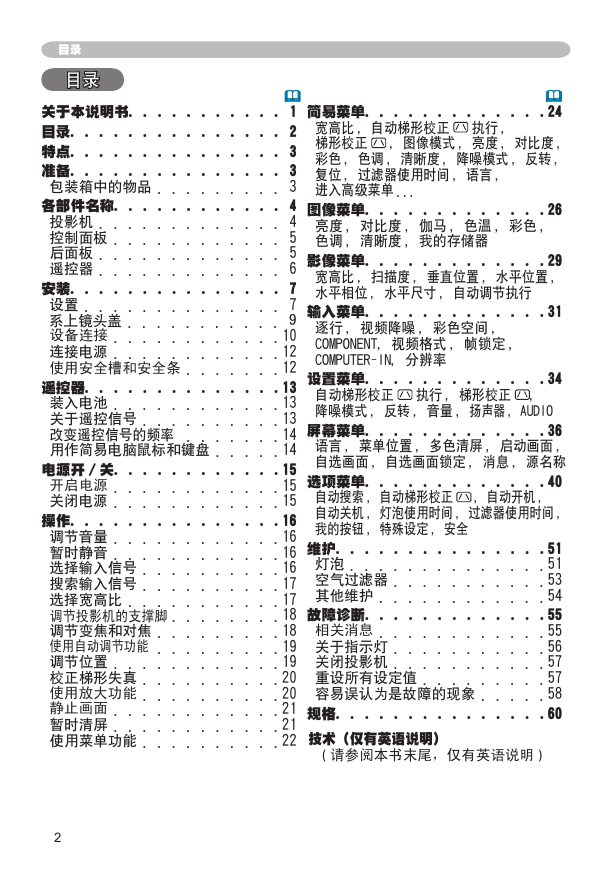

目录目录  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 特点. . . . . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 各部件名称. . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 后面板 . . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . 7 设置 . . . . . . . . . . . . . . 7 9 系上镜头盖 . . . . . . . . . . . 设备连接 10 . . . . . . . . . . . . 连接电源 . . . . . . . . . . . .12 使用安全槽和安全条 . . . . . . .12 遥控器. . . . . . . . . . . . . .13 装入电池 . . . . . . . . . . . .13 关于遥控信号 . . . . . . . . . .13 改变遥控信号的频率 . . . . . . .14 用作简易电脑鼠标和键盘 . . . . .14 电源开 / 关. . . . . . . . . . . .15 开启电源 . . . . . . . . . . . .15 关闭电源 . . . . . . . . . . . .15 操作. . . . . . . . . . . . . . .16 调节音量 . . . . . . . . . . . .16 暂时静音 . . . . . . . . . . . .16 选择输入信号 . . . . . . . . . .16 搜索输入信号 . . . . . . . . . .17 选择宽高比 . . . . . . . . . . .17 调节投影机的支撑脚 . . . . . . . .18 调节变焦和对焦 . . . . . . . . .18 使用自动调节功能 . . . . . . . . .19 调节位置 . . . . . . . . . . . .19 校正梯形失真 . . . . . . . . . .20 使用放大功能 . . . . . . . . . .20 静止画面 . . . . . . . . . . . .21 暂时清屏 . . . . . . . . . . . .21 使用菜单功能 . . . . . . . . . .22  简易菜单. . . . . . . . . . . . .24 宽高比 , 自动梯形校正梯形校正 , 图像模式 , 亮度 , 对比度 , 彩色 , 色调 , 清晰度 , 降噪模式 , 反转 , 复位 , 过滤器使用时间 , 语言 , 进入高级菜单 ... 执行 , 图像菜单. . . . . . . . . . . . .26 亮度 , 对比度 , 伽马 , 色温 , 彩色 , 色调 , 清晰度 , 我的存储器影像菜单. . . . . . . . . . . . .29 宽高比 , 扫描度 , 垂直位置 , 水平位置 , 水平相位 , 水平尺寸 , 自动调节执行输入菜单. . . . . . . . . . . . .31 逐行 , 视频降噪 , 彩色空间 , COMPONENT, 视频格式 , 帧锁定 , COMPUTER-IN, 分辨率设置菜单. . . . . . . . . . . . .34 自动梯形校正 , 降噪模式 , 反转 , 音量 , 扬声器 , AUDIO 执行 , 梯形校正屏幕菜单. . . . . . . . . . . . .36 语言 , 菜单位置 , 多色清屏 , 启动画面 , 自选画面 , 自选画面锁定 , 消息 , 源名称选项菜单. . . . . . . . . . . . .40 自动搜索 , 自动梯形校正 , 自动开机 , 自动关机 , 灯泡使用时间 , 过滤器使用时间 , 我的按钮 , 特殊设定 , 安全维护. . . . . . . . . . . . . . .51 灯泡 . . . . . . . . . . . . . .51 空气过滤器 . . . . . . . . . . .53 其他维护 . . . . . . . . . . . .54 故障诊断. . . . . . . . . . . . .55 相关消息 . . . . . . . . . . . .55 关于指示灯 . . . . . . . . . . .56 关闭投影机 . . . . . . . . . . .57 重设所有设定值 . . . . . . . . .57 容易误认为是故障的现象 . . . . .58 规格. . . . . . . . . . . . . . .60 技术（仅有英语说明）（请参阅本书末尾，仅有英语说明）

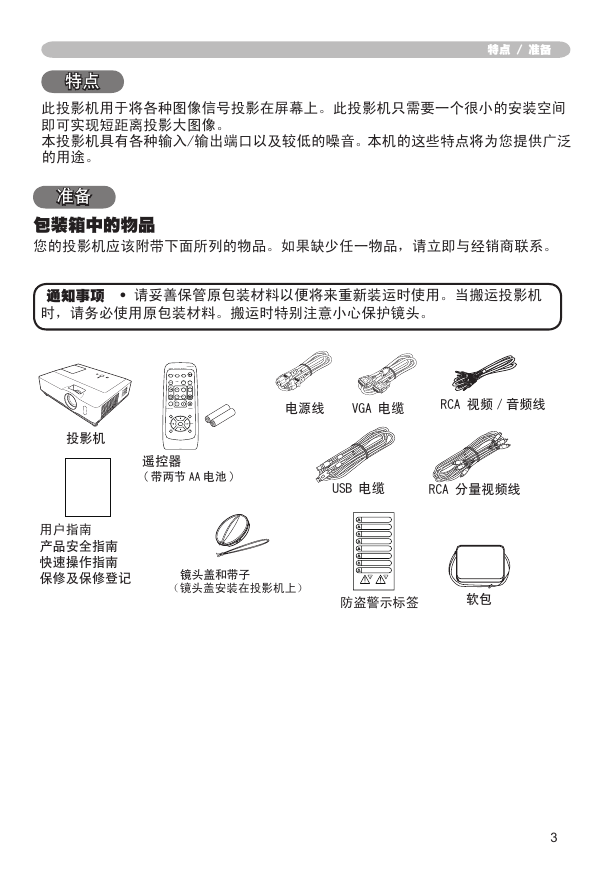

特点此投影机用于将各种图像信号投影在屏幕上。此投影机只需要一个很小的安装空间即可实现短距离投影大图像。本投影机具有各种输入/输出端口以及较低的噪音。本机的这些特点将为您提供广泛的用途。特点 / 准备准备包装箱中的物品您的投影机应该附带下面所列的物品。如果缺少任一物品，请立即与经销商联系。通知事项 • 请妥善保管原包装材料以便将来重新装运时使用。当搬运投影机时，请务必使用原包装材料。搬运时特别注意小心保护镜头。投影机用户指南产品安全指南快速操作指南保修及保修登记 VIDEO COMPUTER SEARC H STANDBY/ON ASPECT AUTO BLANK VIDEO COMPUTER SEARC H STANDBY/ON MAGNIFY HOME PAGE UP VOLUME ASPECT AUTO BLANK END PAGE DOWN MUTE MAGNIFY HOME PAGE UP VOLUME FREEZE MY BUTTON KEYSTONE END PAGE DOWN MUTE FREEZE MY BUTTON KEYSTONE POSITION MENU ENTER POSITION MENU ESC RESET ENTER ESC RESET 遥控器 ( 带两节 AA 电池 ) 电源线 VGA 电缆 RCA 视频 / 音频线 RCA 视频 / 音频线 RCA 视频 / 音频线 USB 电缆 RCA 分量视频线镜头盖和带子镜头盖和带子镜头盖安装在投影机上。（镜头盖安装在投影机上）镜头盖和带子镜头盖安装在投影机上。防盗警示标签软包

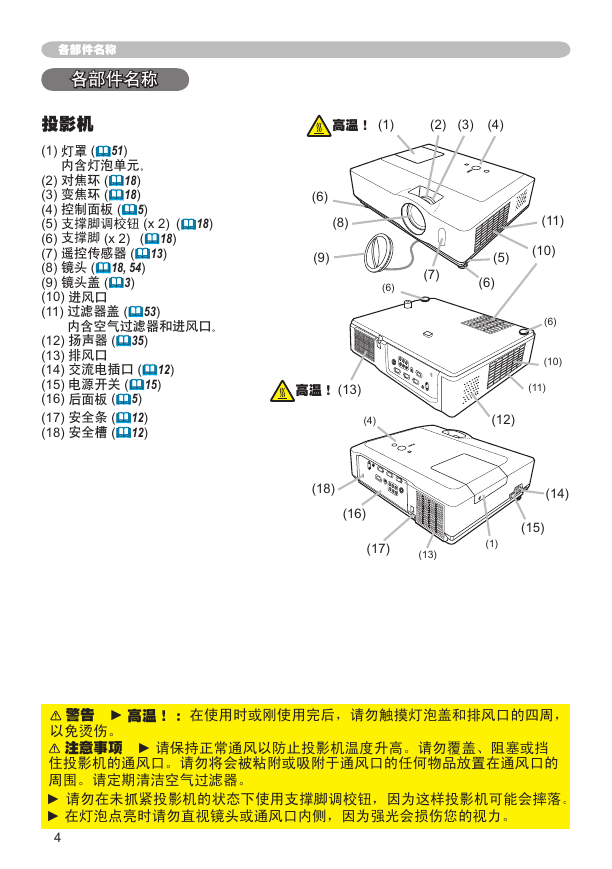

各部件名称各部件名称投影机 () 灯罩 (51) () 扬声器 (35) () 排风口 () 交流电插口 (12) (5) 电源开关 (15) (6) 后面板 (5) (7) 安全条 (12) (8) 安全槽 (12) 内含灯泡单元。 () 对焦环 (18) () 变焦环 (18) () 控制面板 (5) (5) 支撑脚调校钮 (x ) (18) (6) 支撑脚 (x ) (18) (7) 遥控传感器 (13) (8) 镜头 (18, 54) (9) 镜头盖 (3) (0) 进风口 () 过滤器盖 (53) 内含空气过滤器和进风口。高温！ () () () () (8) (6) (9) (7) (6) (5) (6) 高温！ () () () () (0) (6) (0) () (8) (6) (7) () () (5) () 警告 ► 高温！ : 在使用时或刚使用完后，请勿触摸灯泡盖和排风口的四周，以免烫伤。注意事项 ► 请保持正常通风以防止投影机温度升高。请勿覆盖、阻塞或挡住投影机的通风口。请勿将会被粘附或吸附于通风口的任何物品放置在通风口的周围。请定期清洁空气过滤器。 ► 请勿在未抓紧投影机的状态下使用支撑脚调校钮，因为这样投影机可能会摔落。 ► 在灯泡点亮时请勿直视镜头或通风口内侧，因为强光会损伤您的视力。

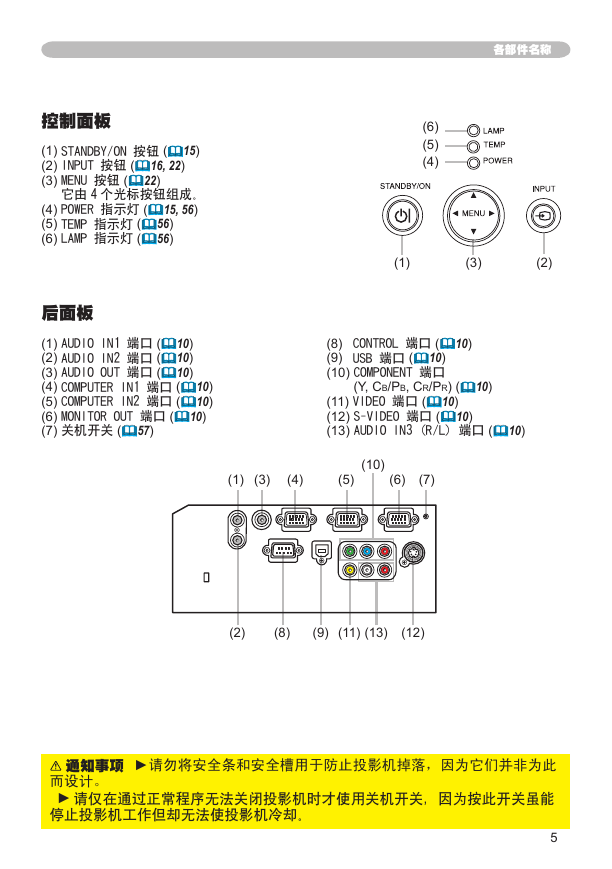

控制面板 () STANDBY/ON 按钮 (15) () INPUT 按钮 (16, 22) () MENU 按钮 (22) 它由 4 个光标按钮组成。 () POWER 指示灯 (15, 56) (5) TEMP 指示灯 (56) (6) LAMP 指示灯 (56) 后面板 () AUDIO IN1 端口 (10) () AUDIO IN2 端口 (10) () AUDIO OUT 端口 (10) () COMPUTER IN1 端口 (10) (5) COMPUTER IN2 端口 (10) (6) MONITOR OUT 端口 (10) (7) 关机开关 (57) 各部件名称 (6) (5) () () () () (8) CONTROL 端口 (10) (9) USB 端口 (10) (0) COMPONENT 端口 (Y, CB/PB, CR/PR) (10) () VIDEO 端口 (10) () S-VIDEO 端口 (10) () AUDIO IN3 (R/L) 端口 (10) () () () (5) (0) (6) (7) () (8) (9) () () () 通知事项 ►请勿将安全条和安全槽用于防止投影机掉落，因为它们并非为此而设计。 ► 请仅在通过正常程序无法关闭投影机时才使用关机开关，因为按此开关虽能停止投影机工作但却无法使投影机冷却。 5

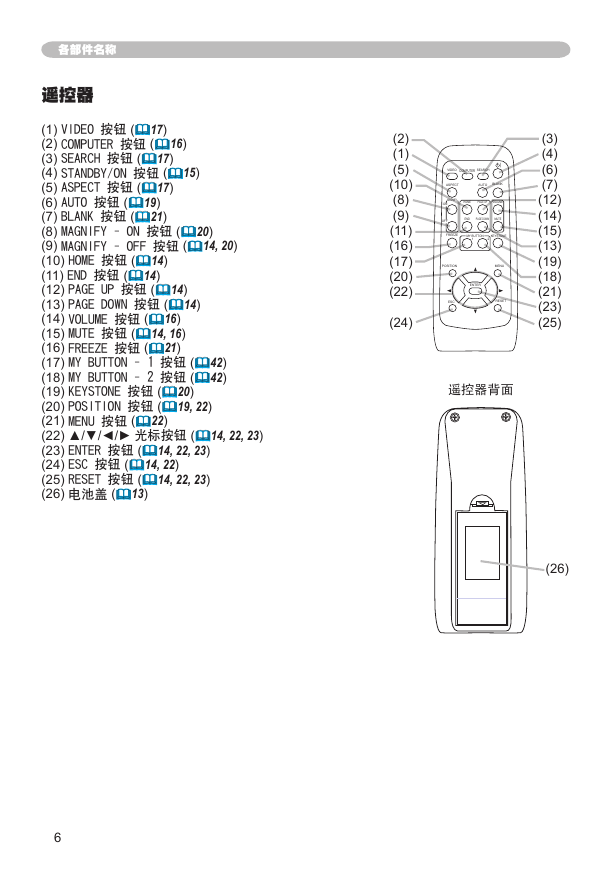

() () (5) (0) (8) (9) () (6) (7) (0) () () VIDEO COMPUTER SEARCH ASPECT AUTO BLANK MAGNIFY ON HOME PAGE UP VOLUME OFF END PAGE DOWN MUTE FREEZE MY BUTTON 1 2 KEYSTONE POSITION MENU ENTER ESC RESET 遥控器背面 () () (6) (7) () () (5) () (9) (8) () () (5) (6) 各部件名称遥控器 () VIDEO 按钮 (17) () COMPUTER 按钮 (16) () SEARCH 按钮 (17) () STANDBY/ON 按钮 (15) (5) ASPECT 按钮 (17) (6) AUTO 按钮 (19) (7) BLANK 按钮 (21) (8) MAGNIFY - ON 按钮 (20) (9) MAGNIFY - OFF 按钮 (14, 20) (0) HOME 按钮 (14) () END 按钮 (14) () PAGE UP 按钮 (14) () PAGE DOWN 按钮 (14) () VOLUME 按钮 (16) (5) MUTE 按钮 (14, 16) (6) FREEZE 按钮 (21) (7) MY BUTTON - 1 按钮 (42) (8) MY BUTTON - 2 按钮 (42) (9) KEYSTONE 按钮 (20) (0) POSITION 按钮 (19, 22) () MENU 按钮 (22) (22) ▲/▼/◄/► 光标按钮 (14, 22, 23) () ENTER 按钮 (14, 22, 23) () ESC 按钮 (14, 22) (5) RESET 按钮 (14, 22, 23) (6) 电池盖 (13) 6
