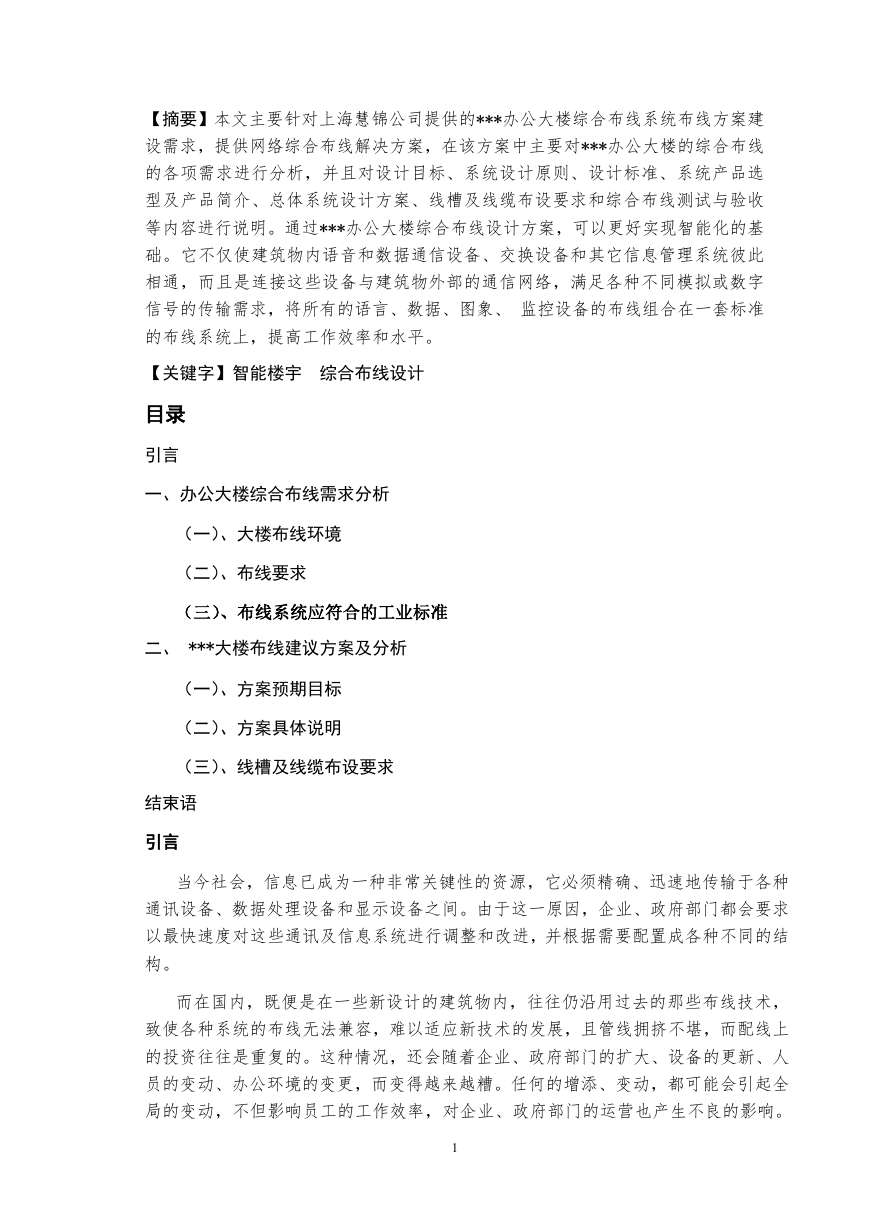

    【摘要】本文主要针对上海慧锦公司提供的***办公大楼综合布线系统布线方案建 设需求，提供网络综合布线解决方案，在该方案中主要对***办公大楼的综合布线 的各项需求进行分析，并且对设计目标、系统设计原则、设计标准、系统产品选 型及产品简介、总体系统设计方案、线槽及线缆布设要求和综合布线测试与验收 等内容进行说明。通过***办公大楼综合布线设计方案，可以更好实现智能化的基 础。它不仅使建筑物内语音和数据通信设备、交换设备和其它信息管理系统彼此 相通，而且是连接这些设备与建筑物外部的通信网络，满足各种不同模拟或数字 信号的传输需求，将所有的语言、数据、图象、 监控设备的布线组合在一套标准 的布线系统上，提高工作效率和水平。 【关键字】智能楼宇 综合布线设计 目录 引言 一、办公大楼综合布线需求分析 （一）、大楼布线环境 （二）、布线要求 （三）、布线系统应符合的工业标准 二、 ***大楼布线建议方案及分析 （一）、方案预期目标 （二）、方案具体说明 （三）、线槽及线缆布设要求 结束语 引言 当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种 通讯设备、数据处理设备和显示设备之间。由于这一原因，企业、政府部门都会要求 以最快速度对这些通讯及信息系统进行调整和改进，并根据需要配置成各种不同的结 构。 而在国内，既便是在一些新设计的建筑物内，往往仍沿用过去的那些布线技术， 致使各种系统的布线无法兼容，难以适应新技术的发展，且管线拥挤不堪，而配线上 的投资往往是重复的。这种情况，还会随着企业、政府部门的扩大、设备的更新、人 员的变动、办公环境的变更，而变得越来越糟。任何的增添、变动，都可能会引起全 局的变动，不但影响员工的工作效率，对企业、政府部门的运营也产生不良的影响。 1

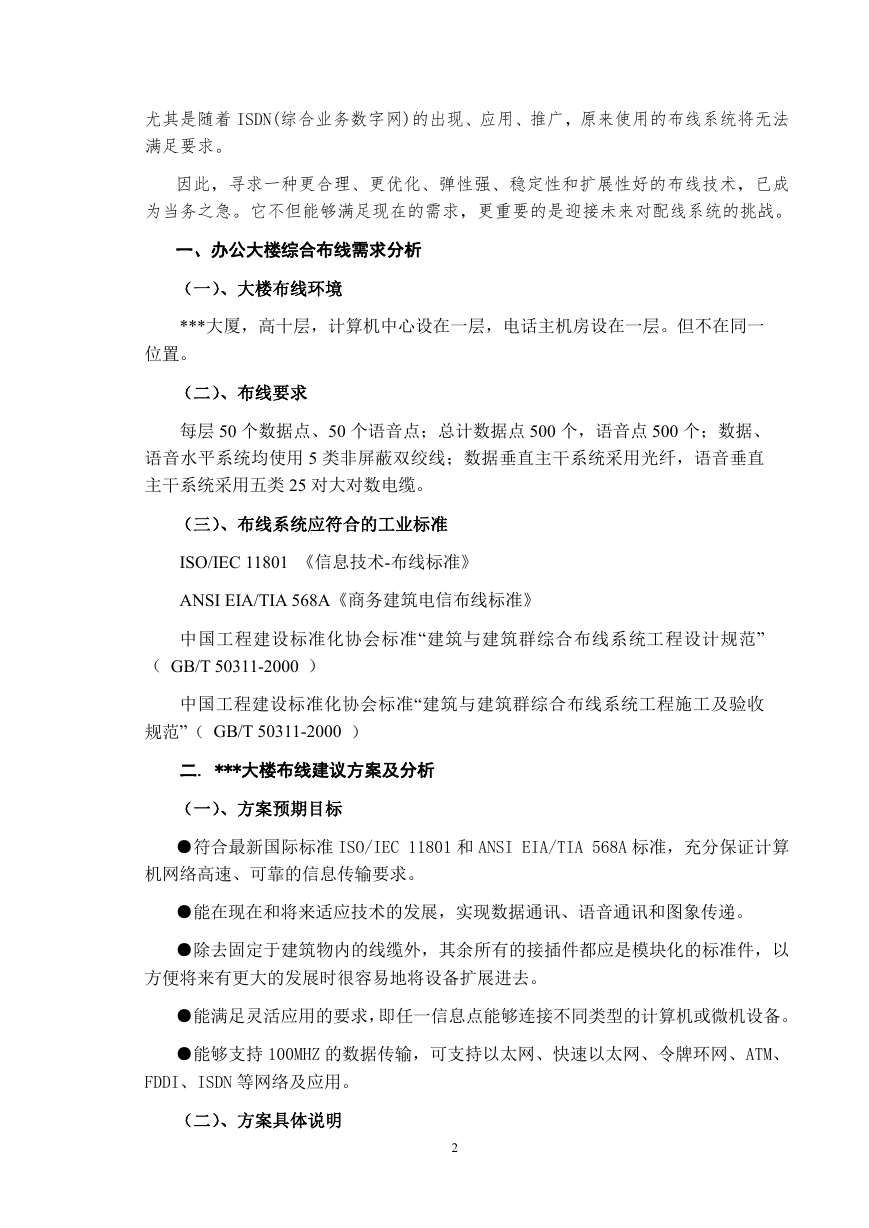

    尤其是随着 ISDN(综合业务数字网)的出现、应用、推广，原来使用的布线系统将无法 满足要求。 因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成 为当务之急。它不但能够满足现在的需求，更重要的是迎接未来对配线系统的挑战。 一、办公大楼综合布线需求分析 （一）、大楼布线环境 ***大厦，高十层，计算机中心设在一层，电话主机房设在一层。但不在同一 位置。 （二）、布线要求 每层 50 个数据点、50 个语音点；总计数据点 500 个，语音点 500 个；数据、 语音水平系统均使用 5 类非屏蔽双绞线；数据垂直主干系统采用光纤，语音垂直 主干系统采用五类 25 对大对数电缆。 （三）、布线系统应符合的工业标准 ISO/IEC 11801 《信息技术-布线标准》 ANSI EIA/TIA 568A《商务建筑电信布线标准》 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范” （ GB/T 50311-2000 ） 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收 规范”（ GB/T 50311-2000 ） 二. ***大楼布线建议方案及分析 （一）、方案预期目标 ●符合最新国际标准 ISO/IEC 11801 和 ANSI EIA/TIA 568A 标准，充分保证计算 机网络高速、可靠的信息传输要求。 ●能在现在和将来适应技术的发展，实现数据通讯、语音通讯和图象传递。 ●除去固定于建筑物内的线缆外，其余所有的接插件都应是模块化的标准件，以 方便将来有更大的发展时很容易地将设备扩展进去。 ●能满足灵活应用的要求，即任一信息点能够连接不同类型的计算机或微机设备。 ●能够支持 100MHZ 的数据传输，可支持以太网、快速以太网、令牌环网、ATM、 FDDI、ISDN 等网络及应用。 （二）、方案具体说明 2

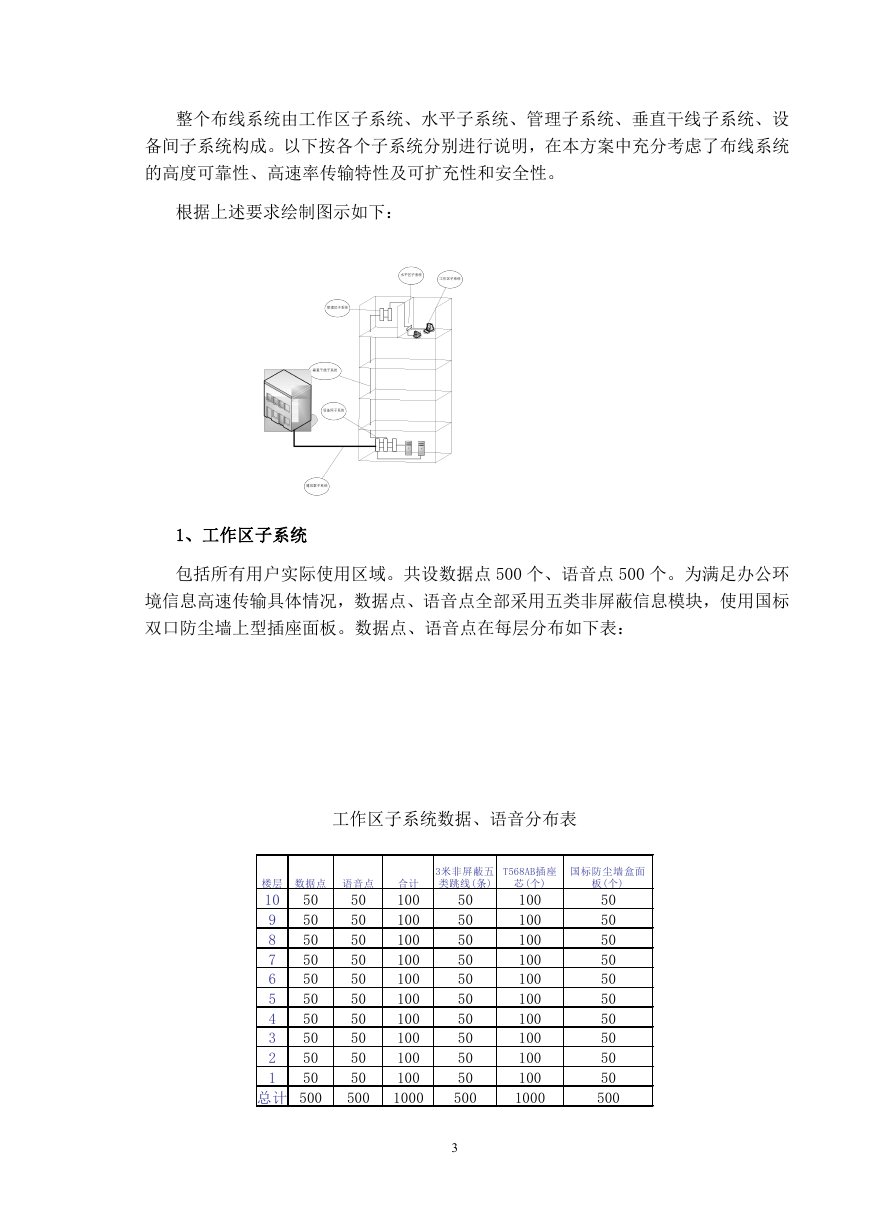

    整个布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设 备间子系统构成。以下按各个子系统分别进行说明，在本方案中充分考虑了布线系统 的高度可靠性、高速率传输特性及可扩充性和安全性。 根据上述要求绘制图示如下： 1、工作区子系统 包括所有用户实际使用区域。共设数据点 500 个、语音点 500 个。为满足办公环 境信息高速传输具体情况，数据点、语音点全部采用五类非屏蔽信息模块，使用国标 双口防尘墙上型插座面板。数据点、语音点在每层分布如下表： 工作区子系统数据、语音分布表 楼层 数据点 语音点 10 9 8 7 6 5 4 3 2 1 50 50 50 50 50 50 50 50 50 50 总计 500 50 50 50 50 50 50 50 50 50 50 500 T568AB插座 国标防尘墙盒面 芯(个) 100 100 100 100 100 100 100 100 100 100 1000 板(个) 50 50 50 50 50 50 50 50 50 50 500 合计 100 100 100 100 100 100 100 100 100 100 1000 3米非屏蔽五 类跳线(条) 50 50 50 50 50 50 50 50 50 50 500 3

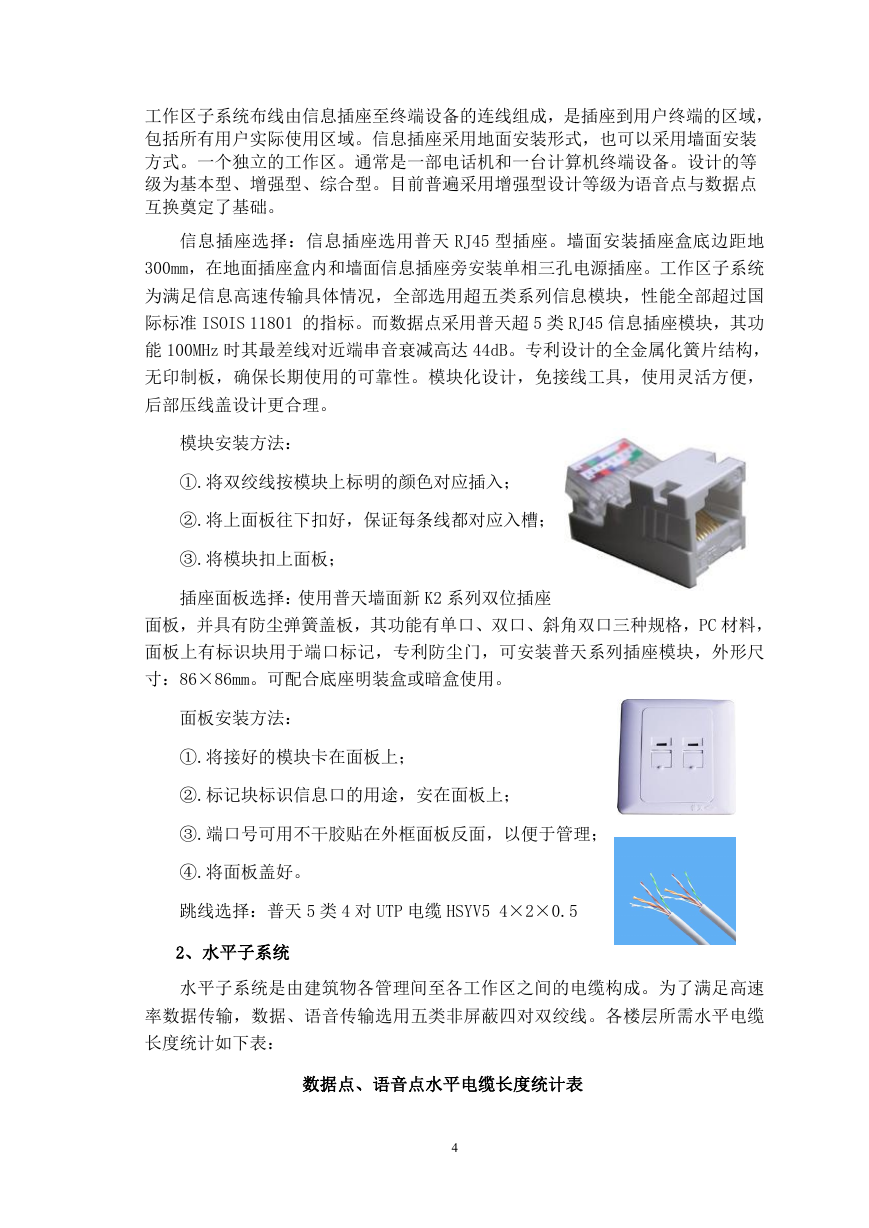

    工作区子系统布线由信息插座至终端设备的连线组成，是插座到用户终端的区域， 包括所有用户实际使用区域。信息插座采用地面安装形式，也可以采用墙面安装 方式。一个独立的工作区。通常是一部电话机和一台计算机终端设备。设计的等 级为基本型、增强型、综合型。目前普遍采用增强型设计等级为语音点与数据点 互换奠定了基础。 信息插座选择：信息插座选用普天 RJ45 型插座。墙面安装插座盒底边距地 300mm，在地面插座盒内和墙面信息插座旁安装单相三孔电源插座。工作区子系统 为满足信息高速传输具体情况，全部选用超五类系列信息模块，性能全部超过国 际标准 ISOIS 11801 的指标。而数据点采用普天超 5 类 RJ45 信息插座模块，其功 能 100MHz 时其最差线对近端串音衰减高达 44dB。专利设计的全金属化簧片结构， 无印制板，确保长期使用的可靠性。模块化设计，免接线工具，使用灵活方便， 后部压线盖设计更合理。 模块安装方法： ①.将双绞线按模块上标明的颜色对应插入； ②.将上面板往下扣好，保证每条线都对应入槽； ③.将模块扣上面板； 插座面板选择：使用普天墙面新 K2 系列双位插座 面板，并具有防尘弹簧盖板，其功能有单口、双口、斜角双口三种规格，PC 材料， 面板上有标识块用于端口标记，专利防尘门，可安装普天系列插座模块，外形尺 寸：86×86mm。可配合底座明装盒或暗盒使用。 面板安装方法： ①.将接好的模块卡在面板上； ②.标记块标识信息口的用途，安在面板上； ③.端口号可用不干胶贴在外框面板反面，以便于管理； ④.将面板盖好。 跳线选择：普天 5 类 4 对 UTP 电缆 HSYV5 4×2×0.5 2、水平子系统 水平子系统是由建筑物各管理间至各工作区之间的电缆构成。为了满足高速 率数据传输，数据、语音传输选用五类非屏蔽四对双绞线。各楼层所需水平电缆 长度统计如下表： 数据点、语音点水平电缆长度统计表 4

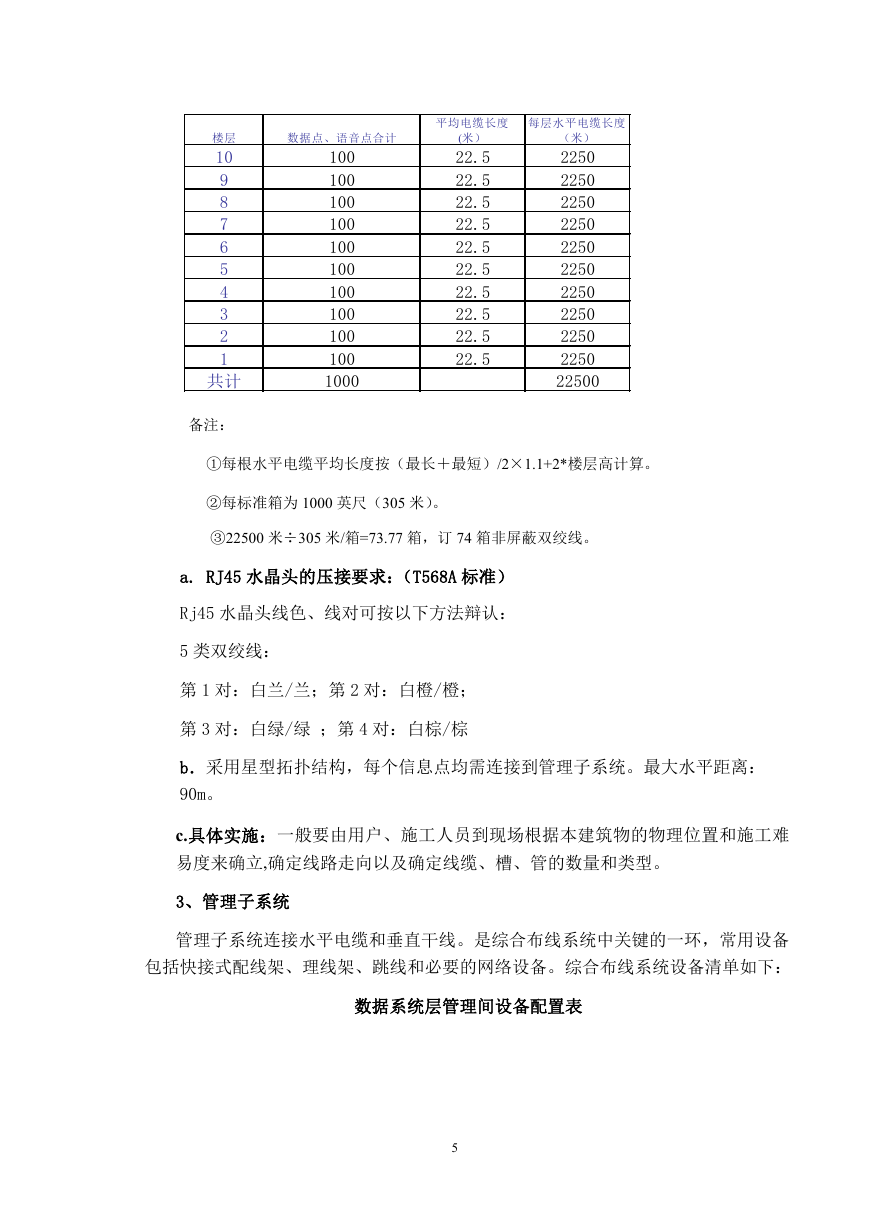

    数据点、语音点合计 100 100 100 100 100 100 100 100 100 100 1000 平均电缆长度 每层水平电缆长度 (米） 22.5 22.5 22.5 22.5 22.5 22.5 22.5 22.5 22.5 22.5 （米） 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 22500 楼层 10 9 8 7 6 5 4 3 2 1 共计 备注： ①每根水平电缆平均长度按（最长＋最短）/2×1.1+2*楼层高计算。 ②每标准箱为 1000 英尺（305 米）。 ③22500 米÷305 米/箱=73.77 箱，订 74 箱非屏蔽双绞线。 a. RJ45 水晶头的压接要求：（T568A 标准） Rj45 水晶头线色、线对可按以下方法辩认： 5 类双绞线： 第 1 对：白兰/兰；第 2 对：白橙/橙； 第 3 对：白绿/绿 ；第 4 对：白棕/棕 b．采用星型拓扑结构，每个信息点均需连接到管理子系统。最大水平距离： 90m。 c.具体实施：一般要由用户、施工人员到现场根据本建筑物的物理位置和施工难 易度来确立,确定线路走向以及确定线缆、槽、管的数量和类型。 3、管理子系统 管理子系统连接水平电缆和垂直干线。是综合布线系统中关键的一环，常用设备 包括快接式配线架、理线架、跳线和必要的网络设备。综合布线系统设备清单如下： 数据系统层管理间设备配置表 5

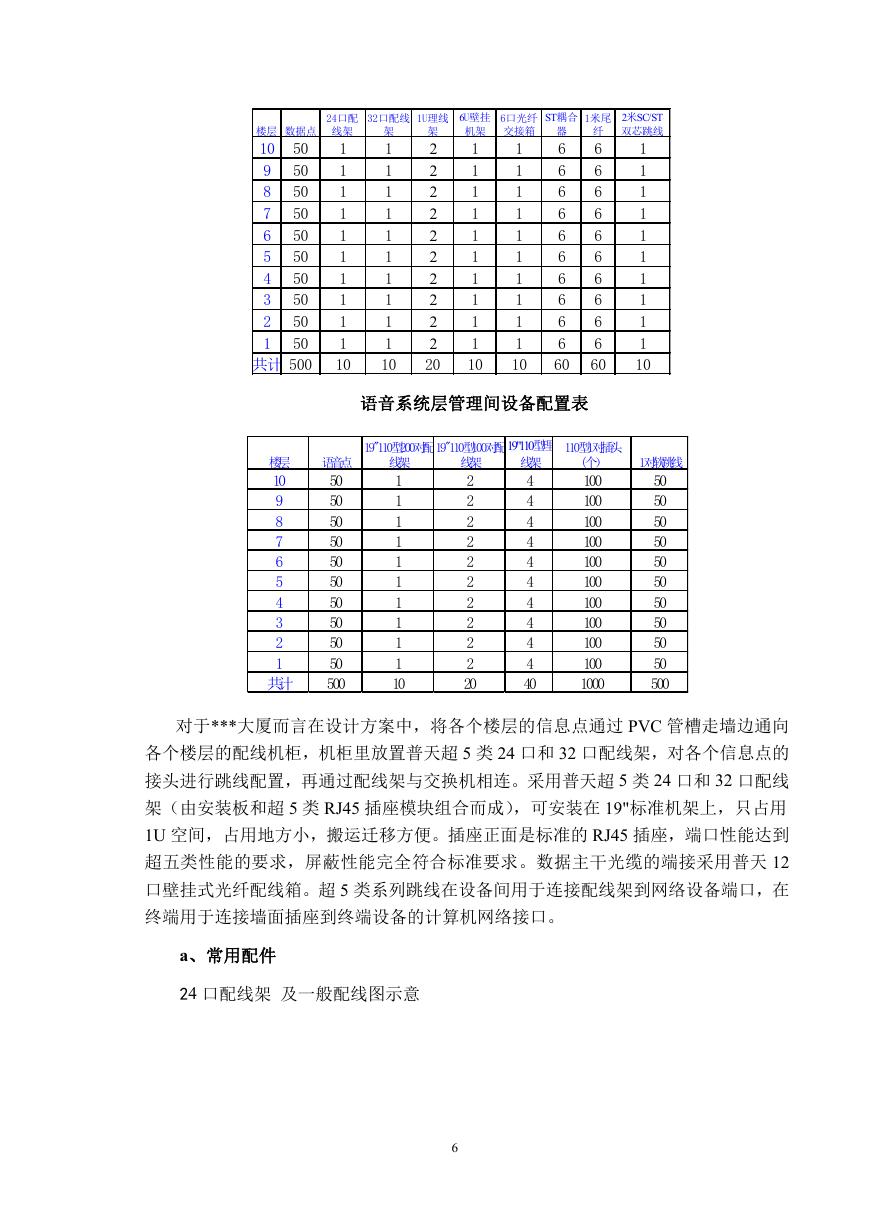

    楼层 数据点 10 9 8 7 6 5 4 3 2 1 50 50 50 50 50 50 50 50 50 50 共计 500 24口配 线架 1 1 1 1 1 1 1 1 1 1 10 32口配线 1U理线 架 1 1 1 1 1 1 1 1 1 1 10 架 2 2 2 2 2 2 2 2 2 2 20 6U壁挂 机架 1 1 1 1 1 1 1 1 1 1 10 6口光纤 交接箱 1 1 1 1 1 1 1 1 1 1 10 ST耦合 1米尾 器 6 6 6 6 6 6 6 6 6 6 60 纤 6 6 6 6 6 6 6 6 6 6 60 2米SC/ST 双芯跳线 1 1 1 1 1 1 1 1 1 1 10 语音系统层管理间设备配置表 19"110型200对配 19"110型100对配 19"110型理 楼层 10 9 8 7 6 5 4 3 2 1 共计 语音点 50 50 50 50 50 50 50 50 50 50 500 线架 1 1 1 1 1 1 1 1 1 1 10 线架 2 2 2 2 2 2 2 2 2 2 20 线架 4 4 4 4 4 4 4 4 4 4 40 110型1对插头 (个） 100 100 100 100 100 100 100 100 100 100 1000 1对软跳线 50 50 50 50 50 50 50 50 50 50 500 对于***大厦而言在设计方案中，将各个楼层的信息点通过 PVC 管槽走墙边通向 各个楼层的配线机柜，机柜里放置普天超 5 类 24 口和 32 口配线架，对各个信息点的 接头进行跳线配置，再通过配线架与交换机相连。采用普天超 5 类 24 口和 32 口配线 架（由安装板和超 5 类 RJ45 插座模块组合而成），可安装在 19"标准机架上，只占用 1U 空间，占用地方小，搬运迁移方便。插座正面是标准的 RJ45 插座，端口性能达到 超五类性能的要求，屏蔽性能完全符合标准要求。数据主干光缆的端接采用普天 12 口壁挂式光纤配线箱。超 5 类系列跳线在设备间用于连接配线架到网络设备端口，在 终端用于连接墙面插座到终端设备的计算机网络接口。 a、常用配件 24 口配线架 及一般配线图示意 6

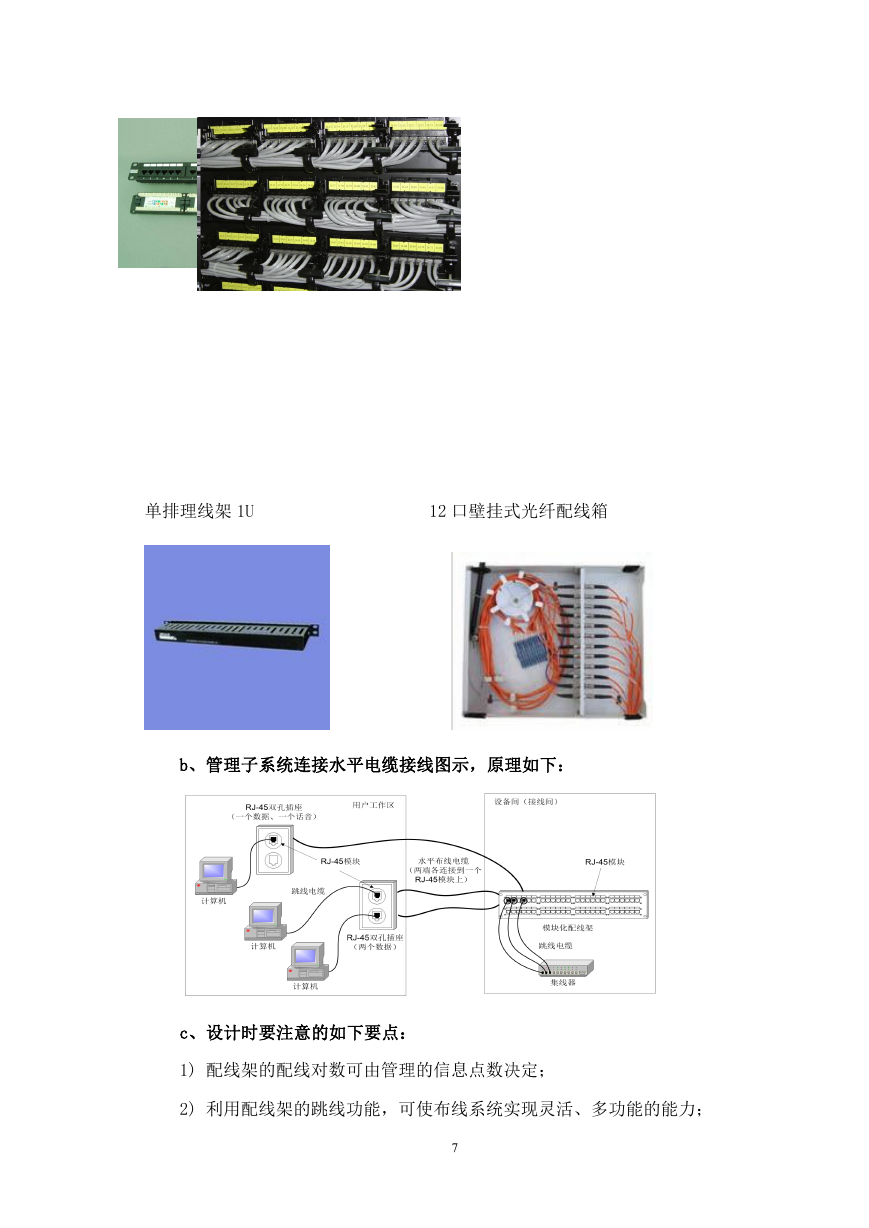

    单排理线架 1U 12 口壁挂式光纤配线箱 b、管理子系统连接水平电缆接线图示，原理如下： c、设计时要注意的如下要点： 1) 配线架的配线对数可由管理的信息点数决定； 2) 利用配线架的跳线功能，可使布线系统实现灵活、多功能的能力； 7

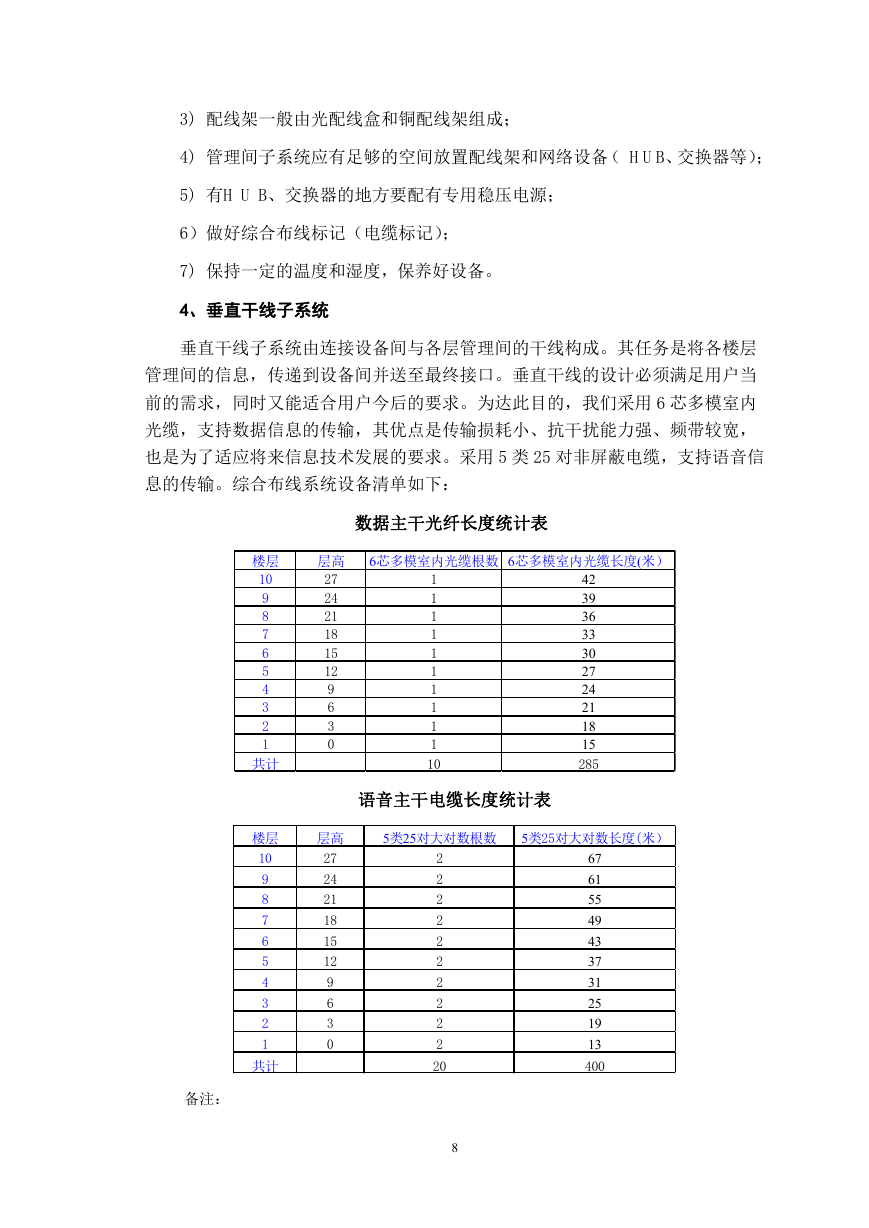

    3) 配线架一般由光配线盒和铜配线架组成； 4) 管理间子系统应有足够的空间放置配线架和网络设备（ H U B、交换器等）； 5) 有H U B、交换器的地方要配有专用稳压电源； 6）做好综合布线标记（电缆标记）； 7) 保持一定的温度和湿度，保养好设备。布线时的一个重要工作是做综合布 4、垂直干线子系统 垂直干线子系统由连接设备间与各层管理间的干线构成。其任务是将各楼层 管理间的信息，传递到设备间并送至最终接口。垂直干线的设计必须满足用户当 前的需求，同时又能适合用户今后的要求。为达此目的，我们采用 6 芯多模室内 光缆，支持数据信息的传输，其优点是传输损耗小、抗干扰能力强、频带较宽， 也是为了适应将来信息技术发展的要求。采用 5 类 25 对非屏蔽电缆，支持语音信 息的传输。综合布线系统设备清单如下： 数据主干光纤长度统计表 楼层 10 9 8 7 6 5 4 3 2 1 共计 楼层 10 9 8 7 6 5 4 3 2 1 共计 备注： 层高 6芯多模室内光缆根数 6芯多模室内光缆长度(米） 27 24 21 18 15 12 9 6 3 0 42 39 36 33 30 27 24 21 18 15 285 1 1 1 1 1 1 1 1 1 1 10 语音主干电缆长度统计表 层高 5类25对大对数根数 5类25对大对数长度(米） 27 24 21 18 15 12 9 6 3 0 2 2 2 2 2 2 2 2 2 2 20 8 67 61 55 49 43 37 31 25 19 13 400
