VHDL实现VGA接口设计 111 、输入信号 clk : 时钟（每个象素点的显示时钟） reset : 复位信号 222 、输出信号 vga_hs_control vga_vs_control vga_read_dispaly vga_green_dispaly vga_blue_dispaly : 行同步 : 场同步 ; : 红 : 绿 : 蓝 333 、技术参数 clkclkclk hshshs 24M24M24M ::: ::: 30KHZ 30KHZ 30KHZ vsvsvs ::: 57.14HZ 57.14HZ 57.14HZ 设计原理 VGA( 视频图形阵列 ) 作为一种标准的显示接口得到广泛的应用 , 一般有专用芯片，本实验采用 FPGA( 现场可编程门阵列 ) 设计 VGA 接口可以将要显示的数据直接送到显示器，节省了计算机的处理过程，加快了数据的处理速度，节约了硬件成本。显示适配器有多种形式，它可按照所符合的视频显示标准来分类，业界制定了多种显示标准，从最初的 MDA 经历了 CGA ， EGA ， VGA ， XGA,SVGA 等的发展过程。与相应的显示适配器标准相配的显示器也称之为 EGA ， VGA ， XGA 显示器等。实际上显示器的标准主要反映在它们的接口，显示功能和行，场工作频率上。显示器的扫描方式 CRTCRTCRT （1）当栅扫描方式从上向下依次顺序扫描完一场称逐行扫描。一行用行频控制（ hs ） ,

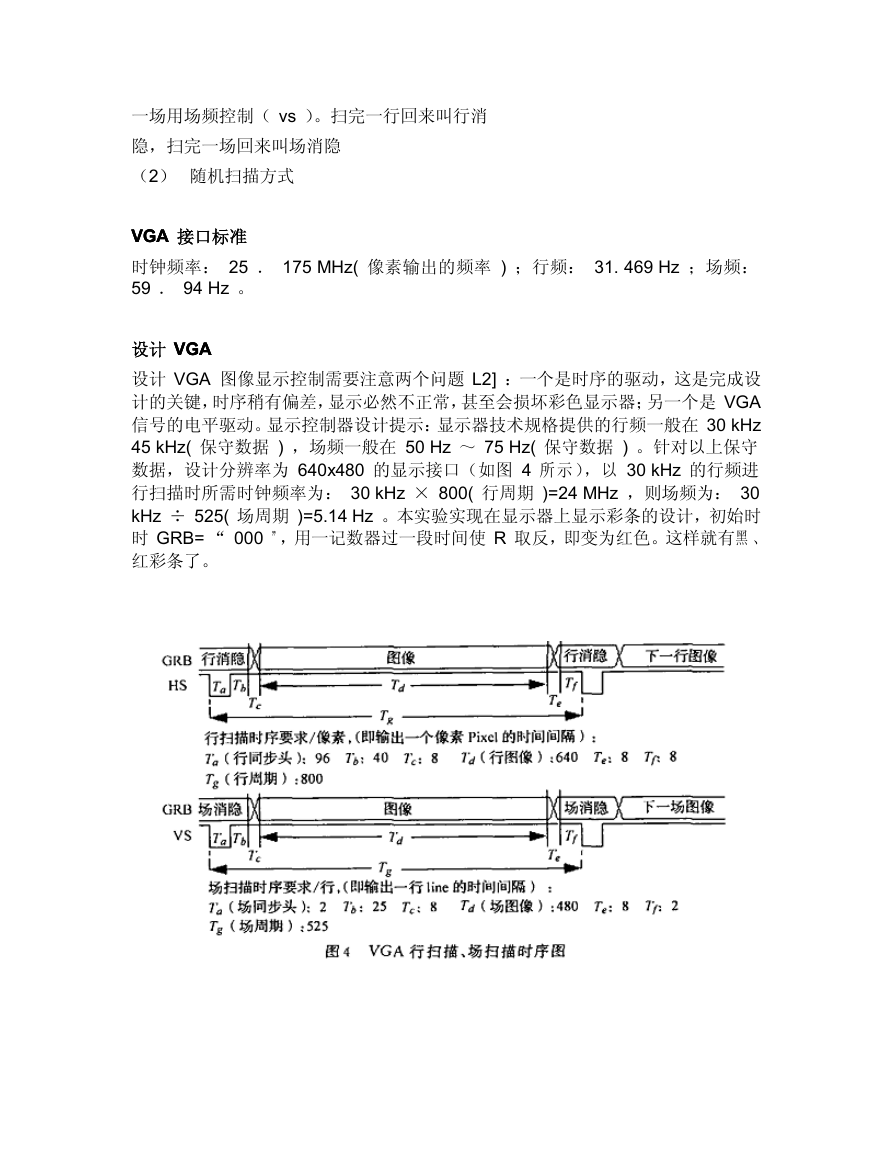

一场用场频控制（ vs ）。扫完一行回来叫行消隐，扫完一场回来叫场消隐（2）随机扫描方式接口标准 VGAVGAVGA 时钟频率： 25 ． 175 MHz( 像素输出的频率 ) ；行频： 31. 469 Hz ；场频： 59 ． 94 Hz 。设计 VGAVGAVGA 设计 VGA 图像显示控制需要注意两个问题 L2] ：一个是时序的驱动，这是完成设计的关键，时序稍有偏差，显示必然不正常，甚至会损坏彩色显示器；另一个是 VGA 信号的电平驱动。显示控制器设计提示：显示器技术规格提供的行频一般在 30 kHz 45 kHz( 保守数据 ) ，场频一般在 50 Hz ～ 75 Hz( 保守数据 ) 。针对以上保守数据，设计分辨率为 640x480 的显示接口（如图 4 所示），以 30 kHz 的行频进行扫描时所需时钟频率为： 30 kHz × 800( 行周期 )=24 MHz ，则场频为： 30 kHz ÷ 525( 场周期 )=5.14 Hz 。本实验实现在显示器上显示彩条的设计，初始时时 GRB= “ 000 ”，用一记数器过一段时间使 R 取反，即变为红色。这样就有黑、红彩条了。

黑蓝红品绿青黄白 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 1 1 0 1 1 1 0 1 R G B 实验验证 111 、仿真时序图 222 、验证平台及芯片 Xilinx Xilinx Xilinx Xilinx 公司的 Xilinx Xilinx Xilinx 下载芯片为： Xilinx Xilinx Project Navigate Project Project Navigate Navigate Sparan2/xsc200 Sparan2/xsc200 Sparan2/xsc200 小结 111 、技术难点显示器显示原理、 VGA 接口原理的理解 222 、设计技巧、不足或改进措施 333 不足：功能单一（彩条显示）改进：添加字符显示、图象显示、图形显示模块参考资料

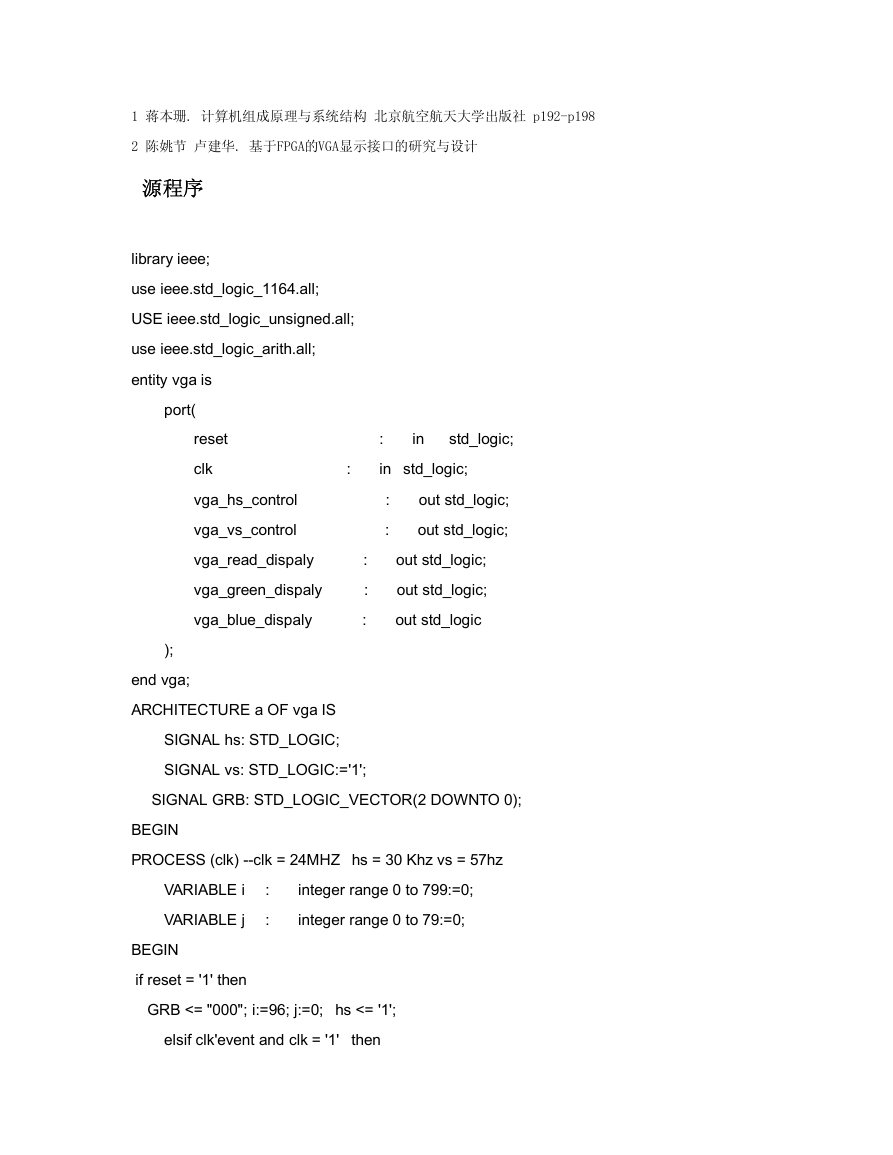

1 蒋本珊. 计算机组成原理与系统结构北京航空航天大学出版社 p192-p198 2 陈姚节卢建华. 基于FPGA的VGA显示接口的研究与设计源程序 library ieee; use ieee.std_logic_1164.all; USE ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; entity vga is port( : reset clk vga_hs_control vga_vs_control vga_read_dispaly vga_green_dispaly vga_blue_dispaly in : in std_logic; : : std_logic; out std_logic; out std_logic; : : : out std_logic; out std_logic; out std_logic ); end vga; ARCHITECTURE a OF vga IS SIGNAL hs: STD_LOGIC; SIGNAL vs: STD_LOGIC:='1'; SIGNAL GRB: STD_LOGIC_VECTOR(2 DOWNTO 0); BEGIN PROCESS (clk) --clk = 24MHZ hs = 30 Khz vs = 57hz VARIABLE i VARIABLE j : : integer range 0 to 799:=0; integer range 0 to 79:=0; BEGIN if reset = '1' then GRB <= "000"; i:=96; j:=0; hs <= '1'; elsif clk'event and clk = '1' then

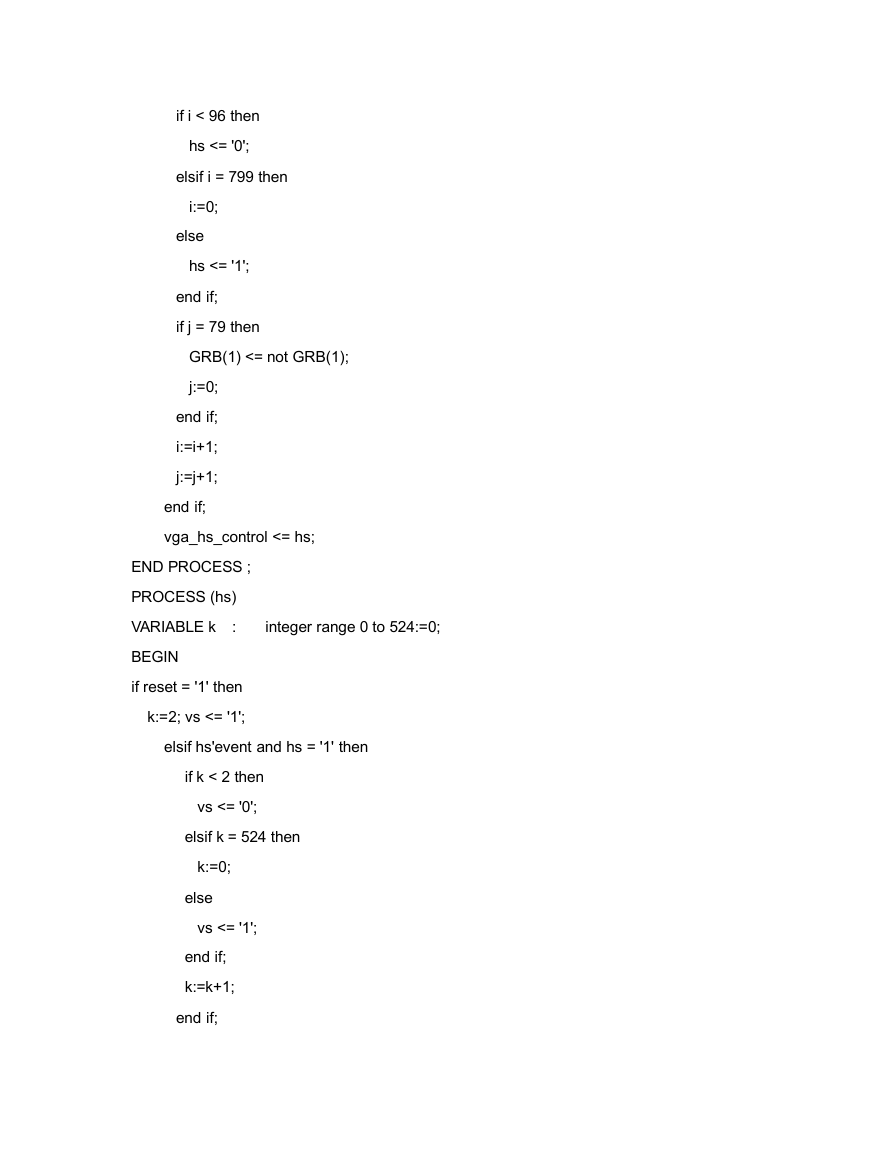

if i < 96 then hs <= '0'; elsif i = 799 then i:=0; else hs <= '1'; end if; if j = 79 then GRB(1) <= not GRB(1); j:=0; end if; i:=i+1; j:=j+1; end if; vga_hs_control <= hs; END PROCESS ; PROCESS (hs) VARIABLE k : BEGIN if reset = '1' then k:=2; vs <= '1'; integer range 0 to 524:=0; elsif hs'event and hs = '1' then if k < 2 then vs <= '0'; elsif k = 524 then k:=0; else vs <= '1'; end if; k:=k+1; end if;

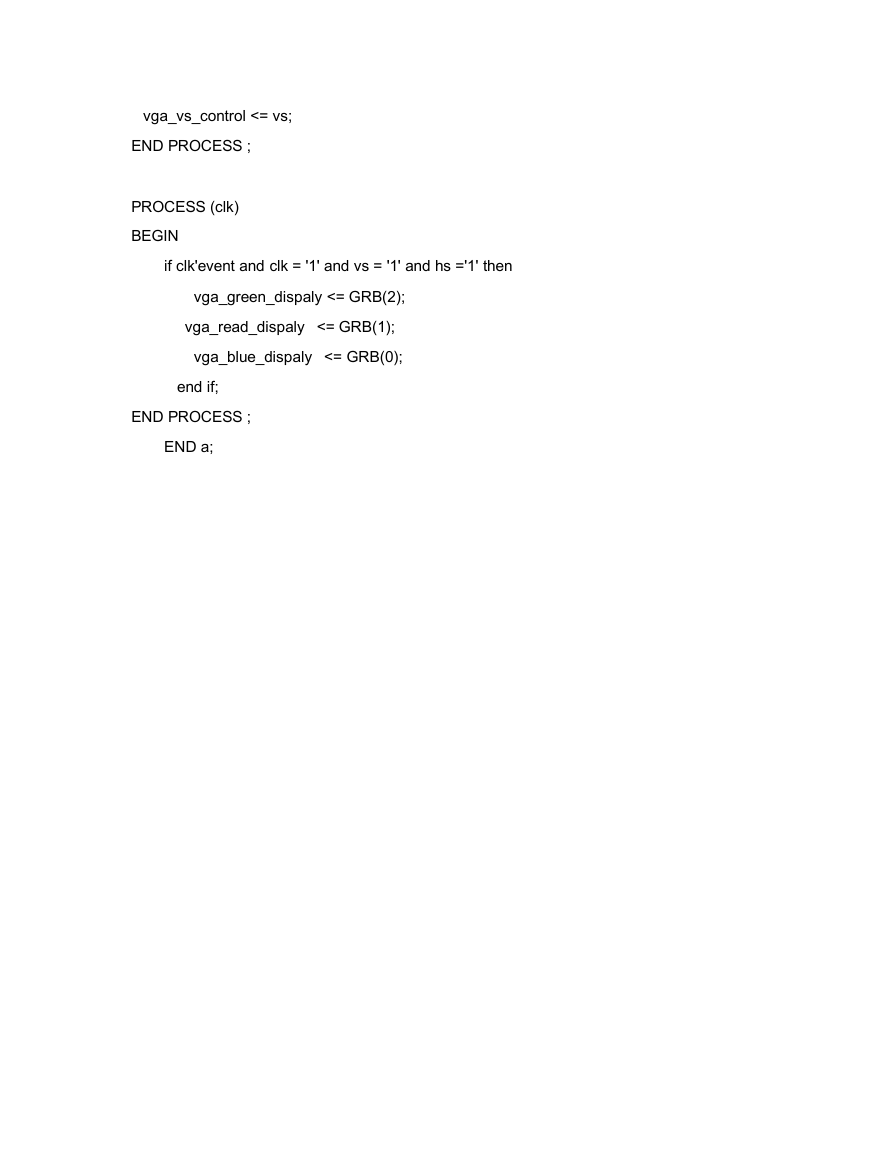

vga_vs_control <= vs; END PROCESS ; PROCESS (clk) BEGIN if clk'event and clk = '1' and vs = '1' and hs ='1' then vga_green_dispaly <= GRB(2); vga_read_dispaly <= GRB(1); vga_blue_dispaly <= GRB(0); end if; END PROCESS ; END a;
