WT3000 高精度功率分析仪操作手册 IM 760301-01C 第5版

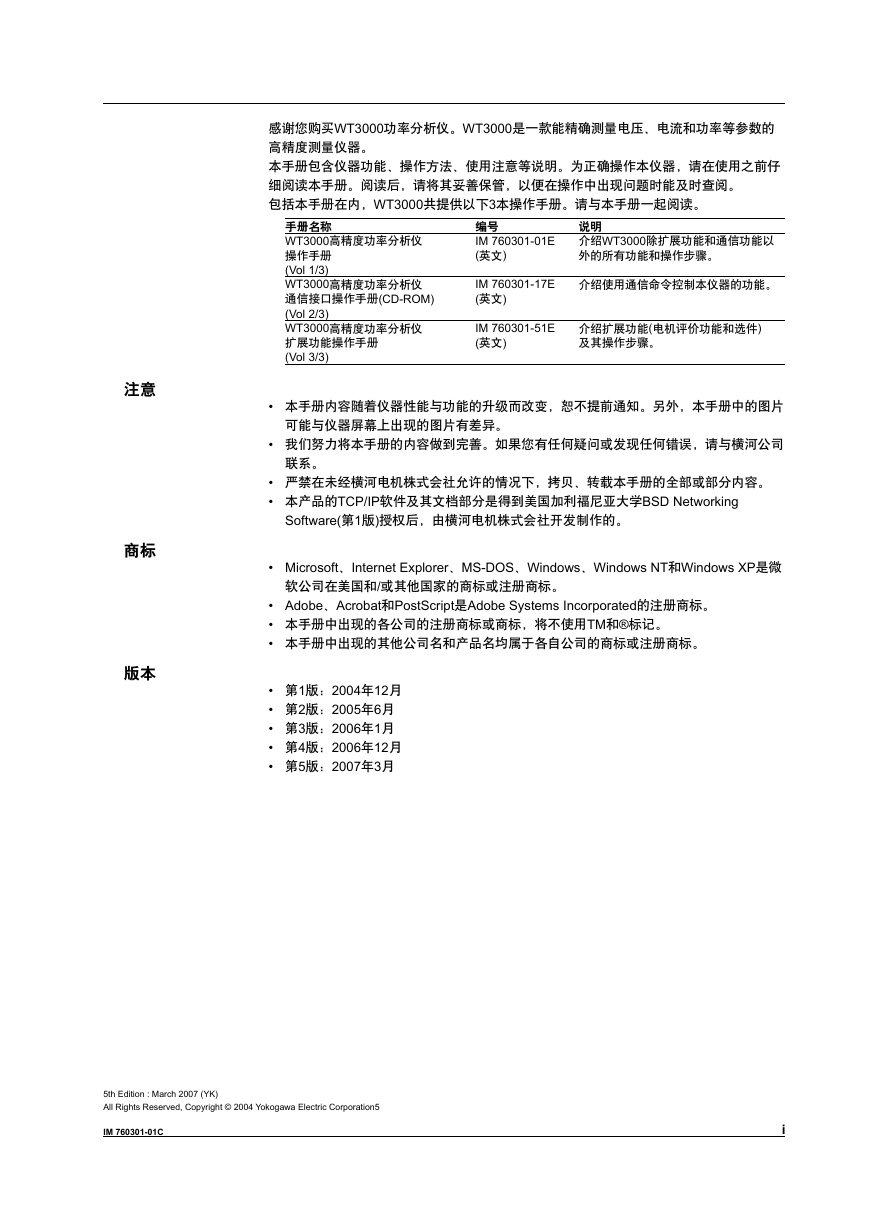

感谢您购买WT3000功率分析仪。WT3000是一款能精确测量电压、电流和功率等参数的高精度测量仪器。本手册包含仪器功能、操作方法、使用注意等说明。为正确操作本仪器，请在使用之前仔细阅读本手册。阅读后，请将其妥善保管，以便在操作中出现问题时能及时查阅。包括本手册在内，WT3000共提供以下3本操作手册。请与本手册一起阅读。手册名称 WT3000高精度功率分析仪操作手册 (Vol 1/3) WT3000高精度功率分析仪通信接口操作手册(CD-ROM) (Vol 2/3) WT3000高精度功率分析仪扩展功能操作手册 (Vol 3/3) 编号 IM 760301-01E 介绍WT3000除扩展功能和通信功能以 (英文) 外的所有功能和操作步骤。说明 IM 760301-17E 介绍使用通信命令控制本仪器的功能。 (英文) IM 760301-51E 介绍扩展功能(电机评价功能和选件) (英文) 及其操作步骤。注意商标版本 • 本手册内容随着仪器性能与功能的升级而改变，恕不提前通知。另外，本手册中的图片可能与仪器屏幕上出现的图片有差异。 • 我们努力将本手册的内容做到完善。如果您有任何疑问或发现任何错误，请与横河公司联系。 • 严禁在未经横河电机株式会社允许的情况下，拷贝、转载本手册的全部或部分内容。 • 本产品的TCP/IP软件及其文档部分是得到美国加利福尼亚大学BSD Networking Software(第1版)授权后，由横河电机株式会社开发制作的。 • Microsoft、Internet Explorer、MS-DOS、Windows、Windows NT和Windows XP是微软公司在美国和/或其他国家的商标或注册商标。 • Adobe、Acrobat和PostScript是Adobe Systems Incorporated的注册商标。 • 本手册中出现的各公司的注册商标或商标，将不使用TM和®标记。 • 本手册中出现的其他公司名和产品名均属于各自公司的商标或注册商标。 • 第1版：2004年12月 • 第2版：2005年6月 • 第3版：2006年1月 • 第4版：2006年12月 • 第5版：2007年3月 5th Edition : March 2007 (YK) All Rights Reserved, Copyright © 2004 Yokogawa Electric Corporation5 IM 760301-01C i

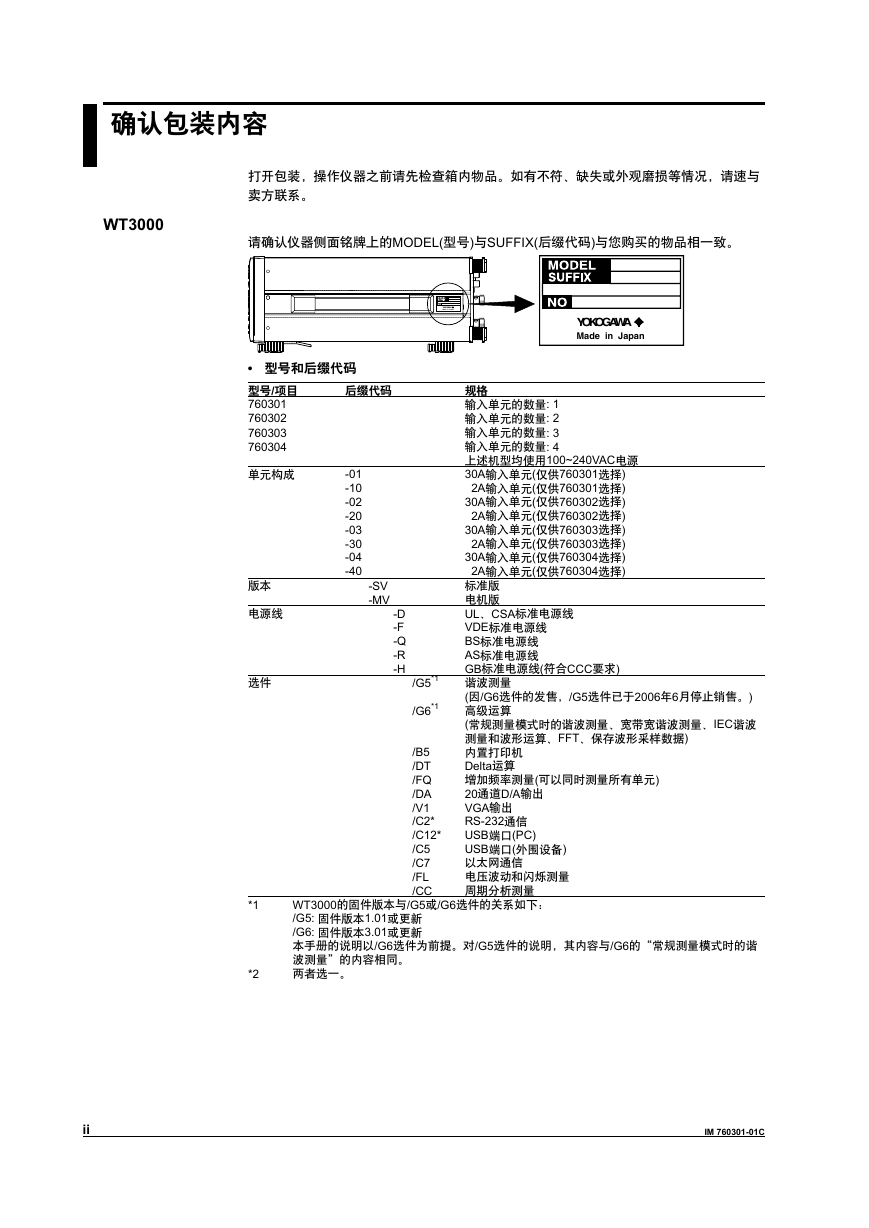

确认包装内容 WT3000 打开包装，操作仪器之前请先检查箱内物品。如有不符、缺失或外观磨损等情况，请速与卖方联系。请确认仪器侧面铭牌上的MODEL(型号)与SUFFIX(后缀代码)与您购买的物品相一致。 YOKOGAWA Made in Japan YOKOGAWA Made in Japan 后缀代码 -01 -10 -02 -20 -03 -30 -04 -40 -SV -MV -D -F -Q -R -H • 型号和后缀代码型号/项目 760301 760302 760303 760304 单元构成版本电源线选件 *1 *2 规格输入单元的数量: 1 输入单元的数量: 2 输入单元的数量: 3 输入单元的数量: 4 上述机型均使用100~240VAC电源 30A输入单元(仅供760301选择) 2A输入单元(仅供760301选择) 30A输入单元(仅供760302选择) 2A输入单元(仅供760302选择) 30A输入单元(仅供760303选择) 2A输入单元(仅供760303选择) 30A输入单元(仅供760304选择) 2A输入单元(仅供760304选择) 标准版电机版 UL、CSA标准电源线 VDE标准电源线 BS标准电源线 AS标准电源线 GB标准电源线(符合CCC要求) 谐波测量 (因/G6选件的发售，/G5选件已于2006年6月停止销售。) 高级运算 (常规测量模式时的谐波测量、宽带宽谐波测量、IEC谐波测量和波形运算、FFT、保存波形采样数据) 内置打印机 Delta运算增加频率测量(可以同时测量所有单元) 20通道D/A输出 VGA输出 RS-232通信 USB端口(PC) USB端口(外围设备) 以太网通信电压波动和闪烁测量周期分析测量 /G5*1 /G6*1 /B5 /DT /FQ /DA /V1 /C2* /C12* /C5 /C7 /FL /CC WT3000的固件版本与/G5或/G6选件的关系如下： /G5: 固件版本1.01或更新 /G6: 固件版本3.01或更新本手册的说明以/G6选件为前提。对/G5选件的说明，其内容与/G6的“常规测量模式时的谐波测量”的内容相同。两者选一。 ii IM 760301-01C

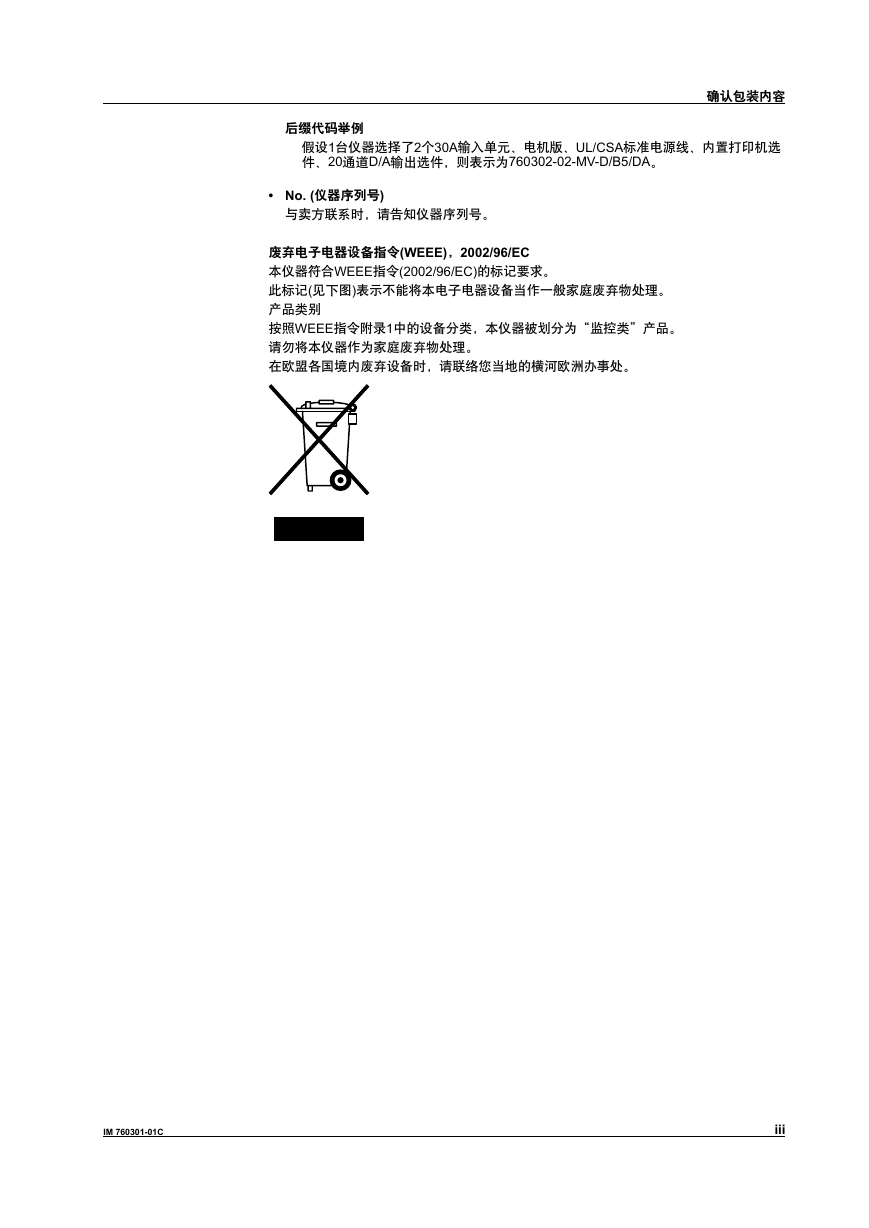

后缀代码举例假设1台仪器选择了2个30A输入单元、电机版、UL/CSA标准电源线、内置打印机选件、20通道D/A输出选件，则表示为760302-02-MV-D/B5/DA。确认包装内容 • No. (仪器序列号) 与卖方联系时，请告知仪器序列号。废弃电子电器设备指令(WEEE)，2002/96/EC 本仪器符合WEEE指令(2002/96/EC)的标记要求。此标记(见下图)表示不能将本电子电器设备当作一般家庭废弃物处理。产品类别按照WEEE指令附录1中的设备分类，本仪器被划分为“监控类”产品。请勿将本仪器作为家庭废弃物处理。在欧盟各国境内废弃设备时，请联络您当地的横河欧洲办事处。 IM 760301-01C iii

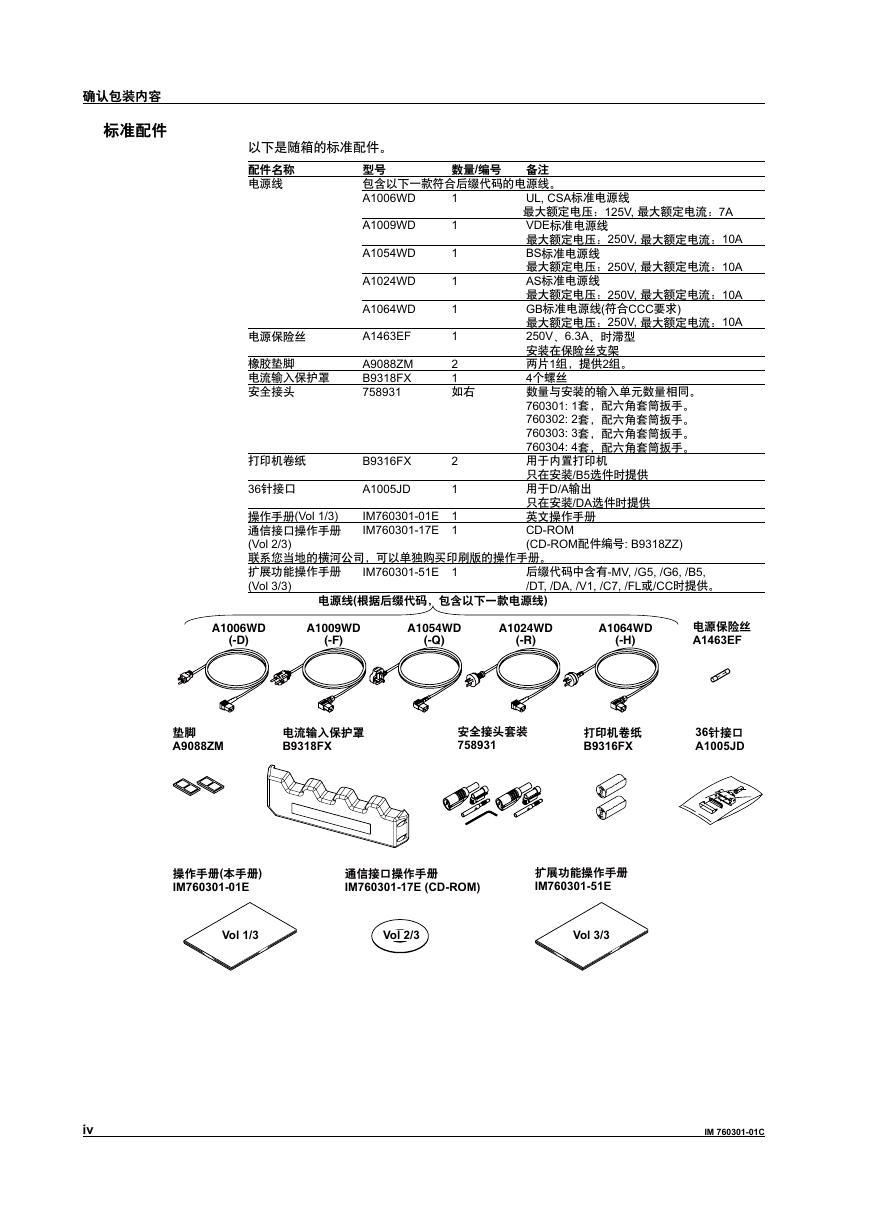

确认包装内容标准配件数量/编号备注 UL, CSA标准电源线以下是随箱的标准配件。型号配件名称包含以下一款符合后缀代码的电源线。电源线 1 A1006WD 最大额定电压：125V, 最大额定电流：7A 1 A1009WD 1 A1054WD 1 A1024WD 1 A1064WD 1 电源保险丝 A1463EF 2 A9088ZM 橡胶垫脚 1 B9318FX 电流输入保护罩如右 758931 安全接头 2 B9316FX 打印机卷纸 1 36针接口 A1005JD IM760301-01E 1 操作手册(Vol 1/3) IM760301-17E 1 通信接口操作手册 (Vol 2/3) 联系您当地的横河公司，可以单独购买印刷版的操作手册。扩展功能操作手册 (Vol 3/3) VDE标准电源线最大额定电压：250V, 最大额定电流：10A BS标准电源线最大额定电压：250V, 最大额定电流：10A AS标准电源线最大额定电压：250V, 最大额定电流：10A GB标准电源线(符合CCC要求) 最大额定电压：250V, 最大额定电流：10A 250V、6.3A、时滞型安装在保险丝支架两片1组，提供2组。 4个螺丝数量与安装的输入单元数量相同。 760301: 1套，配六角套筒扳手。 760302: 2套，配六角套筒扳手。 760303: 3套，配六角套筒扳手。 760304: 4套，配六角套筒扳手。用于内置打印机只在安装/B5选件时提供用于D/A输出只在安装/DA选件时提供英文操作手册 CD-ROM (CD-ROM配件编号: B9318ZZ) IM760301-51E 1 后缀代码中含有-MV, /G5, /G6, /B5, /DT, /DA, /V1, /C7, /FL或/CC时提供。 () A1006WD (-D) A1009WD (-F) A1054WD (-Q) A1024WD (-R) A1064WD (-H) A1463EF A9088ZM B9318FX 758931 B9316FX 36 A1005JD () IM760301-01E IM760301-17E (CD-ROM) IM760301-51E Vol 1/3 Vol 2/3 Vol 3/3 iv IM 760301-01C

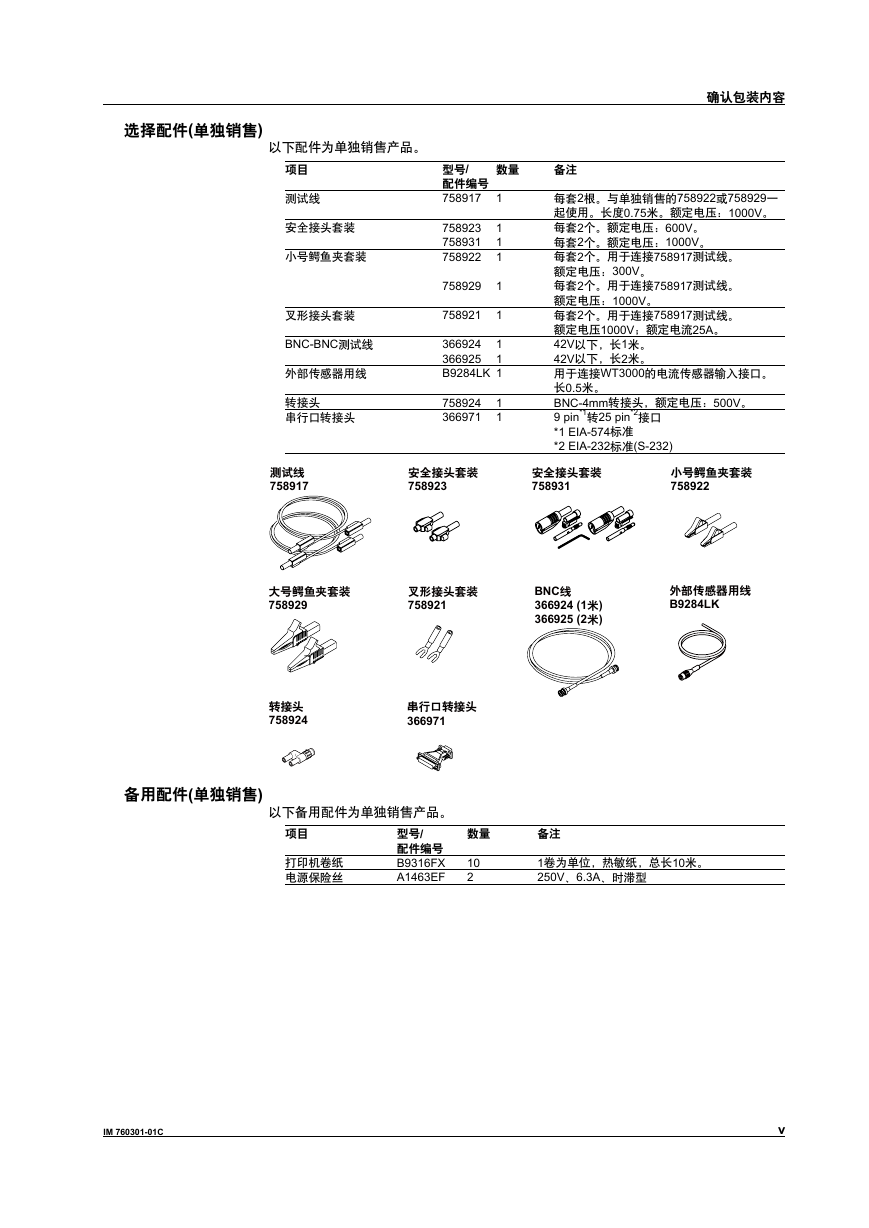

选择配件(单独销售) 以下配件为单独销售产品。项目测试线安全接头套装小号鳄鱼夹套装叉形接头套装 BNC-BNC测试线外部传感器用线转接头串行口转接头确认包装内容备注每套2根。与单独销售的758922或758929一起使用。长度0.75米。额定电压：1000V。每套2个。额定电压：600V。每套2个。额定电压：1000V。每套2个。用于连接758917测试线。额定电压：300V。每套2个。用于连接758917测试线。额定电压：1000V。每套2个。用于连接758917测试线。额定电压1000V；额定电流25A。 42V以下，长1米。 42V以下，长2米。用于连接WT3000的电流传感器输入接口。长0.5米。 BNC-4mm转接头，额定电压：500V。 9 pin*1转25 pin*2接口 *1 EIA-574标准 *2 EIA-232标准(S-232) 数量型号/ 配件编号 758917 1 758923 1 758931 1 758922 1 758929 1 758921 1 366924 1 366925 1 B9284LK 1 758924 1 366971 1 测试线 758917 安全接头套装 758923 安全接头套装 758931 小号鳄鱼夹套装 758922 大号鳄鱼夹套装 758929 叉形接头套装 758921 BNC线 366924 (1米) 366925 (2米) 外部传感器用线 B9284LK 转接头 758924 串行口转接头 366971 备用配件(单独销售) 以下备用配件为单独销售产品。项目打印机卷纸电源保险丝型号/ 配件编号 B9316FX A1463EF 数量 10 2 备注 1卷为单位，热敏纸，总长10米。 250V、6.3A、时滞型 IM 760301-01C v

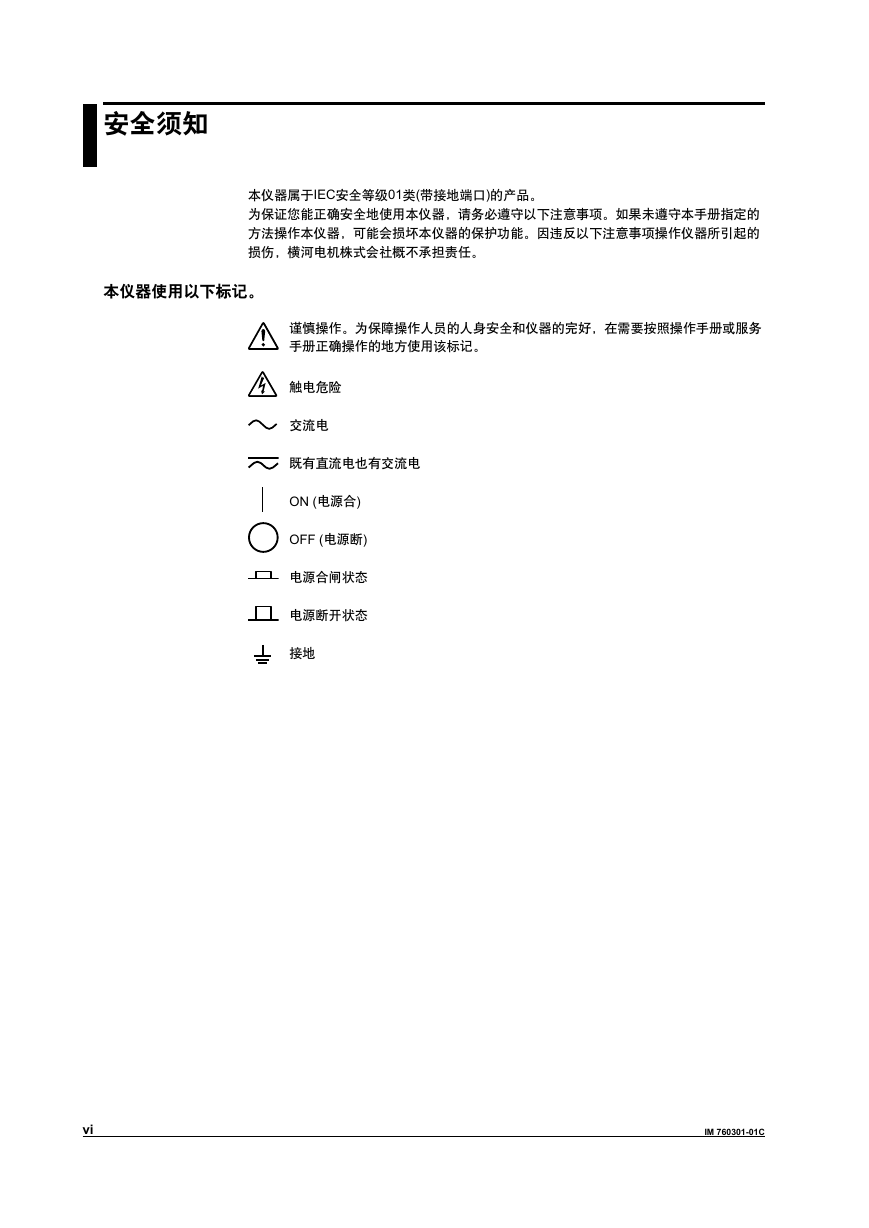

安全须知本仪器属于IEC安全等级01类(带接地端口)的产品。为保证您能正确安全地使用本仪器，请务必遵守以下注意事项。如果未遵守本手册指定的方法操作本仪器，可能会损坏本仪器的保护功能。因违反以下注意事项操作仪器所引起的损伤，横河电机株式会社概不承担责任。本仪器使用以下标记。谨慎操作。为保障操作人员的人身安全和仪器的完好，在需要按照操作手册或服务手册正确操作的地方使用该标记。触电危险交流电既有直流电也有交流电 ON (电源合) OFF (电源断) 电源合闸状态电源断开状态接地 vi IM 760301-01C

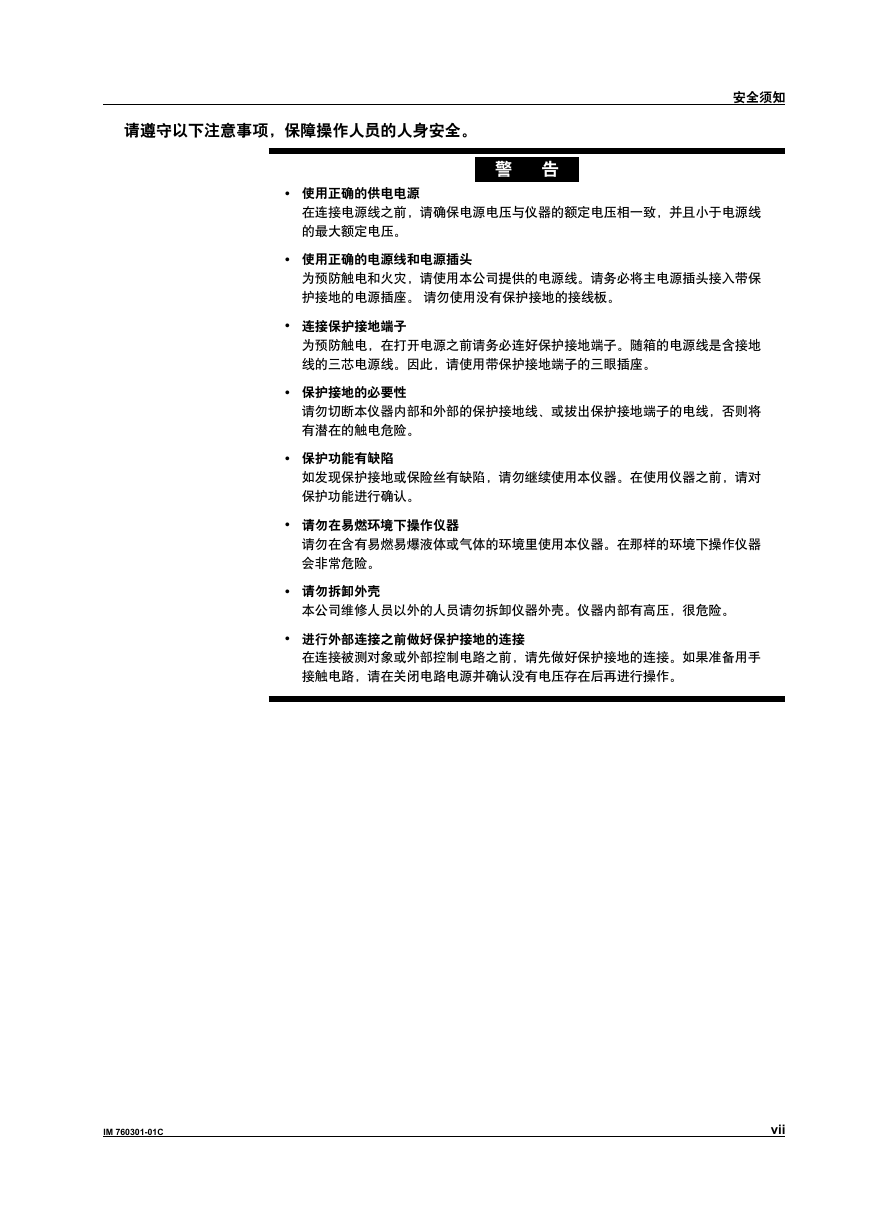

请遵守以下注意事项，保障操作人员的人身安全。警告安全须知 • 使用正确的供电电源在连接电源线之前，请确保电源电压与仪器的额定电压相一致，并且小于电源线的最大额定电压。 • 使用正确的电源线和电源插头为预防触电和火灾，请使用本公司提供的电源线。请务必将主电源插头接入带保护接地的电源插座。请勿使用没有保护接地的接线板。 • 连接保护接地端子为预防触电，在打开电源之前请务必连好保护接地端子。随箱的电源线是含接地线的三芯电源线。因此，请使用带保护接地端子的三眼插座。 • 保护接地的必要性请勿切断本仪器内部和外部的保护接地线、或拔出保护接地端子的电线，否则将有潜在的触电危险。 • 保护功能有缺陷如发现保护接地或保险丝有缺陷，请勿继续使用本仪器。在使用仪器之前，请对保护功能进行确认。 • 请勿在易燃环境下操作仪器请勿在含有易燃易爆液体或气体的环境里使用本仪器。在那样的环境下操作仪器会非常危险。 • 请勿拆卸外壳本公司维修人员以外的人员请勿拆卸仪器外壳。仪器内部有高压，很危险。 • 进行外部连接之前做好保护接地的连接在连接被测对象或外部控制电路之前，请先做好保护接地的连接。如果准备用手接触电路，请在关闭电路电源并确认没有电压存在后再进行操作。 IM 760301-01C vii
