20 2019，55（13） Computer Engineering and Applications 计算机工程与应用基于注意力机制的 CNN-LSTM 模型及其应用李梅 1，2，宁德军 1，郭佳程 1，2 1. 中国科学院上海高等研究院，上海 200120 2. 中国科学院大学，北京 100049 摘要：时序数据存在时序性，并且其短序列的特征存在重要程度差异性。针对时序数据特征，提出一种基于注意力机制的卷积神经网络（CNN）联合长短期记忆网络（LSTM）的神经网络预测模型，融合粗细粒度特征实现准确的时间序列预测。该模型由两部分构成：基于注意力机制的 CNN，在标准 CNN 网络上增加注意力分支，以抽取重要细粒度特征；后端为 LSTM，由细粒度特征抽取潜藏时序规律的粗粒度特征。在真实的热电联产供热数据上的实验表明，该模型比差分整合移动平均自回归、支持向量回归、CNN 以及 LSTM 模型的预测效果更好，对比目前企业将预定量作为预测量的方法，预测缩放误差平均值（MASE）与均方根误差（RMSE）指标分别提升了 89.64%和 61.73%。关键词：注意力机制；卷积神经网络（CNN）；长短期记忆网络（LSTM）；时间序列；负荷预测文献标志码：A 中图分类号：TP391；TK01 doi：10.3778/j.issn.1002-8331.1901-0246 李梅，宁德军，郭佳程 . 基于注意力机制的 CNN-LSTM 模型及其应用 . 计算机工程与应用，2019，55（13）：20-27. LI Mei, NING Dejun, GUO Jiacheng. Attention mechanism- based CNN- LSTM model and its application. Computer Engineering and Applications, 2019, 55（13）：20-27. Attention Mechanism-Based CNN-LSTM Model and Its Application LI Mei1，2, NING Dejun1, GUO Jiacheng1，2 1.Shanghai Advanced Research Institute, Chinese Academy of Sciences, Shanghai 200120, China 2.University of Chinese Academy of Sciences, Beijing 100049, China Abstract：Time series have temporal property, and the characteristics of its short sequences are different in importance. Aiming at the characteristics of time series, a neural network prediction model based on Convolution Neural Network （CNN）and Long Short-Term Memory（LSTM）is proposed, which combines coarse and fine grain features to achieve accurate time series prediction. The model consists of two parts. CNN based on attention mechanism adds attention branch to standard CNN network to extract important fine- grained features. The back end is LSTM, which extracts the coarse-grained features of the hidden time series from fine-grained features. Experiments on real cogeneration heat load dataset demonstrate that the model is better than the autoregressive integrated moving average, support vector regression, CNN and LSTM models. Compared with the pre- determined method currently used by enterprises, the Mean Absolute Scaled Error（MASE）and Root Mean Square Error（RMSE）have been increased by 89.64% and 61.73% respectively. Key words：attention mechanism; Convolution Neural Network（CNN）; Long Short- Term Memory Network（LSTM）; time series; load forecasting 1 引言时间序列一般定义为依据发生时间的前后顺序，排列相同统计指标的数值所形成的有序集合。时序预测具有重要的应用价值，是近年来热门研究课题之一 [1]。时间序列数据[2]具有时序相关性，并且时序特征在时间维度上具有不同重要程度，某些子序列的特征重要程度基金项目：中国科学院战略性先导科技专项（No.XDA06010800）。作者简介：李梅（1993—），女，硕士研究生，研究领域为数据挖掘、智能信息处理，E-mail：limei@sari.ac.cn；宁德军（1972—），男，博士，正高级工程师，研究领域为数据挖掘、软件工程；郭佳程（1995—），男，硕士研究生，研究领域为数据挖掘、区块链。收稿日期：2019-01-17 修回日期：2019-03-11 文章编号：1002-8331（2019）13-0020-08 CNKI 网络出版：2019-04-18, http://kns.cnki.net/kcms/detail/11.2127.tp.20190416.1717.016.html 计算机工程与应用www.ceaj.org

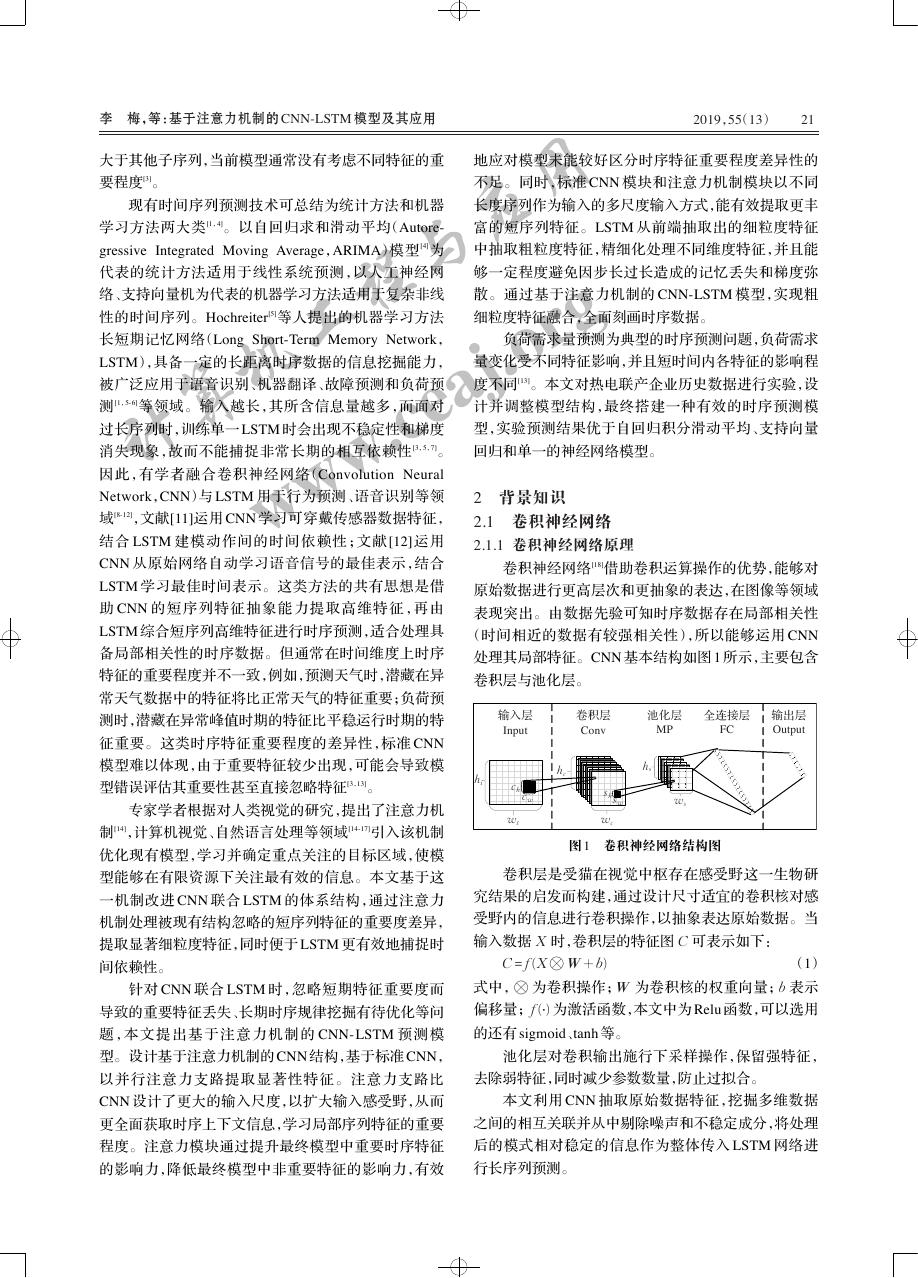

李梅，等：基于注意力机制的 CNN-LSTM 模型及其应用 2019，55（13） 21 大于其他子序列，当前模型通常没有考虑不同特征的重要程度[3]。现有时间序列预测技术可总结为统计方法和机器学习方法两大类 [1，4]。以自回归求和滑动平均（Autore- gressive Integrated Moving Average，ARIMA）模型 [4]为代表的统计方法适用于线性系统预测，以人工神经网络、支持向量机为代表的机器学习方法适用于复杂非线性的时间序列。Hochreiter[5]等人提出的机器学习方法长短期记忆网络（Long Short-Term Memory Network， LSTM），具备一定的长距离时序数据的信息挖掘能力，被广泛应用于语音识别、机器翻译、故障预测和负荷预测 [1，5-6]等领域。输入越长，其所含信息量越多，而面对过长序列时，训练单一 LSTM 时会出现不稳定性和梯度消失现象，故而不能捕捉非常长期的相互依赖性 [3，5，7]。因此，有学者融合卷积神经网络（Convolution Neural Network，CNN）与 LSTM 用于行为预测、语音识别等领域[8-12]，文献[11]运用 CNN 学习可穿戴传感器数据特征，结合 LSTM 建模动作间的时间依赖性；文献[12]运用 CNN 从原始网络自动学习语音信号的最佳表示，结合 LSTM 学习最佳时间表示。这类方法的共有思想是借助 CNN 的短序列特征抽象能力提取高维特征，再由 LSTM 综合短序列高维特征进行时序预测，适合处理具备局部相关性的时序数据。但通常在时间维度上时序特征的重要程度并不一致，例如，预测天气时，潜藏在异常天气数据中的特征将比正常天气的特征重要；负荷预测时，潜藏在异常峰值时期的特征比平稳运行时期的特征重要。这类时序特征重要程度的差异性，标准 CNN 模型难以体现，由于重要特征较少出现，可能会导致模型错误评估其重要性甚至直接忽略特征[3，13]。专家学者根据对人类视觉的研究，提出了注意力机制[14]，计算机视觉、自然语言处理等领域[14-17]引入该机制优化现有模型，学习并确定重点关注的目标区域，使模型能够在有限资源下关注最有效的信息。本文基于这一机制改进 CNN 联合 LSTM 的体系结构，通过注意力机制处理被现有结构忽略的短序列特征的重要度差异，提取显著细粒度特征，同时便于 LSTM 更有效地捕捉时间依赖性。针对 CNN 联合 LSTM 时，忽略短期特征重要度而导致的重要特征丢失、长期时序规律挖掘有待优化等问题，本文提出基于注意力机制的 CNN-LSTM 预测模型。设计基于注意力机制的 CNN 结构，基于标准 CNN，以并行注意力支路提取显著性特征。注意力支路比 CNN 设计了更大的输入尺度，以扩大输入感受野，从而更全面获取时序上下文信息，学习局部序列特征的重要程度。注意力模块通过提升最终模型中重要时序特征的影响力，降低最终模型中非重要特征的影响力，有效地应对模型未能较好区分时序特征重要程度差异性的不足。同时，标准 CNN 模块和注意力机制模块以不同长度序列作为输入的多尺度输入方式，能有效提取更丰富的短序列特征。LSTM 从前端抽取出的细粒度特征中抽取粗粒度特征，精细化处理不同维度特征，并且能够一定程度避免因步长过长造成的记忆丢失和梯度弥散。通过基于注意力机制的 CNN-LSTM 模型，实现粗细粒度特征融合，全面刻画时序数据。负荷需求量预测为典型的时序预测问题，负荷需求量变化受不同特征影响，并且短时间内各特征的影响程度不同[13]。本文对热电联产企业历史数据进行实验，设计并调整模型结构，最终搭建一种有效的时序预测模型，实验预测结果优于自回归积分滑动平均、支持向量回归和单一的神经网络模型。 2 背景知识 2.1 卷积神经网络 2.1.1 卷积神经网络原理卷积神经网络[18]借助卷积运算操作的优势，能够对原始数据进行更高层次和更抽象的表达，在图像等领域表现突出。由数据先验可知时序数据存在局部相关性（时间相近的数据有较强相关性），所以能够运用 CNN 处理其局部特征。CNN 基本结构如图 1 所示，主要包含卷积层与池化层。输入层 Input 卷积层 Conv 池化层全连接层 MP FC 输出层 Output hi ch cw wt hc hs shsw wc ws 图 1 卷积神经网络结构图卷积层是受猫在视觉中枢存在感受野这一生物研究结果的启发而构建，通过设计尺寸适宜的卷积核对感受野内的信息进行卷积操作，以抽象表达原始数据。当输入数据 X 时，卷积层的特征图 C 可表示如下： C = f (X ⊗ W + b) （1）式中，⊗ 为卷积操作；W 为卷积核的权重向量；b 表示偏移量；f (⋅) 为激活函数，本文中为 Relu 函数，可以选用的还有 sigmoid、tanh 等。池化层对卷积输出施行下采样操作，保留强特征，去除弱特征，同时减少参数数量，防止过拟合。本文利用 CNN 抽取原始数据特征，挖掘多维数据之间的相互关联并从中剔除噪声和不稳定成分，将处理后的模式相对稳定的信息作为整体传入 LSTM 网络进行长序列预测。计算机工程与应用www.ceaj.org

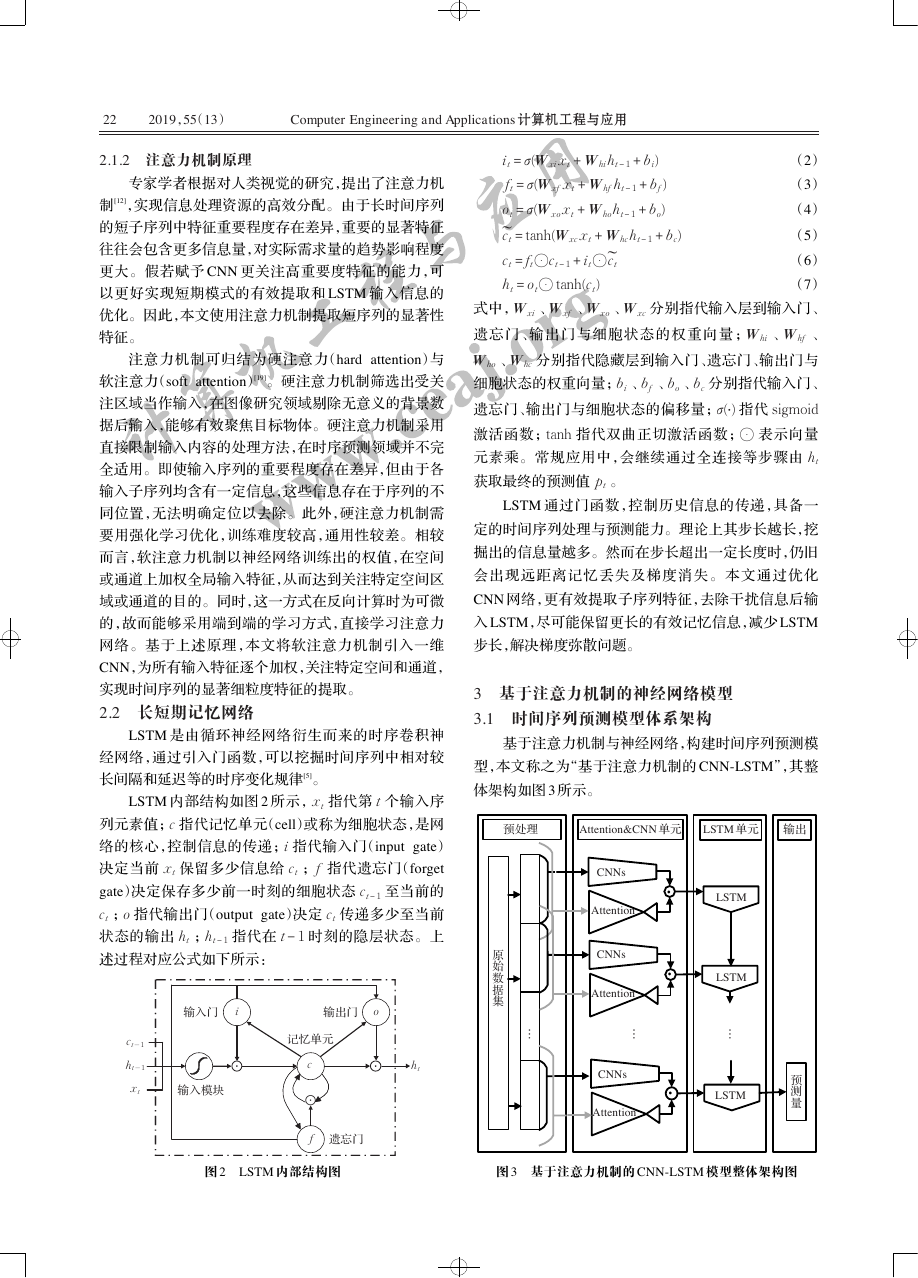

22 2019，55（13） Computer Engineering and Applications 计算机工程与应用 2.1.2 注意力机制原理专家学者根据对人类视觉的研究，提出了注意力机制[12]，实现信息处理资源的高效分配。由于长时间序列的短子序列中特征重要程度存在差异，重要的显著特征往往会包含更多信息量，对实际需求量的趋势影响程度更大。假若赋予 CNN 更关注高重要度特征的能力，可以更好实现短期模式的有效提取和 LSTM 输入信息的优化。因此，本文使用注意力机制提取短序列的显著性特征。注意力机制可归结为硬注意力（hard attention）与软注意力（soft attention）[19]。硬注意力机制筛选出受关注区域当作输入，在图像研究领域剔除无意义的背景数据后输入，能够有效聚焦目标物体。硬注意力机制采用直接限制输入内容的处理方法，在时序预测领域并不完全适用。即使输入序列的重要程度存在差异，但由于各输入子序列均含有一定信息，这些信息存在于序列的不同位置，无法明确定位以去除。此外，硬注意力机制需要用强化学习优化，训练难度较高，通用性较差。相较而言，软注意力机制以神经网络训练出的权值，在空间或通道上加权全局输入特征，从而达到关注特定空间区域或通道的目的。同时，这一方式在反向计算时为可微的，故而能够采用端到端的学习方式，直接学习注意力网络。基于上述原理，本文将软注意力机制引入一维 CNN，为所有输入特征逐个加权，关注特定空间和通道，实现时间序列的显著细粒度特征的提取。 2.2 长短期记忆网络 LSTM 是由循环神经网络衍生而来的时序卷积神经网络，通过引入门函数，可以挖掘时间序列中相对较长间隔和延迟等的时序变化规律[5]。 LSTM 内部结构如图 2 所示，xt 指代第 t 个输入序列元素值；c 指代记忆单元（cell）或称为细胞状态，是网络的核心，控制信息的传递；i 指代输入门（input gate）决定当前 xt 保留多少信息给 ct ；f 指代遗忘门（forget gate）决定保存多少前一时刻的细胞状态 ct - 1 至当前的 ct ；o 指代输出门（output gate）决定 ct 传递多少至当前状态的输出 ht ；ht - 1 指代在 t - 1 时刻的隐层状态。上述过程对应公式如下所示：输入门 i 输出门 o ct - 1 ht - 1 xt 输入模块记忆单元 c ht f 遗忘门（2）（3） it = σ(Wxi xt + Whiht - 1 + bi) ft = σ(Wxf xt + Whf ht - 1 + bf ) ot = σ(Wxo xt + Whoht - 1 + bo) ~ct = tanh(Wxc xt + Whcht - 1 + bc) ct = ft⊙ct - 1 + it⊙~ct ht = ot⊙ tanh(ct) （4）（5）（6）（7）式中，Wxi 、Wxf 、Wxo 、Wxc 分别指代输入层到输入门、遗忘门、输出门与细胞状态的权重向量；Whi 、Whf 、 Who 、Whc 分别指代隐藏层到输入门、遗忘门、输出门与细胞状态的权重向量；bi 、bf 、bo 、bc 分别指代输入门、遗忘门、输出门与细胞状态的偏移量；σ(⋅) 指代 sigmoid 激活函数；tanh 指代双曲正切激活函数；⊙ 表示向量元素乘。常规应用中，会继续通过全连接等步骤由 ht 获取最终的预测值 pt 。 LSTM 通过门函数，控制历史信息的传递，具备一定的时间序列处理与预测能力。理论上其步长越长，挖掘出的信息量越多。然而在步长超出一定长度时，仍旧会出现远距离记忆丢失及梯度消失。本文通过优化 CNN 网络，更有效提取子序列特征，去除干扰信息后输入 LSTM，尽可能保留更长的有效记忆信息，减少 LSTM 步长，解决梯度弥散问题。 3 基于注意力机制的神经网络模型 3.1 时间序列预测模型体系架构基于注意力机制与神经网络，构建时间序列预测模型，本文称之为“基于注意力机制的 CNN-LSTM”，其整体架构如图 3 所示。预处理 Attention&CNN 单元 LSTM 单元输出 CNNs Attention CNNs Attention LSTM LSTM 原始数据集 … … … CNNs Attention LSTM 预测量图 2 LSTM 内部结构图图 3 基于注意力机制的 CNN-LSTM 模型整体架构图计算机工程与应用www.ceaj.org···

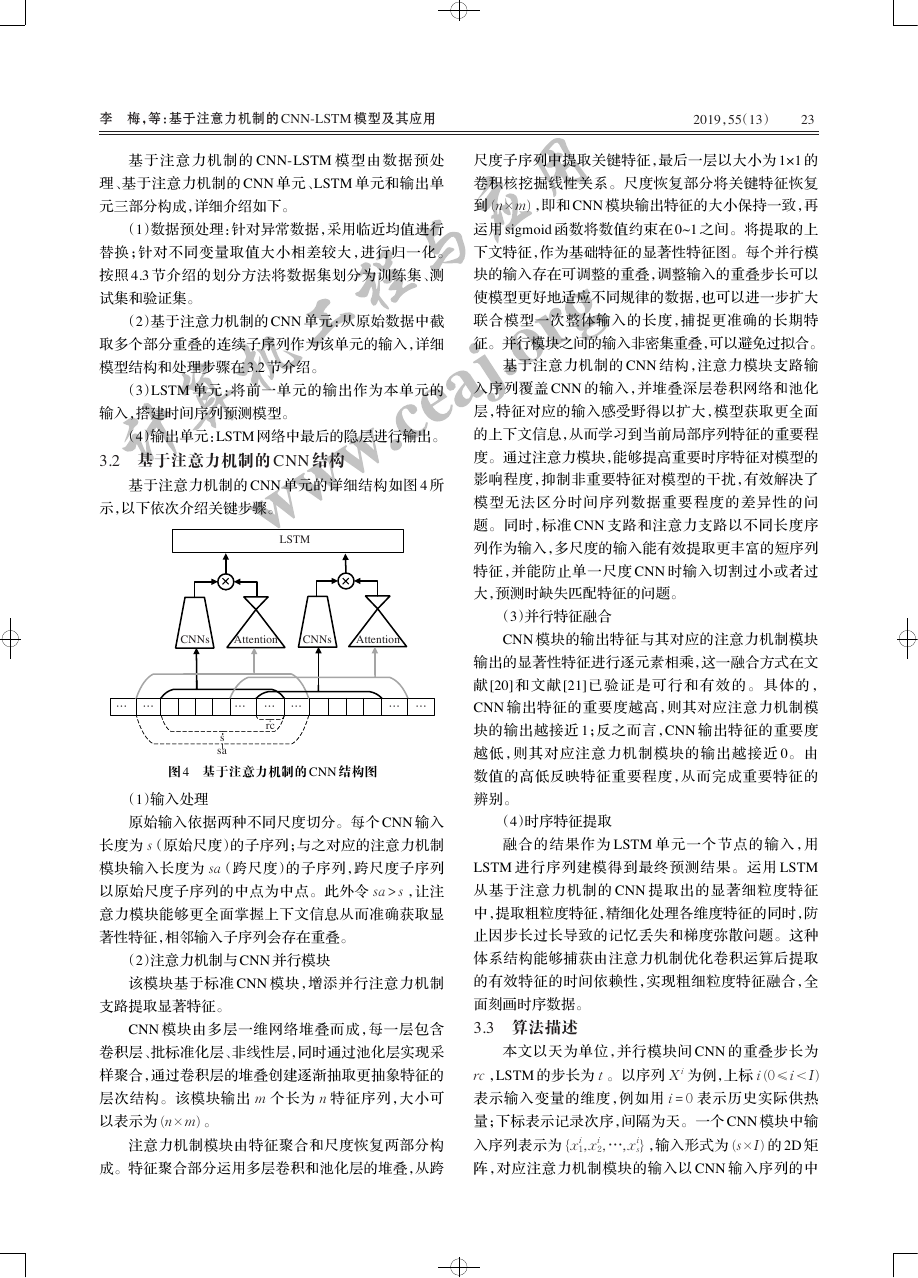

李梅，等：基于注意力机制的 CNN-LSTM 模型及其应用 2019，55（13） 23 基于注意力机制的 CNN-LSTM 模型由数据预处理、基于注意力机制的 CNN 单元、LSTM 单元和输出单元三部分构成，详细介绍如下。（1）数据预处理：针对异常数据，采用临近均值进行替换；针对不同变量取值大小相差较大，进行归一化。按照 4.3 节介绍的划分方法将数据集划分为训练集、测试集和验证集。（2）基于注意力机制的 CNN 单元：从原始数据中截取多个部分重叠的连续子序列作为该单元的输入，详细模型结构和处理步骤在 3.2 节介绍。（3）LSTM 单元：将前一单元的输出作为本单元的输入，搭建时间序列预测模型。（4）输出单元：LSTM 网络中最后的隐层进行输出。 3.2 基于注意力机制的 CNN 结构基于注意力机制的 CNN 单元的详细结构如图 4 所示，以下依次介绍关键步骤。 LSTM CNNs Attention CNNs Attention … … … … … … … rc s sa 图 4 基于注意力机制的 CNN 结构图（1）输入处理原始输入依据两种不同尺度切分。每个 CNN 输入长度为 s（原始尺度）的子序列；与之对应的注意力机制模块输入长度为 sa（跨尺度）的子序列，跨尺度子序列以原始尺度子序列的中点为中点。此外令 sa > s ，让注意力模块能够更全面掌握上下文信息从而准确获取显著性特征，相邻输入子序列会存在重叠。（2）注意力机制与 CNN 并行模块该模块基于标准 CNN 模块，增添并行注意力机制支路提取显著特征。 CNN 模块由多层一维网络堆叠而成，每一层包含卷积层、批标准化层、非线性层，同时通过池化层实现采样聚合，通过卷积层的堆叠创建逐渐抽取更抽象特征的层次结构。该模块输出 m 个长为 n 特征序列，大小可以表示为 (n × m) 。注意力机制模块由特征聚合和尺度恢复两部分构成。特征聚合部分运用多层卷积和池化层的堆叠，从跨尺度子序列中提取关键特征，最后一层以大小为 1×1 的卷积核挖掘线性关系。尺度恢复部分将关键特征恢复到 (n × m) ，即和 CNN 模块输出特征的大小保持一致，再运用 sigmoid 函数将数值约束在 0~1 之间。将提取的上下文特征，作为基础特征的显著性特征图。每个并行模块的输入存在可调整的重叠，调整输入的重叠步长可以使模型更好地适应不同规律的数据，也可以进一步扩大联合模型一次整体输入的长度，捕捉更准确的长期特征。并行模块之间的输入非密集重叠，可以避免过拟合。基于注意力机制的 CNN 结构，注意力模块支路输入序列覆盖 CNN 的输入，并堆叠深层卷积网络和池化层，特征对应的输入感受野得以扩大，模型获取更全面的上下文信息，从而学习到当前局部序列特征的重要程度。通过注意力模块，能够提高重要时序特征对模型的影响程度，抑制非重要特征对模型的干扰，有效解决了模型无法区分时间序列数据重要程度的差异性的问题。同时，标准 CNN 支路和注意力支路以不同长度序列作为输入，多尺度的输入能有效提取更丰富的短序列特征，并能防止单一尺度 CNN 时输入切割过小或者过大，预测时缺失匹配特征的问题。（3）并行特征融合 CNN 模块的输出特征与其对应的注意力机制模块输出的显著性特征进行逐元素相乘，这一融合方式在文献 [20]和文献 [21]已验证是可行和有效的。具体的， CNN 输出特征的重要度越高，则其对应注意力机制模块的输出越接近 1；反之而言，CNN 输出特征的重要度越低，则其对应注意力机制模块的输出越接近 0。由数值的高低反映特征重要程度，从而完成重要特征的辨别。（4）时序特征提取融合的结果作为 LSTM 单元一个节点的输入，用 LSTM 进行序列建模得到最终预测结果。运用 LSTM 从基于注意力机制的 CNN 提取出的显著细粒度特征中，提取粗粒度特征，精细化处理各维度特征的同时，防止因步长过长导致的记忆丢失和梯度弥散问题。这种体系结构能够捕获由注意力机制优化卷积运算后提取的有效特征的时间依赖性，实现粗细粒度特征融合，全面刻画时序数据。 3.3 算法描述本文以天为单位，并行模块间 CNN 的重叠步长为 rc ，LSTM 的步长为 t 。以序列 X i 为例，上标 i (0 ≤ i < I) 表示输入变量的维度，例如用 i = 0 表示历史实际供热量；下标表示记录次序，间隔为天。一个 CNN 模块中输入序列表示为 {xi s} ，输入形式为 (s × I) 的 2D 矩阵，对应注意力机制模块的输入以 CNN 输入序列的中 2,…,xi 1,xi 计算机工程与应用www.ceaj.org

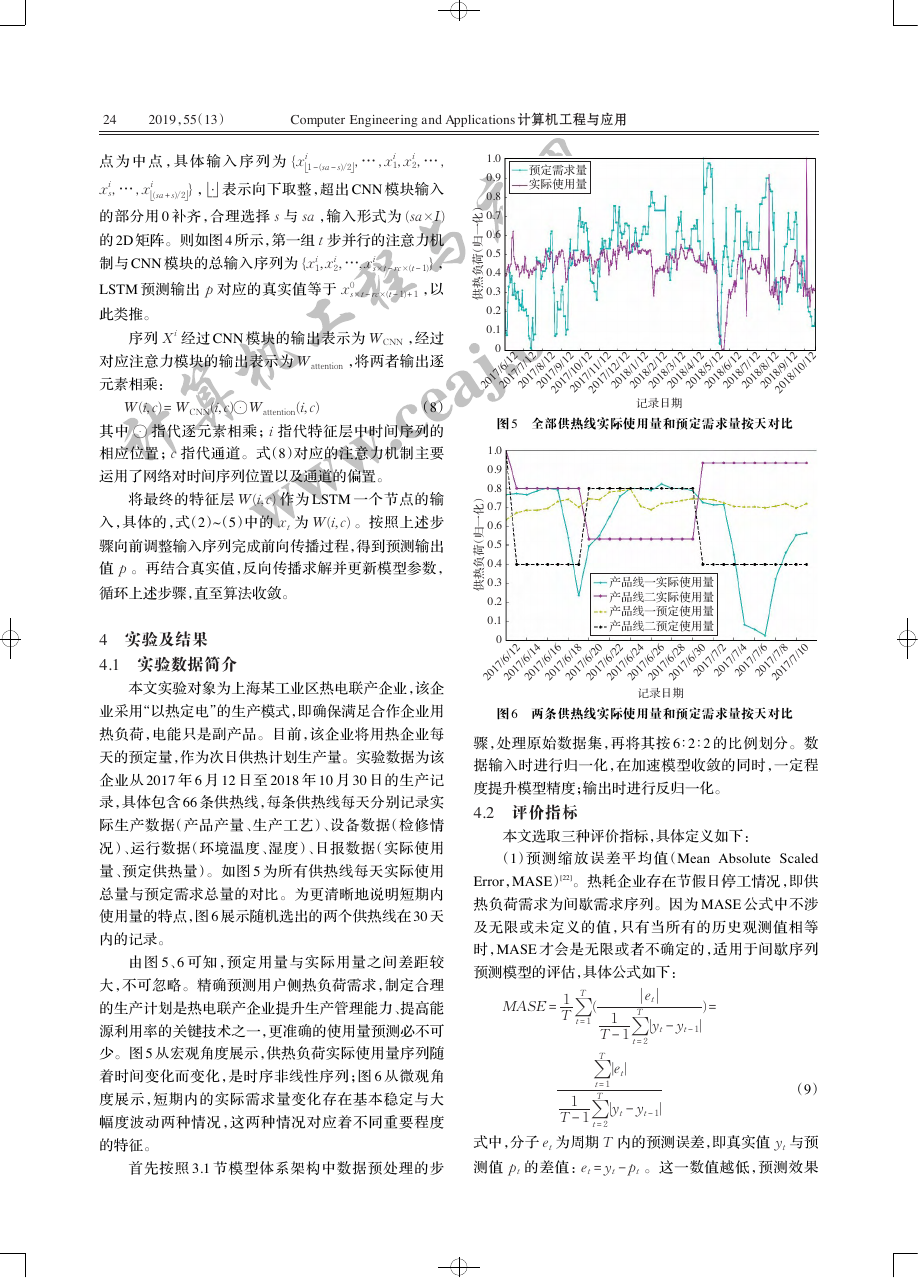

24 2019，55（13） Computer Engineering and Applications 计算机工程与应用预定需求量实际使用量）化一归（荷负热供）化一归（荷负热供 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 û û 1,xi 点为中点，具体输入序列为 {xi 1 -(sa - s)/2,…,xi 2,…, ë xi s,…,xi (sa + s)/2 } ，ëû· 表示向下取整，超出 CNN 模块输入 ë 的部分用 0 补齐，合理选择 s 与 sa ，输入形式为 (sa × I) 的 2D 矩阵。则如图 4 所示，第一组 t 步并行的注意力机制与 CNN 模块的总输入序列为 {xi s × t - rc × (t - 1)} ， LSTM 预测输出 p 对应的真实值等于 x0 s × t - rc × (t - 1) + 1 ，以此类推。 2,…,xi 1,xi 序列 X i 经过 CNN 模块的输出表示为 WCNN ，经过对应注意力模块的输出表示为 Wattention ，将两者输出逐元素相乘： W(i,c) = WCNN(i,c)⊙Wattention(i,c) （8）其中 ⊙ 指代逐元素相乘；i 指代特征层中时间序列的相应位置；c 指代通道。式（8）对应的注意力机制主要运用了网络对时间序列位置以及通道的偏置。将最终的特征层 W(i,c) 作为 LSTM 一个节点的输入，具体的，式（2）~（5）中的 xt 为 W(i,c) 。按照上述步骤向前调整输入序列完成前向传播过程，得到预测输出值 p 。再结合真实值，反向传播求解并更新模型参数，循环上述步骤，直至算法收敛。 4 实验及结果 4.1 实验数据简介本文实验对象为上海某工业区热电联产企业，该企业采用“以热定电”的生产模式，即确保满足合作企业用热负荷，电能只是副产品。目前，该企业将用热企业每天的预定量，作为次日供热计划生产量。实验数据为该企业从 2017 年 6 月 12 日至 2018 年 10 月 30 日的生产记录，具体包含 66 条供热线，每条供热线每天分别记录实际生产数据（产品产量、生产工艺）、设备数据（检修情况）、运行数据（环境温度、湿度）、日报数据（实际使用量、预定供热量）。如图 5 为所有供热线每天实际使用总量与预定需求总量的对比。为更清晰地说明短期内使用量的特点，图 6 展示随机选出的两个供热线在 30 天内的记录。由图 5、6 可知，预定用量与实际用量之间差距较大，不可忽略。精确预测用户侧热负荷需求，制定合理的生产计划是热电联产企业提升生产管理能力、提高能源利用率的关键技术之一，更准确的使用量预测必不可少。图 5 从宏观角度展示，供热负荷实际使用量序列随着时间变化而变化，是时序非线性序列；图 6 从微观角度展示，短期内的实际需求量变化存在基本稳定与大幅度波动两种情况，这两种情况对应着不同重要程度的特征。首先按照 3.1 节模型体系架构中数据预处理的步 2018/4/12 2017/6/12 2017/7/12 2017/9/12 2017/10/12 2017/11/12 2018/1/12 2018/2/12 2018/3/12 2018/5/12 2018/6/12 2018/7/12 2018/10/12 2018/8/12 2017/12/12 2017/8/12 2018/9/12 记录日期图 5 全部供热线实际使用量和预定需求量按天对比产品线一实际使用量产品线二实际使用量产品线一预定使用量产品线二预定使用量 2017/7/2 2017/6/16 2017/6/14 2017/6/18 2017/6/20 2017/6/24 2017/6/26 2017/6/28 2017/6/30 2017/6/22 2017/6/12 2017/7/4 2017/7/6 2017/7/8 2017/7/10 记录日期图 6 两条供热线实际使用量和预定需求量按天对比骤，处理原始数据集，再将其按 6∶2∶2 的比例划分。数据输入时进行归一化，在加速模型收敛的同时，一定程度提升模型精度；输出时进行反归一化。 4.2 评价指标本文选取三种评价指标，具体定义如下：（1）预测缩放误差平均值（Mean Absolute Scaled Error，MASE）[22]。热耗企业存在节假日停工情况，即供热负荷需求为间歇需求序列。因为 MASE 公式中不涉及无限或未定义的值，只有当所有的历史观测值相等时，MASE 才会是无限或者不确定的，适用于间歇序列预测模型的评估，具体公式如下： MASE = 1 T T ( t = 1 T ∑ | |et T - 1∑ 1 |yt - yt - 1| ∑ |et| T - 1∑ 1 |yt - yt - 1| t = 1 T t = 2 T t = 2 ) = （9）式中，分子 et 为周期 T 内的预测误差，即真实值 yt 与预测值 pt 的差值：et = yt - pt 。这一数值越低，预测效果计算机工程与应用www.ceaj.org

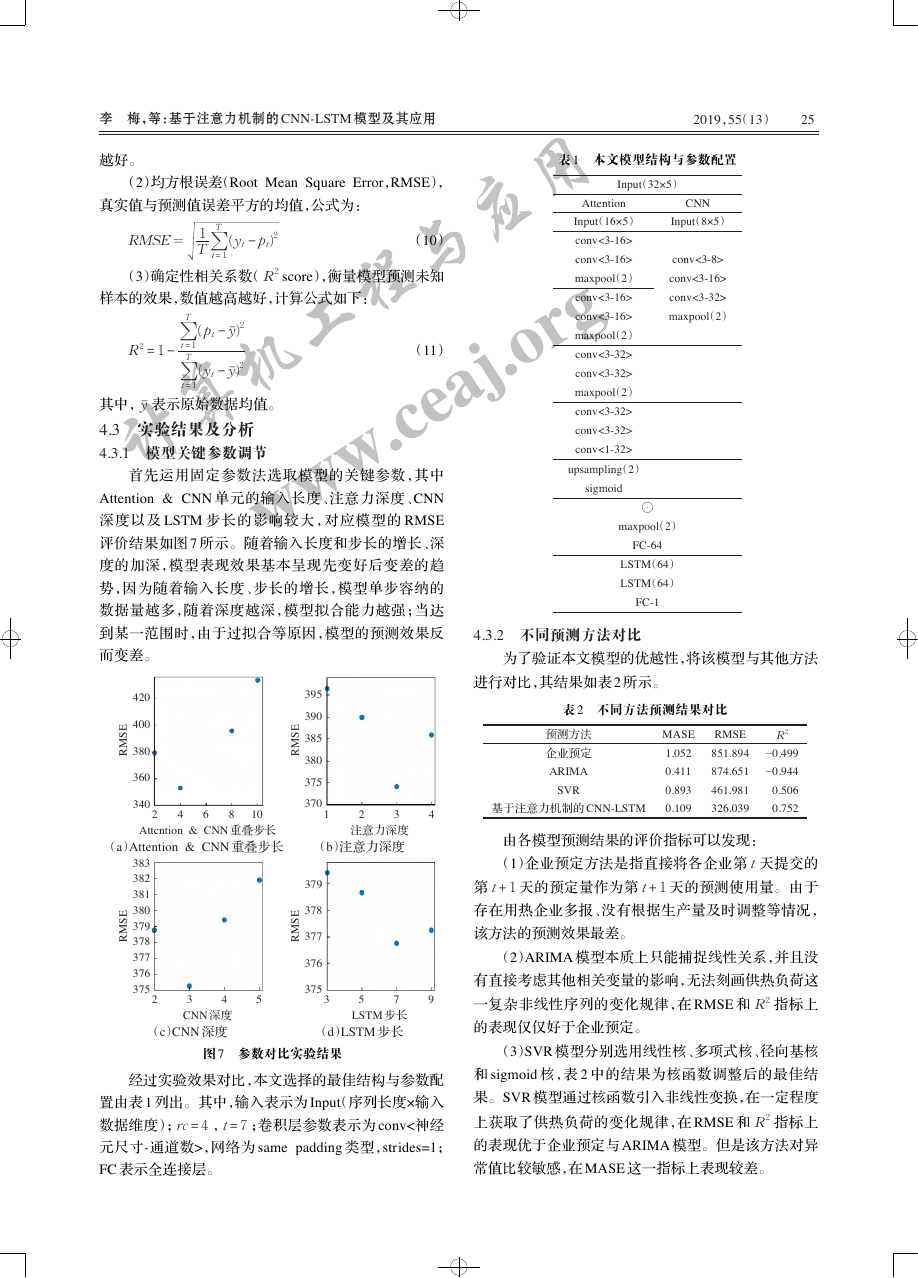

李梅，等：基于注意力机制的 CNN-LSTM 模型及其应用 2019，55（13） 25 越好。（2）均方根误差（Root Mean Square Error，RMSE），真实值与预测值误差平方的均值，公式为： RMSE = 1 T T ∑ t = 1 (yt - pt)2 （10）（3）确定性相关系数（ R2 score），衡量模型预测未知样本的效果，数值越高越好，计算公式如下： R2 = 1 - T ∑ ∑ t = 1 T t = 1 (pt - yˉ)2 (yt - yˉ)2 （11）其中，yˉ 表示原始数据均值。 4.3 实验结果及分析 4.3.1 模型关键参数调节首先运用固定参数法选取模型的关键参数，其中 Attention & CNN 单元的输入长度、注意力深度、CNN 深度以及 LSTM 步长的影响较大，对应模型的 RMSE 评价结果如图 7 所示。随着输入长度和步长的增长、深度的加深，模型表现效果基本呈现先变好后变差的趋势，因为随着输入长度、步长的增长，模型单步容纳的数据量越多，随着深度越深，模型拟合能力越强；当达到某一范围时，由于过拟合等原因，模型的预测效果反而变差。表 1 本文模型结构与参数配置 Input（32×5） CNN Input（8×5） conv<3-8> conv<3-16> conv<3-32> maxpool（2） Attention Input（16×5） conv<3-16> conv<3-16> maxpool（2） conv<3-16> conv<3-16> maxpool（2） conv<3-32> conv<3-32> maxpool（2） conv<3-32> conv<3-32> conv<1-32> upsampling（2） sigmoid ⊙ maxpool（2） FC-64 LSTM（64） LSTM（64） FC-1 4.3.2 不同预测方法对比为了验证本文模型的优越性，将该模型与其他方法进行对比，其结果如表 2 所示。表 2 不同方法预测结果对比 E S M R 420 400 380 360 340 2 4 6 8 10 E S M R 395 390 385 380 375 370 预测方法企业预定 ARIMA SVR 1 2 3 4 基于注意力机制的 CNN-LSTM MASE 1.052 0.411 0.893 0.109 RMSE 851.894 874.651 461.981 326.039 R2 −0.499 −0.944 0.506 0.752 Attcntion & CNN 重叠步长（a）Attention & CNN 重叠步长注意力深度（b）注意力深度 E S M R 383 382 381 380 379 378 377 376 375 2 3 4 CNN 深度（c）CNN 深度 5 379 378 377 376 E S M R 375 7 3 5 LSTM 步长（d）LSTM 步长 9 图 7 参数对比实验结果经过实验效果对比，本文选择的最佳结构与参数配置由表 1 列出。其中，输入表示为 Input（序列长度×输入数据维度）；rc = 4 ，t = 7 ；卷积层参数表示为 conv<神经元尺寸-通道数>，网络为 same padding 类型，strides=1； FC 表示全连接层。由各模型预测结果的评价指标可以发现：（1）企业预定方法是指直接将各企业第 t 天提交的第 t + 1 天的预定量作为第 t + 1 天的预测使用量。由于存在用热企业多报、没有根据生产量及时调整等情况，该方法的预测效果最差。（2）ARIMA 模型本质上只能捕捉线性关系，并且没有直接考虑其他相关变量的影响，无法刻画供热负荷这一复杂非线性序列的变化规律，在 RMSE 和 R2 指标上的表现仅仅好于企业预定。（3）SVR 模型分别选用线性核、多项式核、径向基核和 sigmoid 核，表 2 中的结果为核函数调整后的最佳结果。SVR 模型通过核函数引入非线性变换，在一定程度上获取了供热负荷的变化规律，在 RMSE 和 R2 指标上的表现优于企业预定与 ARIMA 模型。但是该方法对异常值比较敏感，在 MASE 这一指标上表现较差。计算机工程与应用www.ceaj.org

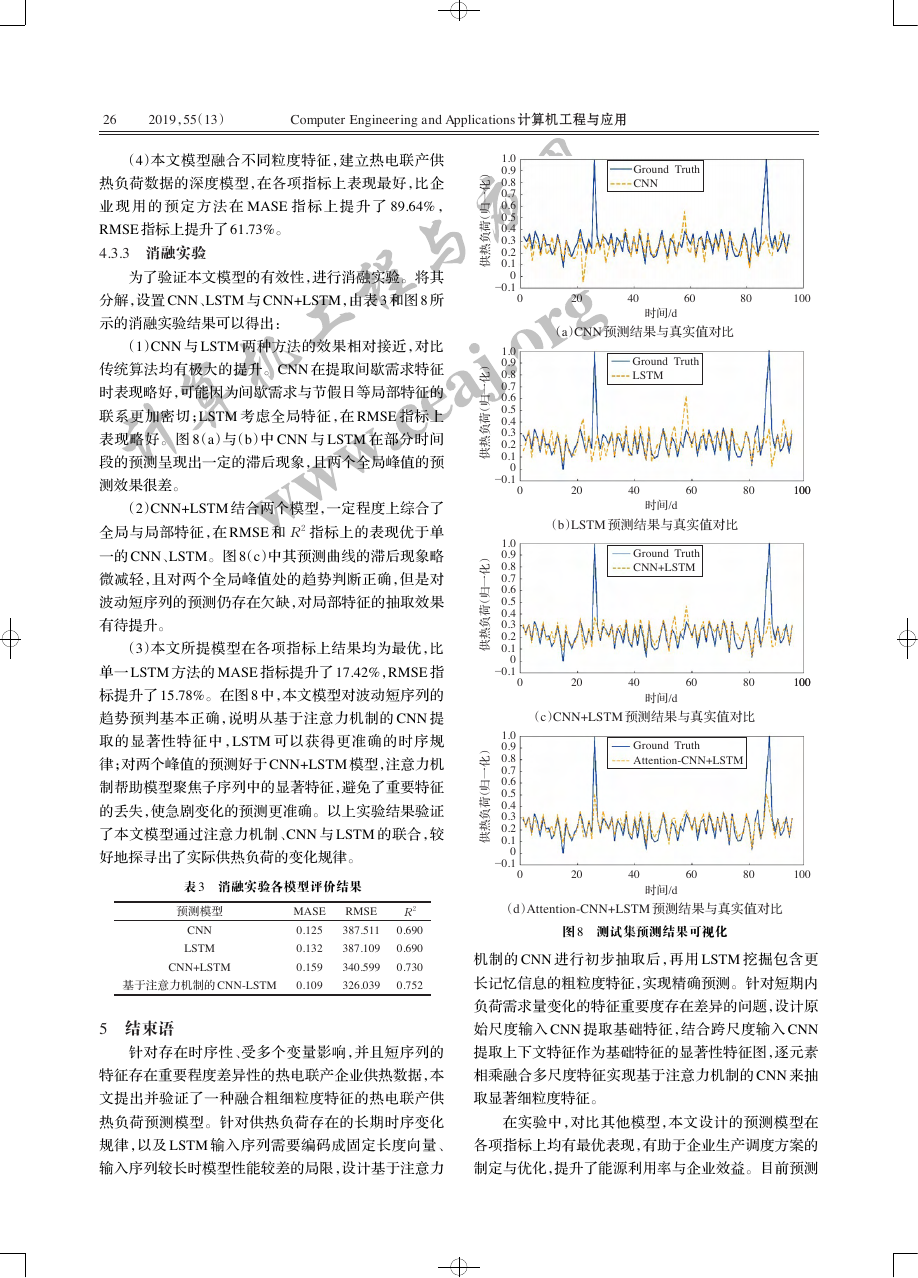

26 2019，55（13） Computer Engineering and Applications 计算机工程与应用（4）本文模型融合不同粒度特征，建立热电联产供热负荷数据的深度模型，在各项指标上表现最好，比企业现用的预定方法在 MASE 指标上提升了 89.64% ， RMSE 指标上提升了 61.73%。 4.3.3 消融实验为了验证本文模型的有效性，进行消融实验。将其分解，设置 CNN、LSTM 与 CNN+LSTM，由表 3 和图 8 所示的消融实验结果可以得出：（1）CNN 与 LSTM 两种方法的效果相对接近，对比传统算法均有极大的提升。CNN 在提取间歇需求特征时表现略好，可能因为间歇需求与节假日等局部特征的联系更加密切；LSTM 考虑全局特征，在 RMSE 指标上表现略好。图 8（a）与（b）中 CNN 与 LSTM 在部分时间段的预测呈现出一定的滞后现象，且两个全局峰值的预测效果很差。（2）CNN+LSTM 结合两个模型，一定程度上综合了全局与局部特征，在 RMSE 和 R2 指标上的表现优于单一的 CNN、LSTM。图 8（c）中其预测曲线的滞后现象略微减轻，且对两个全局峰值处的趋势判断正确，但是对波动短序列的预测仍存在欠缺，对局部特征的抽取效果有待提升。（3）本文所提模型在各项指标上结果均为最优，比单一 LSTM 方法的 MASE 指标提升了 17.42%，RMSE 指标提升了 15.78%。在图 8 中，本文模型对波动短序列的趋势预判基本正确，说明从基于注意力机制的 CNN 提取的显著性特征中，LSTM 可以获得更准确的时序规律；对两个峰值的预测好于 CNN+LSTM 模型，注意力机制帮助模型聚焦子序列中的显著特征，避免了重要特征的丢失，使急剧变化的预测更准确。以上实验结果验证了本文模型通过注意力机制、CNN 与 LSTM 的联合，较好地探寻出了实际供热负荷的变化规律。表 3 消融实验各模型评价结果预测模型 CNN LSTM CNN+LSTM 基于注意力机制的 CNN-LSTM 5 结束语 MASE 0.125 0.132 0.159 0.109 RMSE 387.511 387.109 340.599 326.039 R2 0.690 0.690 0.730 0.752 针对存在时序性、受多个变量影响，并且短序列的特征存在重要程度差异性的热电联产企业供热数据，本文提出并验证了一种融合粗细粒度特征的热电联产供热负荷预测模型。针对供热负荷存在的长期时序变化规律，以及 LSTM 输入序列需要编码成固定长度向量、输入序列较长时模型性能较差的局限，设计基于注意力）化一归（荷负热供）化一归（荷负热供）化一归（荷负热供）化一归（荷负热供 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 −0.1 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 −0.1 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 −0.1 1.0 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 −0.1 Ground Truth CNN 0 20 40 60 80 100 时间/d （a）CNN 预测结果与真实值对比 Ground Truth LSTM 0 20 40 60 80 100100 时间/d （b）LSTM 预测结果与真实值对比 Ground Truth CNN+LSTM 0 20 40 60 80 100100 （c）CNN+LSTM 预测结果与真实值对比时间/d Ground Truth Attention-CNN+LSTM 0 20 40 60 80 100 时间/d （d）Attention-CNN+LSTM 预测结果与真实值对比图 8 测试集预测结果可视化机制的 CNN 进行初步抽取后，再用 LSTM 挖掘包含更长记忆信息的粗粒度特征，实现精确预测。针对短期内负荷需求量变化的特征重要度存在差异的问题，设计原始尺度输入 CNN 提取基础特征，结合跨尺度输入 CNN 提取上下文特征作为基础特征的显著性特征图，逐元素相乘融合多尺度特征实现基于注意力机制的 CNN 来抽取显著细粒度特征。在实验中，对比其他模型，本文设计的预测模型在各项指标上均有最优表现，有助于企业生产调度方案的制定与优化，提升了能源利用率与企业效益。目前预测计算机工程与应用www.ceaj.org

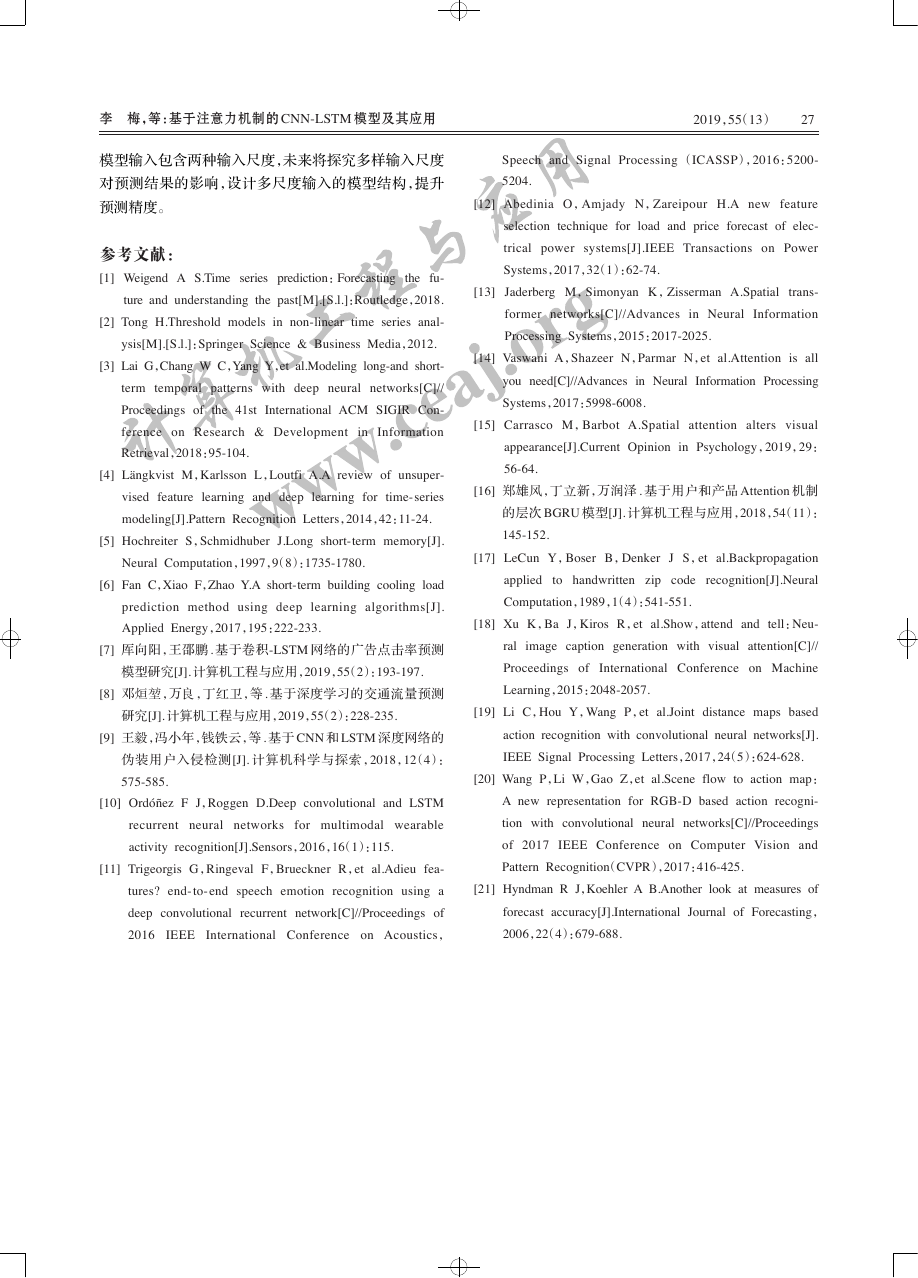

李梅，等：基于注意力机制的 CNN-LSTM 模型及其应用 2019，55（13） 27 模型输入包含两种输入尺度，未来将探究多样输入尺度对预测结果的影响，设计多尺度输入的模型结构，提升预测精度。 Speech and Signal Processing （ICASSP），2016：5200- 5204. [12] Abedinia O，Amjady N，Zareipour H.A new feature 参考文献： [1] Weigend A S.Time series prediction：Forecasting the fu- ture and understanding the past[M].[S.l.]：Routledge，2018. [2] Tong H.Threshold models in non-linear time series anal- ysis[M].[S.l.]：Springer Science & Business Media，2012. [3] Lai G，Chang W C，Yang Y，et al.Modeling long-and short- term temporal patterns with deep neural networks[C]// Proceedings of the 41st International ACM SIGIR Con- ference on Research & Development Retrieval，2018：95-104. in Information [4] Längkvist M，Karlsson L，Loutfi A.A review of unsuper- vised feature learning and deep learning for time-series modeling[J].Pattern Recognition Letters，2014，42：11-24. [5] Hochreiter S，Schmidhuber J.Long short-term memory[J]. Neural Computation，1997，9（8）：1735-1780. [6] Fan C，Xiao F，Zhao Y.A short-term building cooling load prediction method using deep learning algorithms[J]. Applied Energy，2017，195：222-233. [7] 厍向阳，王邵鹏 . 基于卷积-LSTM 网络的广告点击率预测模型研究[J]. 计算机工程与应用，2019，55（2）：193-197. [8] 邓烜堃，万良，丁红卫，等 . 基于深度学习的交通流量预测研究[J]. 计算机工程与应用，2019，55（2）：228-235. [9] 王毅，冯小年，钱铁云，等 . 基于 CNN 和 LSTM 深度网络的伪装用户入侵检测[J]. 计算机科学与探索，2018，12（4）： 575-585. [10] Ordóñez F J，Roggen D.Deep convolutional and LSTM for multimodal wearable recurrent neural networks activity recognition[J].Sensors，2016，16（1）：115. [11] Trigeorgis G，Ringeval F，Brueckner R，et al.Adieu fea- tures? end- to- end speech emotion recognition using a deep convolutional recurrent network[C]//Proceedings of 2016 IEEE International Conference on Acoustics， selection technique for load and price forecast of elec- trical power systems[J].IEEE Transactions on Power Systems，2017，32（1）：62-74. [13] Jaderberg M，Simonyan K，Zisserman A.Spatial trans- former networks[C]//Advances in Neural Information Processing Systems，2015：2017-2025. [14] Vaswani A，Shazeer N，Parmar N，et al.Attention is all you need[C]//Advances in Neural Information Processing Systems，2017：5998-6008. [15] Carrasco M，Barbot A.Spatial attention alters visual appearance[J].Current Opinion in Psychology，2019，29： 56-64. [16] 郑雄风，丁立新，万润泽 . 基于用户和产品 Attention 机制的层次 BGRU 模型[J]. 计算机工程与应用，2018，54（11）： 145-152. [17] LeCun Y，Boser B，Denker J S，et al.Backpropagation applied to handwritten zip code recognition[J].Neural Computation，1989，1（4）：541-551. [18] Xu K，Ba J，Kiros R，et al.Show，attend and tell：Neu- ral image caption generation with visual attention[C]// Proceedings of Learning，2015：2048-2057. International Conference on Machine [19] Li C，Hou Y，Wang P，et al.Joint distance maps based action recognition with convolutional neural networks[J]. IEEE Signal Processing Letters，2017，24（5）：624-628. [20] Wang P，Li W，Gao Z，et al.Scene flow to action map： A new representation for RGB-D based action recogni- tion with convolutional neural networks[C]//Proceedings of 2017 IEEE Conference on Computer Vision and Pattern Recognition（CVPR），2017：416-425. [21] Hyndman R J，Koehler A B.Another look at measures of forecast accuracy[J].International Journal of Forecasting， 2006，22（4）：679-688. 计算机工程与应用www.ceaj.org
