第1章引言

第2章系统构成

2.1系统结构简述

2.2数据存储对象说明

2.2.1ETC站级服务器中介数据库

2.2.2ＥＴＣ站级服务器文件系统

2.2.3ETC车道文件系统

第3章系统功能

3.1ETC车道收费系统

3.1.1参数接收服务

3.1.2数据上传服务

3.1.3ＥＴＣ车道收费程序

3.2数据处理服务

3.3参数下发服务

3.4系统监视服务

3.5数据维护终端

3.5.1服务监控

3.5.2参数数据查询

3.5.3参数数据维护

3.5.4收费数据查询

3.5.5收费数据维护

3.5.6系统监视

第4章系统工作原理

4.1参数数据处理逻辑

4.1.1MTC站级服务器下发参数（非ETC收费系统部分）

4.1.2参数下发服务下发参数

4.1.3车道参数接收服务接收参数

4.1.4ETC车道收费系统启用参数

4.2车道过车处理逻辑

4.2.1ETC车道交易的必要条件

4.2.2天线通讯范围

4.2.3ETC车道收费处理模式

4.3收费数据处理逻辑

4.3.1车道收费系统产生原始收费数据

4.3.2车道数据上传服务上传原始收费数据

4.3.3数据处理服务将原始收费数据入库

4.3.4参数下发服务合并工班合计数

4.3.5系统监视服务进行的数据维护

4.3.6MTC站级服务器抽取收费数据（非ETC部分）

第1章引言

第2章系统平台软件

2.1ETC车道软件运行环境

2.2ETC站级服务器软件运行环境

第3章软件安装与参数设置

3.1站级软件安装与参数配置

3.1.1MTC站级服务器

3.1.1.1时钟同步用户创建

3.1.1.2ETC车道用户权限分配

3.1.2ETC站级服务器

3.1.2.1数据维护终端

3.1.2.2参数下发服务

3.1.2.3数据处理服务

3.1.2.4系统监视服务

3.1.2.5ETC车道操作员及其权限分配

3.2车道软件安装与参数配置

3.2.1车道收费程序

3.2.2参数接收服务

3.2.3数据上传服务

第4章软件操作说明与数据查询

4.1ETC车道收费系统

4.1.1ETC车道系统操作界面说明

4.1.2ETC车道系统操作方法

4.1.2.1上班之前的准备工作

4.1.2.2上班

4.1.2.3系统管理

4.1.2.4下班

4.1.2.5ETC车道切换成MTC车道

4.1.2.6MTC车道切换成ETC车道

4.1.3ETC车道服务管理

4.2ETC站级数据维护终端

4.2.1服务监视

4.2.2参数查询

4.2.3参数维护

4.2.4流水图像查询

4.2.5车道工班记录查询

4.2.6汇总统计

4.2.7车道收费数据重新导入

4.2.8收费数据重传

4.2.9车道工班记录修改

4.2.10车道工班记录添补

4.2.11收费数据导出

4.2.12车道监视

4.2.13系统事件日志查询

4.2.14系统事件日志统计

4.2.15系统状态监视

第5章常见软件故障维护方法

5.1误报无标签

5.1.1车检器故障

5.1.2天线故障

5.2不能自动交班

5.3数据不完整

5.3.1网络故障

5.3.2服务异常

5.3.3数据异常

第6章故障应急处理措施

第7章密钥系统与PSAM卡安装

第1章概述

第2章ETC车道系统构成设备平面布置

第3章ETC车道综合布线及接线图

第4章站级ETC设备接线图

第5章路侧读写设备（RSU）

第6章高速电动栏杆机

第7章车道控制器

第8章电子标签（OBU）

第9章车辆检测器

第10章费额显示器

第11章视频抓拍系统

第12章天棚LED显示屏

第13章车道计算机与机柜

第14章防雷系统与避雷器

第1章ETC车道软件安装盘

福建省高速公路电子不停车收费系统（ETC）维护培训教材福建省高速公路有限责任公司广州华工信息软件有限公司 2008 年 08 月

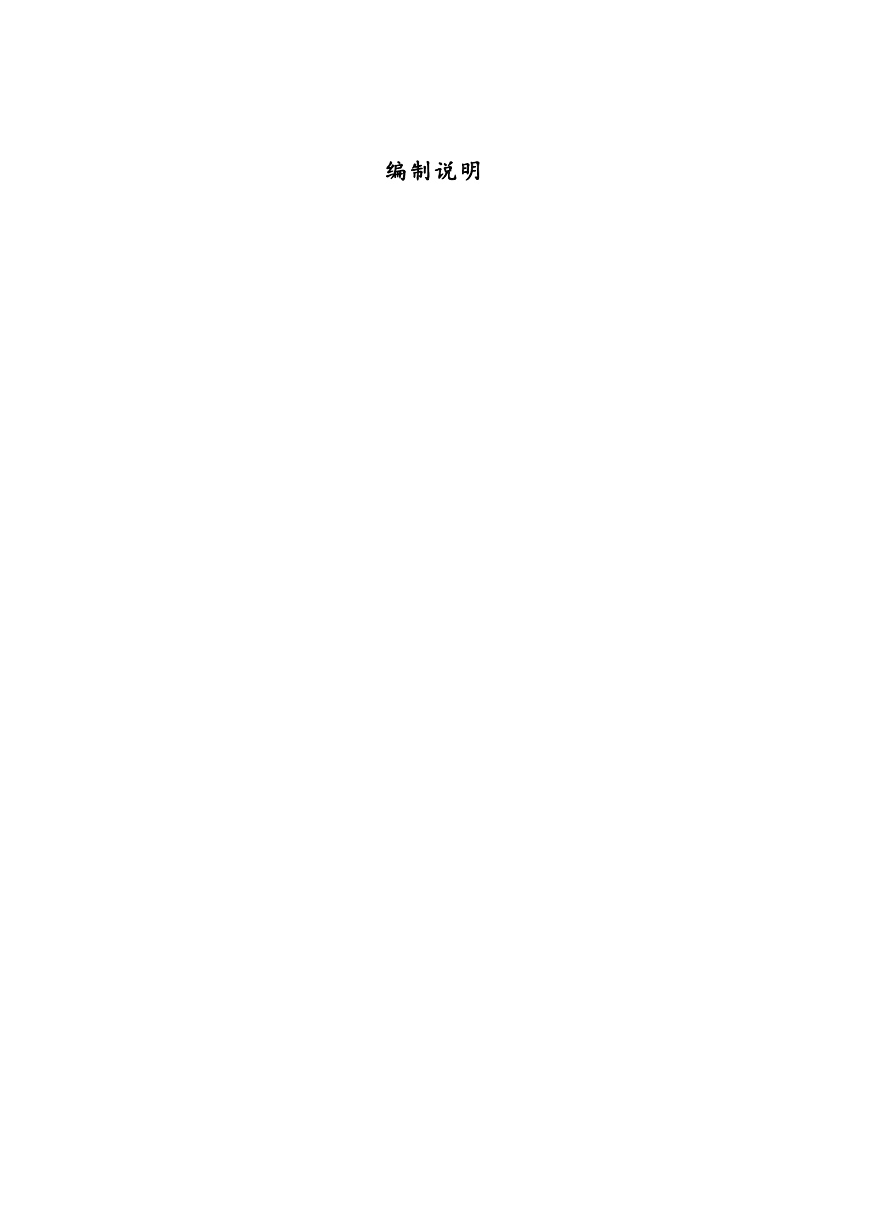

编制说明

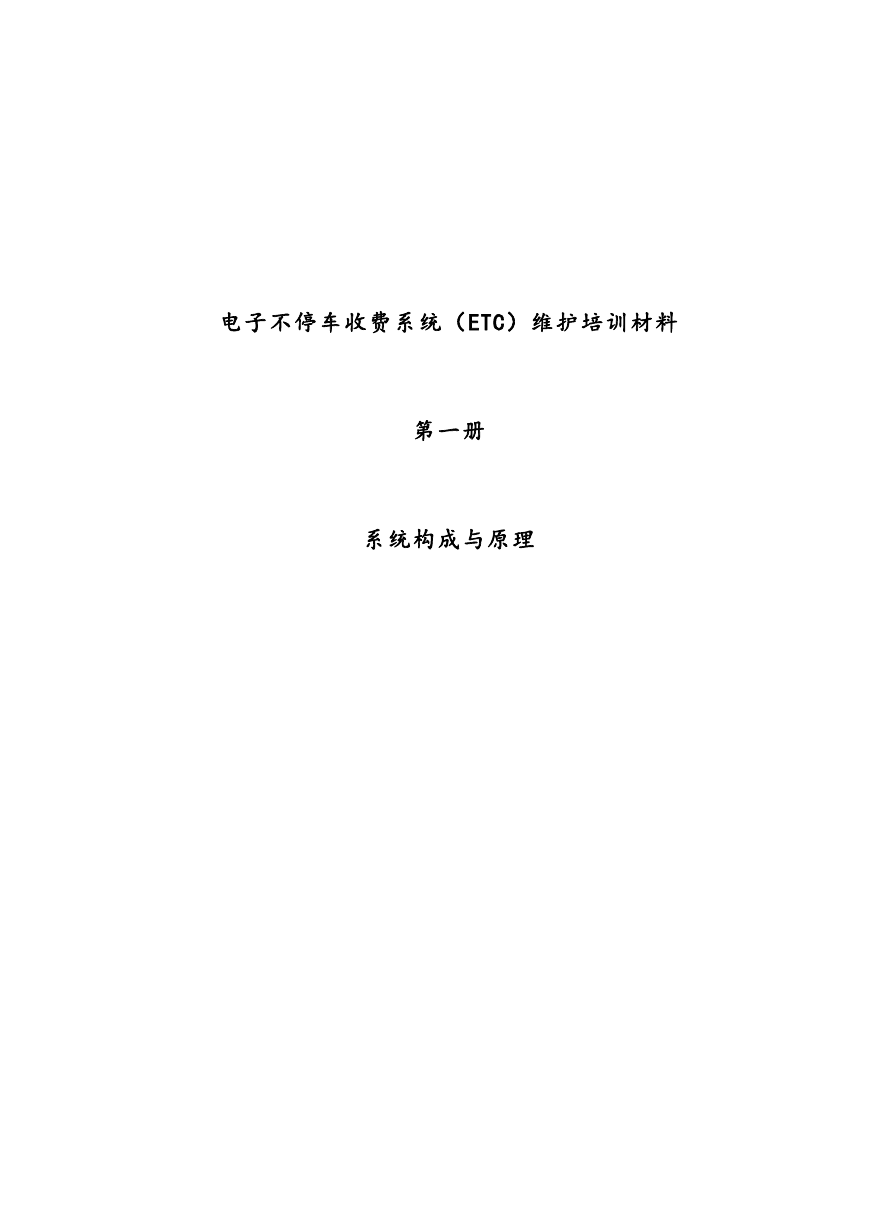

电子不停车收费系统（ETC）维护培训材料第一册系统构成与原理

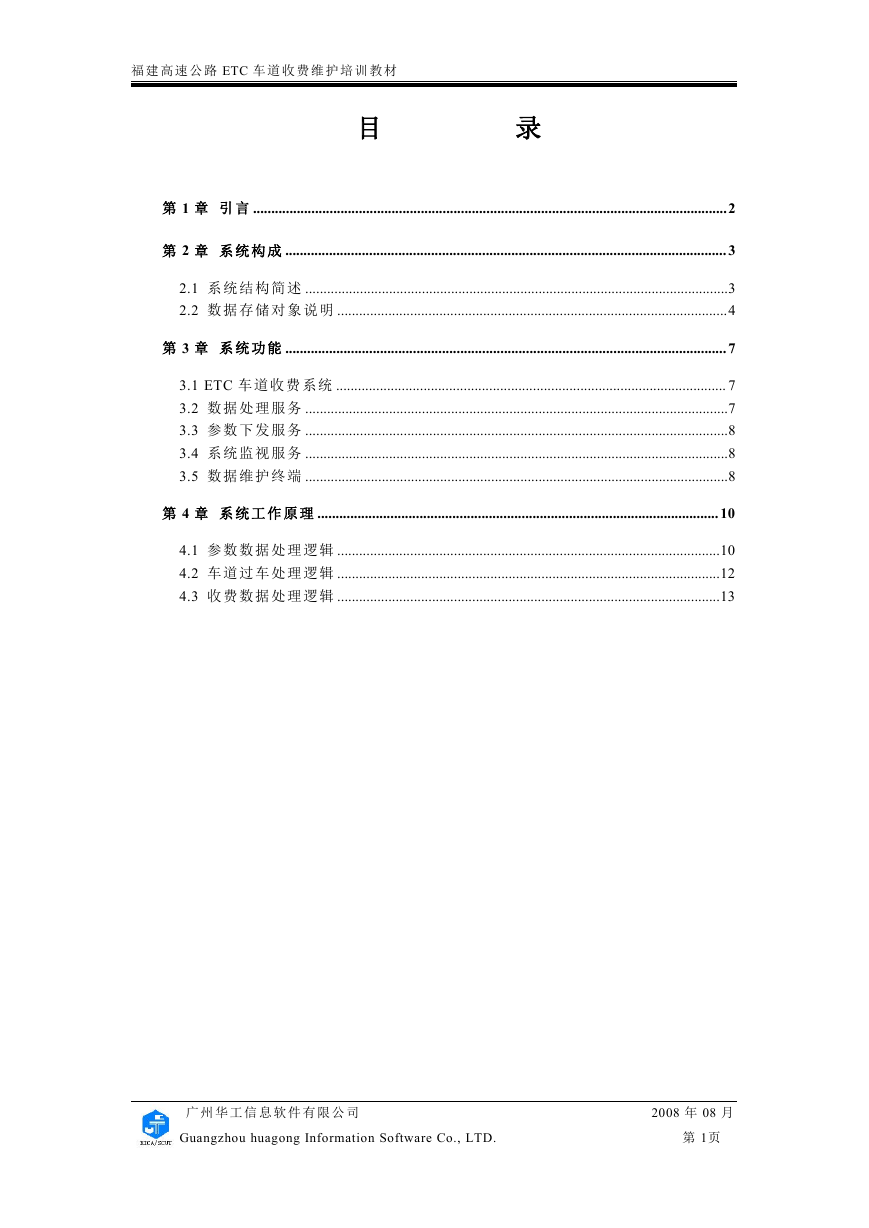

福建高速公路 ETC 车道收费维护培训教材目录第 1 章引言 ..................................................................................................................................2 第 2 章系统构成 .........................................................................................................................3 2.1 系统结构简述 ....................................................................................................................3 2.2 数据存储对象说明 ...........................................................................................................4 第 3 章系统功能 .........................................................................................................................7 3.1 ETC 车道收费系统 ........................................................................................................... 7 3.2 数据处理服务 ....................................................................................................................7 3.3 参数下发服务 ....................................................................................................................8 3.4 系统监视服务 ....................................................................................................................8 3.5 数据维护终端 ....................................................................................................................8 第 4 章系统工作原理 ..............................................................................................................10 4.1 参数数据处理逻辑 .........................................................................................................10 4.2 车道过车处理逻辑 .........................................................................................................12 4.3 收费数据处理逻辑 .........................................................................................................13 广州华工信息软件有限公司 Guangzhou huagong Information Software Co., LTD. 2008 年 08 月第 1页

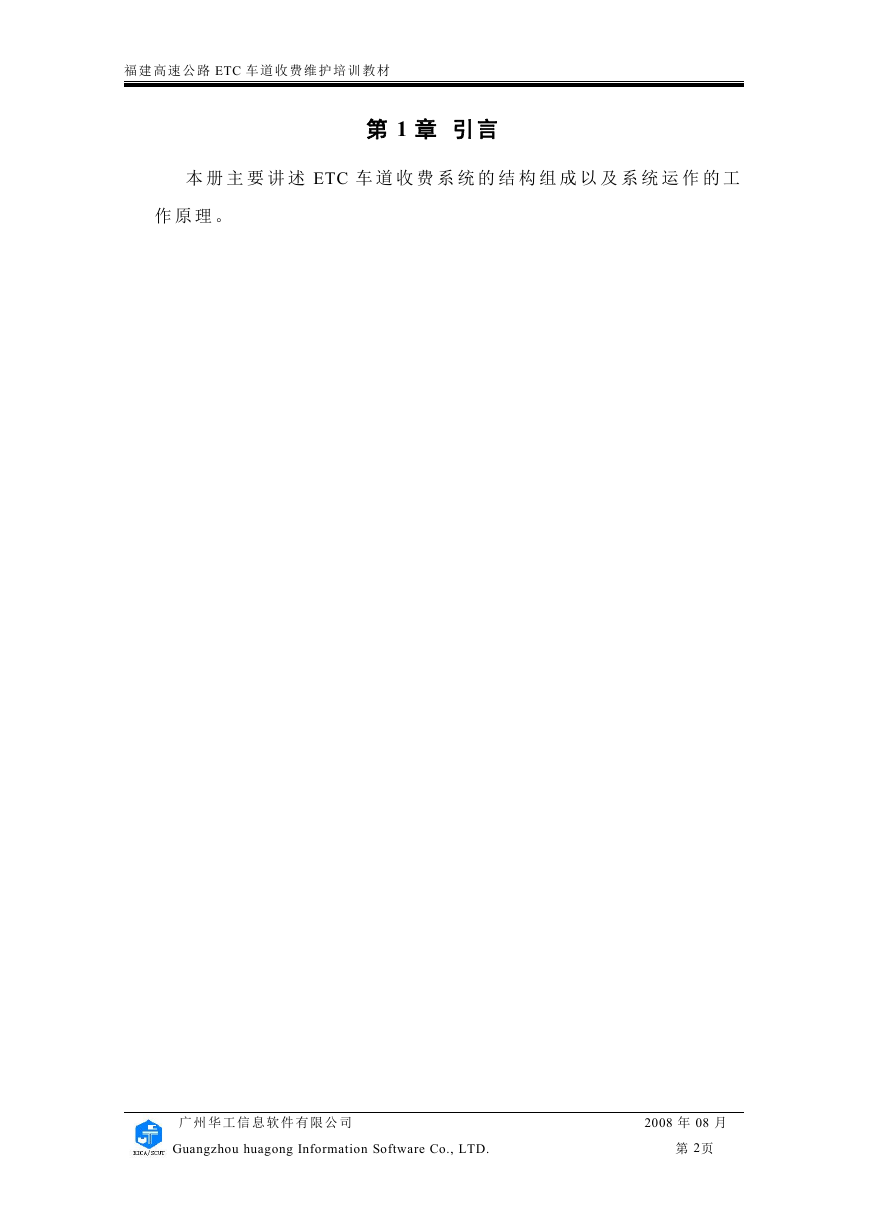

福建高速公路 ETC 车道收费维护培训教材第 1 章引言本册主要讲述 ETC 车道收费系统的结构组成以及系统运作的工作原理。广州华工信息软件有限公司 Guangzhou huagong Information Software Co., LTD. 2008 年 08 月第 2页

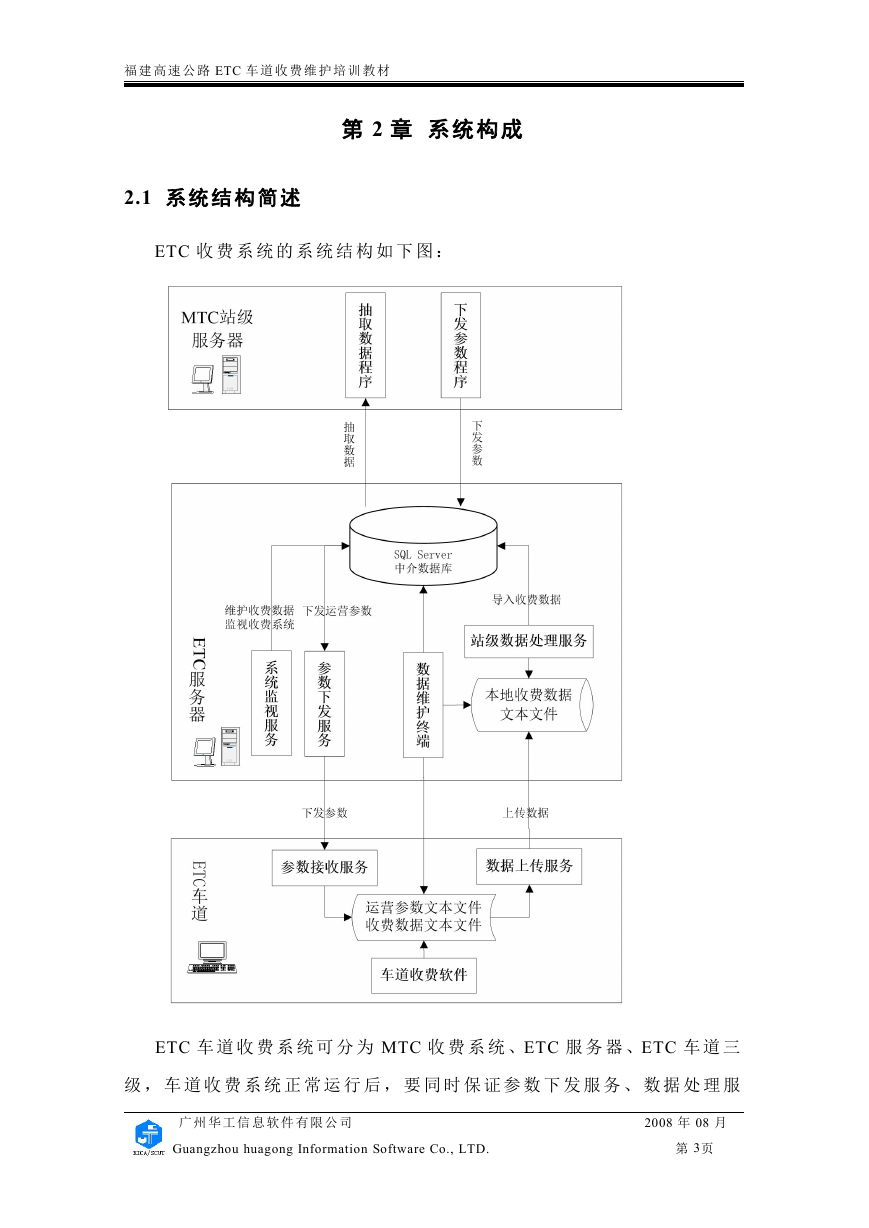

福建高速公路 ETC 车道收费维护培训教材第 2 章系统构成 2.1 系统结构简述 ETC 收费系统的系统结构如下图： ETC 车道收费系统可分为 MTC 收费系统、ETC 服务器、ETC 车道三级，车道收费系统正常运行后，要同时保证参数下发服务、数据处理服广州华工信息软件有限公司 Guangzhou huagong Information Software Co., LTD. 2008 年 08 月第 3页

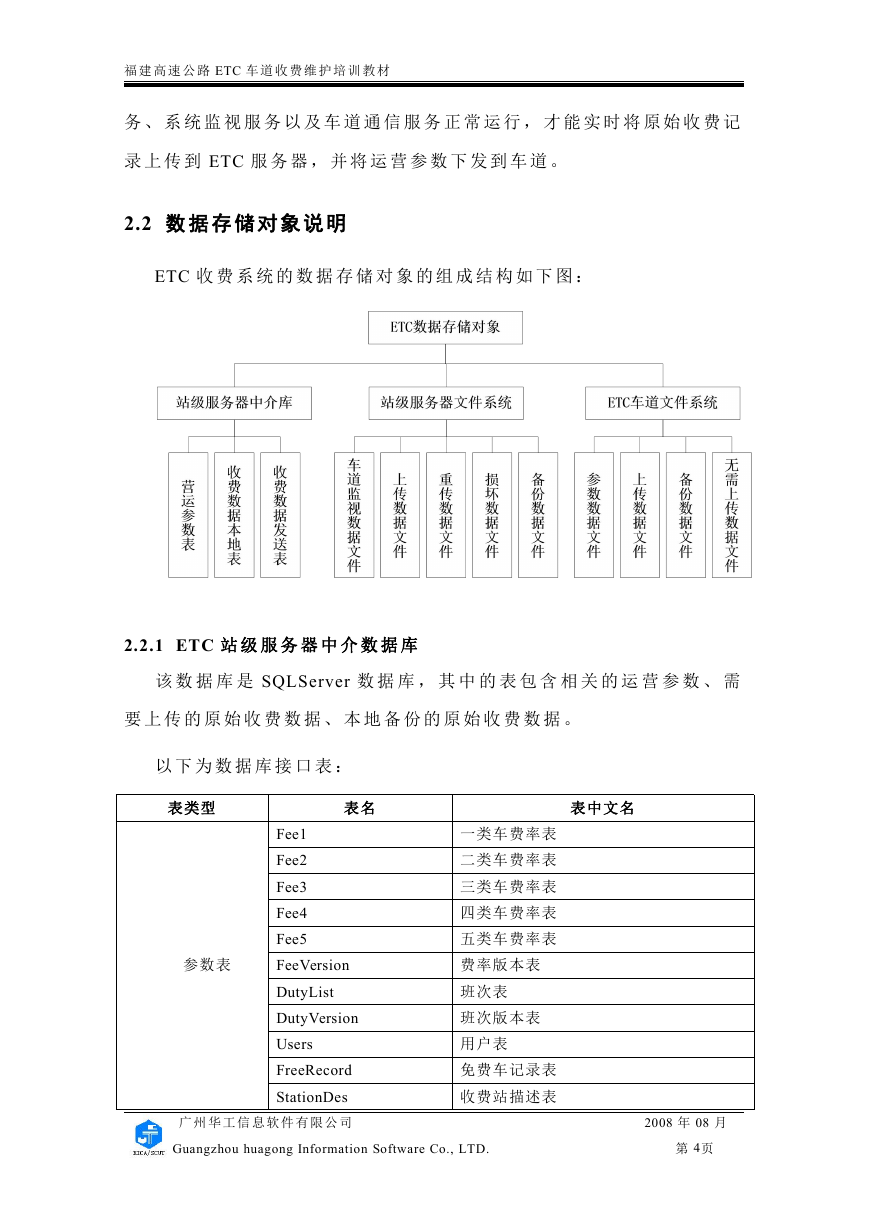

福建高速公路 ETC 车道收费维护培训教材务、系统监视服务以及车道通信服务正常运行，才能实时将原始收费记录上传到 ETC 服务器，并将运营参数下发到车道。 2.2 数据存储对象说明 ETC 收费系统的数据存储对象的组成结构如下图： 2.2.1 ETC 站级服务器中介数据库该数据库是 SQLServer 数据库，其中的表包含相关的运营参数、需要上传的原始收费数据、本地备份的原始收费数据。以下为数据库接口表：表类型表名表中文名参数表 Fee1 Fee2 Fee3 Fee4 Fee5 FeeVersion DutyList DutyVersion Users FreeRecord StationDes 广州华工信息软件有限公司一类车费率表二类车费率表三类车费率表四类车费率表五类车费率表费率版本表班次表班次版本表用户表免费车记录表收费站描述表 Guangzhou huagong Information Software Co., LTD. 2008 年 08 月第 4页

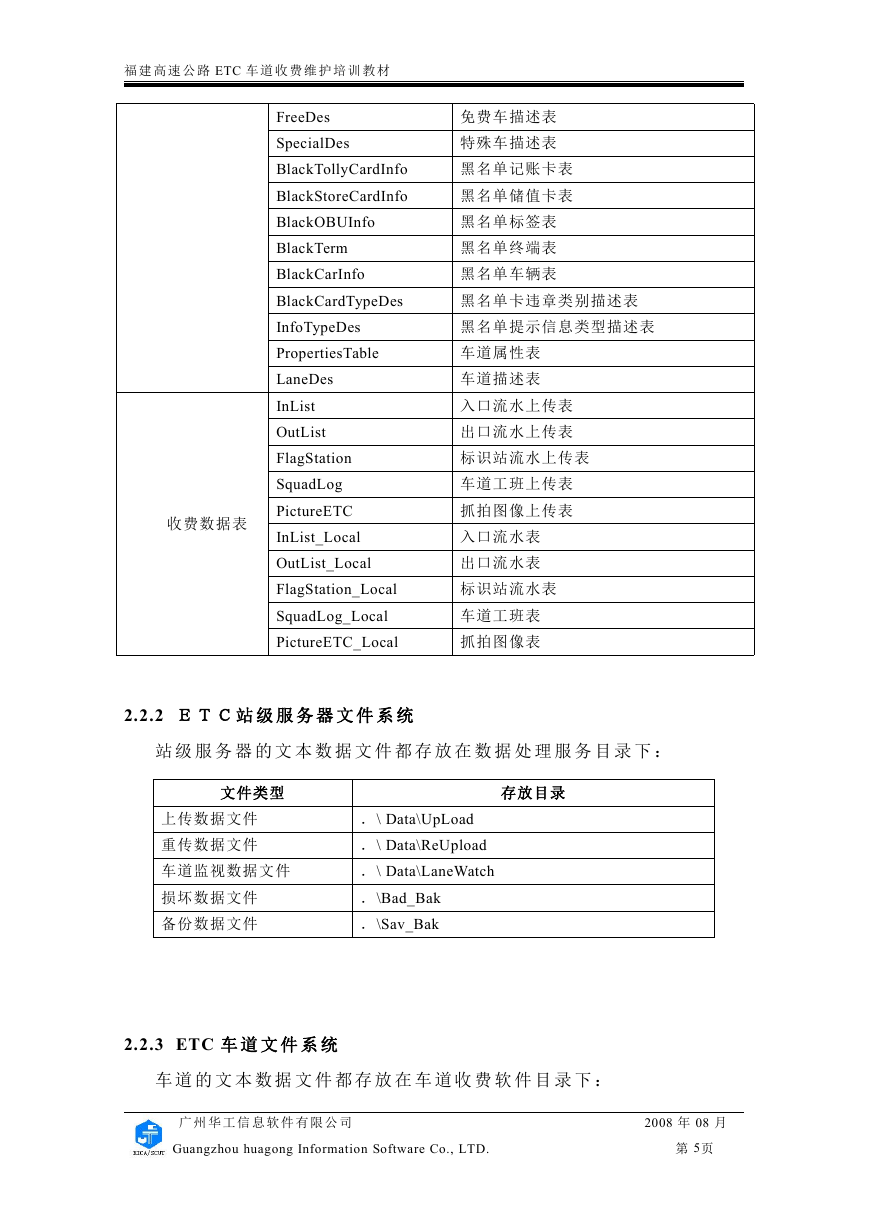

福建高速公路 ETC 车道收费维护培训教材 FreeDes SpecialDes BlackTollyCardInfo BlackStoreCardInfo BlackOBUInfo BlackTerm BlackCarInfo BlackCardTypeDes InfoTypeDes PropertiesTable LaneDes InList OutList FlagStation SquadLog PictureETC InList_Local OutList_Local FlagStation_Local SquadLog_Local PictureETC_Local 免费车描述表特殊车描述表黑名单记账卡表黑名单储值卡表黑名单标签表黑名单终端表黑名单车辆表黑名单卡违章类别描述表黑名单提示信息类型描述表车道属性表车道描述表入口流水上传表出口流水上传表标识站流水上传表车道工班上传表抓拍图像上传表入口流水表出口流水表标识站流水表车道工班表抓拍图像表收费数据表 2.2.2 ＥＴＣ站级服务器文件系统站级服务器的文本数据文件都存放在数据处理服务目录下：文件类型上传数据文件重传数据文件车道监视数据文件损坏数据文件备份数据文件存放目录．\ Data\UpLoad ．\ Data\ReUpload ．\ Data\LaneWatch ．\Bad_Bak ．\Sav_Bak 2.2.3 ETC 车道文件系统车道的文本数据文件都存放在车道收费软件目录下：广州华工信息软件有限公司 Guangzhou huagong Information Software Co., LTD. 2008 年 08 月第 5页
