中国联通5G新技术试验内场测试规范（第一阶段）.docx

发布时间：2022-06-10 发布人：admin 分类：说明书 资料大小：0.77M 资料格式：docx 举报 版权申诉
第1页 / 共66页
第2页 / 共66页
第3页 / 共66页
第4页 / 共66页
第5页 / 共66页
第6页 / 共66页
第7页 / 共66页
第8页 / 共66页
资料共66页，剩余部分请下载后查看
    1.前言
    2.缩略语
    3.测试概述
    3.1. 网络结构
    3.2. 测试场景
    3.3. 测试工具
    3.4. 系统基本配置
    3.5. 测试条件说明
    3.6. 测试其他约定
    4.测试用例
    4.1基本功能与配置测试
    4.1.1 系统带宽与参数集
    4.1.2 帧结构配置
    4.1.2.12.5ms单周期帧结构配置
    4.1.2.22ms单周期帧结构配置
    4.1.2.32.5ms双周期帧结构配置
    4.1.2.4URLLC帧结构配置
    4.1.3 下行同步和小区搜索
    4.1.4 SSB的配置与传输
    4.1.5 PDCCH的配置（CORESET）
    4.1.6 自适应调制与编码
    4.1.6.1下行PDSCH自适应调制与编码
    4.1.6.2上行PUSCH自适应调制与编码
    4.1.7 灵活调度
    4.1.8 NSA上行功率控制
    4.1.9 NSA终端自干扰解决方案
    4.1.9.1 NSA终端上行交调影响及解决方案
    4.1.9.2 NSA终端谐波影响及解决方案
    4.1.10 URLLC业务和eMBB业务的复用功能测试
    4.2吞吐量性能测试
    4.2.1 单用户吞吐量
    4.2.1.1单用户峰值吞吐量
    4.2.1.2单用户下行吞吐量
    4.2.1.3单用户上行吞吐量
    4.2.2 小区峰值吞吐量
    4.2.3 小区平均吞吐量和小区边缘速率
    4.3移动性功能测试
    4.3.1 RRC_CONNECTED状态下移动性
    4.3.1.1NR站内同频切换
    4.3.1.2NR站间异频切换
    4.3.1.3NR和LTE站间切换
    4.3.2 RRC_INACTIVE状态下移动性
    4.3.2.1相同RNA下NR小区间移动性
    4.3.2.2不同RNA下NR小区间移动性
    4.3.2.3INACTIVE状态下NR和LTE小区间移动性
    4.3.3 RRC_IDLE状态下移动性
    4.3.3.1相同TA下NR小区间移动性
    相同TA下NR小区间移动性
    4.3.3.2不同TA下NR小区间移动性
    不同TA下NR小区间移动性
    4.3.3.3IDLE状态下NR和LTE小区间移动性
    4.3.4 基于SSB的小区级测量
    4.3.5 基于CSI-RS的小区级测量
    4.4时延测试
    4.4.1 eMBB用户面时延测试
    4.4.2 URLLC用户面时延及可靠性测试
    4.4.3 三种RRC状态转换时延
    4.5上行覆盖增强功能测试
    4.5.1 低频上行共享
    4.5.1.1低频上行共享载波的初始接入
    4.5.1.2近点接入用户上行共享到低频段
    4.5.1.3远点接入用户从上行共享载波回到高频载波
    4.5.1.4在上行共享载波LTE用户与NR用户的资源共享
    4.5.2 NR载波聚合
    4.5.2.1用户主载波配置改变
    4.5.2.2NR载波聚合用户和LTE用户的上行共享
    4.6CU-DU分离测试
    4.6.1 接口功能测试
    4.6.1.1F1接口建立
    4.6.1.2小区建立
    4.6.1.3小区删除
    4.6.2 基本业务流程测试
    4.6.3 吞吐量性能测试
    4.6.3.1单用户峰值吞吐量
    4.6.3.2单用户下行吞吐量
    4.6.3.3单用户上行吞吐量
    4.6.3.4 小区峰值吞吐量
    4.6.3.5 小区平均吞吐量和小区边缘速率
    4.6.4 移动性测试
    4.6.4.1基本移动性测试（同CU，同DU下）
    4.6.4.2基本移动性测试（同CU，不同DU下）
    4.6.4.3基本移动性测试（不同CU，不同DU下）
    4.6.5 CU动态资源调度（根据用户数的资源的动态分配）
    4.6.5.1站点处理数量变化导致资源动态调整
    4.6.5.2话务量变化导致资源动态调整
    4.7NSA场景测试
    4.7.1 Option 3/3a/3x场景测试
    4.7.1.1Option3/3a/3x辅站添加、删除测试
    4.7.1.2Option3/3a/3x单用户峰值测试
    4.7.1.3Option3/3a/3x小区峰值测试
    4.7.1.4Option3/3a/3x NR小区间移动性测试（CU-DU合设）
    4.7.1.5Option3/3a/3x NR小区间移动性测试（CU-DU分离）
    4.7.1.6Option3/3a/3x LTE小区间移动性测试
    4.7.2 Option 7/7a/7x场景测试
    4.7.2.1Option7/7a/7x辅站添加、删除测试
    4.7.2.2Option7/7a/7x单用户峰值测试
    4.7.2.3Option7/7a/7x移动性测试

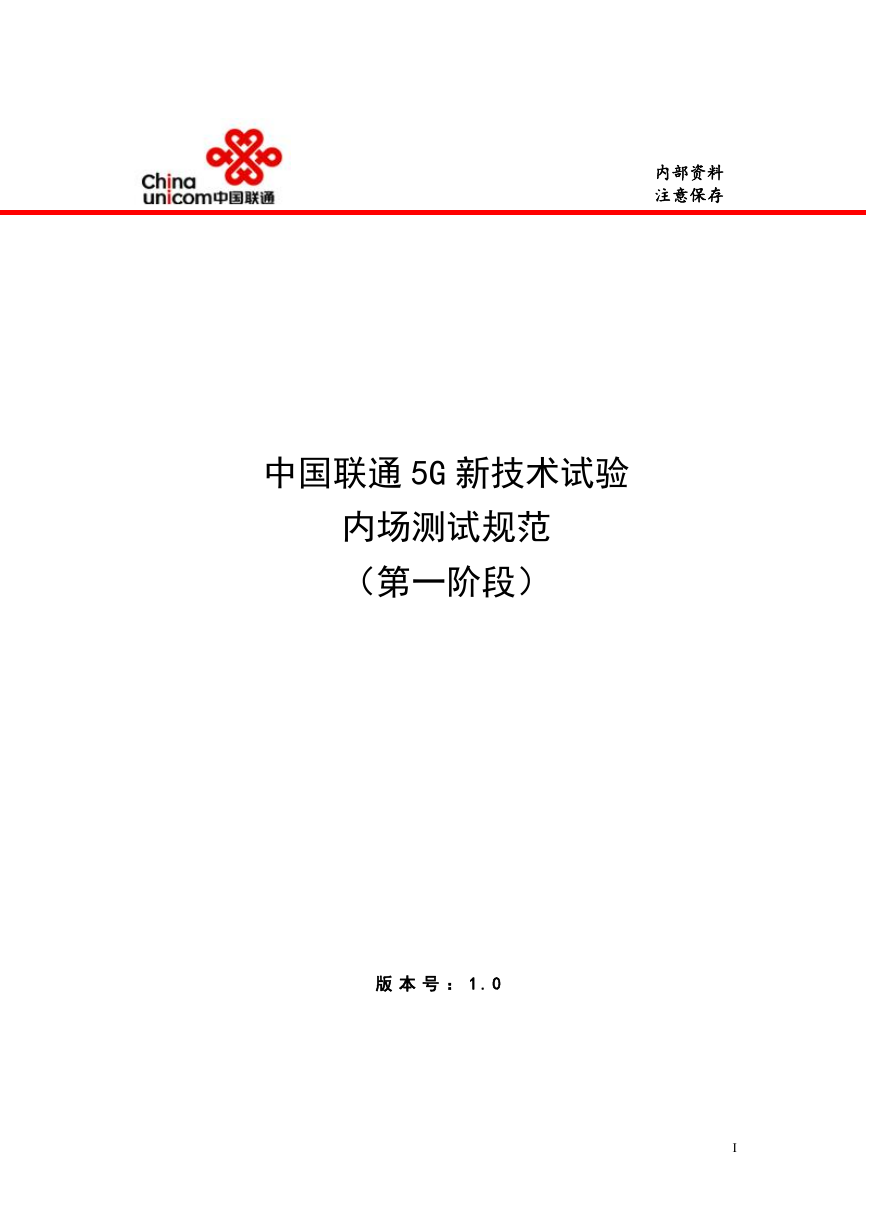

    内部资料 注意保存 中国联通 5G 新技术试验 内场测试规范 （第一阶段） 版 本 号 ： 1 . 0 I

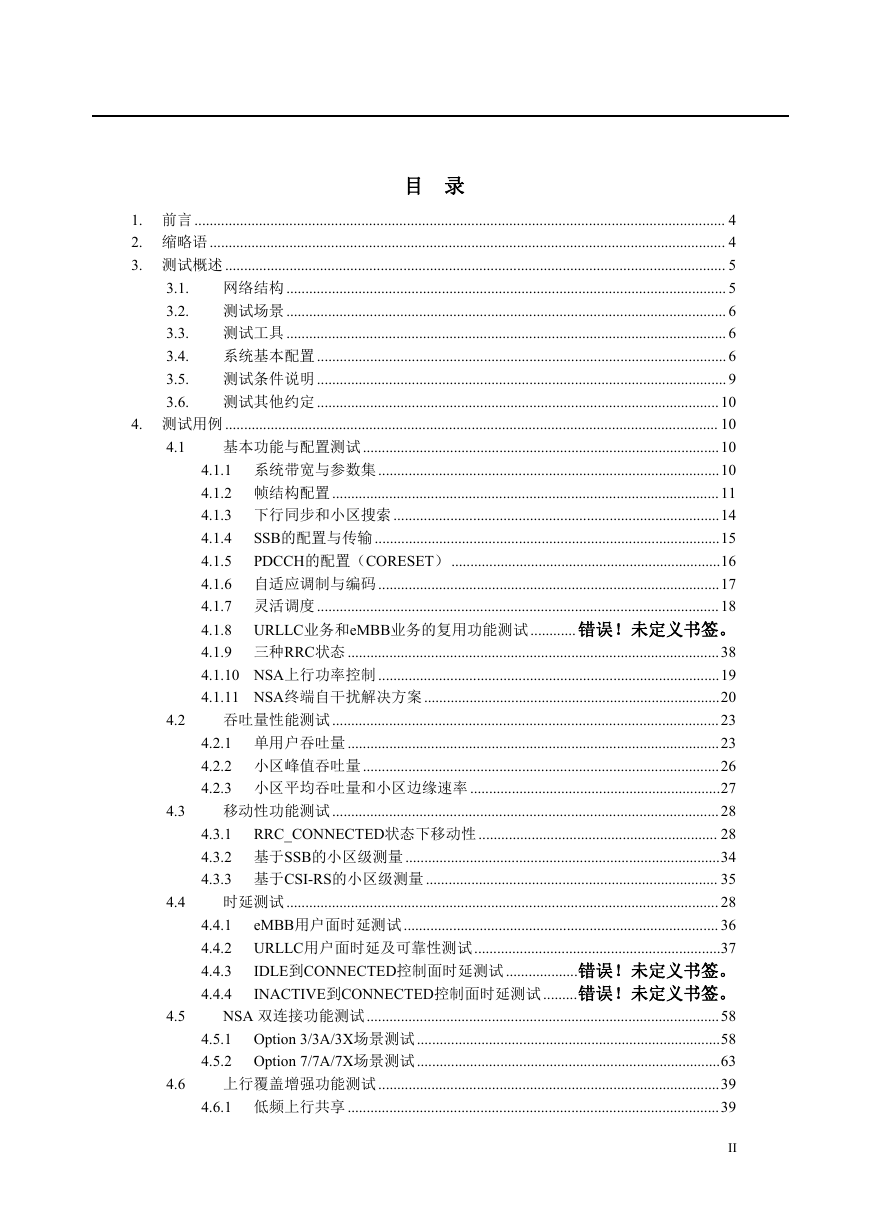

    目 录 4.1 3.1. 3.2. 3.3. 3.4. 3.5. 3.6. 1. 前言 ............................................................................................................................................ 4 2. 缩略语........................................................................................................................................ 4 3. 测试概述 .................................................................................................................................... 5 网络结构 .................................................................................................................... 5 测试场景 .................................................................................................................... 6 测试工具 .................................................................................................................... 6 系统基本配置 ............................................................................................................ 6 测试条件说明 ............................................................................................................ 9 测试其他约定 ..........................................................................................................10 4. 测试用例 .................................................................................................................................. 10 基本功能与配置测试..............................................................................................10 4.1.1 系统带宽与参数集 ..........................................................................................10 4.1.2 帧结构配置......................................................................................................11 4.1.3 下行同步和小区搜索......................................................................................14 4.1.4 SSB的配置与传输 ...........................................................................................15 4.1.5 PDCCH的配置（CORESET） .......................................................................16 4.1.6 自适应调制与编码 ..........................................................................................17 4.1.7 灵活调度 ..........................................................................................................18 4.1.8 URLLC业务和eMBB业务的复用功能测试 ............ 错误！未定义书签。 4.1.9 三种RRC状态 ..................................................................................................38 4.1.10 NSA上行功率控制 ..........................................................................................19 4.1.11 NSA终端自干扰解决方案..............................................................................20 吞吐量性能测试......................................................................................................23 4.2.1 单用户吞吐量 ..................................................................................................23 4.2.2 小区峰值吞吐量..............................................................................................26 4.2.3 小区平均吞吐量和小区边缘速率 ..................................................................27 移动性功能测试......................................................................................................28 RRC_CONNECTED状态下移动性 ............................................................... 28 4.3.1 4.3.2 基于SSB的小区级测量 ...................................................................................34 4.3.3 基于CSI-RS的小区级测量 ............................................................................. 35 时延测试 .................................................................................................................. 28 4.4.1 eMBB用户面时延测试 ................................................................................... 36 4.4.2 URLLC用户面时延及可靠性测试.................................................................37 IDLE到CONNECTED控制面时延测试 ...................错误！未定义书签。 4.4.3 4.4.4 INACTIVE到CONNECTED控制面时延测试 .........错误！未定义书签。 NSA 双连接功能测试.............................................................................................58 4.5.1 Option 3/3A/3X场景测试 ................................................................................58 4.5.2 Option 7/7A/7X场景测试 ................................................................................63 上行覆盖增强功能测试 ..........................................................................................39 4.6.1 低频上行共享 ..................................................................................................39 4.5 4.6 4.2 4.3 4.4 II

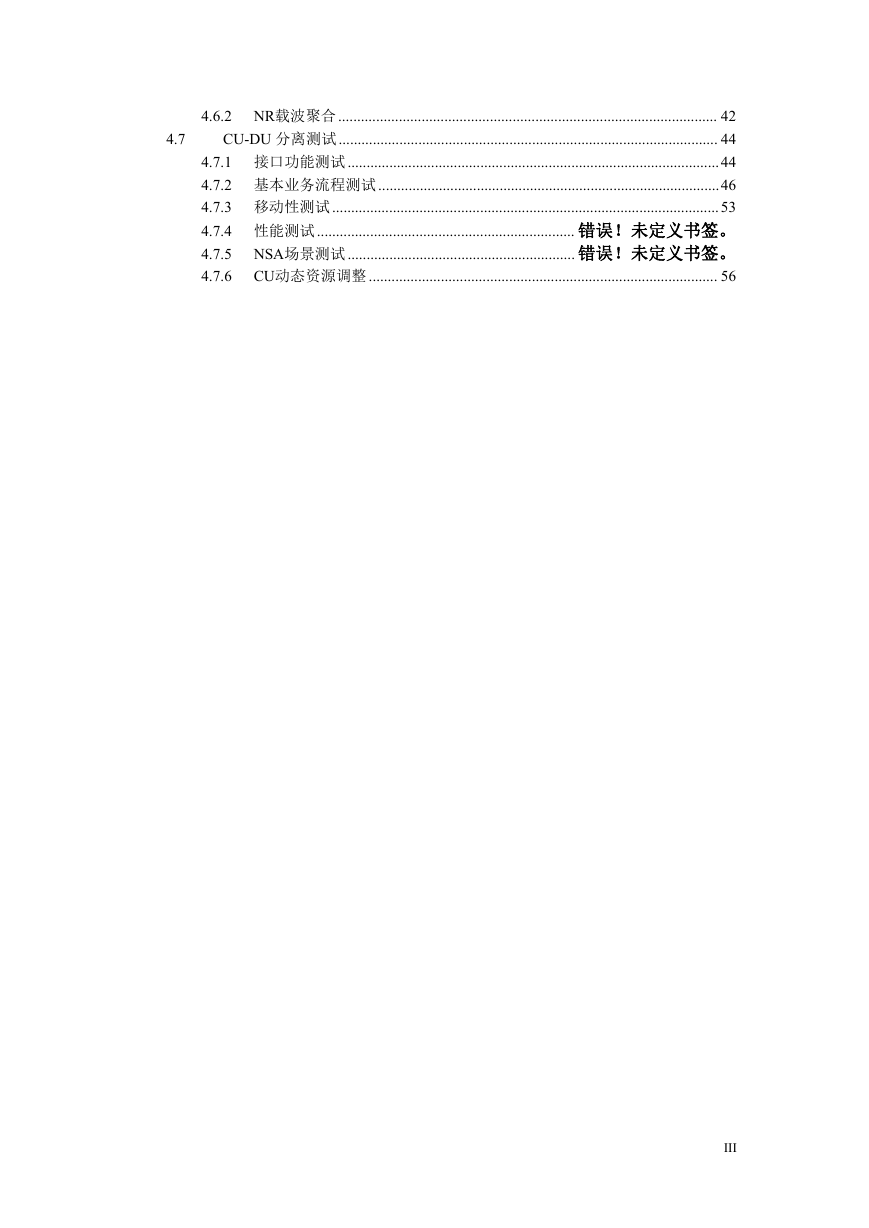

    4.7 4.6.2 NR载波聚合 .................................................................................................... 42 CU-DU 分离测试 .................................................................................................... 44 4.7.1 接口功能测试 ..................................................................................................44 4.7.2 基本业务流程测试 ..........................................................................................46 4.7.3 移动性测试......................................................................................................53 4.7.4 性能测试 .................................................................... 错误！未定义书签。 4.7.5 NSA场景测试 ............................................................ 错误！未定义书签。 CU动态资源调整 ............................................................................................ 56 4.7.6 III

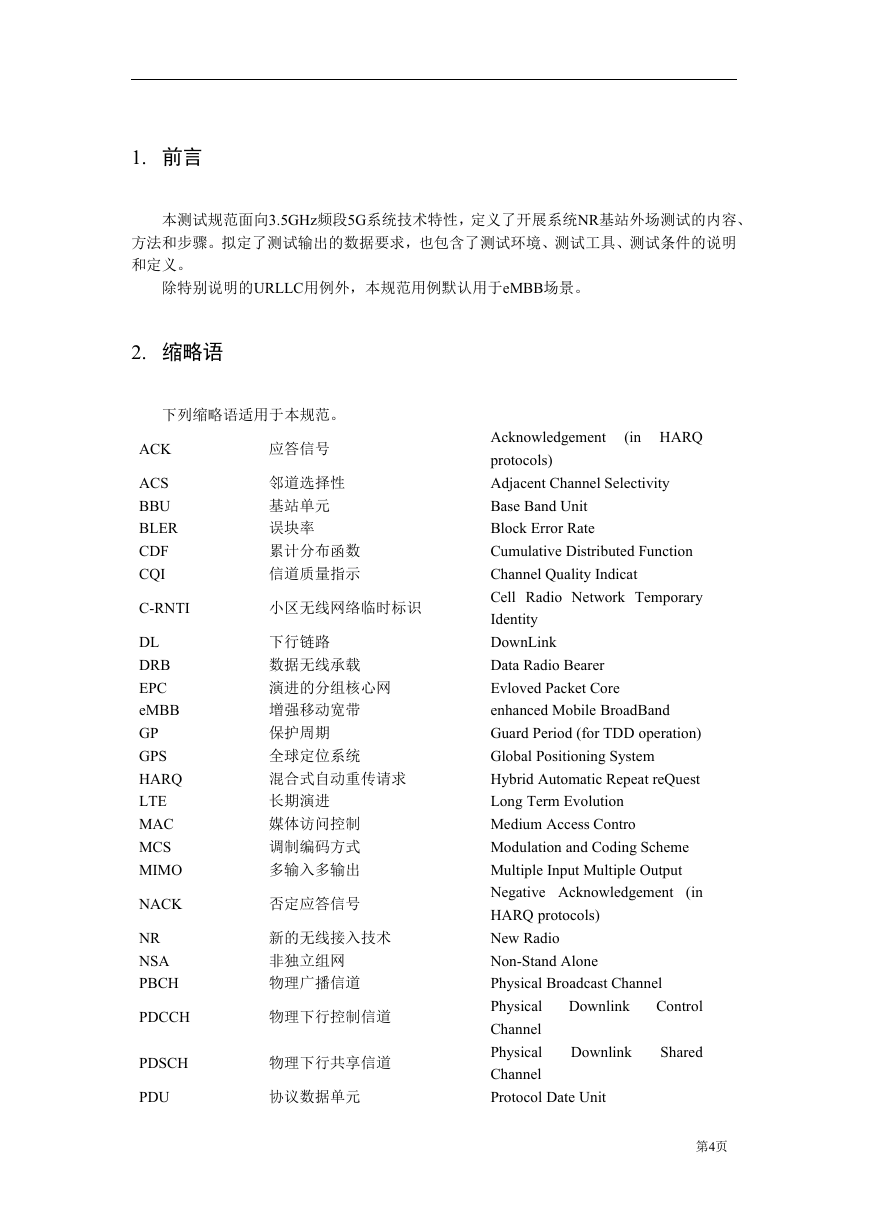

    1. 前言 本测试规范面向3.5GHz频段5G系统技术特性，定义了开展系统NR基站外场测试的内容、 方法和步骤。拟定了测试输出的数据要求，也包含了测试环境、测试工具、测试条件的说明 和定义。 除特别说明的URLLC用例外，本规范用例默认用于eMBB场景。 2. 缩略语 下列缩略语适用于本规范。 ACK ACS BBU BLER CDF CQI 应答信号 邻道选择性 基站单元 误块率 累计分布函数 信道质量指示 C-RNTI 小区无线网络临时标识 DL DRB EPC eMBB GP GPS HARQ LTE MAC MCS MIMO NACK NR NSA PBCH PDCCH PDSCH PDU 下行链路 数据无线承载 演进的分组核心网 增强移动宽带 保护周期 全球定位系统 混合式自动重传请求 长期演进 媒体访问控制 调制编码方式 多输入多输出 否定应答信号 新的无线接入技术 非独立组网 物理广播信道 物理下行控制信道 物理下行共享信道 协议数据单元 (in HARQ Acknowledgement protocols) Adjacent Channel Selectivity Base Band Unit Block Error Rate Cumulative Distributed Function Channel Quality Indicat Cell Radio Network Temporary Identity DownLink Data Radio Bearer Evloved Packet Core enhanced Mobile BroadBand Guard Period (for TDD operation) Global Positioning System Hybrid Automatic Repeat reQuest Long Term Evolution Medium Access Contro Modulation and Coding Scheme Multiple Input Multiple Output Negative Acknowledgement HARQ protocols) New Radio Non-Stand Alone Physical Broadcast Channel Physical Channel Physical Channel Protocol Date Unit Downlink (in Downlink Control Shared 第4页

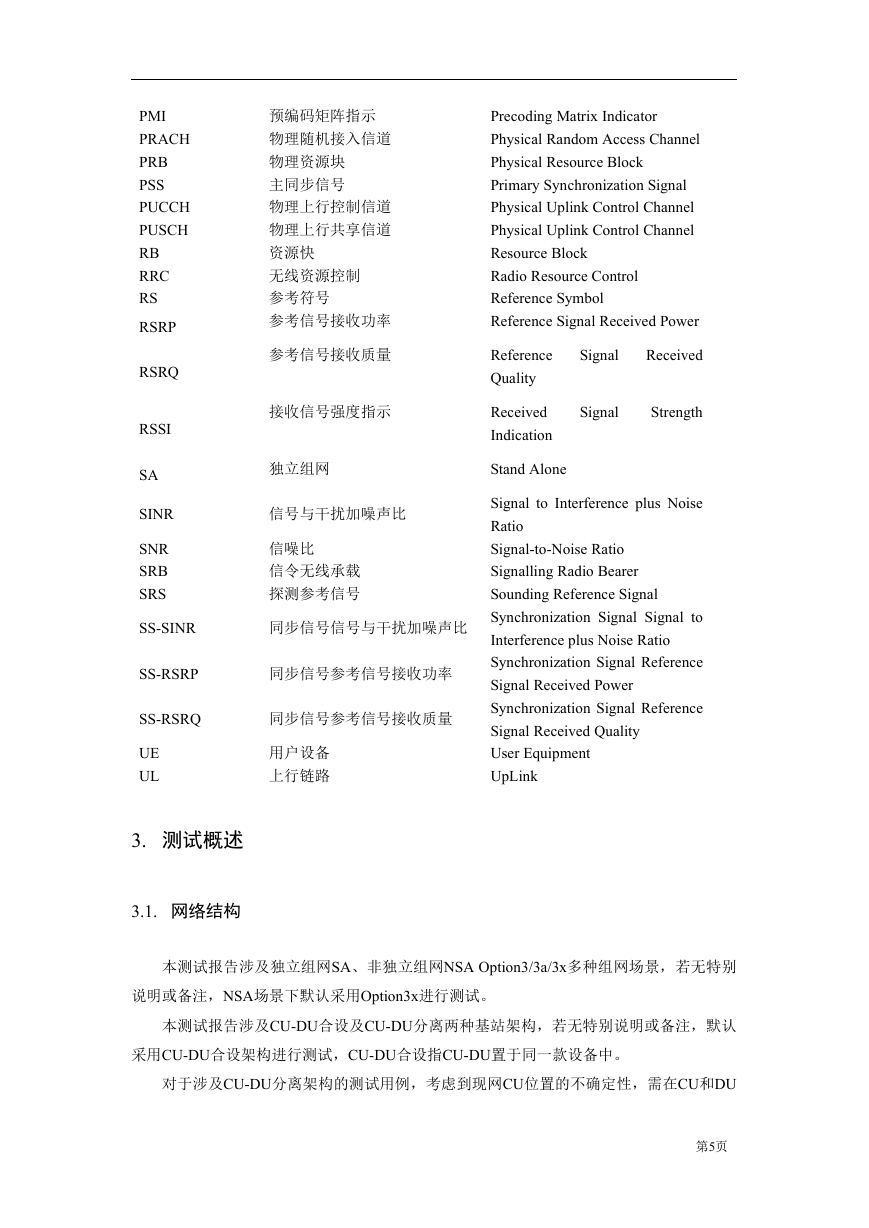

    预编码矩阵指示 物理随机接入信道 物理资源块 主同步信号 物理上行控制信道 物理上行共享信道 资源快 无线资源控制 参考符号 参考信号接收功率 参考信号接收质量 接收信号强度指示 独立组网 信号与干扰加噪声比 信噪比 信令无线承载 探测参考信号 同步信号信号与干扰加噪声比 同步信号参考信号接收功率 同步信号参考信号接收质量 用户设备 上行链路 Precoding Matrix Indicator Physical Random Access Channel Physical Resource Block Primary Synchronization Signal Physical Uplink Control Channel Physical Uplink Control Channel Resource Block Radio Resource Control Reference Symbol Reference Signal Received Power Signal Received Signal Strength Reference Quality Received Indication Stand Alone Signal to Interference plus Noise Ratio Signal-to-Noise Ratio Signalling Radio Bearer Sounding Reference Signal Synchronization Signal Signal to Interference plus Noise Ratio Synchronization Signal Reference Signal Received Power Synchronization Signal Reference Signal Received Quality User Equipment UpLink PMI PRACH PRB PSS PUCCH PUSCH RB RRC RS RSRP RSRQ RSSI SA SINR SNR SRB SRS SS-SINR SS-RSRP SS-RSRQ UE UL 3. 测试概述 3.1. 网络结构 本测试报告涉及独立组网SA、非独立组网NSA Option3/3a/3x多种组网场景，若无特别 说明或备注，NSA场景下默认采用Option3x进行测试。 本测试报告涉及CU-DU合设及CU-DU分离两种基站架构，若无特别说明或备注，默认 采用CU-DU合设架构进行测试，CU-DU合设指CU-DU置于同一款设备中。 对于涉及CU-DU分离架构的测试用例，考虑到现网CU位置的不确定性，需在CU和DU 第5页

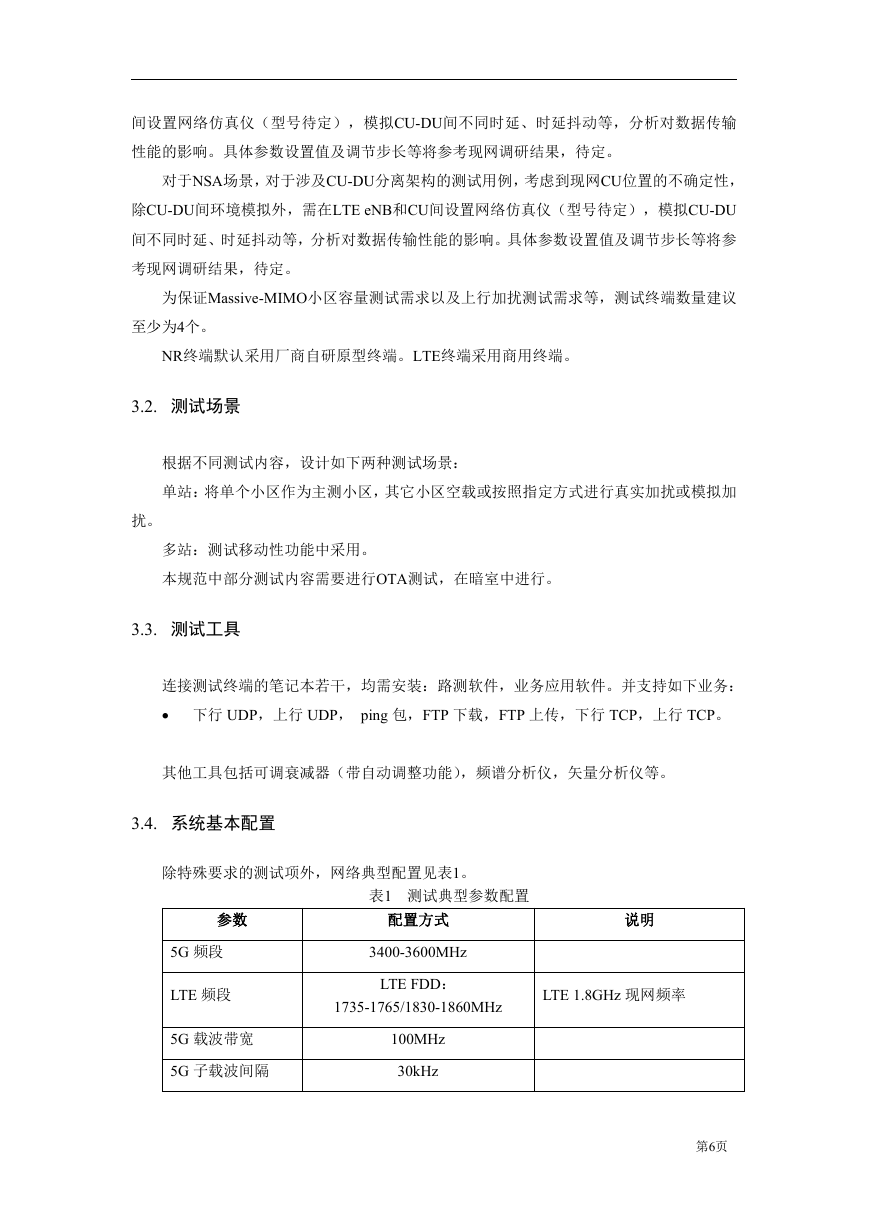

    间设置网络仿真仪（型号待定），模拟CU-DU间不同时延、时延抖动等，分析对数据传输 性能的影响。具体参数设置值及调节步长等将参考现网调研结果，待定。 对于NSA场景，对于涉及CU-DU分离架构的测试用例，考虑到现网CU位置的不确定性， 除CU-DU间环境模拟外，需在LTE eNB和CU间设置网络仿真仪（型号待定），模拟CU-DU 间不同时延、时延抖动等，分析对数据传输性能的影响。具体参数设置值及调节步长等将参 考现网调研结果，待定。 为保证Massive-MIMO小区容量测试需求以及上行加扰测试需求等，测试终端数量建议 至少为4个。 NR终端默认采用厂商自研原型终端。LTE终端采用商用终端。 3.2. 测试场景 根据不同测试内容，设计如下两种测试场景： 单站：将单个小区作为主测小区，其它小区空载或按照指定方式进行真实加扰或模拟加 扰。 多站：测试移动性功能中采用。 本规范中部分测试内容需要进行OTA测试，在暗室中进行。 3.3. 测试工具 连接测试终端的笔记本若干，均需安装：路测软件，业务应用软件。并支持如下业务：  下行 UDP，上行 UDP， ping 包，FTP 下载，FTP 上传，下行 TCP，上行 TCP。 其他工具包括可调衰减器（带自动调整功能），频谱分析仪，矢量分析仪等。 3.4. 系统基本配置 除特殊要求的测试项外，网络典型配置见表1。 参数 5G 频段 LTE 频段 5G 载波带宽 5G 子载波间隔 表1 测试典型参数配置 配置方式 3400-3600MHz LTE FDD： 1735-1765/1830-1860MHz 100MHz 30kHz 说明 LTE 1.8GHz 现网频率 第6页

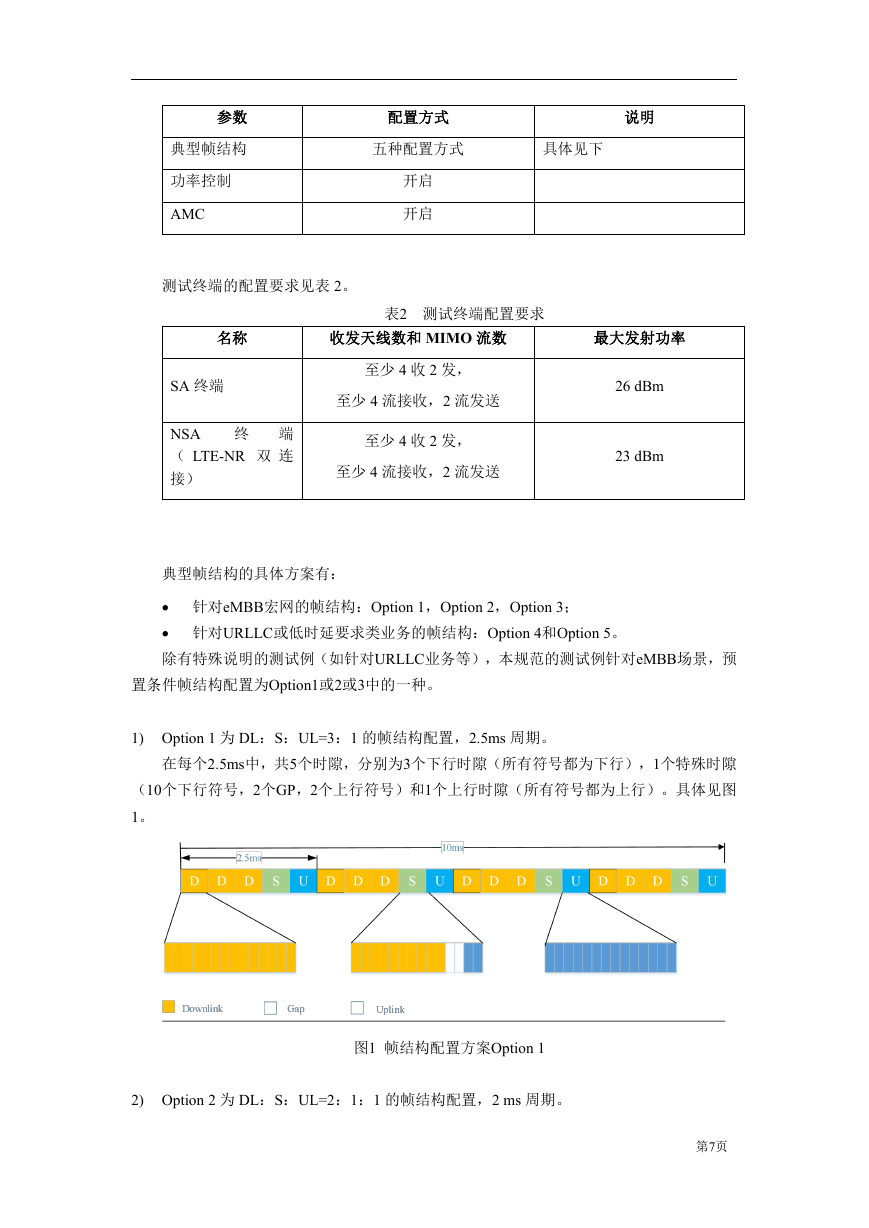

    参数 配置方式 说明 典型帧结构 五种配置方式 具体见下 功率控制 AMC 开启 开启 测试终端的配置要求见表 2。 名称 收发天线数和 MIMO 流数 最大发射功率 表2 测试终端配置要求 SA 终端 NSA 终 端 （ LTE-NR 双 连 接） 至少 4 收 2 发， 至少 4 流接收，2 流发送 至少 4 收 2 发， 至少 4 流接收，2 流发送 26 dBm 23 dBm 典型帧结构的具体方案有：  针对eMBB宏网的帧结构：Option 1，Option 2，Option 3；  针对URLLC或低时延要求类业务的帧结构：Option 4和Option 5。 除有特殊说明的测试例（如针对URLLC业务等），本规范的测试例针对eMBB场景，预 置条件帧结构配置为Option1或2或3中的一种。 1) Option 1 为 DL：S：UL=3：1 的帧结构配置，2.5ms 周期。 在每个2.5ms中，共5个时隙，分别为3个下行时隙（所有符号都为下行），1个特殊时隙 （10个下行符号，2个GP，2个上行符号）和1个上行时隙（所有符号都为上行）。具体见图 1。 图1 帧结构配置方案Option 1 2) Option 2 为 DL：S：UL=2：1：1 的帧结构配置，2 ms 周期。 第7页

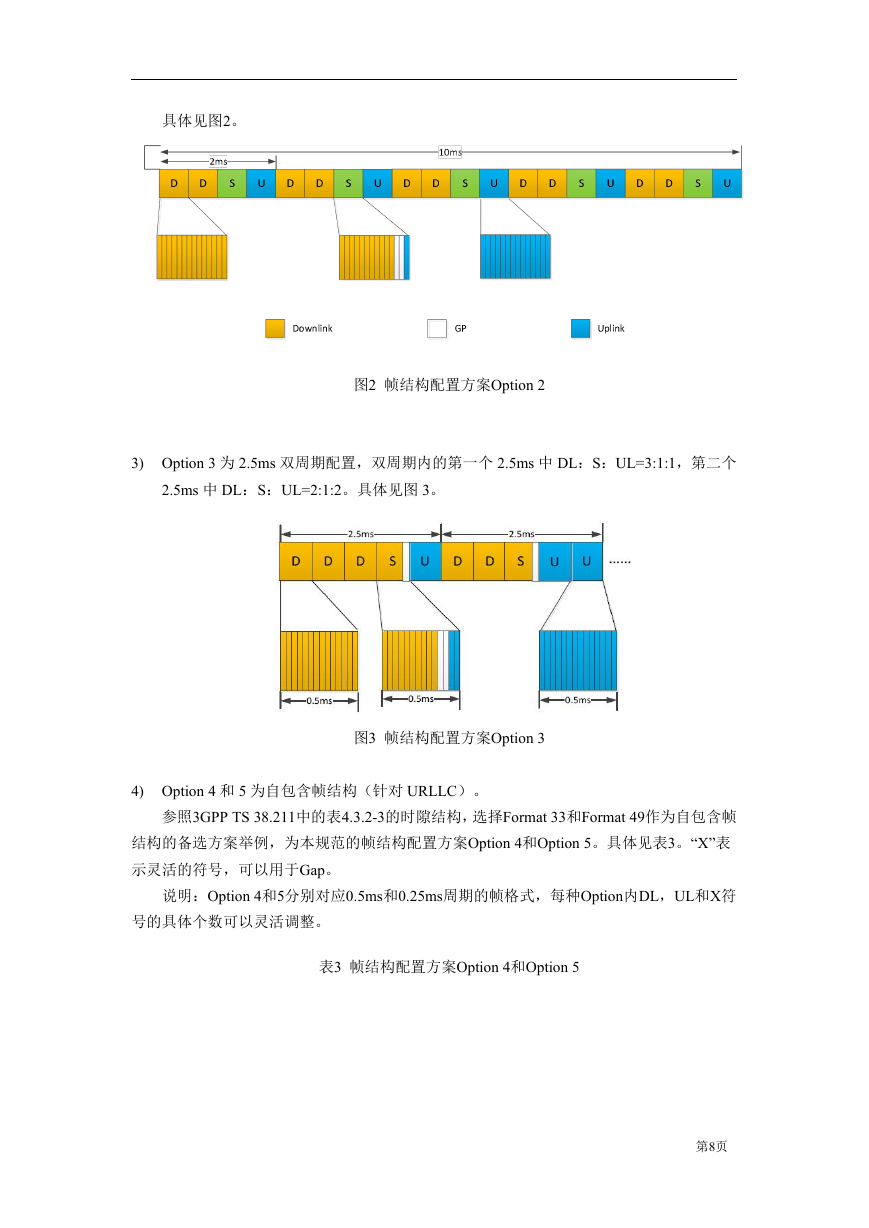

    具体见图2。 图2 帧结构配置方案Option 2 3) Option 3 为 2.5ms 双周期配置，双周期内的第一个 2.5ms 中 DL：S：UL=3:1:1，第二个 2.5ms 中 DL：S：UL=2:1:2。具体见图 3。 图3 帧结构配置方案Option 3 4) Option 4 和 5 为自包含帧结构（针对 URLLC）。 参照3GPP TS 38.211中的表4.3.2-3的时隙结构，选择Format 33和Format 49作为自包含帧 结构的备选方案举例，为本规范的帧结构配置方案Option 4和Option 5。具体见表3。“X”表 示灵活的符号，可以用于Gap。 说明：Option 4和5分别对应0.5ms和0.25ms周期的帧格式，每种Option内DL，UL和X符 号的具体个数可以灵活调整。 表3 帧结构配置方案Option 4和Option 5 第8页
