    使用 DesignModeler 进行 2D 表面体建模 当前网上几乎没有看到有教网友们进行二维表面体创建的教程。下面这个是一个很简单 的表明体创建的步骤，希望可以给大家一点启发。 使用 DesignModeler 的草图绘画工具，绘出草图大概形状（矩形），放置圆形 通过尺寸标准，将 2D 形状调整到预期值。注意，这里选择的工作平面是 XY 平面。 接下来，用鼠标先选中刚才创建的草图（由于在同一个 Sketch 中绘画，已经融合在一起， 如果要分开，则需要自己在 new 一个 plane 平面）

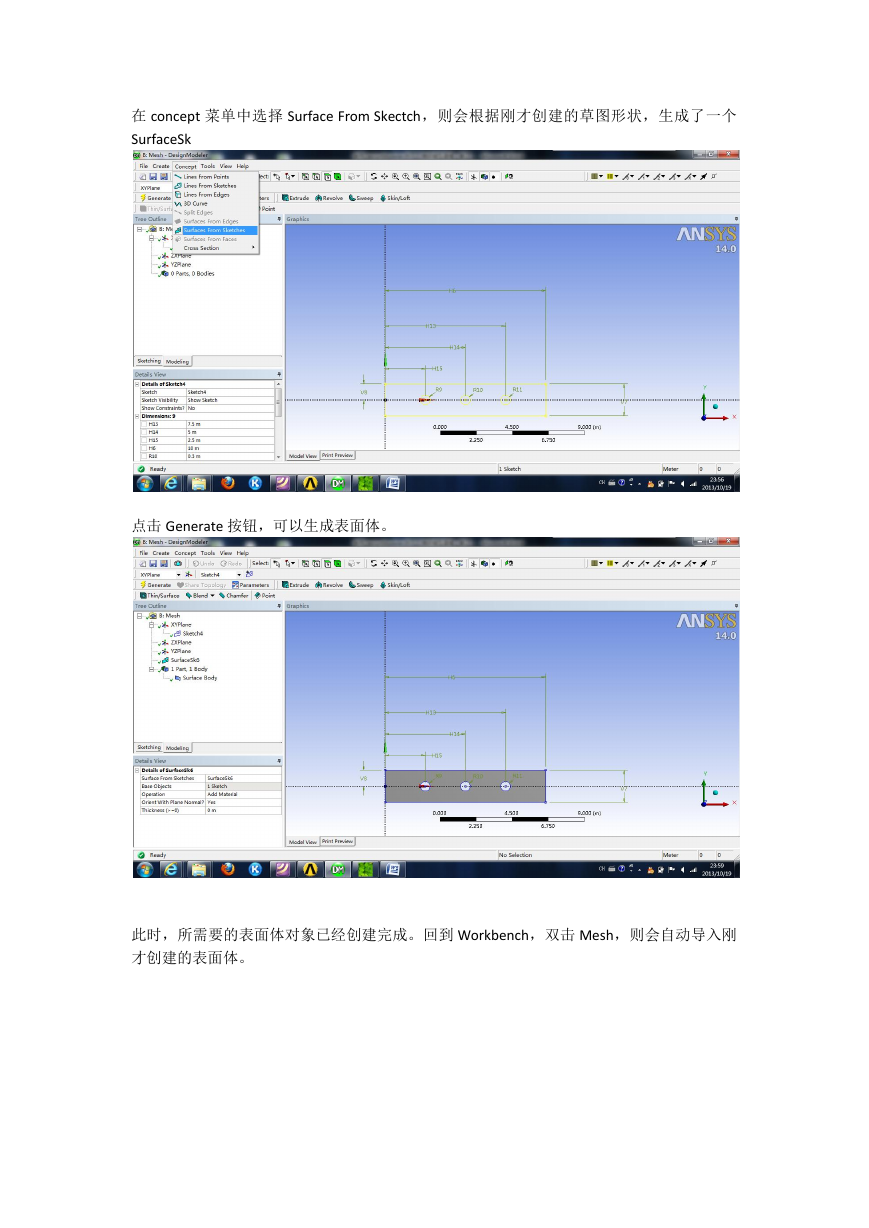

    在 concept 菜单中选择 Surface From Skectch，则会根据刚才创建的草图形状，生成了一个 SurfaceSk 点击 Generate 按钮，可以生成表面体。 此时，所需要的表面体对象已经创建完成。回到 Workbench，双击 Mesh，则会自动导入刚 才创建的表面体。

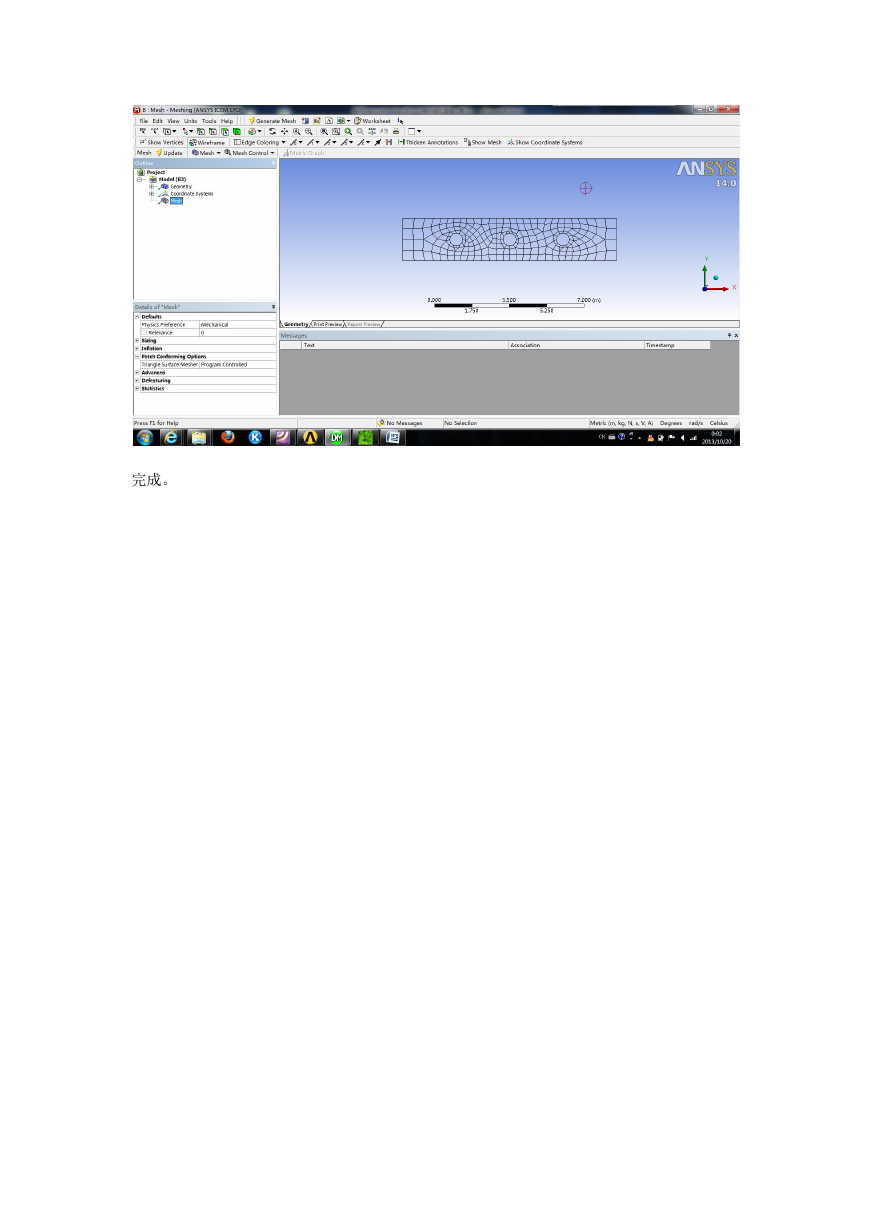

    然后，可以执行网格化。将表面体细分为若干细胞单元。
    完成。
