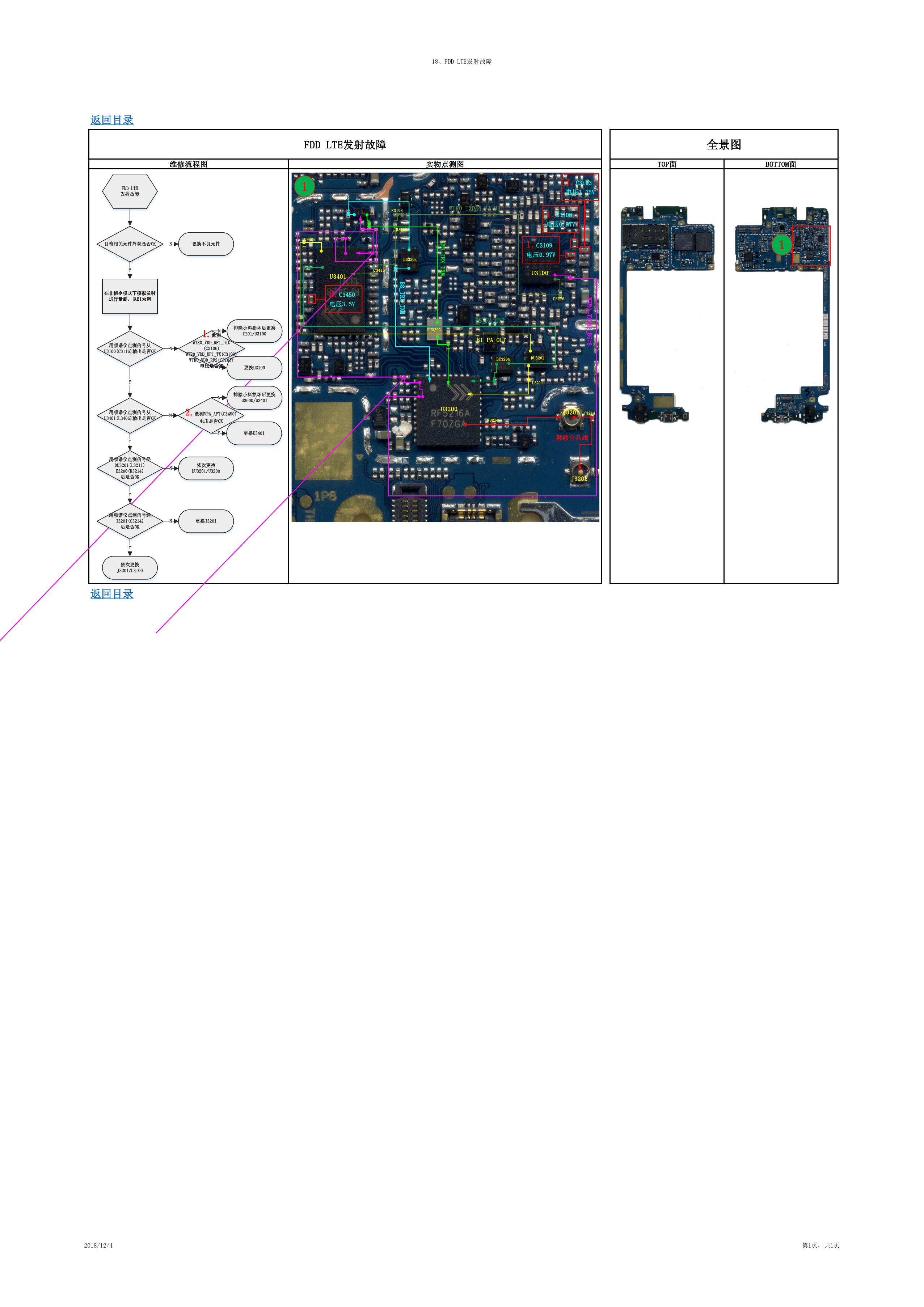

18、FDD LTE发射故障 维修流程图 实物点测图 TOP面 BOTTOM面 FDD LTE发射故障 全景图 1 1 L3406 WTR0_TXDA4_B1_B3 R3103 R3102 DU3203 C3416 B 5 _ T R X _ T X M B 8 _ T R X _ T X M U3401 2.C3450 电压3.5V DU3202 B3_PA_OUT B1_PA_OUT 1.C3103 电压1.75V 1.C3106 电压0.97V 1.C3109 电压0.97V U3100 C3116 W T R 0 _ T X D A 2 _ B 5 / 8 DU3204 DU3201 L3211 U3200 R3214 J3201 C3214 射频公共线 J3202 返回目录 FDD LTE 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B1为例 用频谱仪点测信号从 U3100(C3116)输出是否OK Y 用频谱仪点测信号从 U3401(L3406)输出是否OK Y 用频谱仪点测信号经 DU3201(L3211) U3200(R3214) 后是否OK Y 用频谱仪点测信号经 J3201(C3214) 后是否OK Y 依次更换 J3201/U3100 N N N N 返回目录 N 1.量测 排除小料损坏后更换 U201/U3100 WTR0_VDD_RF1_DIG (C3106) WTR0_VDD_RF1_TX(C3109) WTR0_VDD_RF2(C3103) 电压是否OK Y 更换U3100 N 排除小料损坏后更换 U3600/U3401 2.量测VPA_APT(C3450) 电压是否OK Y 更换U3401 依次更换 DU3201/U3200 更换J3201 2018/12/4 第1页，共1页
