电子产品热设计培训课程

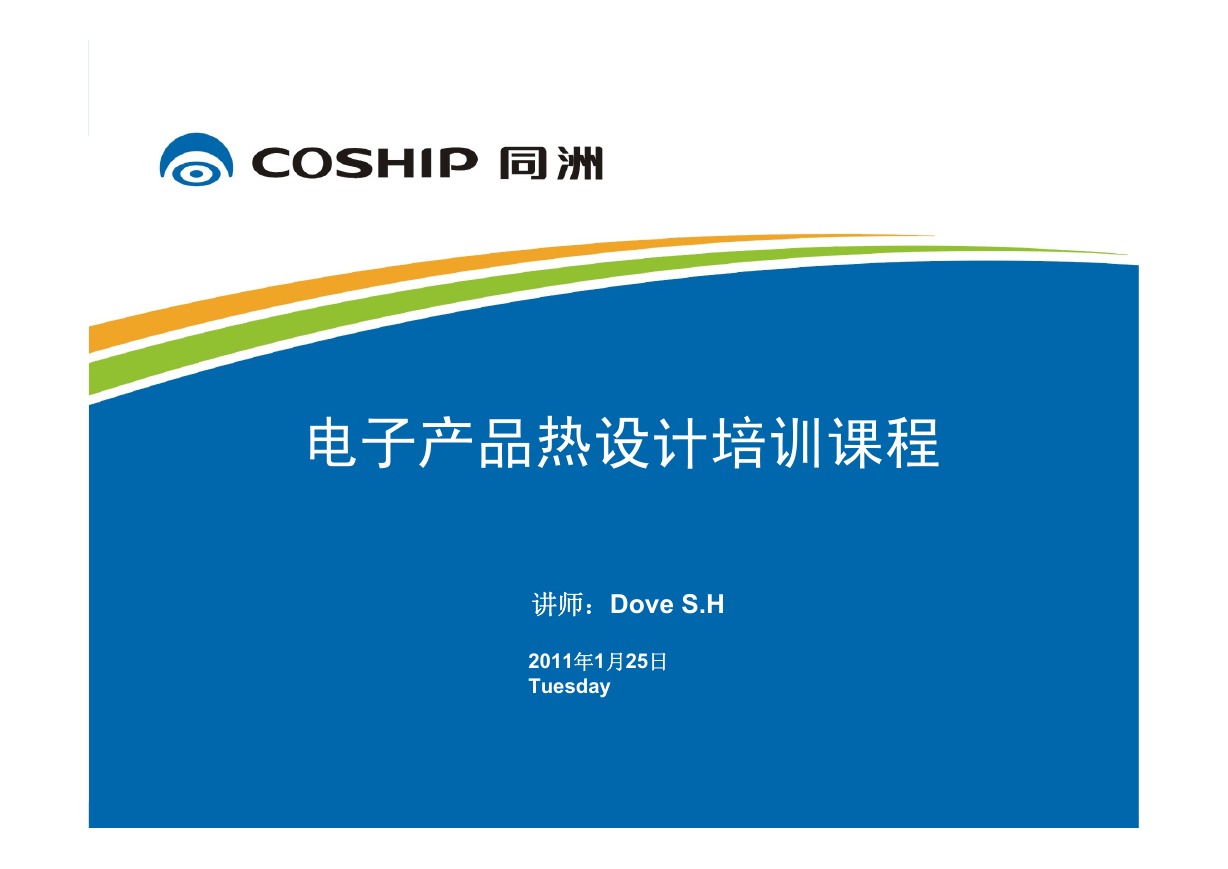

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长电子产品热设计培训课程讲师：Dove S.H 2011年1月25日 Tuesday 行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

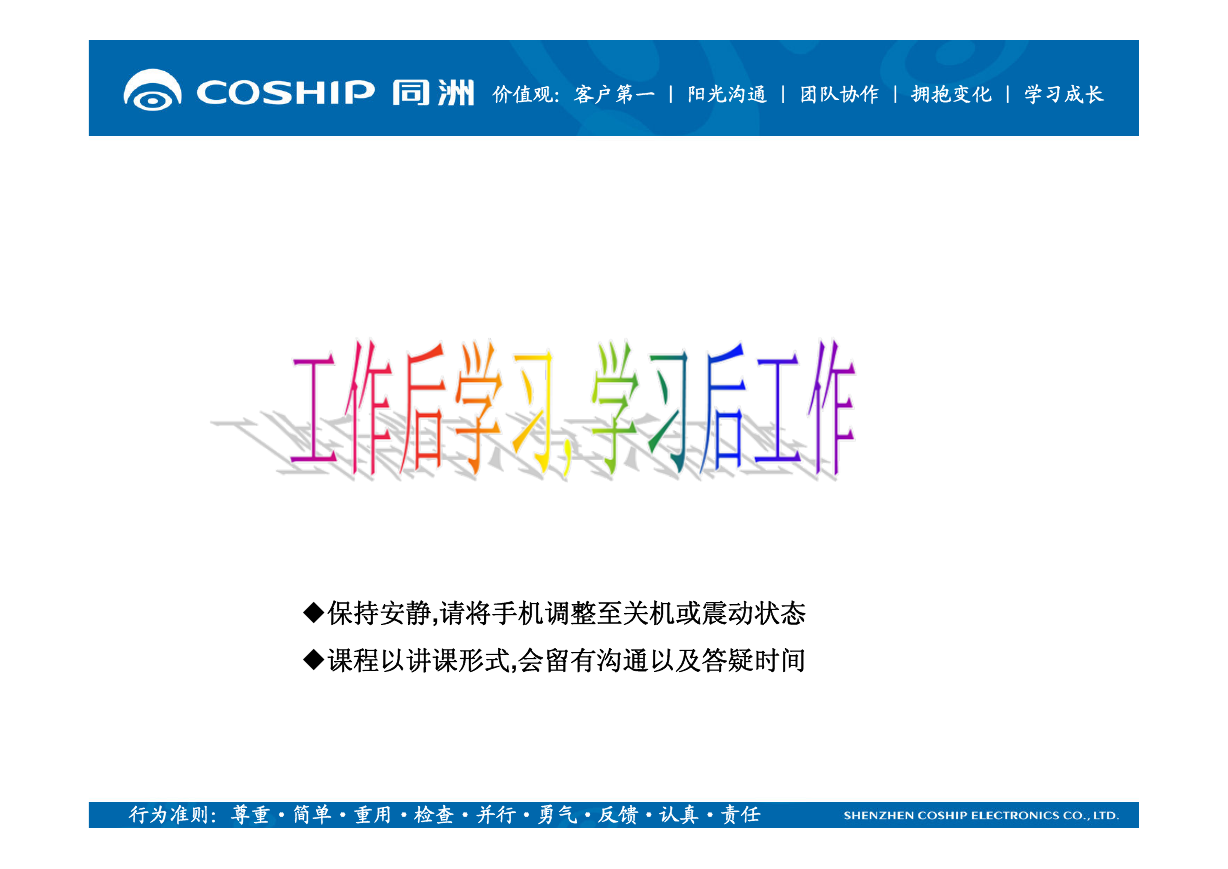

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长保持安静,请将手机调整至关机或震动状态课程以讲课形式,会留有沟通以及答疑时间行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

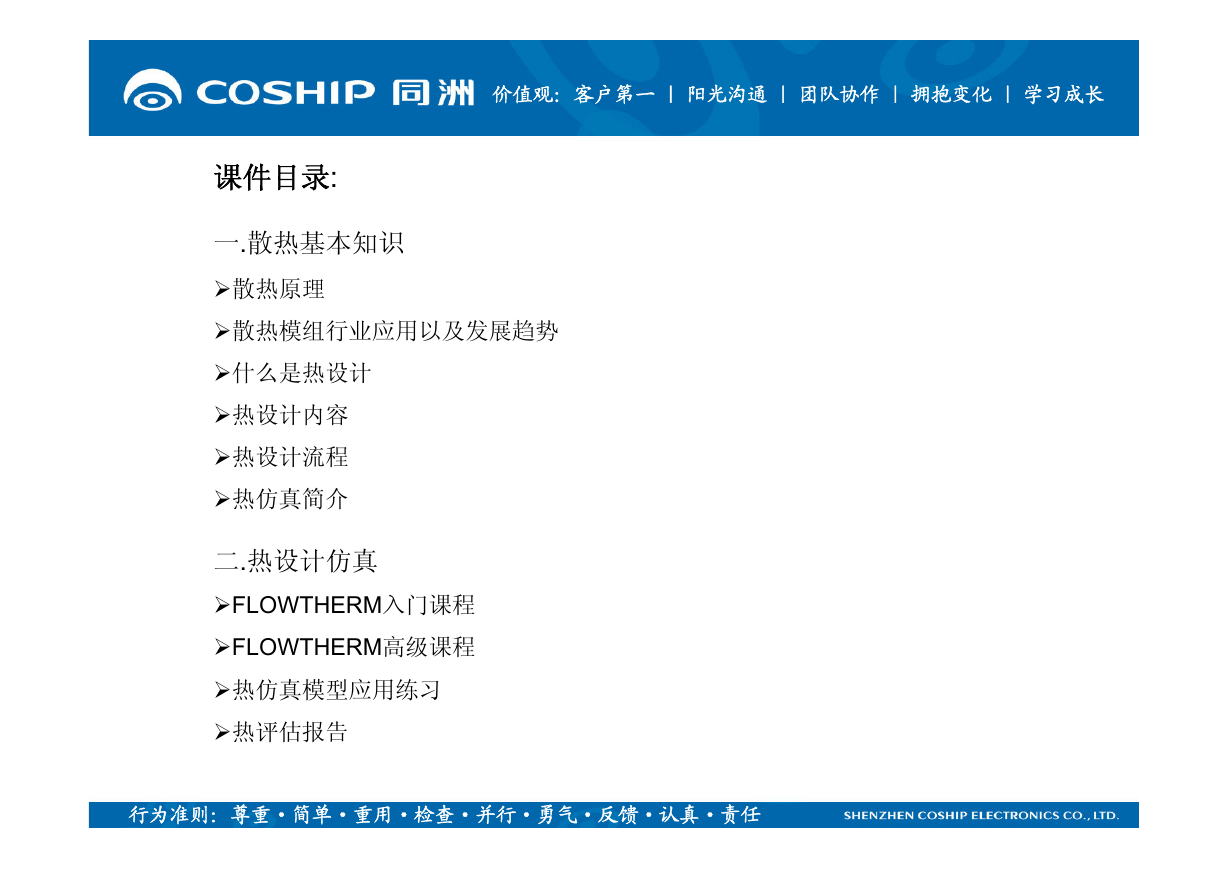

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长课件目录: 一.散热基本知识散热原理散热模组行业应用以及发展趋势什么是热设计热设计内容热设计流程热仿真简介二.热设计仿真 FLOWTHERM入门课程 FLOWTHERM高级课程热仿真模型应用练习热评估报告行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

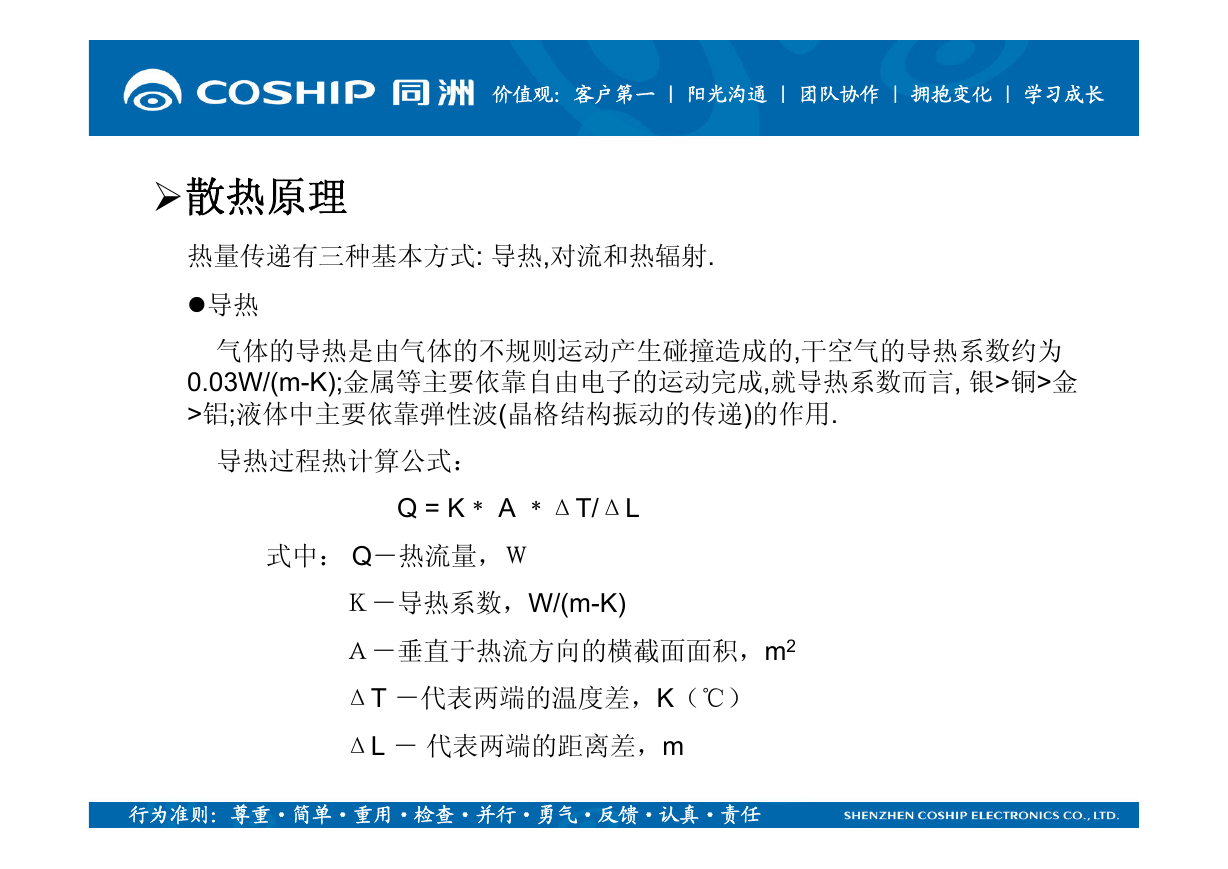

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长散热原理热量传递有三种基本方式: 导热,对流和热辐射. 导热气体的导热是由气体的不规则运动产生碰撞造成的,干空气的导热系数约为 0.03W/(m-K);金属等主要依靠自由电子的运动完成,就导热系数而言, 银>铜>金 >铝;液体中主要依靠弹性波(晶格结构振动的传递)的作用. 导热过程热计算公式： Q = K﹡ A ﹡ΔT/ΔL 式中： Q－热流量，ＷＫ－导热系数，W/(m-K) Ａ－垂直于热流方向的横截面面积，m2 ΔT －代表两端的温度差，K（℃） ΔL －代表两端的距离差，m 行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长散热原理让我们来看一下图标,更加深您的印象! 铜材的导热系数高,经过热传导后,温度在铜材中分布就非常均匀,相反的, 木材的导热系数偏低,于是相同的传导距离,木材的温度分布就明显的不均匀(温度颜色衰减的非常快;表示热量传导性不良.) 铜与木材热传导后温度分布行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

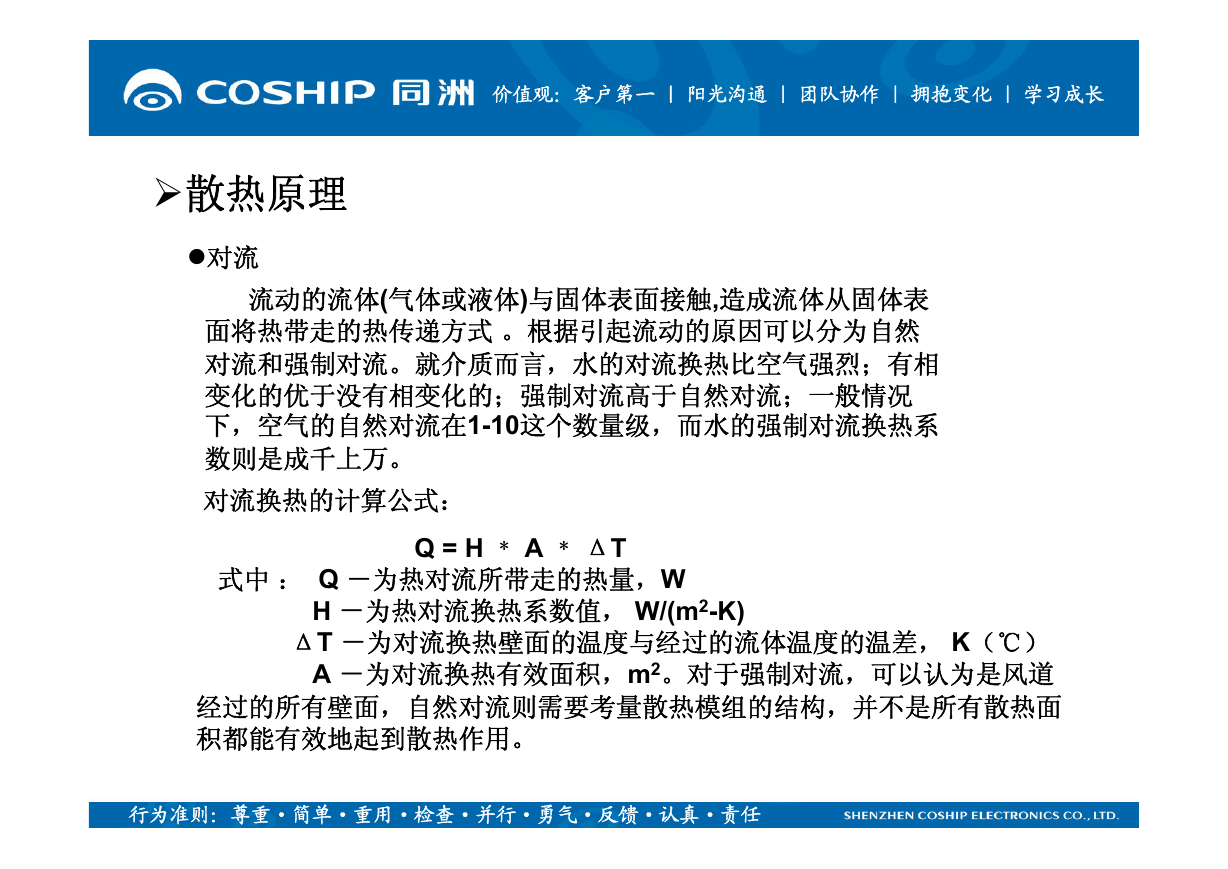

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长散热原理对流流动的流体(气体或液体)与固体表面接触,造成流体从固体表面将热带走的热传递方式。根据引起流动的原因可以分为自然对流和强制对流。就介质而言，水的对流换热比空气强烈；有相变化的优于没有相变化的；强制对流高于自然对流；一般情况下，空气的自然对流在1-10这个数量级，而水的强制对流换热系数则是成千上万。对流换热的计算公式： Q = H ﹡ A ﹡ ΔT 式中： Q －为热对流所带走的热量，W H －为热对流换热系数值， W/(m2-K) ΔT －为对流换热壁面的温度与经过的流体温度的温差， K（℃） A －为对流换热有效面积，m2。对于强制对流，可以认为是风道经过的所有壁面，自然对流则需要考量散热模组的结构，并不是所有散热面积都能有效地起到散热作用。行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长散热原理对流强制对流域自然对流在机箱中应用状态行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任

价值观：客户第一 | 阳光沟通 | 团队协作 | 拥抱变化 | 学习成长散热原理热辐射物体通过电磁波来传递热量的方式称为热辐射。热辐射不需要依赖介质传递，任何物体都存在热辐射，物体不断的向空间发出热辐射，也不断的吸收其他物体的热辐射，形成辐射换热。物体辐射换热量的计算公式为： Q =ε﹡ A1 ﹡ σ ﹡ （T1 4-T2 4）式中： Q －为辐射换热量，W ε －物体的发射率，习惯称呼物体黑度，其值介于（0-1之间） A1 －辐射的有效表面积，m2 σ －黑体辐射常数，其值为5.67 x 10-8W/(m2-K4) T1 －物体有效辐射表面的温度,K T2 －物体所在的空间温度,K 行为准则：尊重·简单·重用·检查·并行·勇气·反馈·认真·责任
