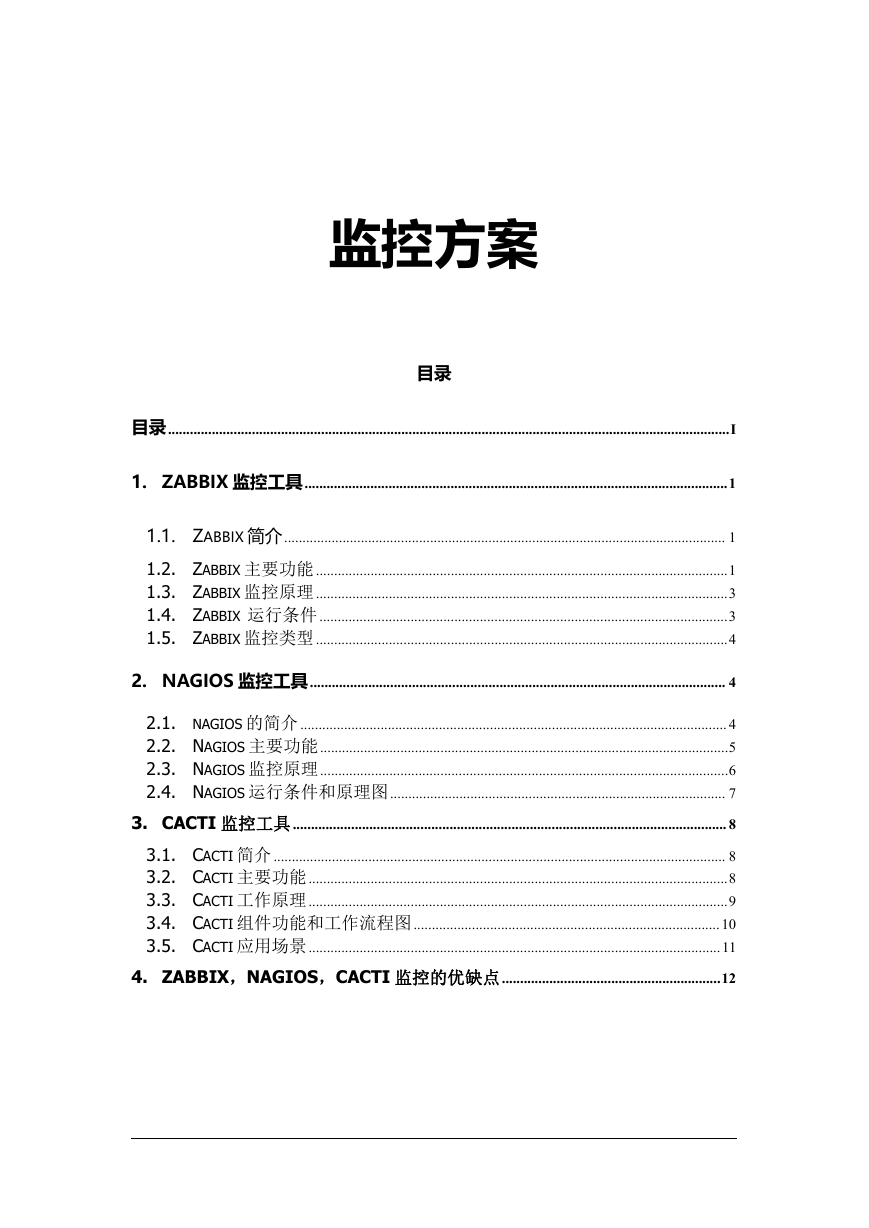

监控方案目录目录..........................................................................................................................................................I 1. ZABBIX 监控工具....................................................................................................................1 1.1. ZABBIX 简介......................................................................................................................... 1 1.2. ZABBIX 主要功能.................................................................................................................1 1.3. ZABBIX 监控原理.................................................................................................................3 1.4. ZABBIX 运行条件................................................................................................................3 1.5. ZABBIX 监控类型.................................................................................................................4 2. NAGIOS 监控工具.................................................................................................................. 4 2.1. NAGIOS 的简介..................................................................................................................... 4 2.2. NAGIOS 主要功能................................................................................................................5 2.3. NAGIOS 监控原理................................................................................................................6 2.4. NAGIOS 运行条件和原理图............................................................................................ 7 3. CACTI 监控工具....................................................................................................................... 8 3.1. CACTI 简介............................................................................................................................ 8 3.2. CACTI 主要功能...................................................................................................................8 3.3. CACTI 工作原理...................................................................................................................9 3.4. CACTI 组件功能和工作流程图....................................................................................10 3.5. CACTI 应用场景.................................................................................................................11 4. ZABBIX，NAGIOS，CACTI 监控的优缺点............................................................12

1.zabbix 监控工具 1.1. Zabbix 简介 Zabbix 是一个高度集成的网络监控解决方案，可以提供企业级的开源分布式监控解决方案，由一个国外的团队持续维护更新，软件可以自由下载使用，运作团队靠提供收费的技术支持赢利。 zabbix 是一个基于 Web 界面的，提供分布式系统监控以及网络监视功能的企业级的开源解决方案。 zabbix 能监视各种网络参数，保证服务器系统的安全运营，并提供灵活的通知机制以让系统管理员快速定位/解决存在的各种问题。 zabbix 主要由 2 部分构成 zabbix server 和 zabbix agent，可选组建 zabbix proxy。 zabbix server 可以通过 SNMP，zabbix agent，fping 端口监视等方法对远程服务器或网络状态完成监视，数据收集等功能。同时支持 Linux 以及 Unix 平台，Windows 平台只能安装客户端。 1.2. Zabbix 主要功能 ①具备常见的商业监控软件所具备的功能（主机的性能监控、网络设备性能监控、数据库、性能监控、FTP 等通用协议监控、多种告警方式、详细的报表图表绘制） ②支持自动发现网络设备和服务器（可以通过配置自动发现服务器规则来实现） 1

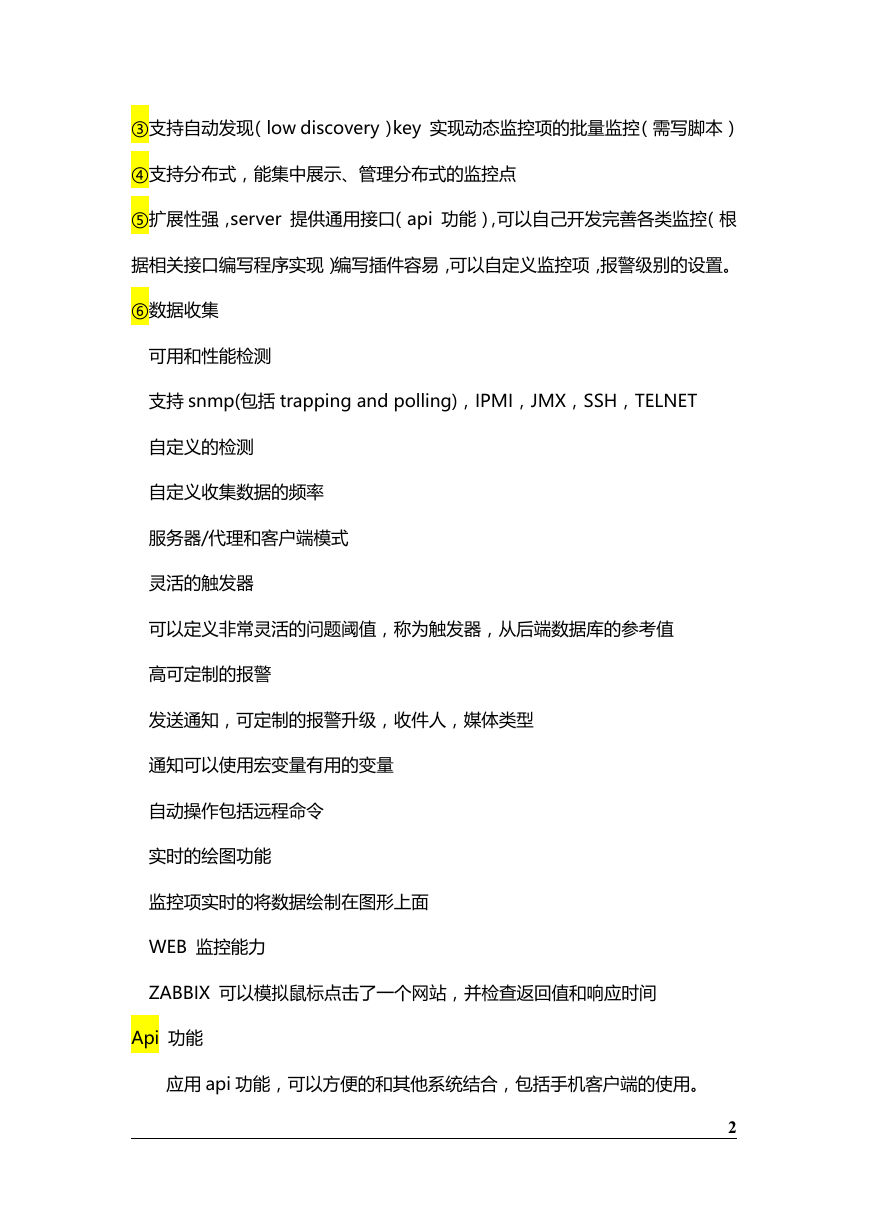

③支持自动发现（low discovery）key 实现动态监控项的批量监控（需写脚本） ④支持分布式，能集中展示、管理分布式的监控点 ⑤扩展性强，server 提供通用接口（api 功能），可以自己开发完善各类监控（根据相关接口编写程序实现）编写插件容易，可以自定义监控项，报警级别的设置。 ⑥数据收集可用和性能检测支持 snmp(包括 trapping and polling)，IPMI，JMX，SSH，TELNET 自定义的检测自定义收集数据的频率服务器/代理和客户端模式灵活的触发器可以定义非常灵活的问题阈值，称为触发器，从后端数据库的参考值高可定制的报警发送通知，可定制的报警升级，收件人，媒体类型通知可以使用宏变量有用的变量自动操作包括远程命令实时的绘图功能监控项实时的将数据绘制在图形上面 WEB 监控能力 ZABBIX 可以模拟鼠标点击了一个网站，并检查返回值和响应时间 Api 功能应用 api 功能，可以方便的和其他系统结合，包括手机客户端的使用。 2

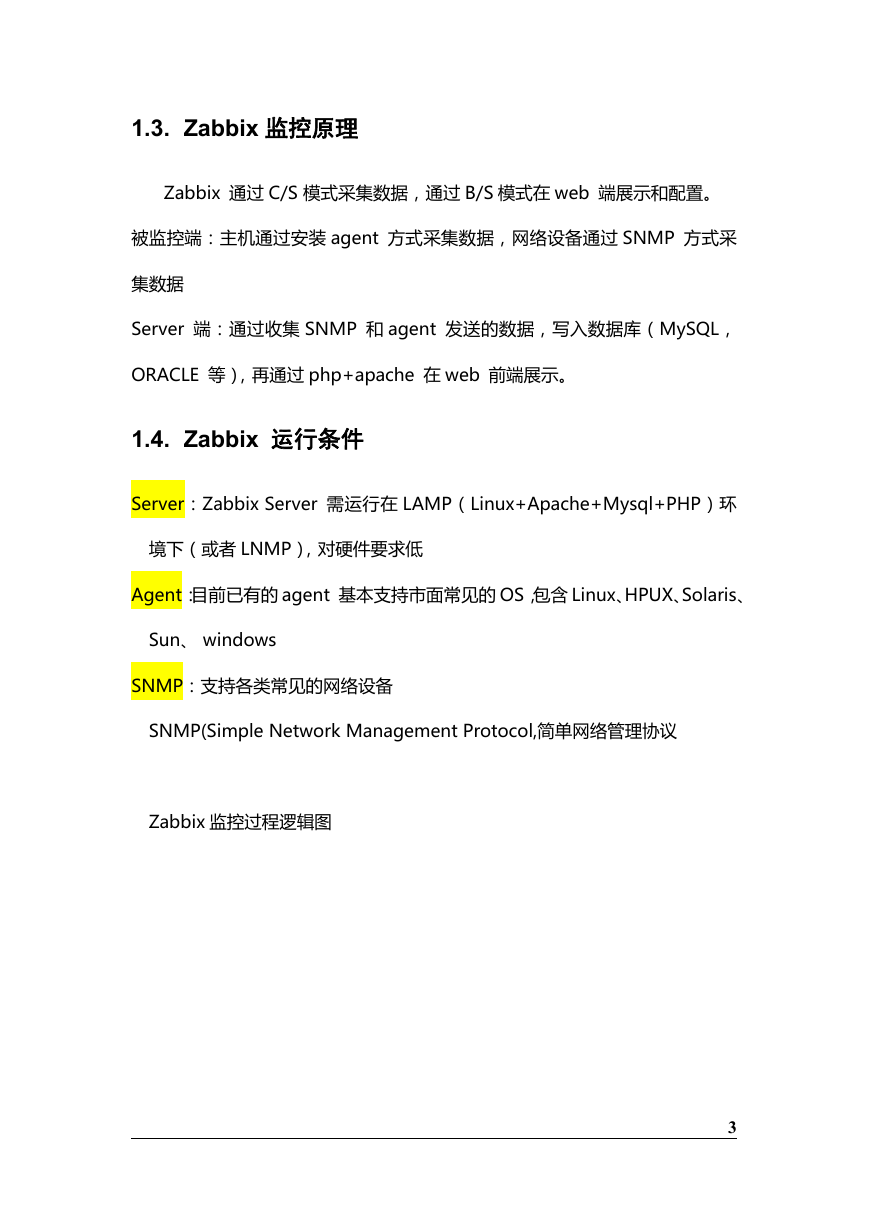

1.3. Zabbix 监控原理 Zabbix 通过 C/S 模式采集数据，通过 B/S 模式在 web 端展示和配置。被监控端：主机通过安装 agent 方式采集数据，网络设备通过 SNMP 方式采集数据 Server 端：通过收集 SNMP 和 agent 发送的数据，写入数据库（MySQL， ORACLE 等），再通过 php+apache 在 web 前端展示。 1.4. Zabbix 运行条件 Server：Zabbix Server 需运行在 LAMP（Linux+Apache+Mysql+PHP）环境下（或者 LNMP），对硬件要求低 Agent：目前已有的 agent 基本支持市面常见的 OS，包含 Linux、HPUX、Solaris、 Sun、 windows SNMP：支持各类常见的网络设备 SNMP(Simple Network Management Protocol,简单网络管理协议 Zabbix 监控过程逻辑图 3

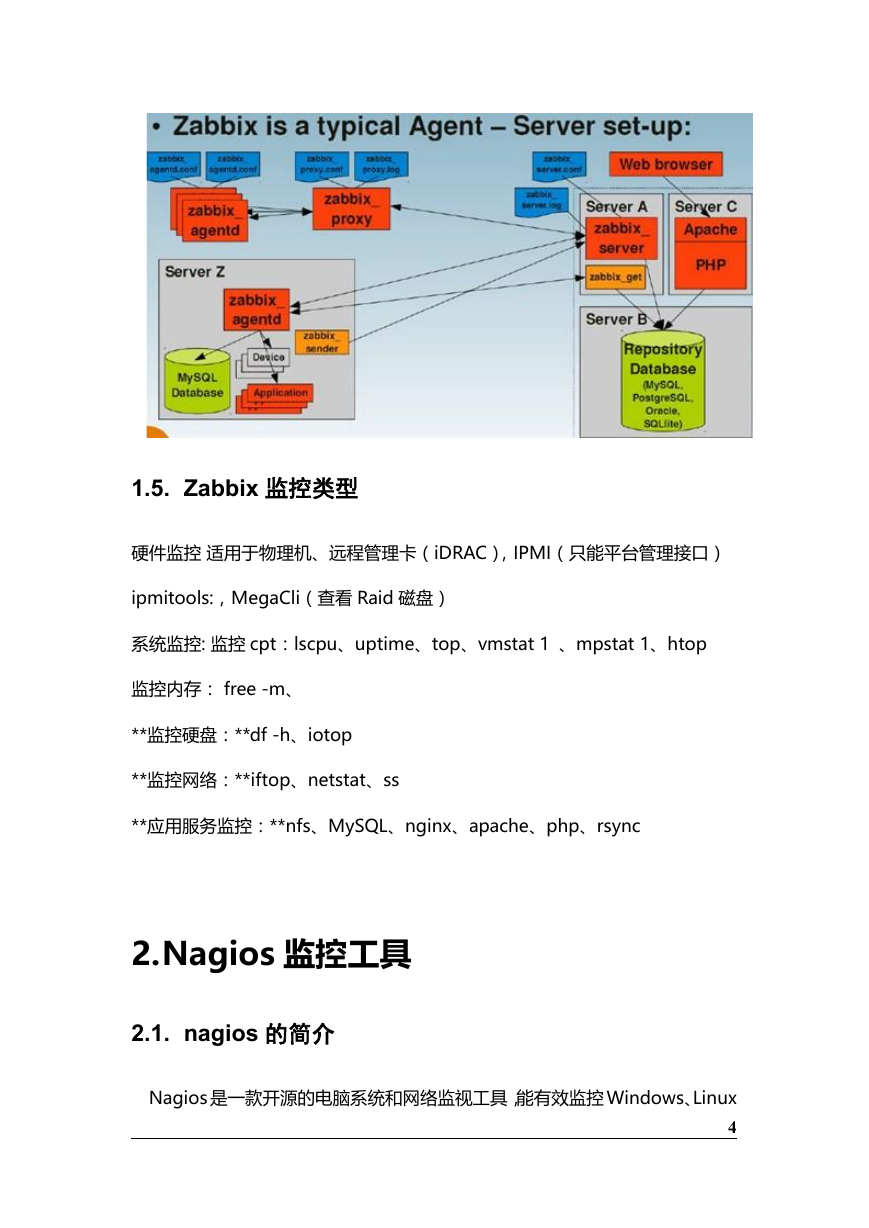

1.5. Zabbix 监控类型硬件监控适用于物理机、远程管理卡（iDRAC），IPMI（只能平台管理接口） ipmitools:，MegaCli（查看 Raid 磁盘）系统监控: 监控 cpt：lscpu、uptime、top、vmstat 1 、mpstat 1、htop 监控内存： free -m、 **监控硬盘：**df -h、iotop **监控网络：**iftop、netstat、ss **应用服务监控：**nfs、MySQL、nginx、apache、php、rsync 2.Nagios 监控工具 2.1. nagios 的简介 Nagios 是一款开源的电脑系统和网络监视工具，能有效监控 Windows、Linux 4

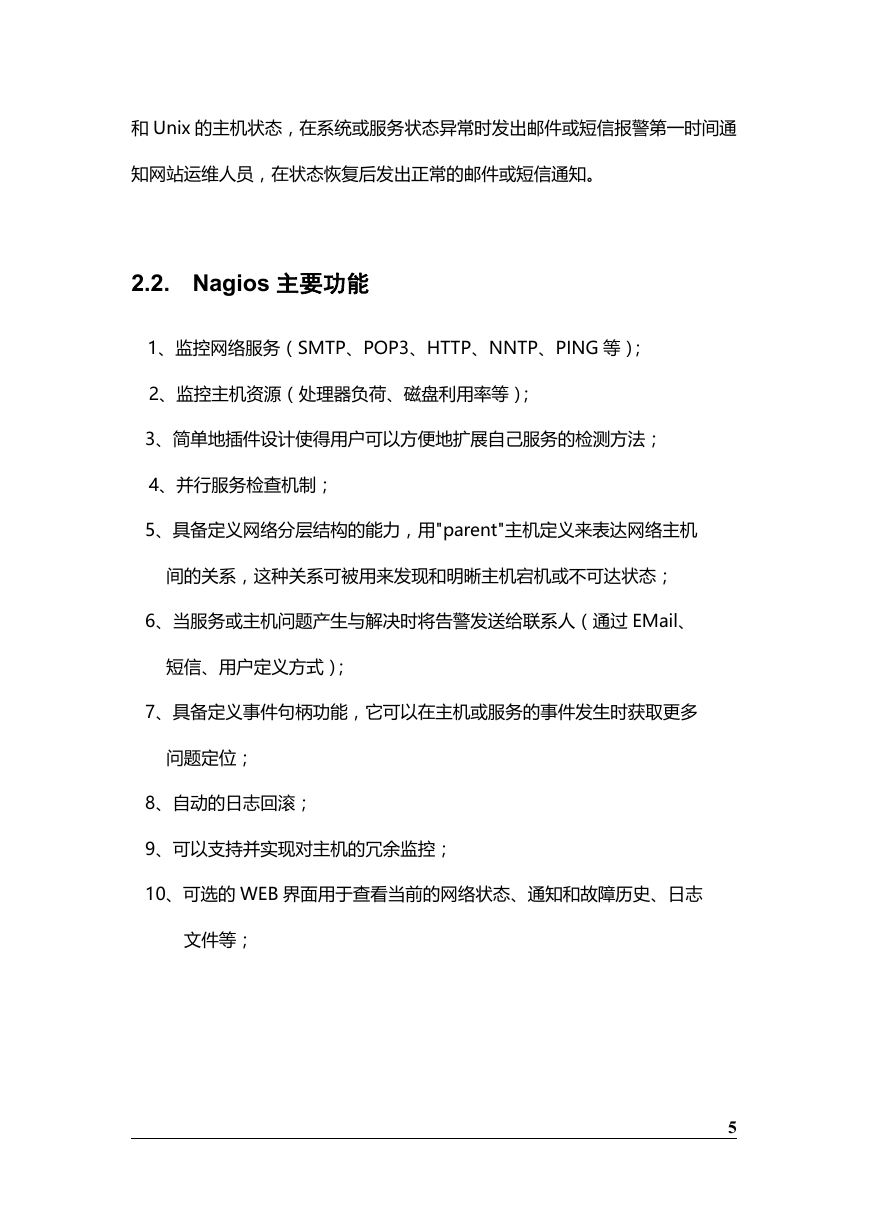

和 Unix 的主机状态，在系统或服务状态异常时发出邮件或短信报警第一时间通知网站运维人员，在状态恢复后发出正常的邮件或短信通知。 2.2. Nagios 主要功能 1、监控网络服务（SMTP、POP3、HTTP、NNTP、PING 等）； 2、监控主机资源（处理器负荷、磁盘利用率等）； 3、简单地插件设计使得用户可以方便地扩展自己服务的检测方法； 4、并行服务检查机制； 5、具备定义网络分层结构的能力，用"parent"主机定义来表达网络主机间的关系，这种关系可被用来发现和明晰主机宕机或不可达状态； 6、当服务或主机问题产生与解决时将告警发送给联系人（通过 EMail、短信、用户定义方式）； 7、具备定义事件句柄功能，它可以在主机或服务的事件发生时获取更多问题定位； 8、自动的日志回滚； 9、可以支持并实现对主机的冗余监控； 10、可选的 WEB 界面用于查看当前的网络状态、通知和故障历史、日志文件等； 5

2.3. Nagios 监控原理 Nagios 的功能是监控服务和主机，但是他自身并不包括这部分功能，所有的监控、检测功能都是通过各种插件来完成的。 1) 启动 Nagios 后，它会周期性的自动调用插件去检测服务器状态，同时 Nagios 会维持一个队列， Nagios 执行安装在它里面的 check_nrpe 插件，并告诉 check_nrpe 去检测哪些服务; 2) 通过 SSL，check_ nrpe 连接远端机子上的 NRPE daemon; 3) NRPE 运行本地的各种插件去检测本地的服务和状态 ( check_disk ， check_load 等) ，利用这些插件可以方便的监控很多服务状态，check_disk 是检查磁盘空间的插件，check_load 是检查 CPU 负载的，等等。每一个插件可以通过运行./check_xxx –h 来查看其使用方法和功能； 4) 最后，NRPE 把检测的结果传给主机端的 check_nrpe，check_nrpe 再把结果送到 Nagios 状态队列中，所有插件返回来的状态信息都进入队列； 5) Nagios 每次都从队首开始读取信息，并进行处理后，把状态结果通过 web 显示出来。 Nagios 可以识别 4 种状态返回信息，即 0(OK) 表示状态正常/绿色、 1(WARNING)表示出现警告/黄色、2(CRITICAL)表示出现非常严重的错误/红色、 3(UNKNOWN)表示未知错误/深黄色。Nagios 根据插件返回来的值，来判断监控对象的状态，并通过 web 显示出来，以供管理员及时发现故障。 6

2.4. Nagios 运行条件和原理图 Nagios 是如何通过插件来管理服务器对象后，现在开始研究它是如何管理远端服务器对象的。打开 Nagios 官方的文档，会发现 Nagios 基本上没有什么依赖包，只要求系统是 Linux 或者其他 Nagios 支持的系统。不过如果你没有安装 apache（http 服务），那么你就没有那么直观的界面来查看监控信息了，所以 apache 姑且算是一个前提条件。Nagios 系统提供了一个插件 NRPE。Nagios 通过周期性的运行它来获得远端服务器的各种状态信息。它们之间的关系如下图所示： 7
