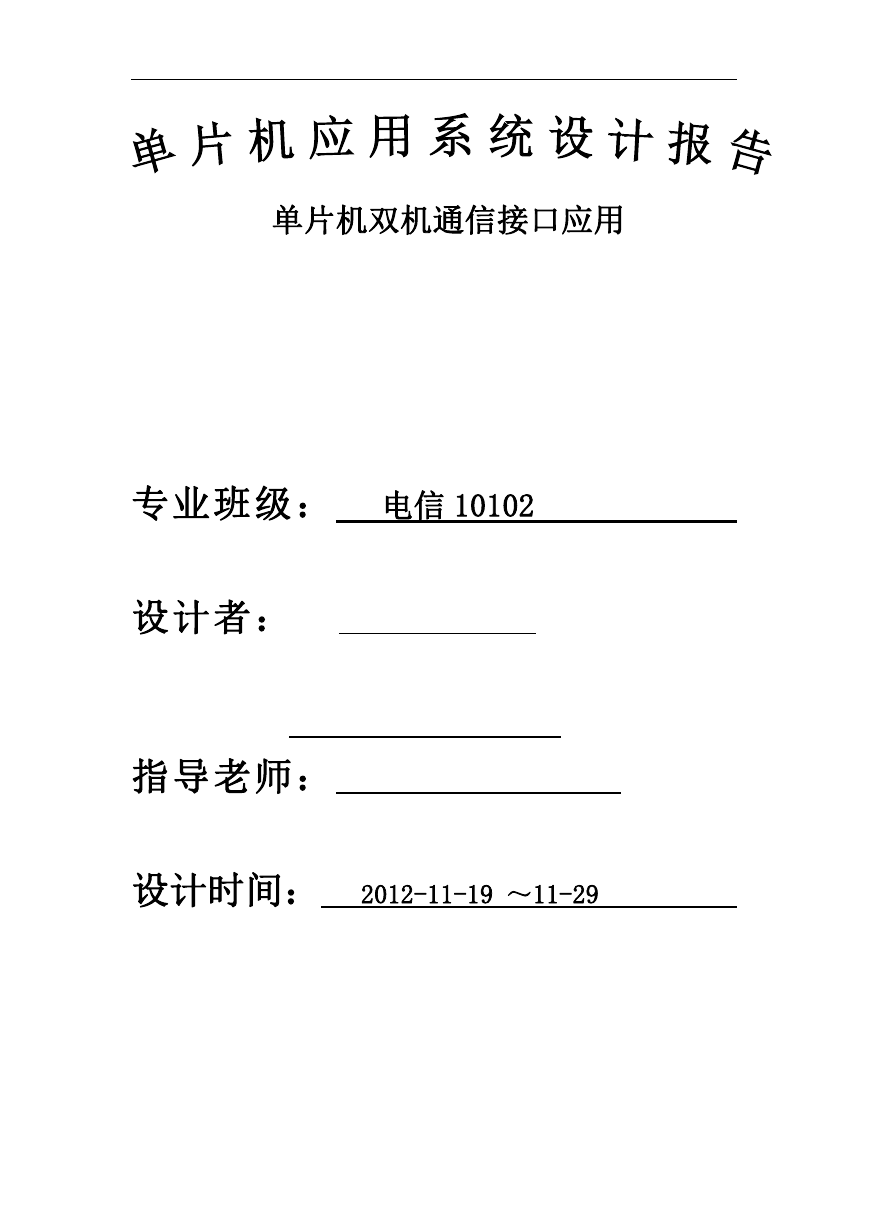

单片机双机通信接口应用专业班级：电信 10102 设计者：指导老师：设计时间： 2012-11-19 ～11-29

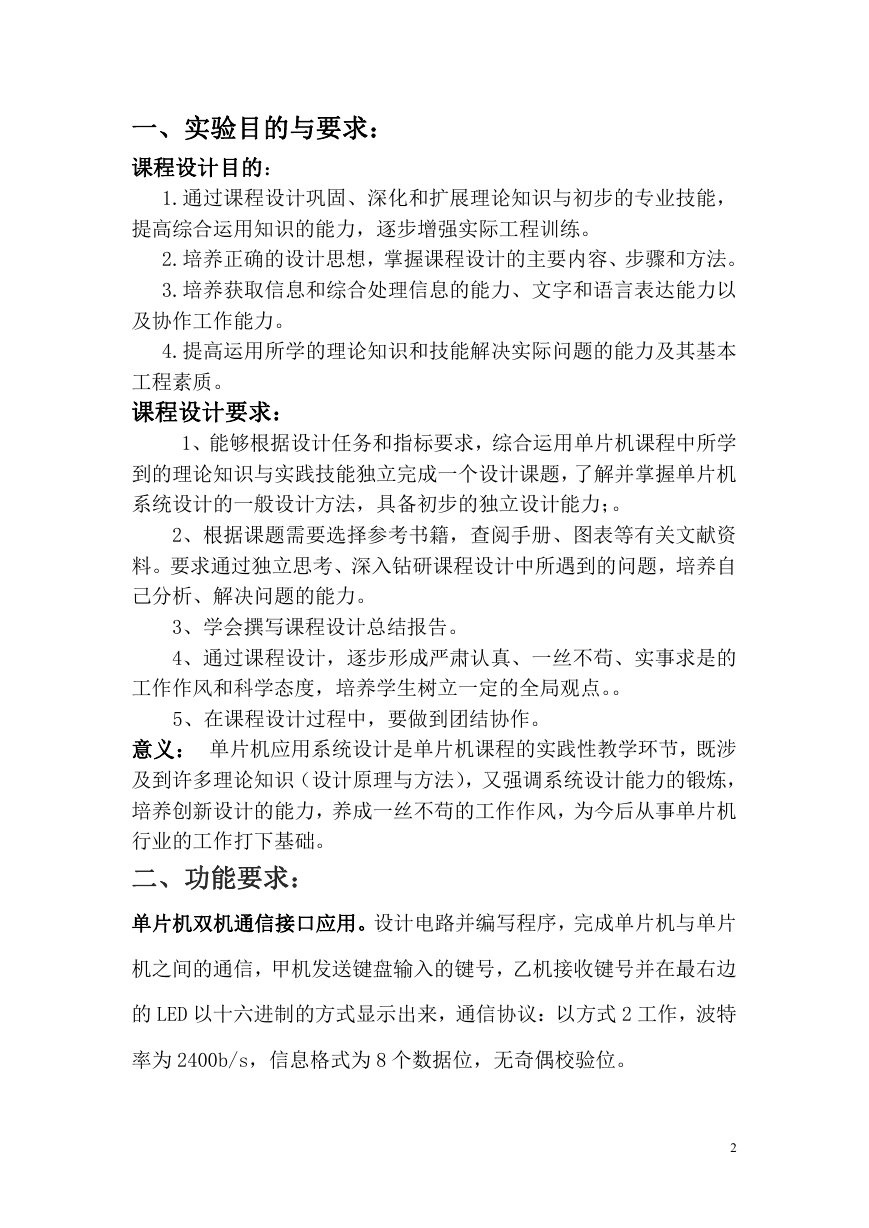

一、实验目的与要求：课程设计目的： 1.通过课程设计巩固、深化和扩展理论知识与初步的专业技能，提高综合运用知识的能力，逐步增强实际工程训练。 2.培养正确的设计思想，掌握课程设计的主要内容、步骤和方法。 3.培养获取信息和综合处理信息的能力、文字和语言表达能力以及协作工作能力。 4.提高运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。课程设计要求： 1、能够根据设计任务和指标要求，综合运用单片机课程中所学到的理论知识与实践技能独立完成一个设计课题，了解并掌握单片机系统设计的一般设计方法，具备初步的独立设计能力；。 2、根据课题需要选择参考书籍，查阅手册、图表等有关文献资料。要求通过独立思考、深入钻研课程设计中所遇到的问题，培养自己分析、解决问题的能力。 3、学会撰写课程设计总结报告。 4、通过课程设计，逐步形成严肃认真、一丝不苟、实事求是的工作作风和科学态度，培养学生树立一定的全局观点。。 5、在课程设计过程中，要做到团结协作。意义：单片机应用系统设计是单片机课程的实践性教学环节，既涉及到许多理论知识（设计原理与方法），又强调系统设计能力的锻炼，培养创新设计的能力，养成一丝不苟的工作作风，为今后从事单片机行业的工作打下基础。二、功能要求：单片机双机通信接口应用。设计电路并编写程序，完成单片机与单片机之间的通信，甲机发送键盘输入的键号，乙机接收键号并在最右边的 LED 以十六进制的方式显示出来，通信协议：以方式 2 工作，波特率为 2400b/s，信息格式为 8 个数据位，无奇偶校验位。 2

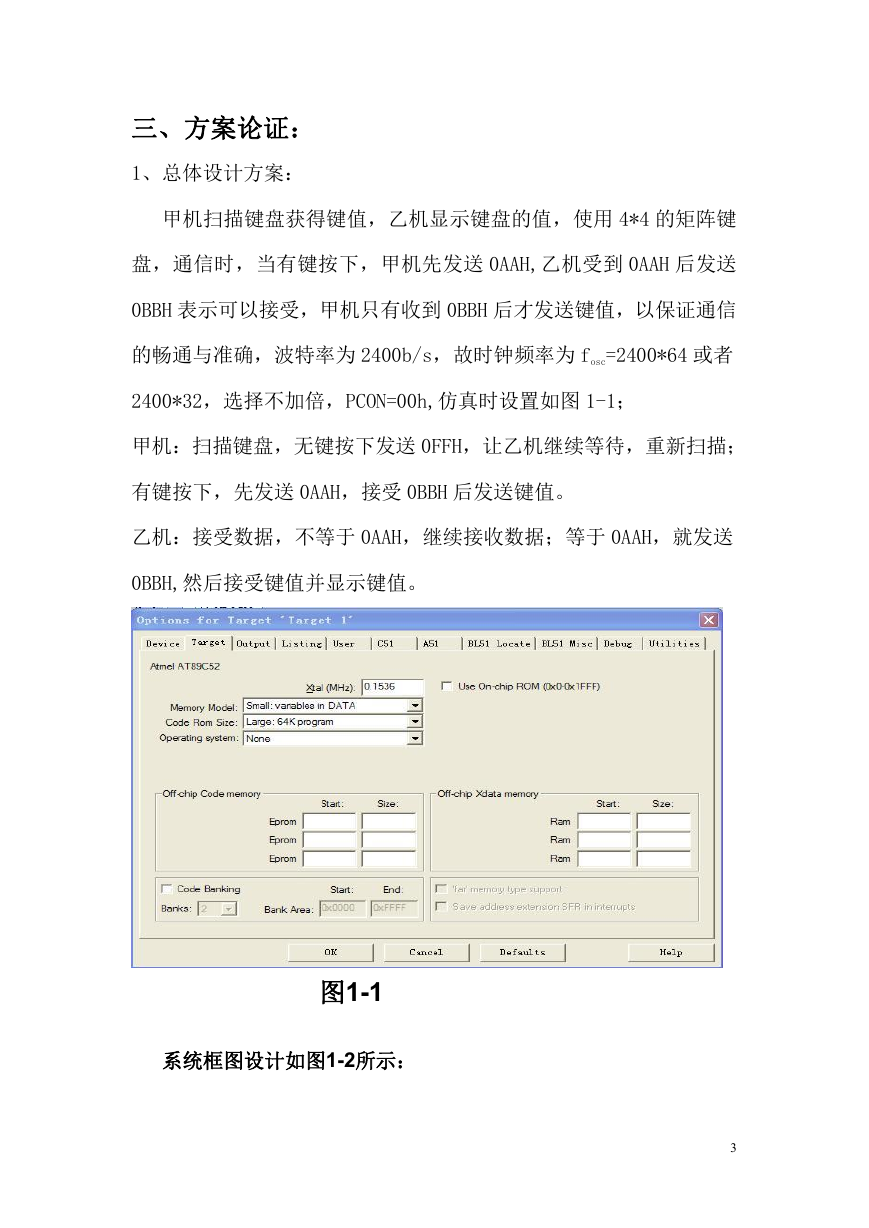

三、方案论证： 1、总体设计方案：甲机扫描键盘获得键值，乙机显示键盘的值，使用 4*4 的矩阵键盘，通信时，当有键按下，甲机先发送 0AAH,乙机受到 0AAH 后发送 0BBH 表示可以接受，甲机只有收到 0BBH 后才发送键值，以保证通信的畅通与准确，波特率为 2400b/s，故时钟频率为 fosc=2400*64 或者 2400*32，选择不加倍，PCON=00h,仿真时设置如图 1-1；甲机：扫描键盘，无键按下发送 0FFH，让乙机继续等待，重新扫描；有键按下，先发送 0AAH，接受 0BBH 后发送键值。乙机：接受数据，不等于 0AAH，继续接收数据；等于 0AAH，就发送 0BBH,然后接受键值并显示键值。图1-1 系统框图设计如图1-2所示： 3

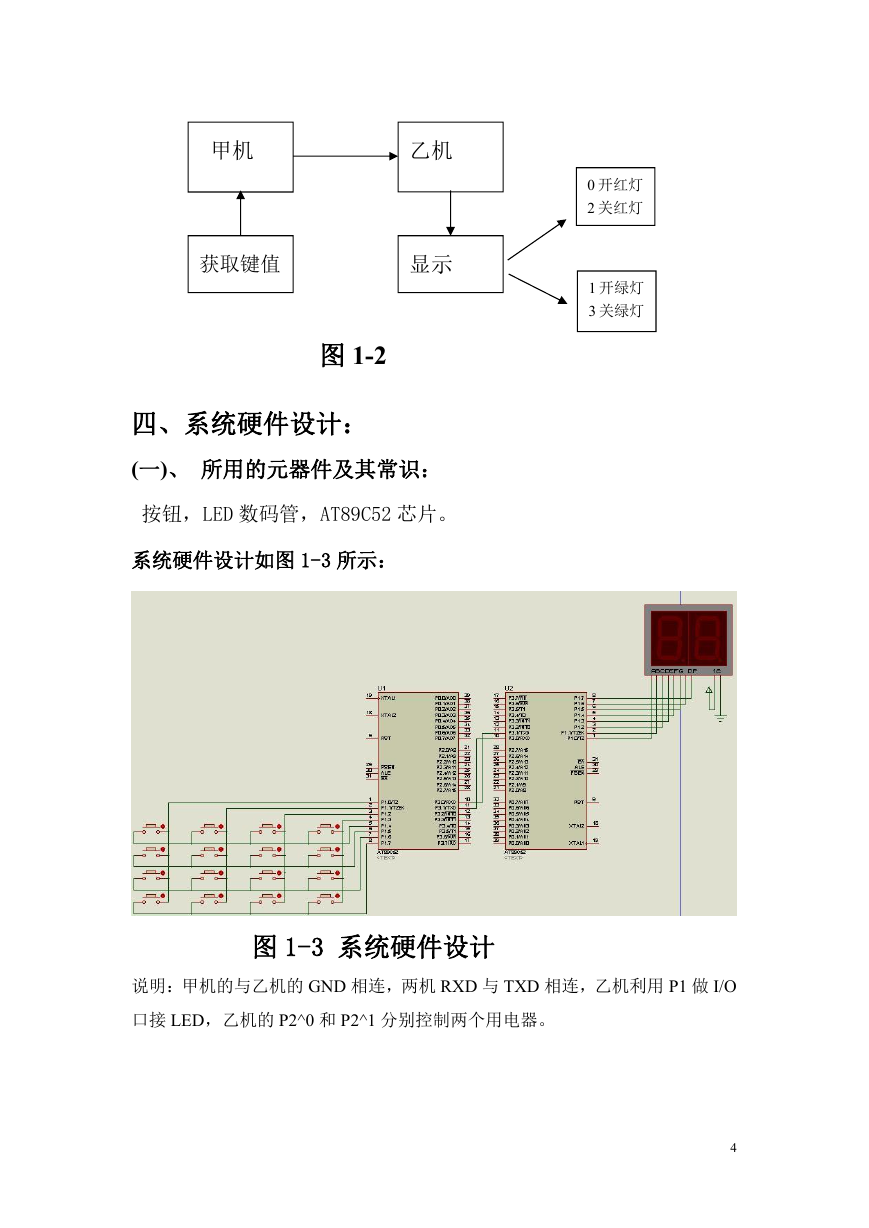

0 开红灯 2 关红灯 1 开绿灯 3 关绿灯甲机乙机获取键值显示图 1-2 四、系统硬件设计： (一)、所用的元器件及其常识：按钮，LED 数码管，AT89C52 芯片。系统硬件设计如图 1-3 所示：图 1-3 系统硬件设计说明：甲机的与乙机的 GND 相连，两机 RXD 与 TXD 相连，乙机利用 P1 做 I/O 口接 LED，乙机的 P2^0 和 P2^1 分别控制两个用电器。 4

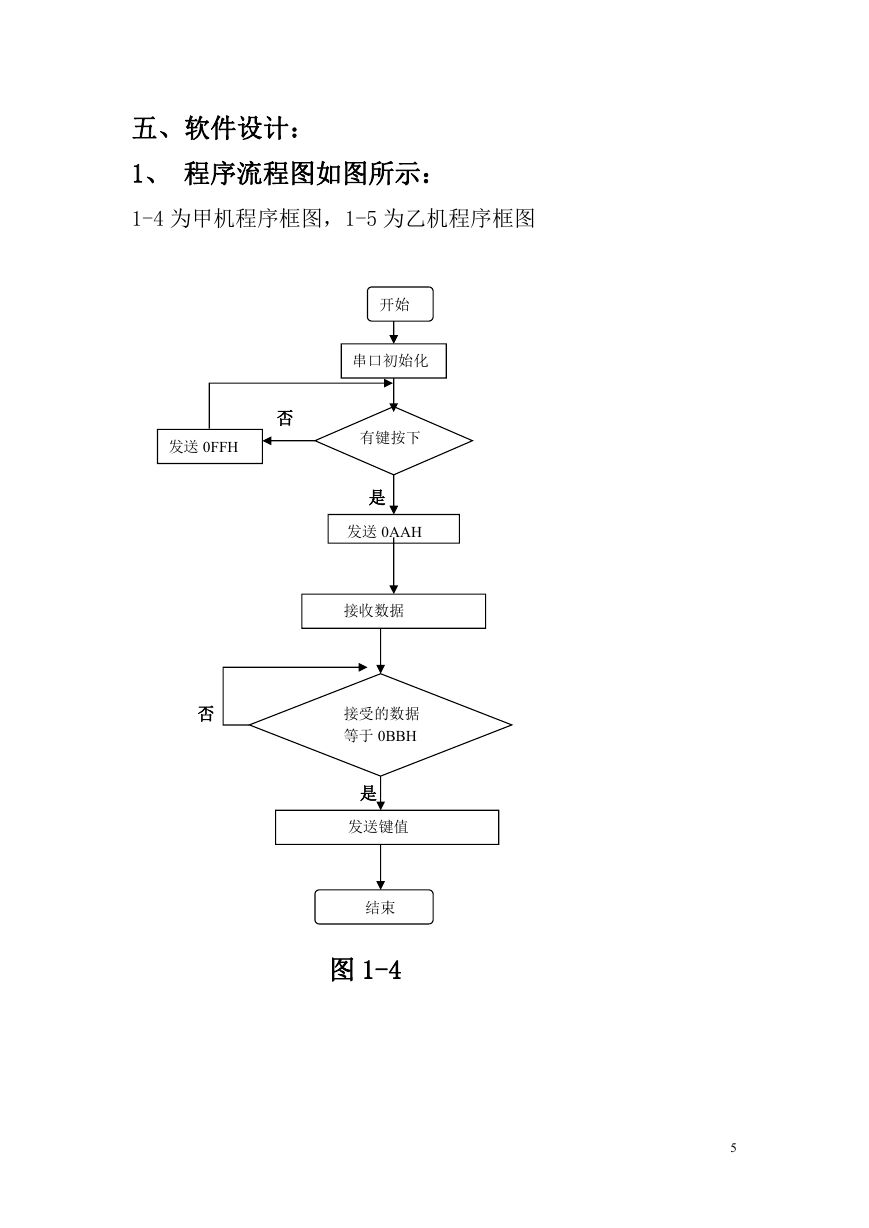

五、软件设计： 1、程序流程图如图所示： 1-4 为甲机程序框图，1-5 为乙机程序框图否发送 0FFH 否开始串口初始化有键按下是发送 0AAH 接收数据接受的数据等于 0BBH 是发送键值结束图 1-4 5

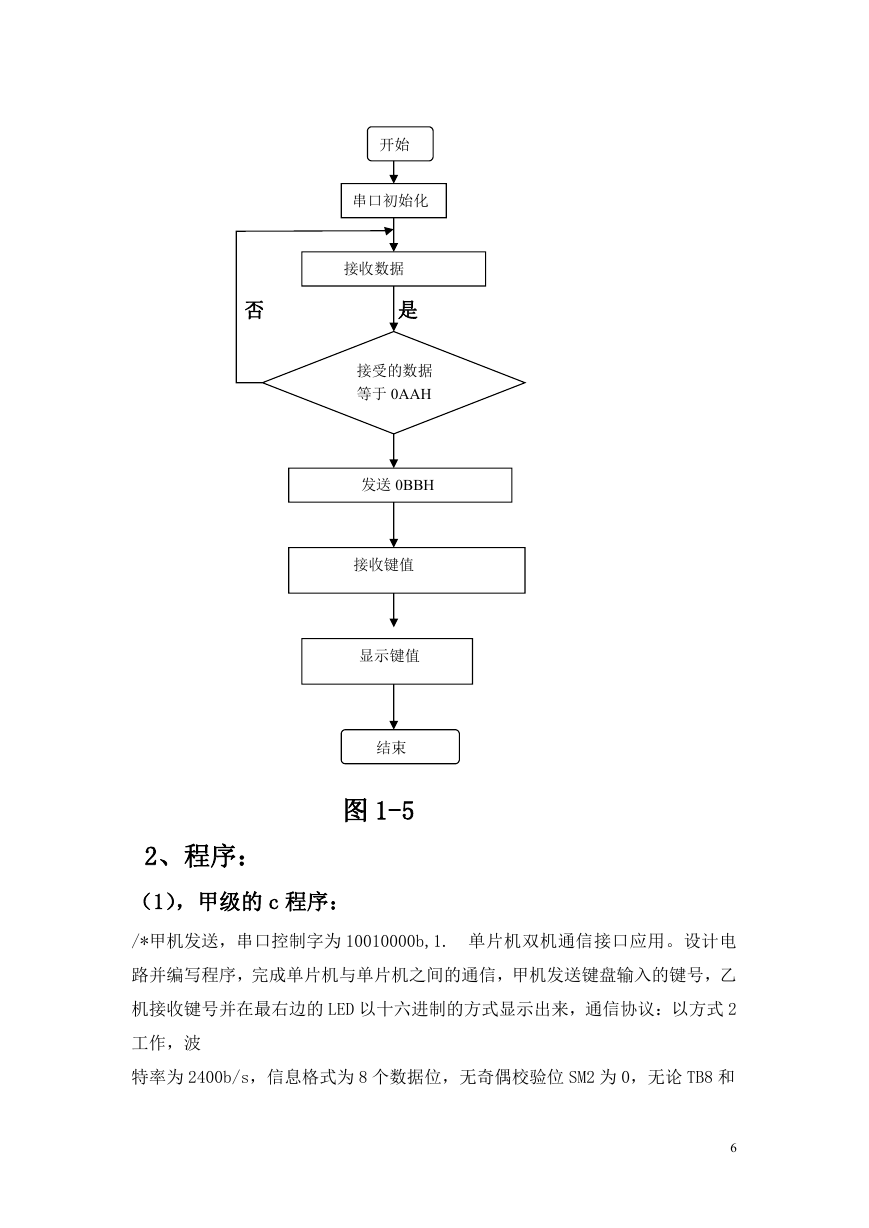

开始串口初始化接收数据否是接受的数据等于 0AAH 发送 0BBH 接收键值显示键值结束图 1-5 2、程序：（1），甲级的 c 程序： /*甲机发送，串口控制字为 10010000b,1. 单片机双机通信接口应用。设计电路并编写程序，完成单片机与单片机之间的通信，甲机发送键盘输入的键号，乙机接收键号并在最右边的 LED 以十六进制的方式显示出来，通信协议：以方式 2 工作，波特率为 2400b/s，信息格式为 8 个数据位，无奇偶校验位 SM2 为 0，无论 TB8 和 6

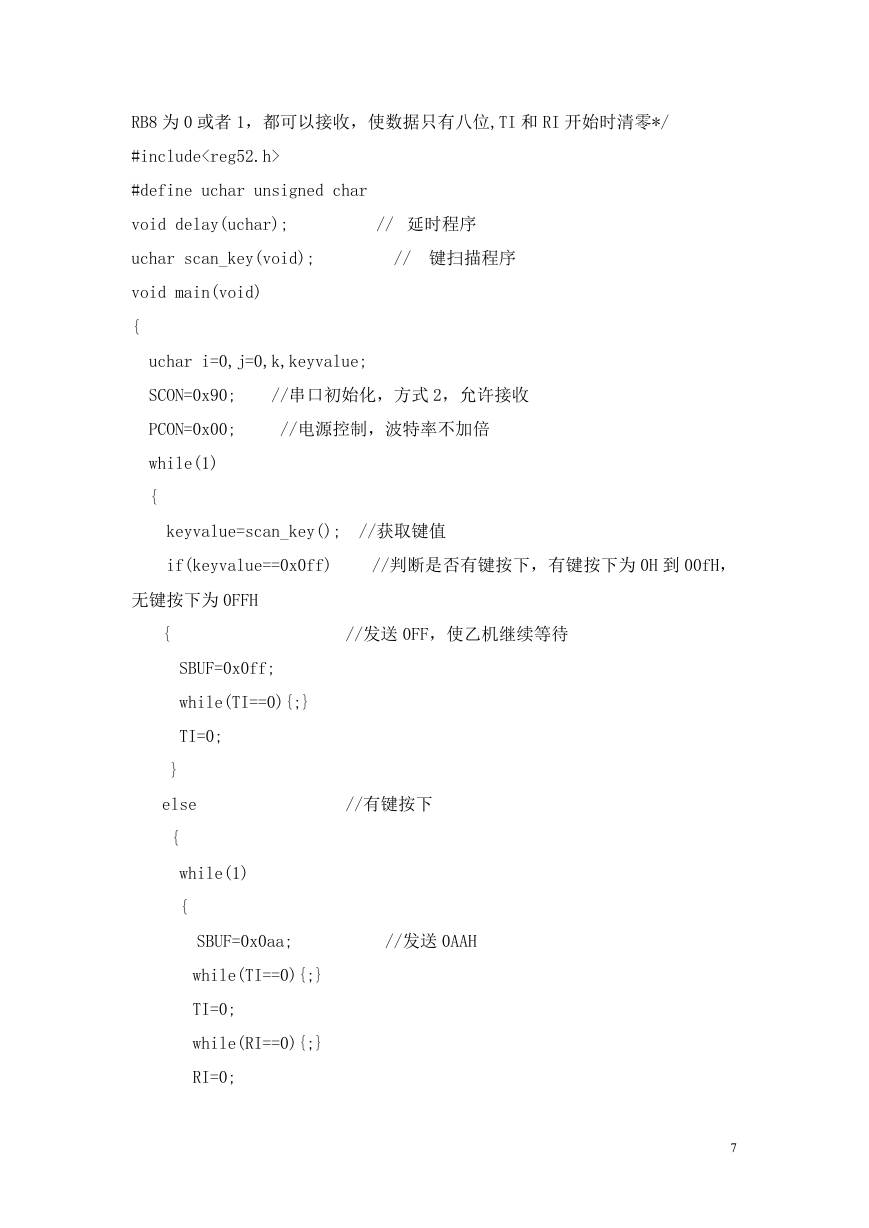

RB8 为 0 或者 1，都可以接收，使数据只有八位,TI 和 RI 开始时清零*/ #include #define uchar unsigned char void delay(uchar); // 延时程序 uchar scan_key(void); // 键扫描程序 void main(void) { uchar i=0,j=0,k,keyvalue; SCON=0x90; //串口初始化，方式 2，允许接收 PCON=0x00; //电源控制，波特率不加倍 while(1) { keyvalue=scan_key(); //获取键值 if(keyvalue==0x0ff) //判断是否有键按下，有键按下为 0H 到 00fH，无键按下为 0FFH { //发送 0FF，使乙机继续等待 SBUF=0x0ff; while(TI==0){;} TI=0; } else { while(1) { //有键按下 SBUF=0x0aa; //发送 0AAH while(TI==0){;} TI=0; while(RI==0){;} RI=0; 7

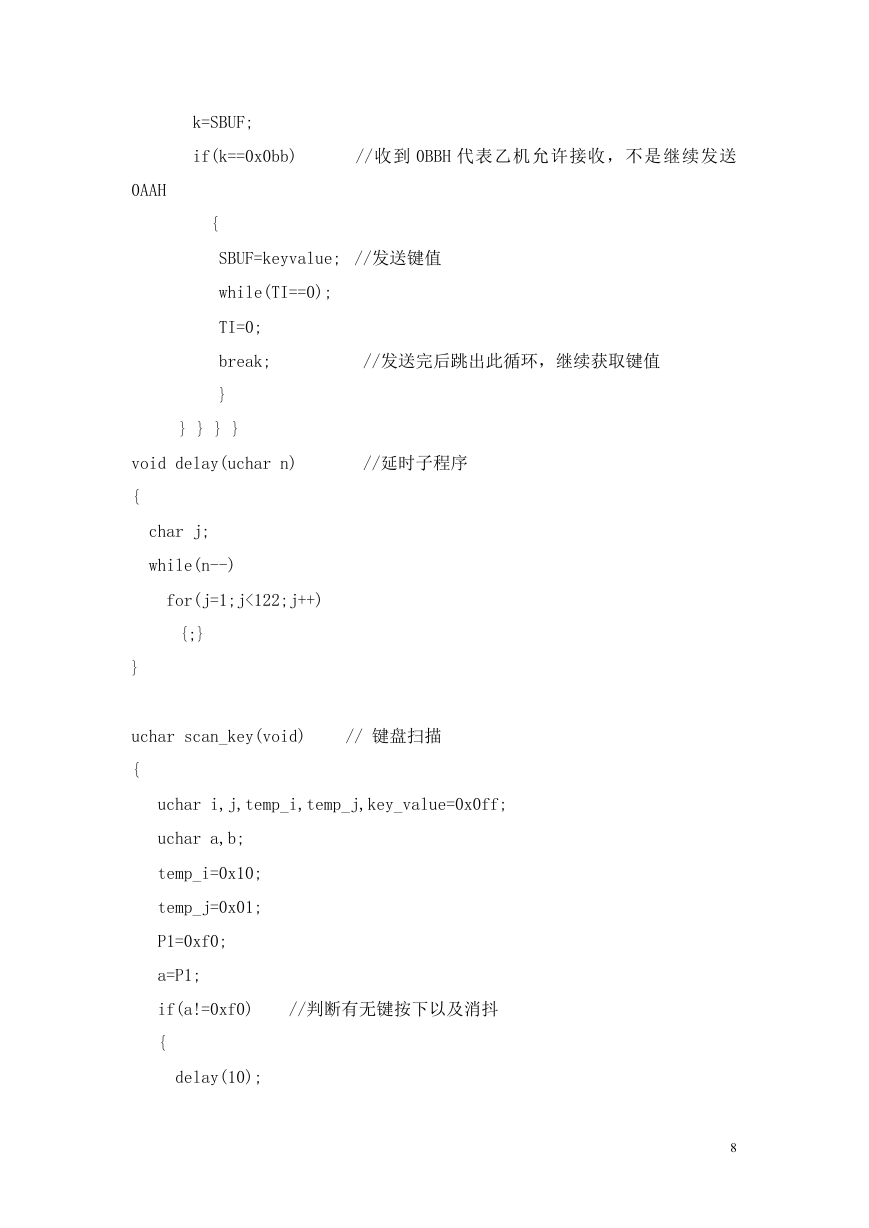

k=SBUF; if(k==0x0bb) //收到 0BBH 代表乙机允许接收，不是继续发送 0AAH { SBUF=keyvalue; //发送键值 while(TI==0); TI=0; break; } } } } } //发送完后跳出此循环，继续获取键值 void delay(uchar n) //延时子程序 { } char j; while(n--) for(j=1;j<122;j++) {;} uchar scan_key(void) // 键盘扫描 { uchar i,j,temp_i,temp_j,key_value=0x0ff; uchar a,b; temp_i=0x10; temp_j=0x01; P1=0xf0; a=P1; if(a!=0xf0) //判断有无键按下以及消抖 { delay(10); 8
