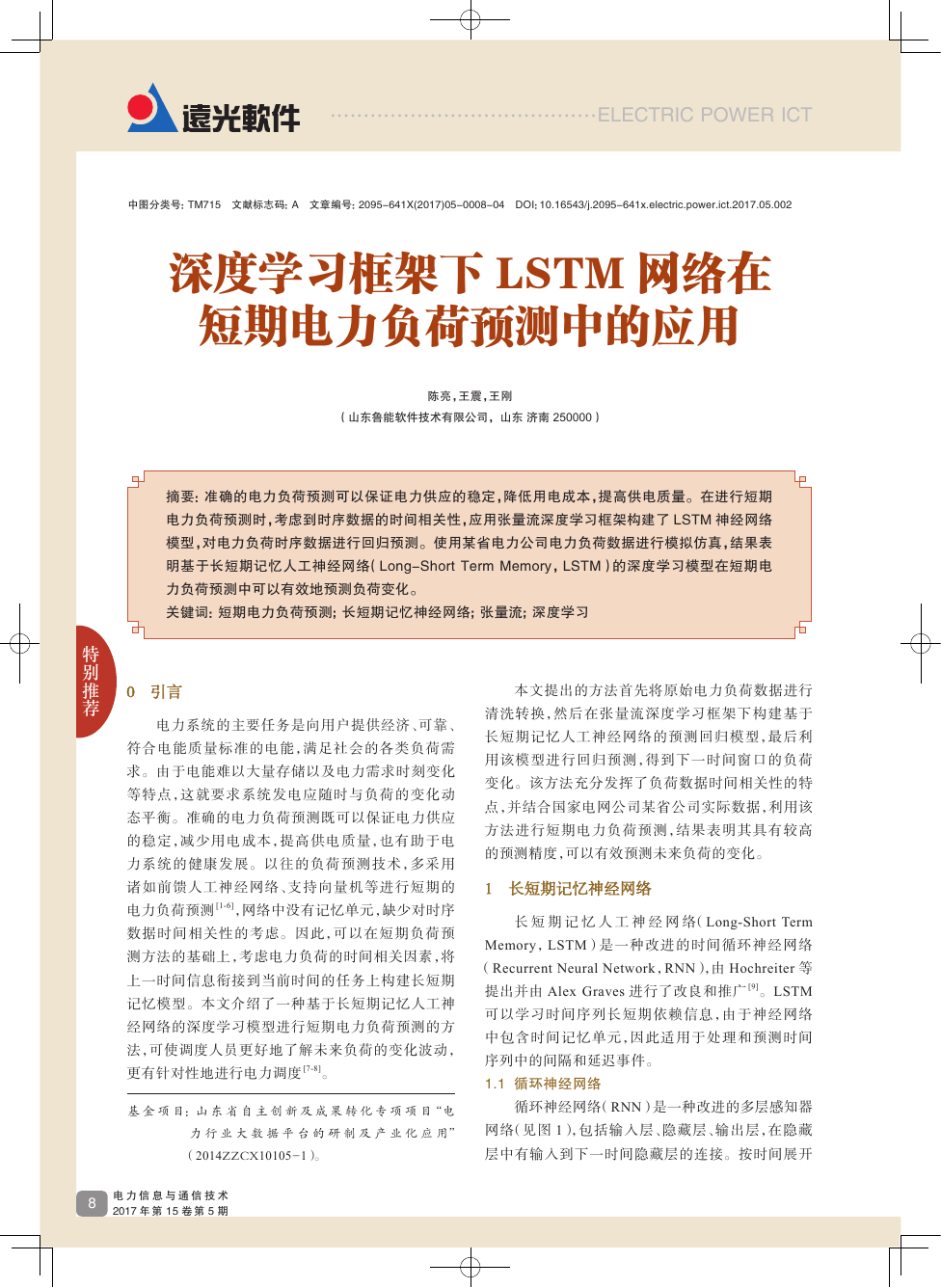

........................................ELECTRIC POWER ICT 中图分类号：TM715　文献标志码：A　文章编号：2095-641X(2017)05-0008-04　DOI：10.16543/j.2095-641x.electric.power.ict.2017.05.002 深度学习框架下 LSTM 网络在 短期电力负荷预测中的应用 陈亮，王震，王刚 （山东鲁能软件技术有限公司，山东 济南 250000） 摘要：准确的电力负荷预测可以保证电力供应的稳定，降低用电成本，提高供电质量。在进行短期 电力负荷预测时，考虑到时序数据的时间相关性，应用张量流深度学习框架构建了 LSTM 神经网络 模型，对电力负荷时序数据进行回归预测。使用某省电力公司电力负荷数据进行模拟仿真，结果表 明基于长短期记忆人工神经网络（Long-Short Term Memory，LSTM）的深度学习模型在短期电 力负荷预测中可以有效地预测负荷变化。 关键词：短期电力负荷预测；长短期记忆神经网络；张量流；深度学习 特 别 推 荐 0　引言 电力系统的主要任务是向用户提供经济、可靠、 符合电能质量标准的电能，满足社会的各类负荷需 求。由于电能难以大量存储以及电力需求时刻变化 等特点，这就要求系统发电应随时与负荷的变化动 态平衡。准确的电力负荷预测既可以保证电力供应 的稳定，减少用电成本，提高供电质量，也有助于电 力系统的健康发展。以往的负荷预测技术，多采用 诸如前馈人工神经网络、支持向量机等进行短期的 电力负荷预测 [1-6]，网络中没有记忆单元，缺少对时序 数据时间相关性的考虑。因此，可以在短期负荷预 测方法的基础上，考虑电力负荷的时间相关因素，将 上一时间信息衔接到当前时间的任务上构建长短期 记忆模型。本文介绍了一种基于长短期记忆人工神 经网络的深度学习模型进行短期电力负荷预测的方 法，可使调度人员更好地了解未来负荷的变化波动， 更有针对性地进行电力调度 [7-8]。 基 金 项 目：山 东 省 自 主 创 新 及 成 果 转 化 专 项 项 目“电 力 行 业 大 数 据 平 台 的 研 制 及 产 业 化 应 用” （2014ZZCX10105-1）。 本文提出的方法首先将原始电力负荷数据进行 清洗转换，然后在张量流深度学习框架下构建基于 长短期记忆人工神经网络的预测回归模型，最后利 用该模型进行回归预测，得到下一时间窗口的负荷 变化。该方法充分发挥了负荷数据时间相关性的特 点，并结合国家电网公司某省公司实际数据，利用该 方法进行短期电力负荷预测，结果表明其具有较高 的预测精度，可以有效预测未来负荷的变化。 1　长短期记忆神经网络 长 短 期 记 忆 人 工 神 经 网 络（Long-Short Term Memory，LSTM）是一种改进的时间循环神经网络 （Recurrent Neural Network，RNN），由 Hochreiter 等 提出并由 Alex Graves 进行了改良和推广 [9]。LSTM 可以学习时间序列长短期依赖信息，由于神经网络 中包含时间记忆单元，因此适用于处理和预测时间 序列中的间隔和延迟事件。 1.1　循环神经网络 循环神经网络（RNN）是一种改进的多层感知器 网络（见图 1），包括输入层、隐藏层、输出层，在隐藏 层中有输入到下一时间隐藏层的连接。按时间展开 8 电 力 信 息 与 通 信 技 术 2017 年第 15 卷第 5 期 

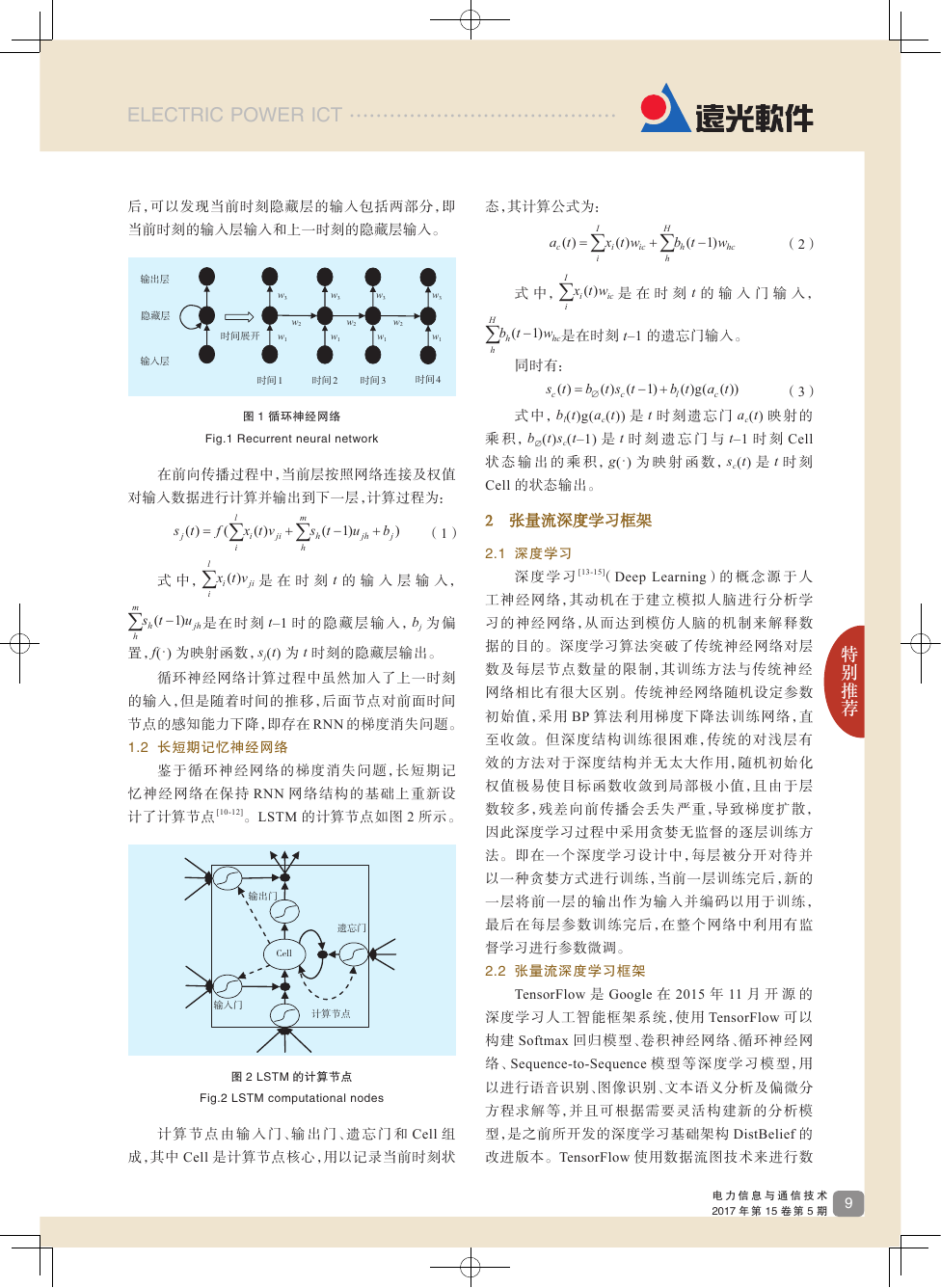

ELECTRIC POWER ICT ........................................ 后，可以发现当前时刻隐藏层的输入包括两部分，即 当前时刻的输入层输入和上一时刻的隐藏层输入。 w w w w w w w w w w w 图 1 循环神经网络 Fig.1 Recurrent neural network 在前向传播过程中，当前层按照网络连接及权值 对输入数据进行计算并输出到下一层，计算过程为： 态，其计算公式为： a t ( ) c = ∑ I i x t w i ic ( ) + H ∑ h b t ( h − 1) w hc （2） x t w∑ 式 中， ( ) i ic I i 是 在 时 刻 t 的 输 入 门 输 入， w−∑ 1) b t ( h 是在时刻 t–1 的遗忘门输入。 hc H h 同时有： s t ( ) c c 1) − + a t c ( )) b t l ( )g( ∅= b t s t ( ( ) （3） 式中，bl(t)g(ac(t)) 是 t 时刻遗忘门 ac(t) 映射的 乘 积，b∅(t)sc(t–1) 是 t 时 刻 遗 忘 门 与 t–1 时 刻 Cell 状 态 输 出 的 乘 积，g(·) 为 映 射 函 数，sc(t) 是 t 时 刻 Cell 的状态输出。 s t ( ) j = f ( ∑ l i x t v ( ) i + ji m ∑ h s t ( h − u 1) + b ) j jh （1） 2　张量流深度学习框架 2.1　深度学习 特 别 推 荐 深 度 学 习 [13-15]（Deep Learning）的 概 念 源 于 人 工神经网络，其动机在于建立模拟人脑进行分析学 习的神经网络，从而达到模仿人脑的机制来解释数 据的目的。深度学习算法突破了传统神经网络对层 数及每层节点数量的限制，其训练方法与传统神经 网络相比有很大区别。传统神经网络随机设定参数 初始值，采用 BP 算法利用梯度下降法训练网络，直 至收敛。但深度结构训练很困难，传统的对浅层有 效的方法对于深度结构并无太大作用，随机初始化 权值极易使目标函数收敛到局部极小值，且由于层 数较多，残差向前传播会丢失严重，导致梯度扩散， 因此深度学习过程中采用贪婪无监督的逐层训练方 法。即在一个深度学习设计中，每层被分开对待并 以一种贪婪方式进行训练，当前一层训练完后，新的 一层将前一层的输出作为输入并编码以用于训练， 最后在每层参数训练完后，在整个网络中利用有监 督学习进行参数微调。 2.2　张量流深度学习框架 TensorFlow 是 Google 在 2015 年 11 月 开 源 的 深度学习人工智能框架系统，使用 TensorFlow 可以 构建 Softmax 回归模型、卷积神经网络、循环神经网 络、Sequence-to-Sequence 模型等深度学习模型，用 以进行语音识别、图像识别、文本语义分析及偏微分 方程求解等，并且可根据需要灵活构建新的分析模 型，是之前所开发的深度学习基础架构 DistBelief 的 改进版本。TensorFlow 使用数据流图技术来进行数 电 力 信 息 与 通 信 技 术 2017 年第 15 卷第 5 期 9 x t v∑ 式 中， ( ) i l i 是 在 时 刻 t 的 输 入 层 输 入， ji m s t ( h u−∑ 1) h 置，f(·) 为映射函数，sj(t) 为 t 时刻的隐藏层输出。 是 在 时 刻 t–1 时 的 隐 藏 层 输 入，bj 为 偏 jh 循环神经网络计算过程中虽然加入了上一时刻 的输入，但是随着时间的推移，后面节点对前面时间 节点的感知能力下降，即存在 RNN 的梯度消失问题。 1.2　长短期记忆神经网络 鉴于循环神经网络的梯度消失问题，长短期记 忆神经网络在保持 RNN 网络结构的基础上重新设 计了计算节点 [10-12]。LSTM 的计算节点如图 2 所示。 图 2 LSTM 的计算节点 Fig.2 LSTM computational nodes 计 算 节 点 由 输 入 门、输 出 门、遗 忘 门 和 Cell 组 成，其中 Cell 是计算节点核心，用以记录当前时刻状 

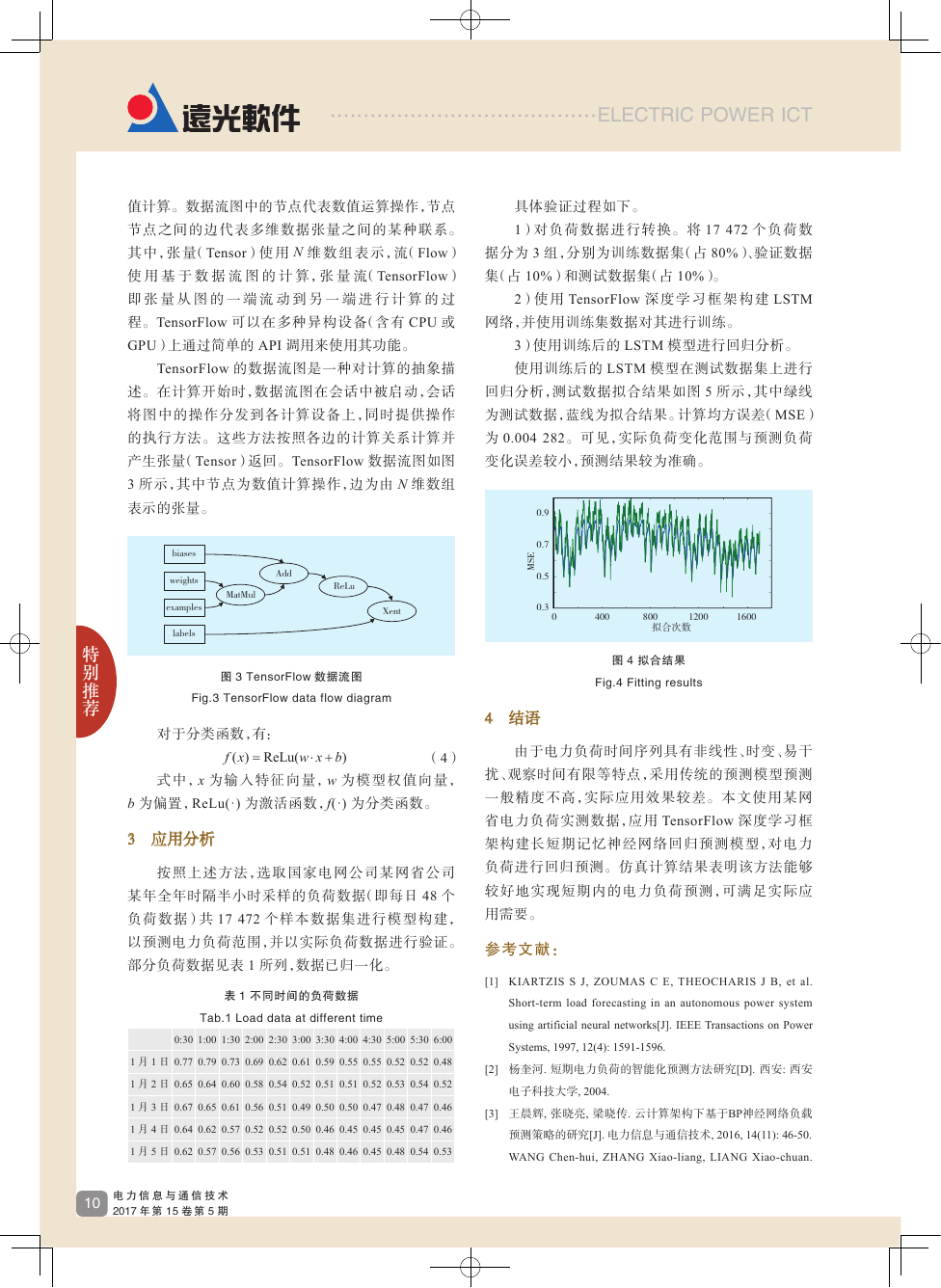

........................................ELECTRIC POWER ICT 值计算。数据流图中的节点代表数值运算操作，节点 节点之间的边代表多维数据张量之间的某种联系。 其 中，张 量（Tensor）使 用 N 维 数 组 表 示，流（Flow） 使 用 基 于 数 据 流 图 的 计 算，张 量 流（TensorFlow） 即 张 量 从 图 的 一 端 流 动 到 另 一 端 进 行 计 算 的 过 程。TensorFlow 可以在多种异构设备（含有 CPU 或 GPU）上通过简单的 API 调用来使用其功能。 TensorFlow 的数据流图是一种对计算的抽象描 述。在计算开始时，数据流图在会话中被启动，会话 将图中的操作分发到各计算设备上，同时提供操作 的执行方法。这些方法按照各边的计算关系计算并 产生张量（Tensor）返回。TensorFlow 数据流图如图 3 所示，其中节点为数值计算操作，边为由 N 维数组 表示的张量。 图 3 TensorFlow 数据流图 Fig.3 TensorFlow data flow diagram 对于分类函数，有： f x ( ) ReLu( （4） 式中，x 为输入特征向量，w 为模型权值向量， w x b ) ⋅ + = 特 别 推 荐 b 为偏置，ReLu(·) 为激活函数，f(·) 为分类函数。 3　应用分析 按照上述方法，选取国家电网公司某网省公司 某年全年时隔半小时采样的负荷数据（即每日 48 个 负荷数据）共 17 472 个样本数据集进行模型构建， 以预测电力负荷范围，并以实际负荷数据进行验证。 部分负荷数据见表 1 所列，数据已归一化。 表 1 不同时间的负荷数据 Tab.1 Load data at different time 0:30 1:00 1:30 2:00 2:30 3:00 3:30 4:00 4:30 5:00 5:30 6:00 1 月 1 日 0.77 0.79 0.73 0.69 0.62 0.61 0.59 0.55 0.55 0.52 0.52 0.48 1 月 2 日 0.65 0.64 0.60 0.58 0.54 0.52 0.51 0.51 0.52 0.53 0.54 0.52 1 月 3 日 0.67 0.65 0.61 0.56 0.51 0.49 0.50 0.50 0.47 0.48 0.47 0.46 1 月 4 日 0.64 0.62 0.57 0.52 0.52 0.50 0.46 0.45 0.45 0.45 0.47 0.46 1 月 5 日 0.62 0.57 0.56 0.53 0.51 0.51 0.48 0.46 0.45 0.48 0.54 0.53 10 电 力 信 息 与 通 信 技 术 2017 年第 15 卷第 5 期 具体验证过程如下。 1）对负荷数据进行转换。将 17 472 个负荷数 据分为 3 组，分别为训练数据集（占 80%）、验证数据 集（占 10%）和测试数据集（占 10%）。 2）使 用 TensorFlow 深 度 学 习 框 架 构 建 LSTM 网络，并使用训练集数据对其进行训练。 3）使用训练后的 LSTM 模型进行回归分析。 使用训练后的 LSTM 模型在测试数据集上进行 回归分析，测试数据拟合结果如图 5 所示，其中绿线 为测试数据，蓝线为拟合结果。计算均方误差（MSE） 为 0.004 282。可见，实际负荷变化范围与预测负荷 变化误差较小，预测结果较为准确。 图 4 拟合结果 Fig.4 Fitting results 4　结语 由于电力负荷时间序列具有非线性、时变、易干 扰、观察时间有限等特点，采用传统的预测模型预测 一般精度不高，实际应用效果较差。本文使用某网 省电力负荷实测数据，应用 TensorFlow 深度学习框 架构建长短期记忆神经网络回归预测模型，对电力 负荷进行回归预测。仿真计算结果表明该方法能够 较好地实现短期内的电力负荷预测，可满足实际应 用需要。 参考文献： [1] KIARTZIS S J, ZOUMAS C E, THEOCHARIS J B, et al. Short-term load forecasting in an autonomous power system using artificial neural networks[J]. IEEE Transactions on Power Systems, 1997, 12(4): 1591-1596. [2] 杨奎河. 短期电力负荷的智能化预测方法研究[D]. 西安: 西安 电子科技大学, 2004. [3] 王晨辉, 张晓亮, 梁晓传. 云计算架构下基于BP神经网络负载 预测策略的研究[J]. 电力信息与通信技术, 2016, 14(11): 46-50. WANG Chen-hui, ZHANG Xiao-liang, LIANG Xiao-chuan. 

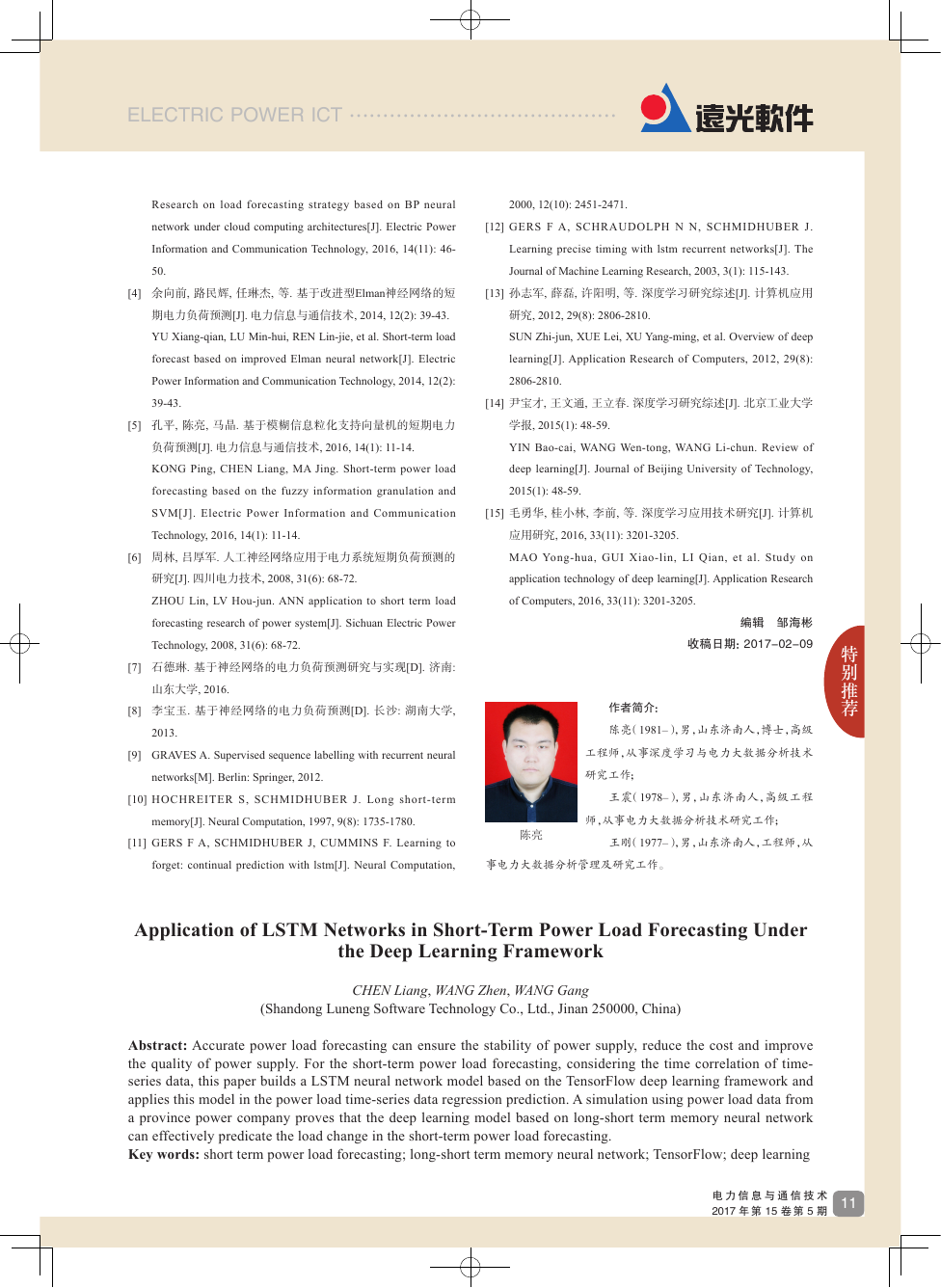

ELECTRIC POWER ICT ........................................ Research on load forecasting strategy based on BP neural network under cloud computing architectures[J]. Electric Power Information and Communication Technology, 2016, 14(11): 46- 50. [4] 余向前, 路民辉, 任琳杰, 等. 基于改进型Elman神经网络的短 期电力负荷预测[J]. 电力信息与通信技术, 2014, 12(2): 39-43. YU Xiang-qian, LU Min-hui, REN Lin-jie, et al. Short-term load forecast based on improved Elman neural network[J]. Electric Power Information and Communication Technology, 2014, 12(2): 39-43. [5] 孔平, 陈亮, 马晶. 基于模糊信息粒化支持向量机的短期电力 负荷预测[J]. 电力信息与通信技术, 2016, 14(1): 11-14. KONG Ping, CHEN Liang, MA Jing. Short-term power load forecasting based on the fuzzy information granulation and SVM[J]. Electric Power Information and Communication Technology, 2016, 14(1): 11-14. [6] 周林, 吕厚军. 人工神经网络应用于电力系统短期负荷预测的 研究[J]. 四川电力技术, 2008, 31(6): 68-72. ZHOU Lin, LV Hou-jun. ANN application to short term load forecasting research of power system[J]. Sichuan Electric Power Technology, 2008, 31(6): 68-72. [7] 石德琳. 基于神经网络的电力负荷预测研究与实现[D]. 济南: 山东大学, 2016. 2000, 12(10): 2451-2471. [12] GERS F A, SCHRAUDOLPH N N, SCHMIDHUBER J. Learning precise timing with lstm recurrent networks[J]. The Journal of Machine Learning Research, 2003, 3(1): 115-143. [13] 孙志军, 薛磊, 许阳明, 等. 深度学习研究综述[J]. 计算机应用 研究, 2012, 29(8): 2806-2810. SUN Zhi-jun, XUE Lei, XU Yang-ming, et al. Overview of deep learning[J]. Application Research of Computers, 2012, 29(8): 2806-2810. [14] 尹宝才, 王文通, 王立春. 深度学习研究综述[J]. 北京工业大学 学报, 2015(1): 48-59. YIN Bao-cai, WANG Wen-tong, WANG Li-chun. Review of deep learning[J]. Journal of Beijing University of Technology, 2015(1): 48-59. [15] 毛勇华, 桂小林, 李前, 等. 深度学习应用技术研究[J]. 计算机 应用研究, 2016, 33(11): 3201-3205. MAO Yong-hua, GUI Xiao-lin, LI Qian, et al. Study on application technology of deep learning[J]. Application Research of Computers, 2016, 33(11): 3201-3205. 编辑　邹海彬 收稿日期：2017-02-09 [8] 李宝玉. 基于神经网络的电力负荷预测[D]. 长沙: 湖南大学, 作者简介： 2013. [9] GRAVES A. Supervised sequence labelling with recurrent neural 陈亮（1981–），男，山东济南人，博士，高级 工程师，从事深度学习与电力大数据分析技术 networks[M]. Berlin: Springer, 2012. 研究工作； [10] HOCHREITER S, SCHMIDHUBER J. Long short-term 王震（1978–），男，山东济南人，高级工程 memory[J]. Neural Computation, 1997, 9(8): 1735-1780. [11] GERS F A, SCHMIDHUBER J, CUMMINS F. Learning to forget: continual prediction with lstm[J]. Neural Computation, 陈亮 师，从事电力大数据分析技术研究工作； 王刚（1977–），男，山东济南人，工程师，从 事电力大数据分析管理及研究工作。 Application of LSTM Networks in Short-Term Power Load Forecasting Under the Deep Learning Framework CHEN Liang, WANG Zhen, WANG Gang (Shandong Luneng Software Technology Co., Ltd., Jinan 250000, China) Abstract: Accurate power load forecasting can ensure the stability of power supply, reduce the cost and improve the quality of power supply. For the short-term power load forecasting, considering the time correlation of time- series data, this paper builds a LSTM neural network model based on the TensorFlow deep learning framework and applies this model in the power load time-series data regression prediction. A simulation using power load data from a province power company proves that the deep learning model based on long-short term memory neural network can effectively predicate the load change in the short-term power load forecasting. Key words: short term power load forecasting; long-short term memory neural network; TensorFlow; deep learning 特 别 推 荐 电 力 信 息 与 通 信 技 术 2017 年第 15 卷第 5 期 11
