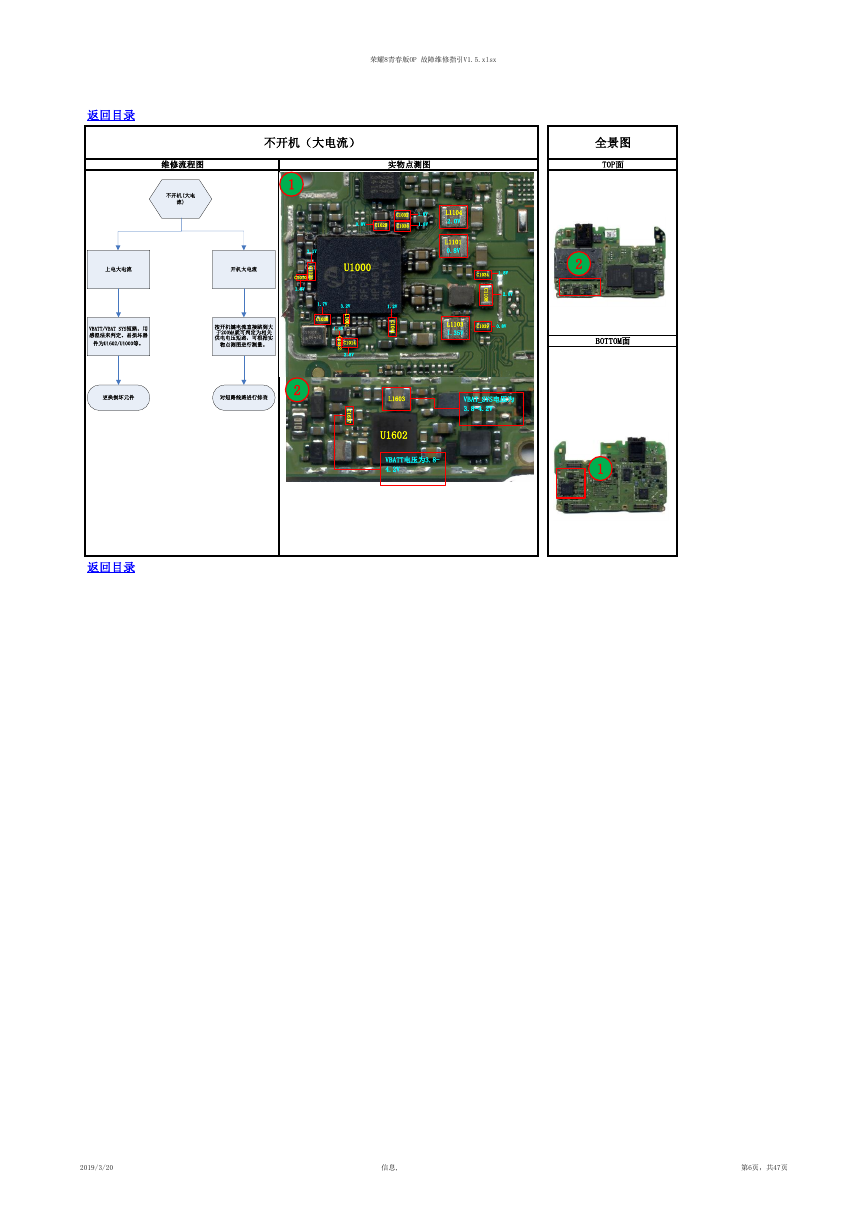

荣耀8青春版OP 故障维修指引V1.5.xlsx 返回目录 不开机（大电流） 维修流程图 实物点测图 全景图 TOP面 1 0.8V C1029 C1032 C1038 1.8V 1.8V 3.1V C 1 1 2 3 C1010 1.8V U1000 1.7V 3.2V C1036 L 1 0 0 1 1.8V C 1 0 1 2 C1014 2.8V 1.2V C 1 0 4 1 2 C 1 6 1 7 L1603 U1602 L1104 2.0V L1101 0.8V C1034 1.8V C 1 1 0 8 2.0V L1103 1.35V C1039 0.8V VBAT_SYS电压为 3.8-4.2V 2 BOTTOM面 VBATT电压为3.8- 4.2V 1 返回目录 2019/3/20 信息, 第6页，共47页 不开机(大电流)上电大电流开机大电流更换损坏元件按开机键电流直接跳到大于200MA就可判定为相关供电电压短路，可根据实物点测图进行测量。对短路线路进行排查VBATT/VBAT SYS短路，用感温法来判定。易损坏器件为U1602/U1000等。
