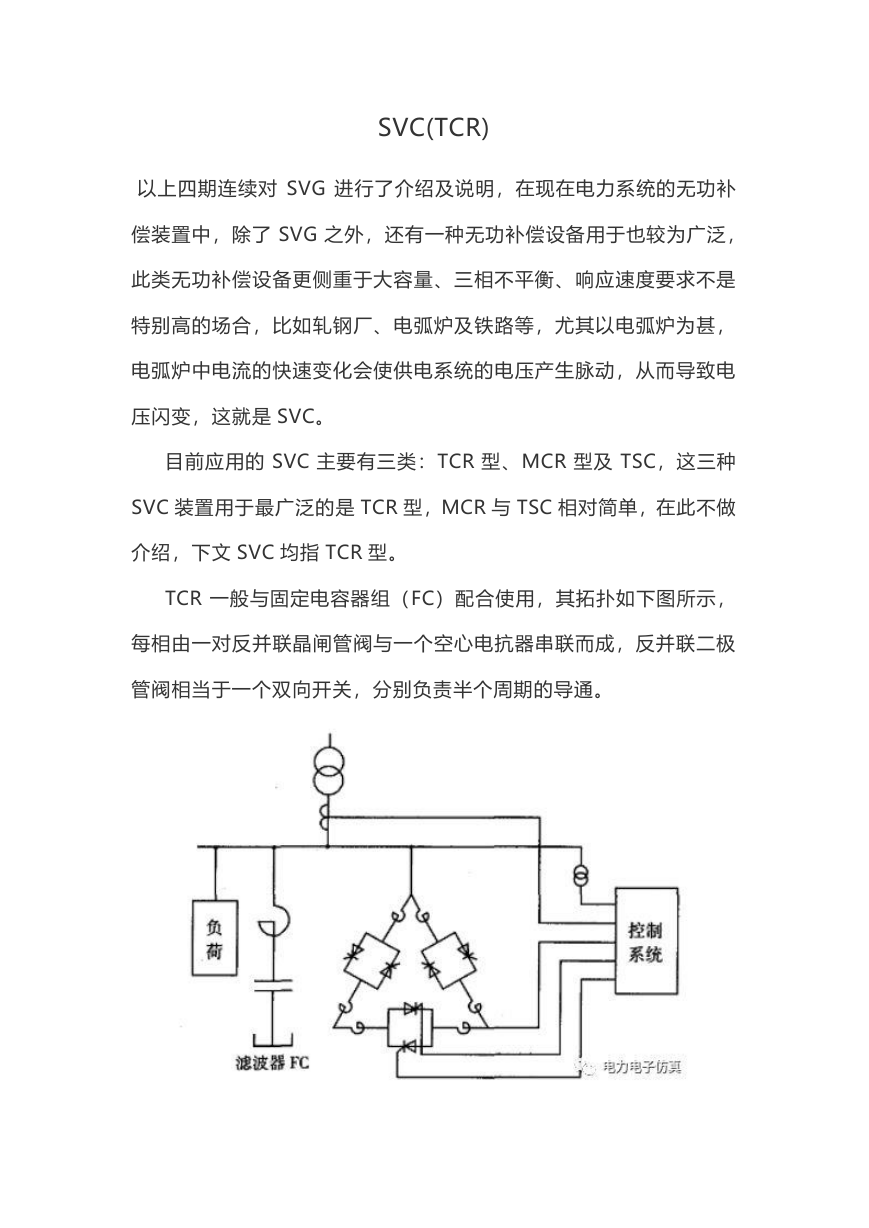

SVC(TCR) 以上四期连续对 SVG 进行了介绍及说明，在现在电力系统的无功补 偿装置中，除了 SVG 之外，还有一种无功补偿设备用于也较为广泛， 此类无功补偿设备更侧重于大容量、三相不平衡、响应速度要求不是 特别高的场合，比如轧钢厂、电弧炉及铁路等，尤其以电弧炉为甚， 电弧炉中电流的快速变化会使供电系统的电压产生脉动，从而导致电 压闪变，这就是 SVC。 目前应用的 SVC 主要有三类：TCR 型、MCR 型及 TSC，这三种 SVC 装置用于最广泛的是 TCR 型，MCR 与 TSC 相对简单，在此不做 介绍，下文 SVC 均指 TCR 型。 TCR 一般与固定电容器组（FC）配合使用，其拓扑如下图所示， 每相由一对反并联晶闸管阀与一个空心电抗器串联而成，反并联二极 管阀相当于一个双向开关，分别负责半个周期的导通。 

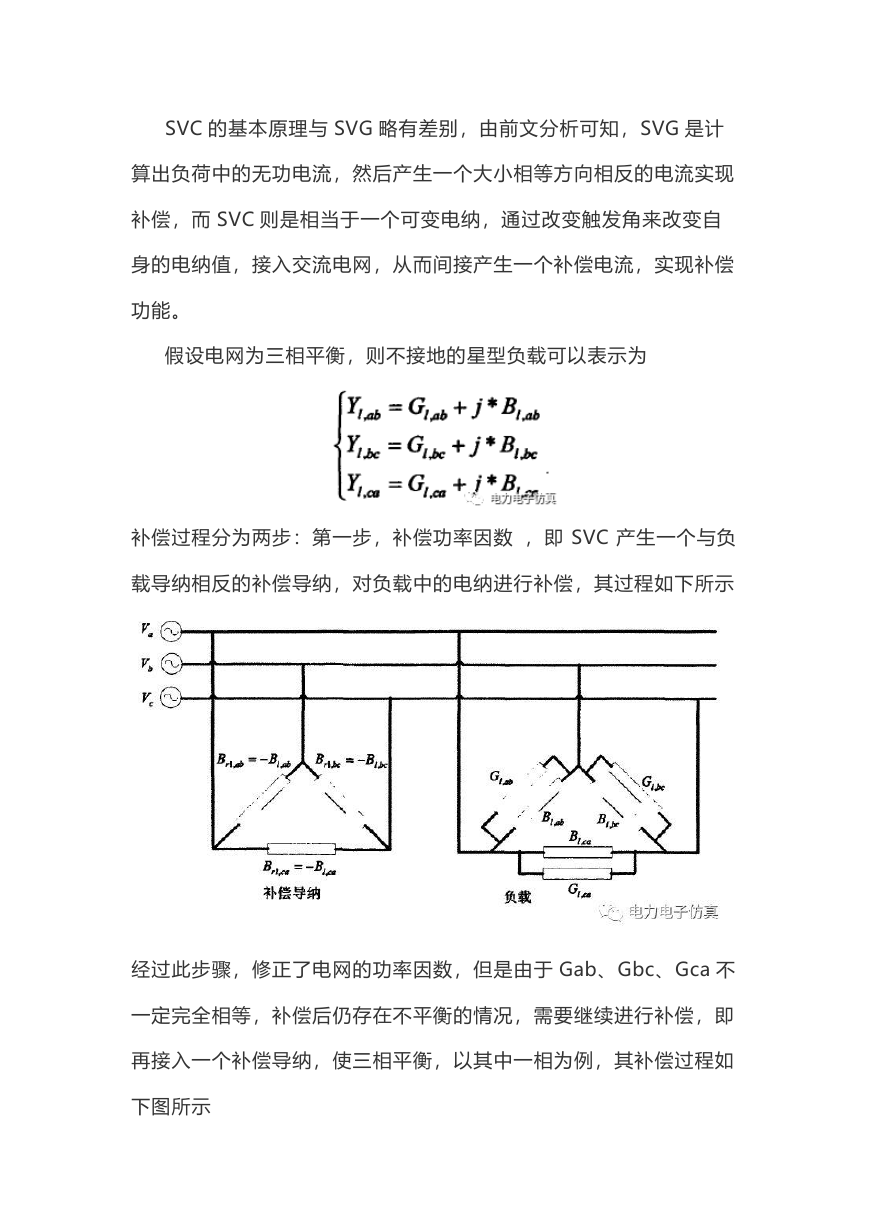

SVC 的基本原理与 SVG 略有差别，由前文分析可知，SVG 是计 算出负荷中的无功电流，然后产生一个大小相等方向相反的电流实现 补偿，而 SVC 则是相当于一个可变电纳，通过改变触发角来改变自 身的电纳值，接入交流电网，从而间接产生一个补偿电流，实现补偿 功能。 假设电网为三相平衡，则不接地的星型负载可以表示为 补偿过程分为两步：第一步，补偿功率因数 ，即 SVC 产生一个与负 载导纳相反的补偿导纳，对负载中的电纳进行补偿，其过程如下所示 经过此步骤，修正了电网的功率因数，但是由于 Gab、Gbc、Gca 不 一定完全相等，补偿后仍存在不平衡的情况，需要继续进行补偿，即 再接入一个补偿导纳，使三相平衡，以其中一相为例，其补偿过程如 下图所示 

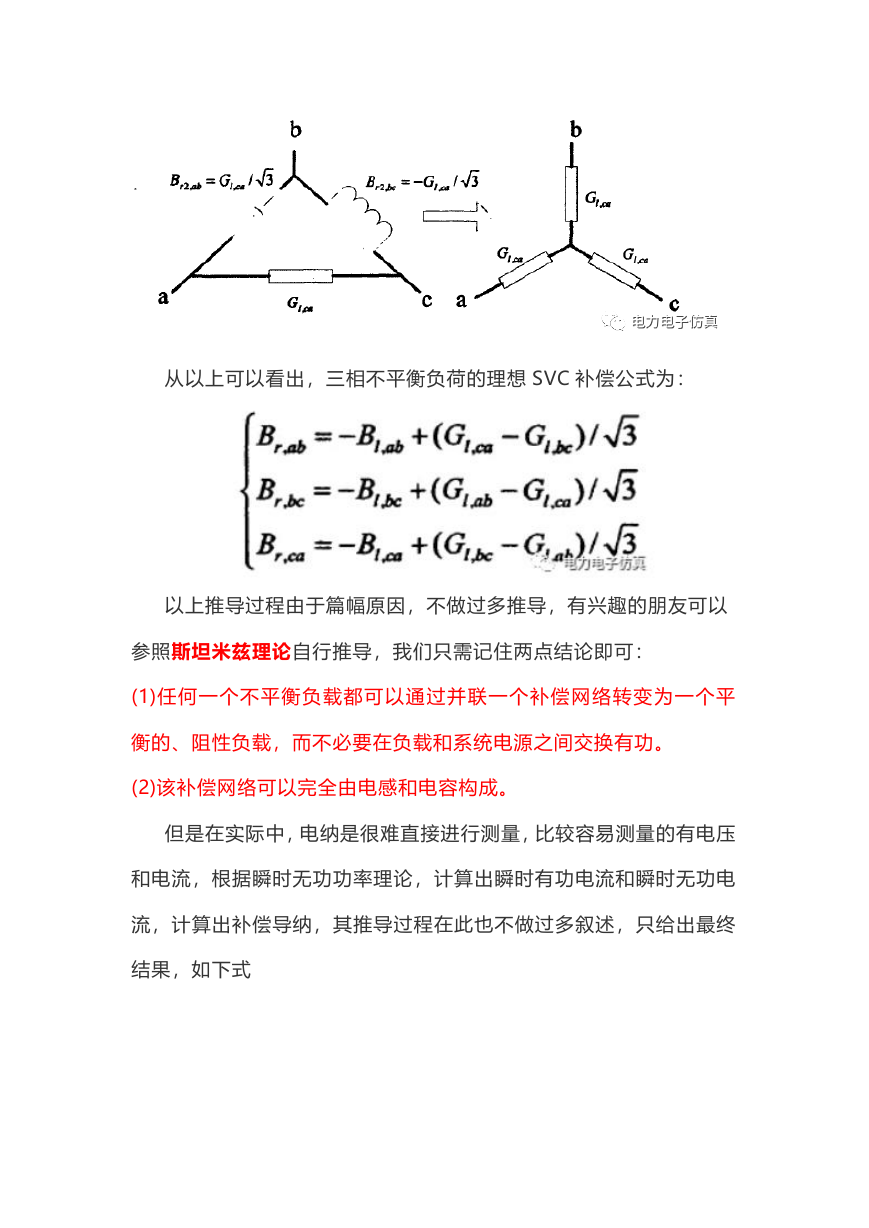

从以上可以看出，三相不平衡负荷的理想 SVC 补偿公式为： 以上推导过程由于篇幅原因，不做过多推导，有兴趣的朋友可以 参照斯坦米兹理论自行推导，我们只需记住两点结论即可： (1)任何一个不平衡负载都可以通过并联一个补偿网络转变为一个平 衡的、阻性负载，而不必要在负载和系统电源之间交换有功。 (2)该补偿网络可以完全由电感和电容构成。 但是在实际中，电纳是很难直接进行测量，比较容易测量的有电压 和电流，根据瞬时无功功率理论，计算出瞬时有功电流和瞬时无功电 流，计算出补偿导纳，其推导过程在此也不做过多叙述，只给出最终 结果，如下式 

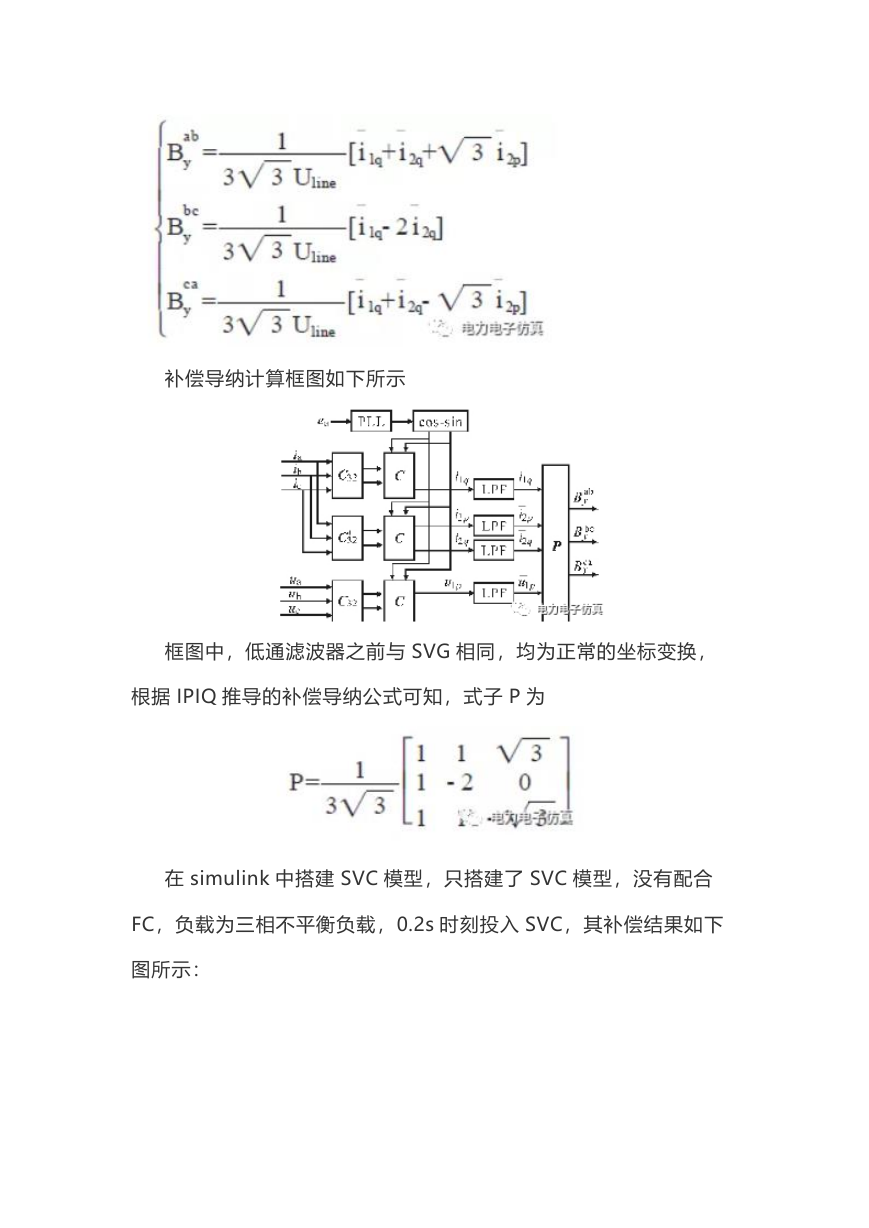

补偿导纳计算框图如下所示 框图中，低通滤波器之前与 SVG 相同，均为正常的坐标变换， 根据 IPIQ 推导的补偿导纳公式可知，式子 P 为 在 simulink 中搭建 SVC 模型，只搭建了 SVC 模型，没有配合 FC，负载为三相不平衡负载，0.2s 时刻投入 SVC，其补偿结果如下 图所示： 

上图中第一个为电网电压，第二个为电网电流，第三个为 SVC 补 偿电流，最后一个为功率因数，从仿真结果可以看出，补偿前，三相 电网不平衡，在 0.2s 投入 SVC 后，电网电流三相平衡，电网电压和 电流同相，功率因数为 1，达到补偿目的。 欢迎加微信好友或关注公众号交流 联系方式如下： 微信二维码 公众号二维码
