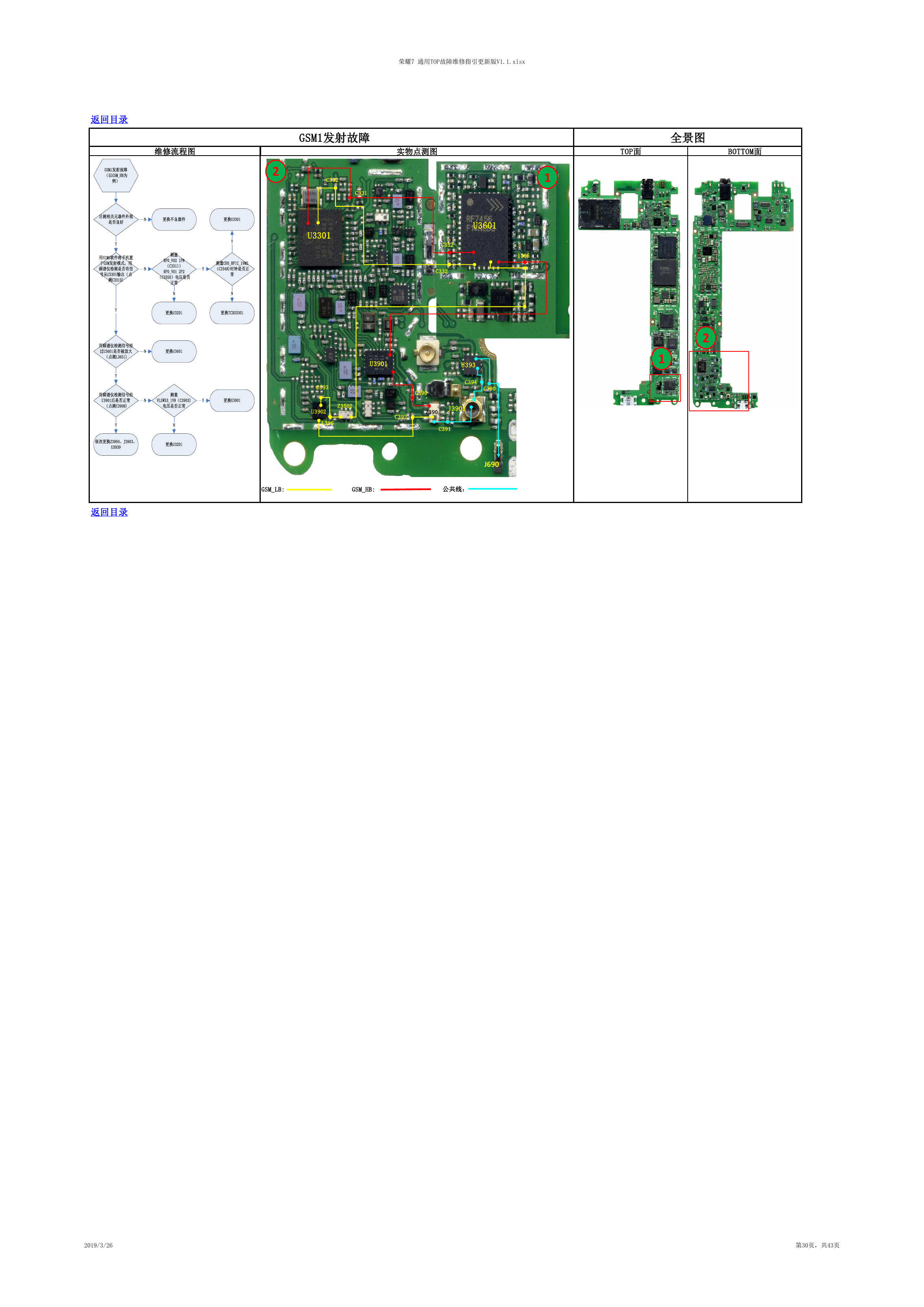

荣耀7 通用TOP故障维修指引更新版V1.1.xlsx 返回目录 维修流程图 实物点测图 TOP面 BOTTOM面 GSM1发射故障 全景图 2 C332 C331 U3301 1 U3601 C332 C332 l365 l365 C393 Z3502 U3902 L396 U3901 U393 C394 C390 C390 Z390 J3903 C392 C391 GSM_LB: GSM_HB: 公共线： J690 返回目录 2 1 2019/3/26 第30页，共43页 GSM1发射故障（以GSM_HB为例）目测相关元器件外观是否良好N更换不良器件Y用HIMS软件将手机置于GSM发射模式，用频谱仪检测是否有信号从U3301输出（点测C3310)N测量RF0_V02 1P8（C3311）RF0_V01 2P2（C3350）电压是否正常NY更换U3201测量CH0_RFIC_19M2（C3348)时钟是否正常N更换TCXO3301Y更换U3301Y用频谱仪检测信号经过U3601是否被放大（点测L3651)N更换U3601Y用频谱仪检测信号经U3901后是否正常（点测C3908)N测量VLSW53_1V8（C3903)电压是否正常NY更换U3201更换U3901Y依次更换Z3904、J3903、U3939
