目次
1.注意事項
1-1 安全注意………............................…......…………..…...2
1-2 使用前之注意事項……..............……...........…………...2
1-3 操作上之注意………............................…………...........2
1-4 包裝內容……….................................……………...…...3
2.認識數位相機
2-1 相機構造………..............................…………...……......4
2-2 相機規格.......................................………..…….....…....6
2-3 系統需求……………………………………………………7
3.相機控制、操作及顯示
3-1 燈號………....................…..........…………………….....8
3-2 螢幕………..................…………………........................8
3-3 電源.………………………………………………….........9
3-4 快門………................................……………………......9
3-5 模式選擇鍵.......……….….......…...…………………......9
3-6 多重選擇鍵…………………………………….…………10
3-7 閃光燈鍵………………………………………………….10
3-8 顯示模式鍵……………………………………………….10
3-9 近拍鍵…………………………………………………….10
4.模式選項索引
4-1 拍照模式.................................................…………....10
4-2 圖/影片播放模式.........................………….................11
4-3 錄影模式................................……………..................11
4-4 設定模式.....................…..………..............................12
4-5 連接電腦模式...............…………...............................14
5.使用前準備
5-1 繫上腕帶…………..............................……………......15
5-2 安裝電池..............…………...................………….......15
5-3 安裝及取出記憶卡....……………...…………………....16
5-4 語言設定……….....................……………………........17
5-5 日期時間…………………………………………..……..17
6.開始使用相機
6-1 設定模式………......…....……………………………....18
6-2 拍照模式.........….……………………………………....18
6-3 圖/影片播放模式…………............................…..........19
6-4 錄影模式………….....................................…………..19
6-5 連接電腦模式……………………………………………20
6-6 視訊輸出…………………………………………………20
7.軟體安裝 for PC
7-1 軟體安裝 for PC.............……………...........………...21
7-2 應用程式安裝 for PC………………………………….22
1

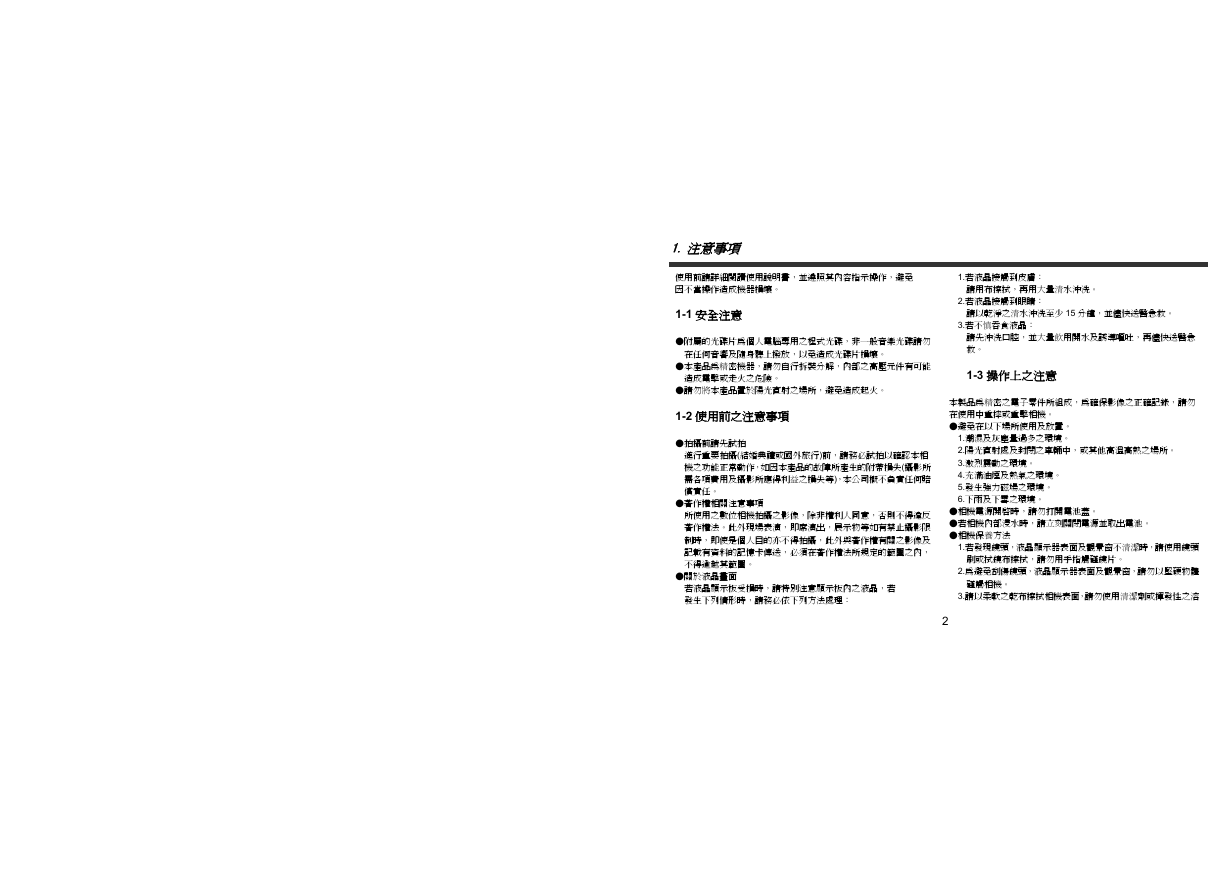

1. 注意事項
使用前請詳細閱讀使用說明書,並遵照其內容指示操作,避免
因不當操作造成機器損壞。
1-1 安全注意
●附屬的光碟片為個人電腦專用之程式光碟,非一般音樂光碟請勿
在任何音響及隨身聽上撥放,以免造成光碟片損壞。
造成電擊或走火之危險。
●本產品為精密機器,請勿自行拆裝分解,內部之高壓元件有可能
●請勿將本產品置於陽光直射之場所,避免造成起火。
1-2 使用前之注意事項
●拍攝前請先試拍
進行重要拍攝(結婚典禮或國外旅行)前,請務必試拍以確認本相
機之功能正常動作,如因本產品的故障所產生的附帶損失(攝影所
需各項費用及攝影所應得利益之損失等),本公司概不負責任何賠
償責任。
●著作權相關注意事項
所使用之數位相機拍攝之影像,除非權利人同意,否則不得違反
著作權法。此外現場表演,即席演出,展示物等如有禁止攝影限
制時,即使是個人目的亦不得拍攝,此外與著作權有關之影像及
記載有資料的記憶卡傳送,必須在著作權法所規定的範圍之內,
不得逾越其範圍。
●關於液晶畫面
若液晶顯示板受損時,請特別注意顯示板內之液晶,若
發生下列情形時,請務必依下列方法處理:
1.若液晶接觸到皮膚:
請用布擦拭,再用大量清水沖洗。
2.若液晶接觸到眼睛:
請以乾淨之清水沖洗至少 15 分鐘,並儘快送醫急救。
3.若不慎吞食液晶:
請先沖洗口腔,並大量飲用開水及誘導嘔吐,再儘快送醫急
救。
1-3 操作上之注意
本製品為精密之電子零件所組成,為確保影像之正確記錄,請勿
在使用中重摔或重擊相機。
●避免在以下場所使用及放置。
1.潮濕及灰塵量過多之環境。
2.陽光直射處及封閉之車輛中,或其他高溫高熱之場所。
3.激烈震動之環境。
4.充滿油煙及熱氣之環境。
5.發生強力磁場之環境。
6.下雨及下雪之環境。
●相機電源開啟時,請勿打開電池蓋。
●若相機內部浸水時,請立刻關閉電源並取出電池。
●相機保養方法
1.若發現鏡頭,液晶顯示器表面及觀景窗不清潔時,請使用鏡頭
刷或拭鏡布擦拭,請勿用手指觸碰鏡片。
2.為避免刮傷鏡頭,液晶顯示器表面及觀景窗,請勿以堅硬物體
碰觸相機。
3.請以柔軟之乾布擦拭相機表面,請勿使用清潔劑或揮發性之溶
2
劑,易使相機外殼及漆料變質、變形。
1-4 包裝內容
購買本產品後,請立即確認下列物品是否與包裝內容相同
光碟片(含驅動程式) 套袋 腕帶 電池
USB CABLE TV –OUT CABLE 使用說明書
●光碟片(含驅動程式及影像編輯軟體)
●套袋
●腕帶
●三號電池 AA 鹼性 2 顆
●USB CABLE
●TV –OUT CABLE
●使用說明書
3
2. 認識數位相機

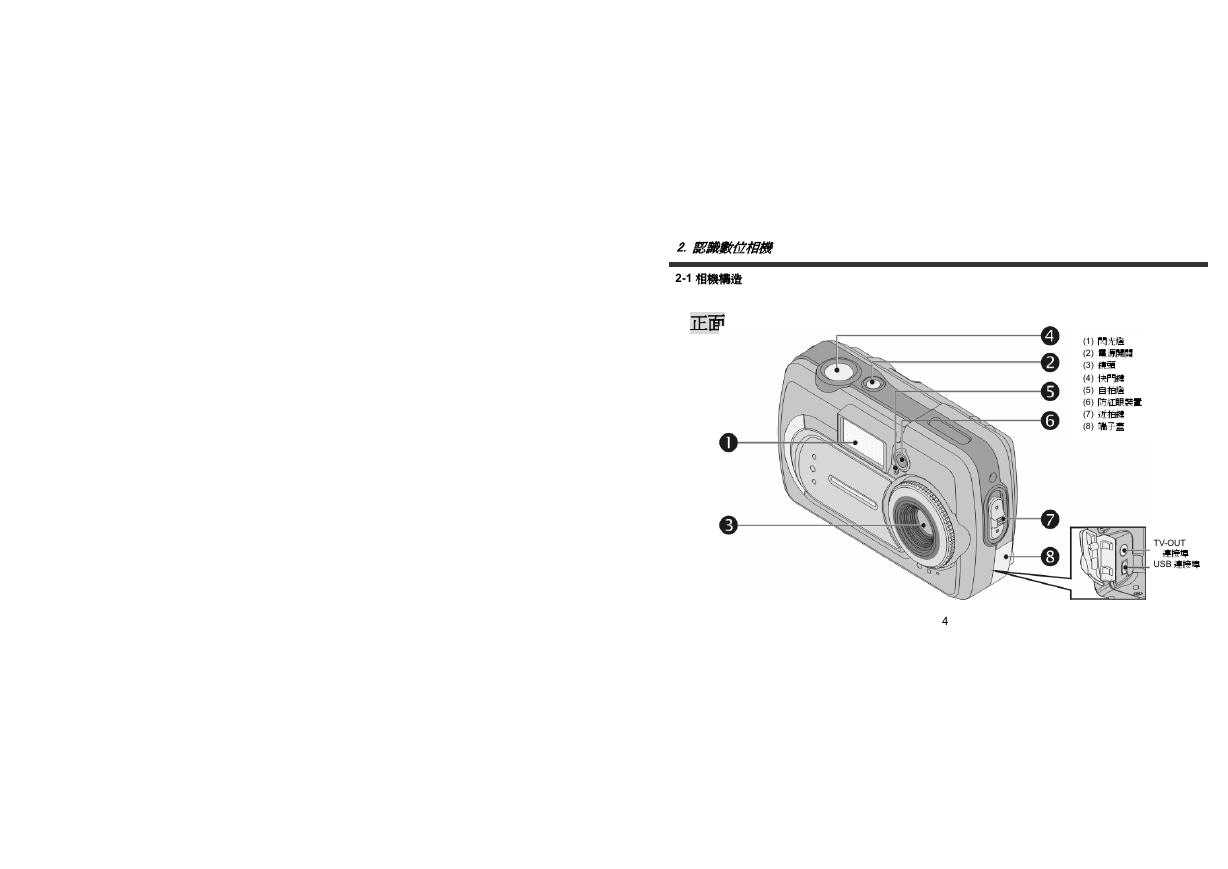

2-1 相機構造
正面
4
(1) 閃光燈
(2) 電源開關
(3) 鏡頭
(4) 快門鍵
(5) 自拍燈
(6) 防紅眼裝置
(7) 近拍鍵
(8) 端子蓋
TV-OUT
連接埠
USB 連接埠

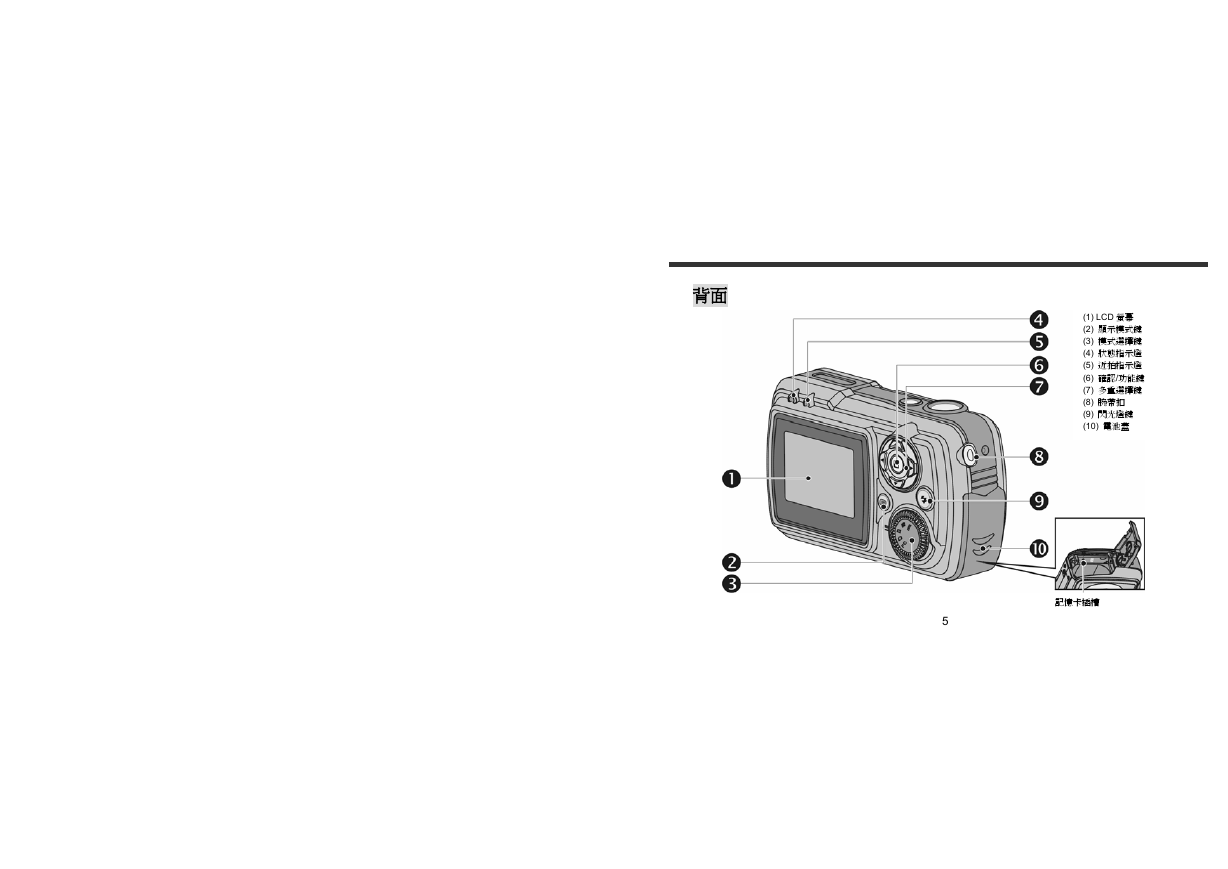

背面
5
(1) LCD 螢幕
(2) 顯示模式鍵
(3) 模式選擇鍵
(4) 狀態指示燈
(5) 近拍指示燈
(6) 確認/功能鍵
(7) 多重選擇鍵
(8) 腕帶扣
(9) 閃光燈鍵
(10) 電池蓋
記憶卡插槽
2-2 相機規格:
●鏡頭 : f=7.5 mm
●感光元件 : 1/2" CMOS (實際畫素:200 萬畫素)
●光圈 : F / 2.8
●感光度 : ISO 100
●白平衡設定 : 自動,晴天,燈泡,日光燈.
●快門 : 電子式快門
●快門速度 : 1/4 秒 ~ 1/2000 秒
●儲存媒體 : 內建 16MB Flash Memory
SD Card (相容 MMC) 插槽 (支援 4MB~512MB)
●檔案格式 : 靜止影像 JPEG
動畫 Motion JPEG
●影像解析度 : 2048 x 1536 (韌體插補點)
1600 x 1200
1280 x 960
800x600
●Digital Zoom : 10 段式 4 倍數位變焦
●一般拍攝距離 : 1.0cm ~
●近拍拍攝距離 : 20 ~ 25cm
●自拍器 : 10 秒
●PC Cam 模式 : CIF (320 x 240) 20~30 fps
VGA (640 x 480) 15~25 fps
●閃光燈模式 : 自動 / 防紅眼 / 關閉
●TV 輸出 : 可切換 NTSC / PAL
●PC Interface : USB (Ver. 1.1)
●動畫 : CIF (320 x 240)下可連續拍攝約 60 秒
6
( 在 16MB 內藏記憶體的狀況下 )
●可拍攝張數(16MB) :
Fine
Normal
16MB
800X600 1280X960 1600X1200 2048X1536
100
200
40
100
25
60
15
40
●電源 : 三號鹼性乾電池 x2 or CRV-3 支援
USB 5V (PC Cam 模式下)
●外觀尺寸 : 93 x 56 x 38 mm
●重量 : 約 120g (不含電池)
2-3 系統需求:
在操作,使用數位相機時,請參考數位相機之最低系統需求,我們
強烈建議您使用更好的電腦設備來操作數位相機,以發揮最好的效
能。數位相機最低系統需求如下:
Microsoft Windows
系統需求
98SE/Me/2000/XP
Intel Pentium 166MHz or higher
32 MB 以上
4 倍速以上
10 MB 剩餘空間以上
一個標準 USB 1.1 連接埠
中央處
作業系
統
理器
記憶體
光碟機
硬碟
其他
3. 相機控制、操作及顯示
3-1 燈號
位於螢幕上方的燈號顯示,其意義分別為:
待機/忙機
(紅色指示燈)
近拍顯示
(綠色指示燈)
燈況
紅色指示燈
綠色指示燈
亮
閃爍
亮
不亮
意義
相機忙碌中,請於燈恢
復閃爍狀態後,再繼續
操作相機
正常待機中
近拍模式
正常拍照模式
3-2 螢幕
(1) 解析度
(2) 影像品質
(3) 操作模式
(4) 插卡顯示
(5) 拍攝張數
(6) 自拍設定
(7) 白平衡顯示
(8) 上午/下午顯示
(9) 時間
(10) 日期
(11) 電池狀態顯示
(12) 變焦顯示
(13) 閃光燈狀態
7
